Kuglasni ventil od nehrđajućeg čelika - vrste i značajke
Kuglični ventil od nehrđajućeg čelika koristi se u cjevovodima kao zatvarač koji potpuno blokira protok radnog medija. U ovom ćemo članku razmotriti značajke ovog uređaja i njegov opseg.
Opće informacije
Dakle, kuglasti ventil je vrsta cijevnih armatura, čiji je element za zaključavanje izrađen u obliku kugle, pa stoga i njegovo ime. Mora se reći da je takva konstrukcija poznata čovječanstvu već više od stotinu godina.
U početku, ovaj uređaj nije bio velika potražnja, ali s dolaskom raznih suvremenih materijala, uključujući nehrđajući čelik, postao je široko rasprostranjen. Glavna prednost ovih ventila je jednostavnost dizajna i kao rezultat pouzdanosti i izdržljivosti.

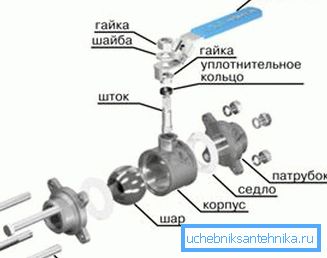

Uređaj i značajke
Kao i kod svih drugih ventila, kuglasti ventil od nehrđajućeg čelika sastoji se od dva glavna elementa:
| kućište | To može biti vrlo različiti oblici, ovisno o svrsi uređaja. |
| Element za valjanje | To je lopta fiksirana u sedla. Lopta ima rupu koja služi kao prolaz za protok tekućine ili plina. |
Kod kućanskih ventila, u pravilu promjer bušotine je jednak unutarnjem promjeru cijevi. Stoga se naziva punom snagom.
Najčešće se ove vrste ventila koriste u sljedećim vrstama cjevovoda:
- Vodovodne cijevi;
- Plinovodi;
- Toplinske cjevovode.
Posebne značajke
Prije svega valja reći da kuglasti ventil od nehrđajućeg čelika nije dizajniran za rad kao ventil za reguliranje zaklopke ili regulaciju. Treba ga koristiti isključivo u namjeravanoj svrsi, tj. za puni preklapanje ili otvaranje toka.
Otvaranje rebar izvede okretanjem ručke u smjeru suprotnom od kazaljke sata od 90 stupnjeva, tj. dok se ne zaustavi. Za jednostavnu uporabu, dizajn ima polugu za ograničenje udara.
dostojanstvo
Među prednostima valjanih ventila su sljedeće točke:
- Mala veličina;
- Jednostavnost dizajna;
- Zgodna kontrola vlastitih ruku;
- Bez zaleđenih zona;
- Jednostavne instalacijske upute;
- Visoka čvrstoća;
- Pouzdanost i izdržljivost;
- Niska cijena, zbog jednostavnosti dizajna.
Iz tih razloga, ovaj ventil se nalazi u gotovo svakom stanu i svakom domu.
mane
Uz pozitivne aspekte, ovaj proizvod ima neke nedostatke koji su navedeni u nastavku:
- Nema mogućnosti prilagodbe protoka. Ako koristite uređaj u ove svrhe, brzo je isparila.
- Mogućnost korištenja samo za sustave s niskim tlakom - za plinske cjevovode ne više od 10 bara i za vodene cijevi ne više od 16 bara.
- Ograničeni raspon veličina - što je veći promjer cijevi, to je teže pronaći odgovarajući uređaj za njih.
Savjet! Plastični kuglasti ventili mogu se koristiti zajedno s plastičnim cjevovodima, njihov je trošak manji od one od nehrđajućeg čelika, a trajnost i pouzdanost su visoki.
vrste
Razvrstavanje ventila koji se razmatra provodi se prema nekoliko kriterija:
| Oblik prolaza | Postoji nekoliko vrsta:
|
| Prema materijalu pečata | Kompaktor može biti:
|
| Prema obliku tijela | Priključci se mogu postaviti jedan prema drugom:
Osim toga, uređaji su ravni i trosmjerni. |
| Putem instalacije i vrste izvedbe kućišta | Postoje:
|
Naročito važna točka je metoda instalacije i vrsta konstrukcije kućišta, budući da ovisi o području primjene, stoga ispod pažljivije razmatramo značajke tih uređaja.
spojke
Nehrđajući kuglasti ventil ima žensku nit na obje strane. U pravilu se takvi spojevi primjenjuju na vodovodne cijevi.
Prema metodi kontrole, ovi uređaji su od tri vrste:
- poluga;
- Električno pogonjeno;
- Stupanj prijenosa.
Ako nazivni promjer ne prelazi DN125, uređaj se kontrolira pomoću poluge. Ako je promjer veći, optimalno rješenje je regulacija stupnja prijenosa. Električni pogon se koristi kada se koristi dvosmjerna regulacija, ili je teško pristupiti zatvorenim ventilima.
prirubnicom
Kuglasta kugla od nehrđajućeg čelika pronašla je svoju primjenu u industriji nafte i plina. Koriste se u cjevovodima koji prevoze plin, ulje i druge kemikalije.
Kao što je lako pogoditi od imena, ugradni ventil s prirubnicom je montiran uz pomoć prirubnica s obje strane.
Glavne prednosti ovog uređaja su:
- Niski troškovi;
- Dugi vijek trajanja;
- Mogućnost korištenja za suspenzije, viskozne i kontaminirane medije, mulj itd.
Naravno, kuglasti ventil s prirubnicom od nehrđajućeg čelika može se koristiti samo ako su cijevi opremljene i odgovarajućim prirubnicama.

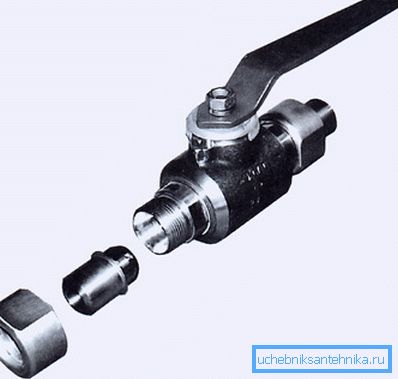

bradavica
Od muftovyh se razlikuju prvenstveno u činjenici da imaju vanjsku nit. Najčešće se koristi u petrokemijskoj industriji. Uređaj je spojen na cijevi s maticama s poklopcem.

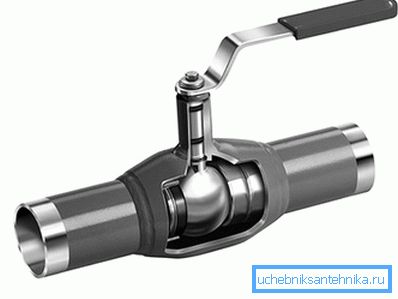

variti
Od svih gore navedenih proizvoda ovaj se ventil razlikuje po tome što se montiraju zavarivanjem. Najčešće se koristi u centraliziranim sustavima opskrbe toplinom. Glavna prednost ovog dizajna je potpuna nepropusnost veze. (Vidi također članak Hermetički za cijevi: značajke.)
Savjet! Uređaji s malim promjerom mogu se koristiti u domaće svrhe kao odvod. Na primjer, ovaj slavina možete koristiti za cijev od nehrđajućeg čelika.
zaključak
Dizalice od nehrđajućeg kugla naširoko se koriste u raznim primjenama. To je zbog njihove jednostavnosti, pouzdanosti i velikog izbora dizajna trupa.
S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
