Kuglasti ventil 1: 2-1: 2 inča bez problema

Ovaj je članak o izboru ventila za vodoopskrbu u gradskom stanu. Upoznat ćemo uređaj modernog kuglastog ventila, usporediti ih s konkurentnim rješenjima i naučiti kako odabrati i instalirati ventil vlastitim rukama. Započnimo.

Naš junak.

opis

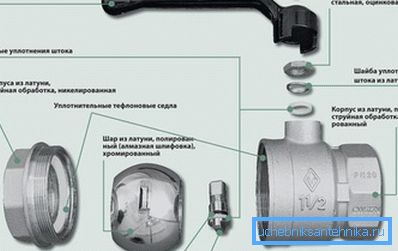

uređaj

Uređaj poluspalubih kuglastih ventila gotovo je isti za sve proizvođače.

Lopta za zaključavanje okreće četvrtinu punog skretanja u tijelu (obično se može sklopiti).

  • U otvorenom položaju prolazni otvor u kugli je poravnat s navojem ventila;
  • U zatvorenom položaju prolaz je potpuno blokiran čvrstom zidom kugle..

Šipka je umetnuta iznutra i izvana kroz otvor u kućištu. Vanjska šipka opremljena je ručicom ili ručicom za leptir. Poluga je nešto prikladnija za korištenje, jer vam omogućuje primjenu manje sile pri mijenjanju položaja lopte; ali leptir je kompaktniji, što je vrlo korisno u nišama i iza namještaja.

Navedite: kuglasti ventili velike veličine (od DN50 i više) umjesto ručke mogu biti opremljeni prijenosnikom. Međutim, s uvjetnim prolazom od 15 mm, iz očitih razloga, to se ne tvrdi.

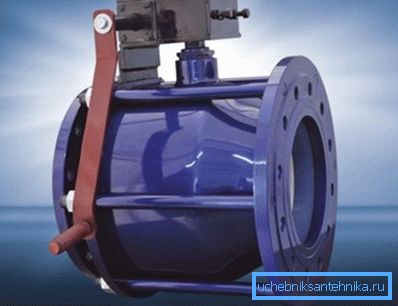

Čelik kuglasti ventil 2 1: 2 inča s prijenosnikom.

Što pruža brtveni ventil i štap?

Postoji nekoliko mogućnosti.

  • Teflon sjedala ispod kugle i brtve ispod stabla koriste se u uvezenim proizvodima (na primjer Valtecovim ventilima) i karakterizira visoka radna temperatura (do 250 ° C).
  • Fluoroplastična sjedala mogu se kombinirati s fluoroplastičnim brtvom prstena ili par gumenih prstena na stablu.

Tijelo ventila obično je izrađeno od mesinga. To je, ali već s kromom ili niklom elektroliziranim premazom, služi kao materijal za zatvarač. Ručka je aluminij ili čelik, ponekad PVC prevlaka za bolju toplinsku izolaciju.

Proizvodi uređaja.

Cijena kuglastog ventila od pola palca jako ovisi o proizvođaču i varira u rasponu od 90 do 400 rubalja. Univerzalni (namijenjeni za toplu i hladnu vodu) su označeni crvenom ručkom. Plava boja označava ograničenu toplinsku otpornost, žuta - da je ventil plin.

karakteristike

Ne prepuštaju se različitosti. Za apsolutnu većinu rješenja na tržištu, popis karakteristika izgleda ovako:

parametar vrijednost
Radni tlak 16 atmosfera
Radna temperatura 150 ° C

Ventili od nehrđajućeg čelika su puno jači i sposobni su obavljati svoje funkcije pod pritiskom od 25 do 40 atm. Rijetko se mogu naći proizvodi od mjedi dizajnirani za isti tlak.

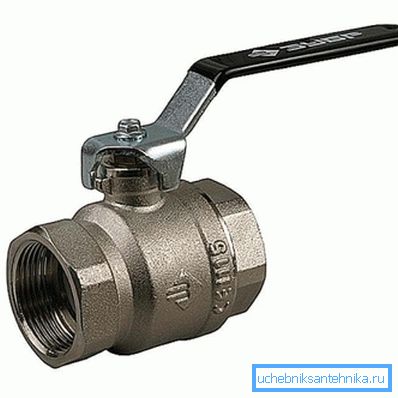

Radni tlak ventila na fotografiji iznosi 40 kgf / cm2.

Međutim, za kućnu upotrebu, definitivno ne vrijedi jurnjava ih:

  1. Redoviti pritisak u sustavu grijanja i vodoopskrbe nikada ne prelazi 8 - 10 atmosfera.
  2. U slučaju vodenog čekića postoji margina sigurnosti. Ventil može raditi 16 godina na 16 atmosfera, ali kratkotrajni pritisak na pritisak do 20-25 kgf / cm2 gotovo sigurno neće biti destruktivan za to.

Usput: puno ranjivija točka vodoopskrbe su fleksibilne cijevi koje vode do spremnika i slavine. Njihovi tanki rukavi prije no što se zatvaraju, već se nalaze na 12-14 atmosfere (pogotovo nakon nekoliko godina rada).

Uobičajena bolest fleksibilnih crijeva - odvajanje cijevi.

varijacije

Tijelo ventila može potrajati gotovo bilo koji oblik i može se kombinirati s mnogim spojevima za spajanje cijevi.

Dajemo neke primjere kombiniranih rješenja.

  • Ventil s unutrašnjim navojem s jedne strane i vanjske strane s druge strane prikladan je ispred spremnika ili miksera: omogućuje vam povezivanje zareznih matica zloglasnih fleksibilnih spojeva bez uporabe mlaznica.
  • Ventil - kut će biti vrlo koristan za ugradnju u kutu.
  • Ventil, u kombinaciji s grubim filterom - rješenje ključ u ruke za instalaciju na ulazu u stan.

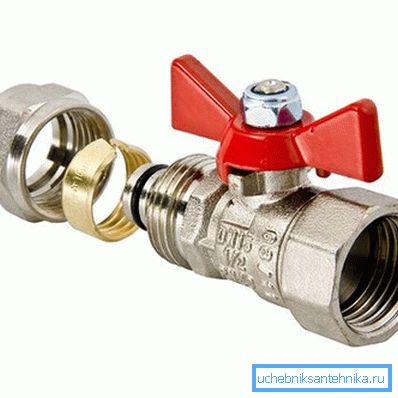

  • Konačno, proizvod s navojem i spojem za stiskanje metalne plastike ili spojke za zavarivanje na polipropilensku cijev, uštedjet će prostor i odvojiti od dodatnog navoja.
Montaža ventila.

Važno: 95% propuštanja dolazi kod zavarenih, spojenih ili navojnih spojeva. Čvrsti dijelovi cijevi bilo koje vrste stvaraju probleme vlasniku vrlo rijetko.

Usporedba s konkurencijom

Natjecatelji su vremenski testirana rješenja - vijci i utični ventili. Za njih, ova usporedba može se sažeto opisati kao frazu koja je potpuna.

Hidraulični otpor punog provrta (i gotovo svi kuglasti ventili pripadaju ovom tipu) ventila ne razlikuje se od dijela cijevi iste dužine. Nema kanala niti promjena u promjeru. Vijak i, u manjoj mjeri, plutni ventil daju zamjetan gubitak tlaka.

Iz istog razloga, pijesak, ljestvica ili troska nikad se ne nakupljaju u ili ispred kuglastog ventila. Ako otvorite vijčani ventil nakon deset godina rada, ispod sjedišta ventila naći ćete bogate naslage krhotina koje smanjuju tlak vode koja već pada za vrijeme odvajanja.

Zakretanje ručke zahtijeva vrlo umjereno napore. Uopće nije potreban alat. Ventil od pluta uvijek se mora okrenuti velikim, ponekad opasno velikim silama: trenje metala na metalu stvara mnogo veću otpornost nego na polimerne sedla.

Ambalaža i promjena brtve? Ne, nije čuo. Maksimalno, nakon nekoliko godina aktivnog rada na kuglastom ventilu, potrebno je zategnuti brtvljenje oko stabljike, okretanjem matica za pola zaokret.

Konačno, u slučaju kuglastog ventila, smjer strujanja vode kroz nju je nevažan. Istodobno, vijčani proizvodi mogu se montirati samo uz strelicu. Uputa je povezana s velikom vjerojatnosti da se ventil otkine kada su protustrujni i vodeni čekić koji prati izboj.

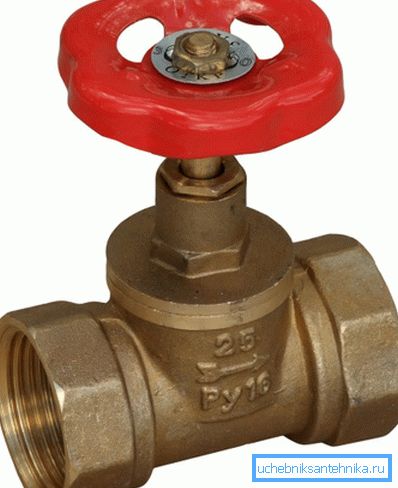

Strelica na kućištu označava smjer protoka vode.

Odabir i ugradnja

Što tražiti kod kupnje i ugradnje kuglastog ventila?

  • Na težinu proizvoda. Najčešći nedostatak jeftinih ventila proizvedenih u zemljama jugoistočne Azije je siluminijsko tijelo umjesto kromiranog mesinga. Silumin je znatno lakši.

Usput: kako bi izbjegli krivotvorine, bolje je kupiti slavinu nego u srebro, ali u žutoj kući.

  • Zbog prisustva matice. Ako se, umjesto toga, brtva zategne podloškom ispod ručke, bit će znatno teže zategnuti istrošenu brtvu oko stabljike.
  • Na debljini zidova. Što je veći, to je manje vjerojatno da će ga zgnječiti tijekom instalacije.

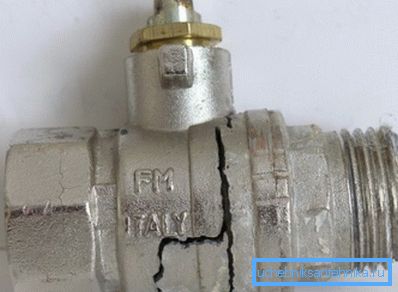

Tijelo s tankom silom nije dopustilo da ventil ostane do crimpinga.

  • Usput, o instalaciji: ventil se montira pomoću ključa s umjerenom silom. Kada je utikač ugrađen u instalirani ventil ili ga odvoji od tijela, ne ostavljajući ga da rotira. Vijak je polimerni navojni navoj ili čist, bez slame, sanitarni lanac s bojom.

zaključak

Nadamo se da će naš materijal pomoći čitatelju da izbjegne pogreške prilikom odabira i ugradnje ventila za vlastiti stan. Ako želite saznati više o vrsti ventila za koje vas zanima - videozapis u ovom članku čeka vas. Sretno!
