Kuglasti ventil 3: 4 - uređaj, svojstva, ugradnja

Kuglasti ventili za vodu 3: 4 inča - najčešći i najkvalitetniji tip ventila koji se koriste pri ugradnji cjevovoda tople i hladne vode, kao i sustava grijanja. Oni su jednostavni za instalaciju, pouzdani i kompaktni, tako da danas nijedna instalacija ne može učiniti bez korištenja ove vrste priključaka.

Razgovarat ćemo o uređaju, karakteristikama i prednostima kuglastih ventila, kao i razmotriti pravila za njihovu instalaciju.

Spojevi kuglastog ventila

uređaj

Kuglasti ventil je vrsta zatvorenih (ponekad podešavanja) priključaka koji se koriste u cjevovodima opskrbe vodom, grijanja, plina, ulja i drugih medijskih cjevovoda. U odnosu na sustave opskrbe vodom i rashladne tekućine, ovaj tip spojnica se u većini slučajeva koristi kao element za zaključavanje.

Treba reći da je ventil s kuglastim čepom moderan i prilično progresivan uređaj zamjenjujući konusne modele koji su imali mnoge ozbiljne nedostatke povezane s značajnim hidrauličkim otporom zbog oblika i veličine prolaza.

Istodobno, sama gradnja bila je poznata davno - prije više od 100 godina, njegova učinkovita primjena postala je moguća tek nakon pojave novih sintetičkih materijala, kao što su fluoroplast i drugi umjetni polimeri.

Ventil s kuglastim ventilom je vrlo jednostavan.

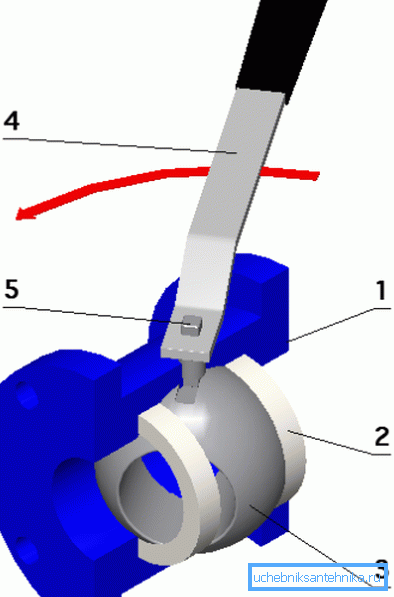

Proizvod se sastoji od sljedećih elemenata:

1. Tijelo mjedi. Korištenje ove legure je zbog nižih troškova proizvodnje, kao i veće otpornosti na koroziju u odnosu na čelik;
2. Brtvene sedla. Koristi se za brtvljenje pluta, od Teflon, Teflon, polieter eterketona (PEEK) i drugih sintetičkih polimera;
3. Kuglasti utikač. Obavlja funkciju zatvarača. Kugla imaju aksijalnu rupu, promjer koji se podudara s promjerom kanala cijevi, kada se pluta okreće za 90 stupnjeva, kanal se preklapa, jer okomita osi lopte nema rupa;
4. Kontrola zatvarača. Može se nalaziti u obliku poluge, leptira ili janjadi, osim toga, umjesto ručke, može se instalirati električni ili pneumatski servo za automatizaciju upravljanja sustavom;
5. Vreteno mjedena koji povezuje ručku ili aktuator s čepom i prenosi silu da ga okrene.

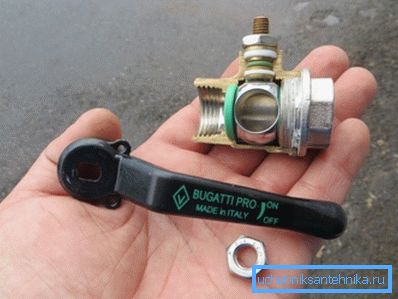

Dakle, vidimo da unutar tijela postoji sferni zatvarač s prorezom kroz rupu.

Ako okrećete pluto tako da se rupa u njoj podudara s kanalom za protok, medij će se slobodno kretati kroz njega s minimalnim otporom, što se neće značajno razlikovati od otpora u sličnoj cijevi s istim promjerom.

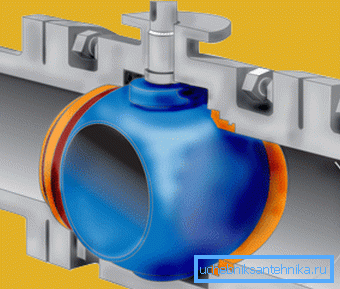

Zatim zakrenuti vijak 90 stupnjeva i lopta zatvori kanal.

Obratite pažnju! Kao što vidite, ova vrsta ventila je vrlo jednostavna, što daje visoku pouzdanost i relativno nisku cijenu zbog jednostavnosti proizvodnje proizvoda s ovim dizajnom.

karakteristike

Glavne tehničke karakteristike koje se koriste za opisivanje značajki uređaja i odabir modela pogodnog za jednu svrhu jesu:

• Priroda radne sredine. Ovdje navedite vrstu tvari koja se može prevesti kroz uređaj (voda, plin, ulje itd.) I temperaturu u kojem je moguće raditi;
• Nazivni radni tlak. Označeno je slovima PN i brojem jednakim vrijednosti radnog tlaka u atmosferi. Primjer označavanja - PN 40;
• Promjer kanala. Označen je u palacima ili milimetrima, označen slovima DN i brojem koji označava promjer u mm, na primjer, DN. Također se može odrediti promjer u frakcijama inča, na primjer,?, 1/2, 1, 1? i tako dalje Postoji ventil prijelaznog kruga 1: 2 do 3: 4;
• Priroda mjesta navoja na ulazu. Postoje modeli s unutarnjim navojem s obje strane, oni su označeni kao in-in, s unutarnjim i vanjskim navojima - in-n, s vanjskim navojem na obje strane - nn. Osim toga, s jedne strane dizalica može biti odvezena američkom maticom.

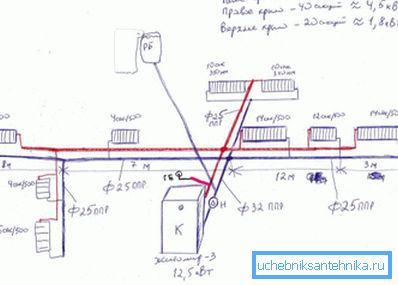

Odredite koliko će promjer kuglastog ventila 3: 4 pomoći u tablicama koje odgovaraju veličini cijevi:

Obratite pažnju! Pri odabiru proizvoda treba obratiti pažnju na materijal koji se sastoji. Modeli kvalitete izrađeni su od čistog ili kromiranog mesinga, ponekad iz korozijskog čelika. Silumin proizvodi se ne mogu kupiti, jer su slabe čvrstoće.

Kako bi se razlikovalo silamin od mesinga, dovoljno je uzeti dvije šiljke u ruci: mjed će biti znatno teži. Osim toga, siluminij postaje prljav, a kada se trlja na komadiću svjetlosti ili tkanine, na njemu ostaje sivi trag.

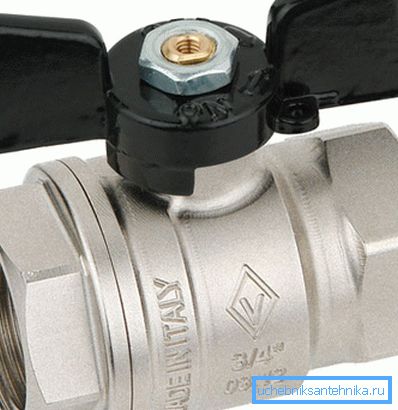

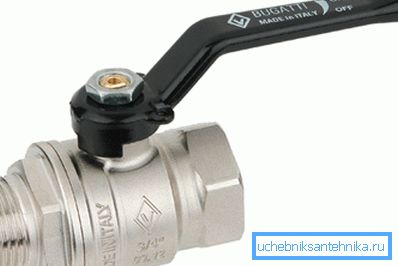

Imajte na umu da je cijena kuglastih ventila vrlo demokratska, stoga ih vrijedi spasiti. To se posebno odnosi na sustave grijanja, za koje je bolje odabrati talijanske proizvode, na primjer Bugatti ili Giacomini.

montiranje

Instalacija kuglastih ventila vlastitim rukama nije teško.

Za to nam je potreban jednostavan set alata:

• Podesivi vodovodni ključ;
• Napadi za navijanje;
• Bugarski;
• file;
• Držač plamena;
• Sanitarni lan i brtvena tijesta.

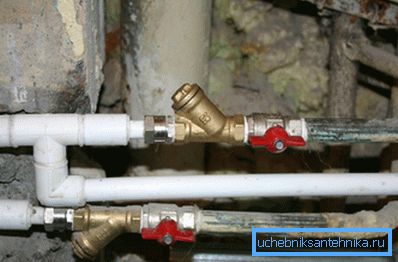

Preporučljivo je postaviti filterski filtar prije proizvoda (grubo čišćenje), jer ukoliko puknu ili hrđe uđe, površina utikača će se istrošiti i slavina može početi isušivati ​​vodu.

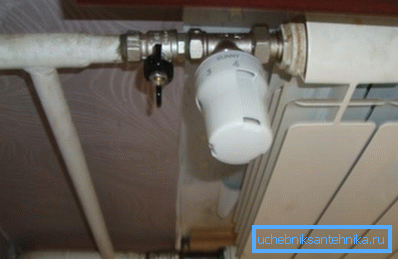

To je osobito važno za sustave grijanja, kod kojih se tijekom razdoblja neaktivnosti vode i pluta same mogu zagađivati, zbog čega će se zatvarač pretvoriti u velike poteškoće, a ponekad će se potpuno zaustaviti s mjesta.

Da vam je prikladnije za opažanje informacija, pripremili smo upute za instalaciju korak po korak:

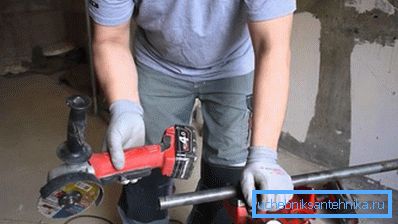

1. Izvršavamo sva potrebna mjerenja i trim cijev na pravom mjestu.. To je najbolje za korištenje saberne pile za glatko rezanje na 90 stupnjeva;

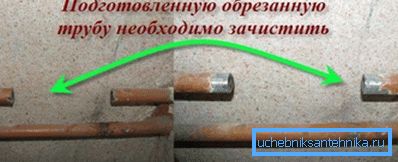

1. Očistite kraj boja i širenje s rezanim krajem. To se može učiniti s brusilicom ili datotekom. Također možete koristiti poseban berač lica;

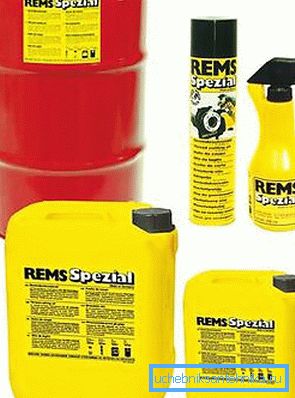

1. Uzimamo umetak za namještanje željenog promjera i podmazivanje zubi s lososom ili mazivom. Podmazujemo i samu cijev;

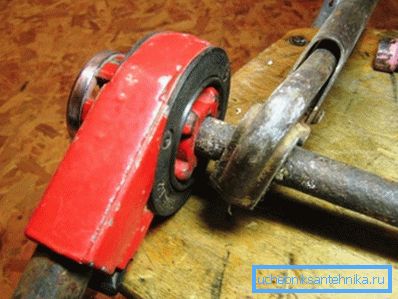

1. Umetnite umetak u držač kalupa i izrežite navoj na cijevi. Trebali bismo imati najmanje 4,5 zavoja, ali ne više od 5. Bolje je rezati u dva prolaza, tako da ćete manje učitati cijev i alat za rezanje;

1. Vijemo na primljeni sintetički lan thread u smjeru kazaljke na satu. Zatim stavite dobar sloj brtvene paste na cijelu površinu konca;

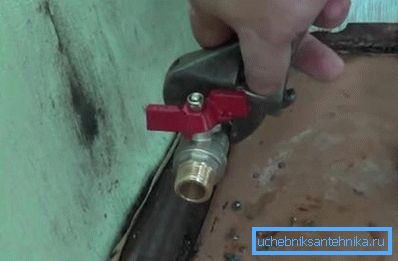

1. Uzmimo dizalicu i izvijamo nit. Trebao bi biti najmanje 4,5 okretaja. Prvo, ručno zavarite, a zatim koristite podesivi ključ.

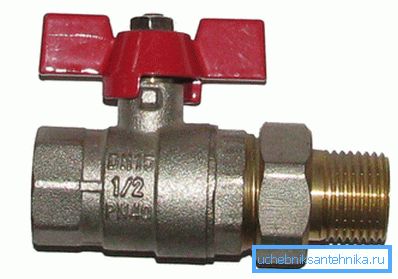

1. Ako je potrebno spojiti dva fiksna dijela cijevi, onda koristimo model s američkim (sa sgonom).

Obratite pažnju! Provjerite je li nit točno izrezana. Inače će veza biti nepouzdana.

zaključak

Kuglasti ventili su najnapredniji uređaji za zaključavanje za ugradnju sustava vodoopskrbe i grijanja. Video u ovom članku jasno i lucidno pokazuje proces ugradnje takvih ventila.
