Kuglasti ventil du15: značajke uređaja i instalacije

Kako se kuglična spojka DN15? Koliko je dobro u pozadini poznatijih vijaka i čepova? Što znače brojevi na slučaju? Što biste trebali obratiti pažnju na instalaciju sebe? U našem materijalu ćemo pokušati odgovoriti na ova pitanja.

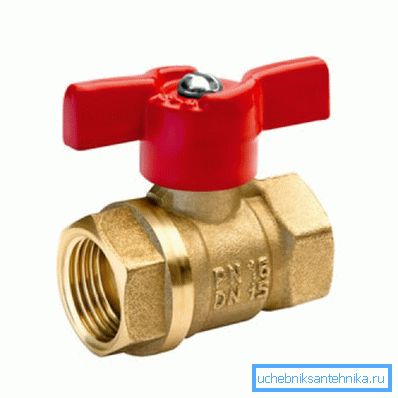

Naš junak.

uređaj

Što ćemo vidjeti, rastavljajući kuglasti dizalicu promjera 15 milimetara?

  • Glavni element proizvoda je mjedena kugla s kromiranim premazom i prolazni kanal koji je gotovo jednak DU cijevi pričvršćen.

Praktična posljedica: kada je ventil otvoren, hidraulički otpor je minimalan, jer su prijelazi promjera i turbulencije praktički odsutni.

  • Nepropusnost pokretne veze s tijelom osigurava dva fluoroplastična ili teflonska prstena.
  • Isti prsten brtvi ispust stabljike kroz tijelo ventila. Odozgo se stegne podloškom.
  • Konačno, štap se pokreće prikladnom ručkom u obliku poluge ili takozvanog leptira.

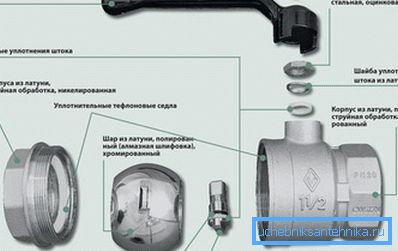

Uređaj ventila

Usporedba s konkurencijom

Kako kuglasti ventil DU 15 izgleda u usporedbi s kolegama - vijak i čep ventila?

Za početak, pogodimo crnu PR kampanju i prisjetimo se ključnih nedostataka natjecanja.

Ventil za zatvaranje

  • Protok vode može proći kroz samo jedan smjer - tako da pritisne ventil odozdo. Inače, postoji opasnost od niza hidrauličnih šokova zbog zatvaranja ventila u turbulentnom protoku ili čak potpunom odvajanju od stabljike.
  • Tijelo vijčanog ventila prikuplja ljestvicu i pijesak. Samo zbog složenog oblika i prisutnosti džepova s ​​polaganim protokom vode.

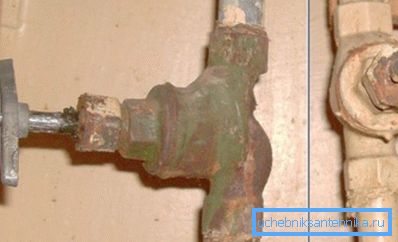

U slučaju složenog oblika, prljavština će se neizbježno skupljati.
  • Isti složeni oblik tijela i relativno mali otvor sjedala ventila osigurava visoku hidrauličku otpornost ventila i, sukladno tome, pad tlaka pri rastavljanju vode od više sanitarnih uređaja.
  • Ambalaža žlijeba curi čak i dugim jednostavnim ventilom. Često se upotrebljava, pakiranje žlijezde je potrebno barem jednom svakih šest mjeseci. Sa gumenim brtvama, slika nije puno bolja: s aktivnom upotrebom nastaju brtveni prstenovi, a kod praznog hoda gube elastičnost.
  • Brtva gumenog ventila ima ograničen vijek trajanja. Razlog je isti - gubitak elastičnosti gume. Njezino uništenje oštro je ubrzalo pijesak koji je pao ispod ventila.

Usput rečeno: ventili s metalnim metalnim ventilima, bez brtvila, izdržljivi su. Ali, kada se ostaci padaju ispod ventila, ventil se jednostavno ne preklapa.

Utični ventil

  • Za uključivanje pluta zahtijeva vrlo značajan napor. Uvijek postoji rizik od ometanja najbližeg priključka ili navoja.
  • U ovom se slučaju garantira curenje žlijezde pri zakretanju utikača. Ne samo to: za kutija za punjenje ne trebate samo za isključivanje samog ventila, već i za poništavanje podizača opskrbe vodom ili grijanja. U suprotnom, uvijek postoji rizik da će poremećeni čep izaći iz kućišta na prednjem dijelu protoka vode.

Kuglasti ventil

I kako kuglična spojka D15 izgleda na ovoj dosadnoj pozadini? Smjer protoka vode nije od značaja za rad ventila. Ventil se neće isključiti zbog nedostatka istih.

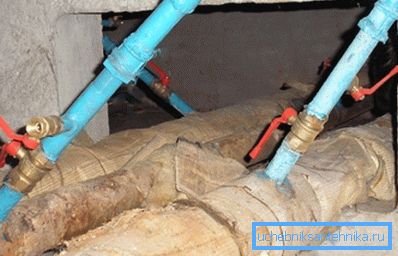

Smjer protoka ne utječe na rad ventila.

Ne može se uplašiti nakupljanje troske u kućištu. Otvoreni ventil ima tendenciju skupljanja pijeska i razmjera više od bilo kojeg dijela ravne cijevi.

Već smo spomenuli nisku hidrauličku otpornost: malo se razlikuje od otpora dijela cijevi odgovarajućeg promjera.

Teflonski ili PTFE brtveni prsten oko stabljike zbog vlastitog niskog koeficijenta trenja i kvaliteta tretmana stabljike praktički se ne troši tijekom rada i ne degradira kada je prazan. Isto vrijedi i za brtvene prstene u blizini površine kugle unutar ventila.

Pojasniti: u autorskoj praksi bilo je slučajeva kada je kuglasti ventil od 15 mm propustio duž štapa. Uglavnom, oni su pripadali jeftinim kineskim proizvodima i bili su eliminirani vlastitim rukama jednostavnim namotavanjem ispod steznog perača FUM trake.

Glatka površina lopte i materijal brtvila jamče malu količinu sile koja je potrebna za otvaranje ili zatvaranje ventila. To se odnosi ne samo na male veličine proizvoda: na primjer, kuglični prirubnički ventil DU150, koji ima vrlo čvrste dimenzije, također je blokiran standardnom ručkom bez primjene prevelike sile.

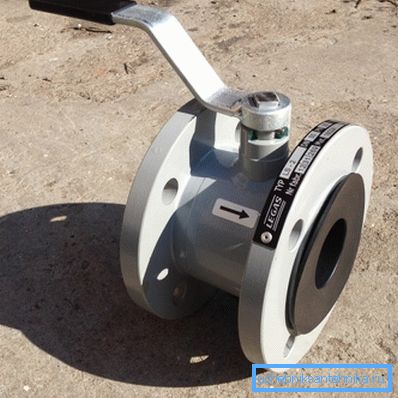

Veće dizalice otvorene su s vrlo umjerenim naporom.

Uz sve te prednosti, cijena kuglastih ventila je otprilike jednaka troškovima analognih pluta i vijaka, i često se ispada potpuno ispod. Zaključci su vrlo očiti.

Kuglasti ventili 15 za vijke ili čepove od 15 mm definitivno se ne mijenjaju: oni su bolji od konkurenata na svim brojevima. Isto vrijedi i za ventile za cjevovode s većim kapacitetom: kuglasti ventil od 150 mm je u većini slučajeva praktičniji, praktičniji i izdržljiviji od lijevanog željeza ili čeličnog ventila iste veličine.

obilježavanje

Glavne tehničke karakteristike kuglastog ventila DU15 označene su oznakom na njenom tijelu. Ovo vrijedi i za domaće proizvode i za uvozne proizvode.

oznaka Vrijednost parametra
Učinite DN Nominalni provrt (kompatibilna veličina navoja)
RU, PN Maksimalni radni tlak u kgf / cm2 ili MPa

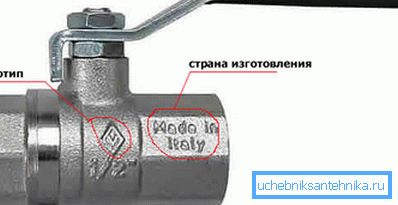

Na slučaju često možete pronaći dodatne informacije.

Vrijedno je spomenuti nekoliko suptilnosti.

  • Uvjetni prolaz može se odrediti u inčima. Veličina interesa - DU15 - odgovara 1/2 inča.
  • U pravilu, radni tlak domaćih proizvoda označen je u atmosferi (kgf / cm2), a uvozni je tlak naznačen u megapascalima (MPa). Dakle, označavanje DN50 RU40 znači da je ventil s nazivnim prolazom od 50 mm dizajniran za tlak od 40 atmosfera; DN15 PN8 Kuglasti ventil 0 MPa pričvršćen je na pola palcnog navoja i može izdržati tlak od 8 megapascala (80 atmosfera).

Odabir i ugradnja

Što potražiti kod kupnje ventila?

Kako to ispravno?

  1. Tijelo bi trebao biti mjed. Od krhkih siluminskih proizvoda može se razlikovati po težini: mesing je znatno teži.

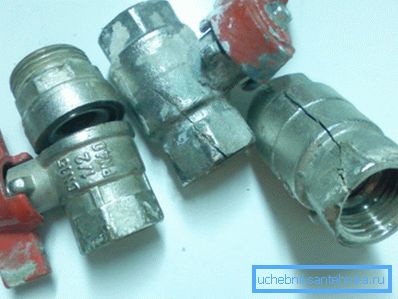

Fotografija omogućuje procjenu čvrstoće siluminijskih školjaka.

Usput: jednostavna pouka će vam pomoći da ne pogriješite. Nemojte odabrati srebrne, ali žute kapije. Ako krom može biti bilo koji metal ili legura, nedostatak premaza neće ostaviti nikakve sumnje.

  1. Ručka za ručicu je mnogo praktičnija od ručke - leptira. Ali ima smisla koristiti leptir samo uz nedostatak prostora u blizini ventila.
  2. Najbolje je brtviti navojnu vezu s polimernim navojem. (Tangit Unilok i analoge). To ne zahtijeva mnogo napora tijekom montaže i ne propušta kada je lagani obrnuti smjer navoja.

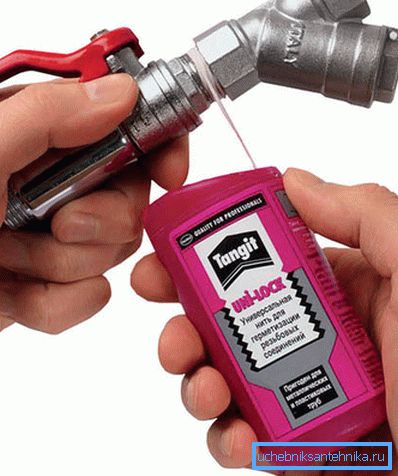

Threading Tangit.
  1. Usput, napor: nemojte stegnuti ventil na niti dok se ne zaustavi. Mjed nije čelik; Moguće je prekinuti s prekomjernom silom, ne samo siluminijskim tijelom.
  2. U vrijeme instalacije, bolje je jednostavno ukloniti zahvaćenu ručku..

zaključak

Nadamo se da će naš materijal pomoći čitatelju s izborom ventila za kućni vodovod. Video u ovom članku, kao i obično, sadrži dodatne tematske informacije. Sretno!
