Kuglasti ventil od 100 mm: uređaj, klasifikacija, usporedba

Kako kuglasti ventil DU100? Kakve se takve proizvode mogu naći na prodaji? Postoje li neke značajke za ugradnju proizvoda? Kako izgleda na pozadini alternativa - vijčasti ventili i ventili za zatvaranje? Shvatimo.

Prvo poznanstvo

dizajn

Glavni strukturni element je leptirasti ventil u obliku kugle s prolaznim kanalom. U pravilu, njegov promjer je jednak promjeru priključenog cjevovoda. Šipka umetnuta u utor svornjaka izvodi se kroz tijelo i isporučuje se s prikladnom ručkom ili mjenjačem. Funkcija brtvljenja obavlja se polimernim sjedalima ispod lopte i prstenastom brtvom oko stabla.

Koji materijali se mogu koristiti za izradu kuglastih ventila?

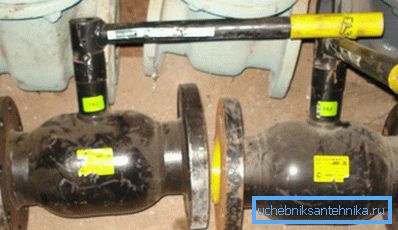

Korisno: ovisno o uvjetima rada, drška može imati različite oznake u boji. Dizajniran za hladnu vodu, tople vode i grijanje, kuglasti ventil od 100 mm označen je crveno; proizvodi s ograničenom ogrijevnošću - plava. Žuta označava da je ventil za plin.

vrsta

Dizalice se mogu klasificirati prema nekoliko kriterija.

Vrsta tijela

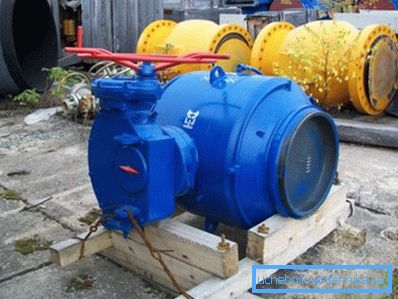

Može se zavariti i odvojiti.

• U prvom slučaju, kao bonus, vlasnik dobiva veću otpornost kućišta na hidraulični pritisak.: s povećanjem promjera, zatezna sila njegovih zidova povećava se u odnosu na poprečni presjek. Cijena je gotovo nula održivosti proizvoda: kao maksimum, moguće je zamijeniti istrošeni brtvilo oko stabljike u njemu.

• U drugom slučaju, ako je potrebno, zamijenite sve istrošene konstrukcijske elemente. - sedla, zaliha, pa čak i sama kugla.

U pravilu, dijelovi tijela s velikim promjerom povezani su klinovima.

Priključak cjevovoda

To se može učiniti na tri potpuno tradicionalna načina:

1. Konac. Spajanje s velikim promjerom, međutim, nije jako popularno zbog činjenice da je konac teško prikriti i zategnuti.
2. Zavarivanjem Duljina mlaznica za zavarivanje i značajna masa tijela ventila ne dopuštaju opasno pregrijavanje polimernih brtvi tijekom zavarivanja.
3. Prirubnice. Oni omogućuju brzu montažu i demontažu dizalice.

Kuglasni kuglasti ventil DN 100, zauzvrat, može pripadati dvije podkategorije. Općenito, montažne dimenzije kuglastog ventila DN 100 prirubnice točno odgovaraju dimenzijama montaže čeličnog ventila 30s33nzh, što omogućuje zamjenu bez zavarivanja na cijevima.

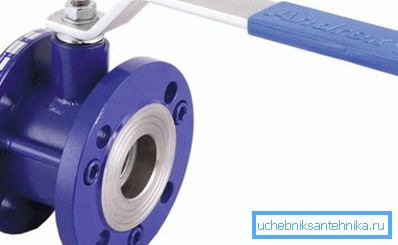

Međutim, prilikom instaliranja novih cjevovoda koriste se kraći tzv. Međuspojni ventili.

Zatvarač zatvarača

S malim promjerima cijevi, brtvljenje lopte je osigurano jednostavnim pritiskanjem sjedala pri sastavljanju tijela.

Međutim, za veće veličine vrata koriste se još dva rješenja.

1. Lopta se postavlja između sjedala s malim razmakom. Pritisnuta je prema željenom sedlu pritiskom radnog medija.
2. Sedam je izrađen od opružne oplodne opruge, koja osigurava potrebnu silu pritiskanja čak i kod nekog trošenja fluoroplastika ili teflona.

montiranje

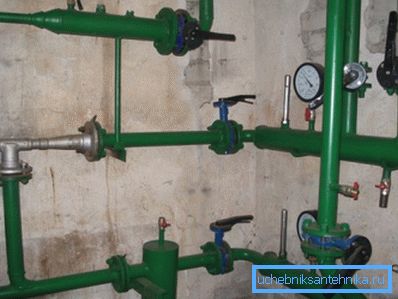

Provodi se u bilo kojem radnom položaju. Jedino ograničenje je udoban položaj ručke ili kormila mjenjača. Smjer protoka vode je nevažan, što je jasno naznačeno odsustvom strelice na tijelu.

Usporedba s alternativama

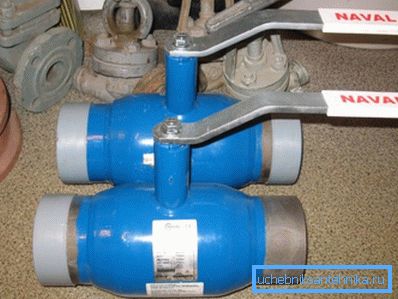

Kako kuglasti prirubni ventil DU100 izgleda na pozadini flaniranog vijčanog ventila i ventila vrata iste veličine? Koju vrstu ventila trebam odabrati?

Usporedimo ih na nekoliko načina.

Hidraulički otpor

1. Kuglasti ventil punog otvora nema gotovo nikakvu otpornost na kretanje potoka: u njemu nema okreta i prijelaza promjera.
2. Ventil u tom pogledu je donekle slabiji od kuglastog ventila. Podignuta su svi obrazi i klin su djelomično u potoku. Osim toga, prisutni su i promjer promjera između ogledala koji uzrokuju turbulentno strujanje.

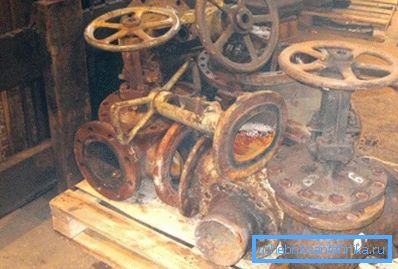

3. Vijak ventila - jasan autsajder. Zakretni okretaji tijela i relativno mala rupa u sedlu uzrokuju pad tlaka nakon ovog elementa zaustavnog ventila.

instalacija

1. Kao što je već spomenuto, instalacijski priručnik za kuglasti ventil ne dopušta slobodu. Može raditi na bilo kojem mjestu iu bilo kojem smjeru protoka vode.

1. Ventil nije poželjno montirati samo upravljač prema dolje. To će vrh spremnika učiniti vrlo neugodnim.
2. Ventil se, osim toga, mora postaviti na takav način da radni medij pritisne na donji dio ventila. Inače, nakon nekog vremena, ventil je neizbježan.

Usput: kidanje ventila s protustrujom popraćeno je hidrauličkim udarom - prolazi kroz cjevovod visokog pritiska. Među posljedicama su odspajanja na spojevima i navojima, suze fleksibilnih spojeva, lomovi duž šavova električno zavarenih cijevi i odvaženih radijalnih čepova.

usluga

1. U slučaju kuglastog ventila, svodi se na zatezanje matice na brtvenom koritu nakon nekoliko stotina ciklusa otvaranja i zatvaranja.
2. Ventil za vijke treba povremeno (čak i kada je u stanju mirovanja) pakiranje kutije za punjenje i (ponekad) zamjenu brtve.
3. U slučaju ventila, periodično pakiranje žlijezda nadopunjuje potreba za brušenjem obrastajućih naslaga obraza i zrcala.

nalazi

Očito su očigledni: kuglasti ventili u modernim ventilima nemaju ozbiljne konkurente. Izuzetak mogu biti samo proizvodi za posebne uvjete (visoke temperature, korozivne medije itd.).

Video u ovom članku tradicionalno nudi čitatelju dodatne materijale. Sretno!
