Kuglična slavina s mjedenom vodom s uklonjivim priključkom

Broj komunikacijskih sustava u modernim stambenim zgradama je vrlo visok, a neki od njih zahtijevaju ugradnju vodovoda. Jedan od važnih elemenata je slavina koja vam omogućuje da odustanete od opskrbe tekućinom. Za razliku od slavine, ovaj aparat može isporučiti samo vruću ili hladnu vodu.

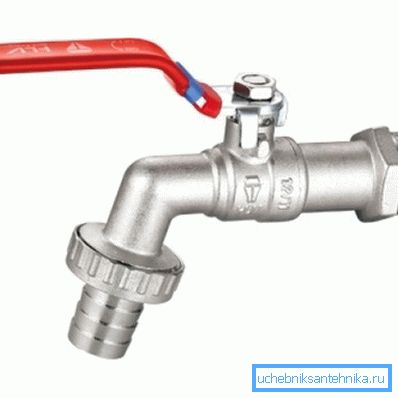

Slika prikazuje zidni ventil s priključkom.

Prednosti i mane mehanizma lopte

Posebno su potrebne slavine za vodu i toaletni čepovi, čija je glavna komponenta sferični oblik. Takva popularnost prvenstveno je rezultat brojnih prednosti proizvoda. Međutim, uz pozitivne aspekte treba uzeti u obzir negativne aspekte.

Popis pogodnosti

  • Najjednostavniji dizajn ne podrazumijeva prisutnost složenih dijelova pa je pouzdanost proizvoda vrlo visoka.
  • Niska cijena ove vrste proizvoda za presavijanje vode omogućuje znatno širenje okruženja potrošača.
  • Zbog malog radijusa okretanja poluge, može se napraviti sigurnosni zatvarač za nekoliko sekundi.
  • Kada upravljate tim dizalicama, vizualno možete odrediti razinu preklapanja kanala za napajanje.
  • Opseg primjene je vrlo širok, što znači da je proizvod široko rasprostranjen.
  • Mogućnost ugradnje ručno je dodatna prednost, jer je u ovom slučaju moguće uštedjeti financijska sredstva.

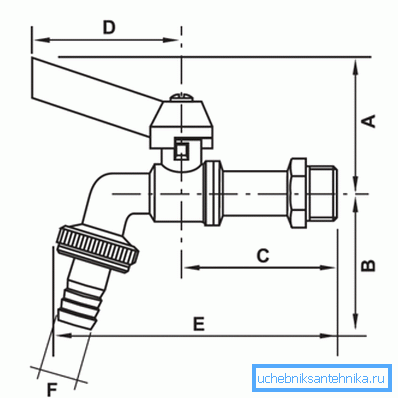

Crtež proizvoda: bočni pogled.

Neki nedostaci

  • S niskom kvalitetom radne okoline, proizvodi mogu propasti, pogotovo ako se nisu dugo vremena okrenuli.
  • Dugotrajno izlaganje hrđi obično uzrokuje oštećenje površine glavnog elementa, tako da slavina počinje proći vodu čak iu zatvorenom položaju.
  • Nije preporučljivo instalirati ovaj uređaj u sobe gdje je moguće smanjiti temperaturu na minus.

Nadopunite! Prikazani proizvodi imaju šupljine smještene između tijela i kugle, što dovodi do taloženja krutih čestica u ovoj zoni. Ovo stanje negativno utječe na sedlo prstenova.

Opis načela djelovanja

Svaki kuglasti mehanizam ima poseban ventil u kućištu, u kojem se provodi bušotina. Njegov promjer odgovara veličini cjevovoda koji se spaja, stoga, s punim otvorom, ne dolazi do smanjenja propusnosti. To znači da voda teče istom brzinom i istim tlakom.

Shema za bolje razumijevanje načela djelovanja.

Kod otvaranja osi rupa i cjevovoda podudaraju se, a nakon okretanja od 90 stupnjeva, područje protoka potpuno se preklapa. U tom slučaju, prepreka se pojavljuje u obliku bočnih zidova kugle na putu kretanja vode. Ako se poluga zakrene za 45 stupnjeva, protok tekućine će se provesti u skraćenom načinu rada.

Kao brtveni sloj za razmak između kućišta i polirane plohe pokretnog uređaja koriste se krajnji prsteni, čije pritiskanje osigurava posebnim oprugama ili spojnim vijcima.

Takvi proizvodi u životnim uvjetima mogu se postaviti za pranje. Kontrola protoka najčešće se vrši pomoću i pomoću poluge.

Tehničke informacije

Kako bi se procijenio proizvod, potrebno je upoznati se s tehničkim karakteristikama jednog modela popularnog proizvođača. Takav uređaj obično se koristi kao vodovodni priključci, koji se ugrađuju na cjevovode toplovodnih i hladnih vodoopskrbnih mreža.

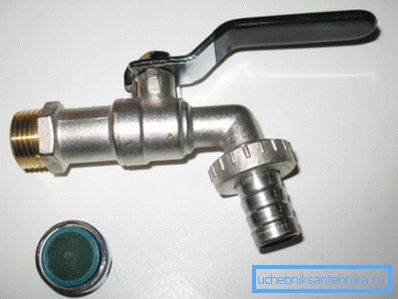

Odvojivi spoj koji se nalazi odmah nakon savijanja.

Što se tiče procesnih linija, dizalica ove vrste može se ugraditi na elemente koji obavljaju transport plina i tekućina. Za spajanje crijeva ima uklonjivi spoj. Svi proizvodi moraju biti u skladu s točkama navedenim u GOST 19681.

svojstvo pokazatelj
Nazivni tlak 1.6 MPa
Protok pri niskom radnom tlaku 0,07 l / s
Približan vijek trajanja 20 godina
Zategnuto zategnuto > 0.4 MPa
Prosječni resurs 4000 ciklusa
Nominalne dimenzije ? i? jedan centimetar
Ispitni tlak 2,4 MPa
Sila koja se primjenjuje na polugu
Tehničke karakteristike proizvoda koji se koriste za plin.

Proizvodi uređaja

Taj element vodovoda obično se sastoji od znatnog broja sastavnih dijelova, iako je uređaj koji nije složen.

Sljedeće opisuje osnovne komponente koje igraju važnu ulogu u funkcioniranju proizvoda.

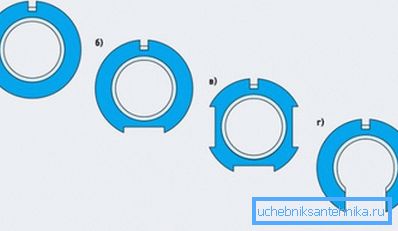

Mogući poprečni presjeci kuglastih ventila.
  • kućište sadrži unutarnje dijelove, štiteći ih od vanjskih utjecaja. Izrađen je od mjedene mjedene nikla.
  • Kuglasti ventil je glavni element koji se koristi za otvaranje i zatvaranje protoka. Izrađena je od legure bakra s kromiranjem.
  • Slučajni prstenovi Proizvedeno na osnovi Teflon, koji dodatno uključuje ugljik i elastomer.
  • zaliha To je kinematički element koji prenosi silu iz pogonskog mehanizma.
  • Brtveni prsteni omogućuju vam da poboljšate brtvljenje. Glavni materijal je guma.
  • Priključak cijevi od anodiziranog čelika - Ovo je komad u obliku rukavca koji je neophodan za spajanje na cjevovodni sustav.
  • Matica s maticom odnosi se na elemente navojne cijevi za provođenje spiralnog prijenosa.
  • Ručica Siluminovog zaklopca s vijkom za pričvršćivanje omogućuje vam obavljanje osnovnih radnji na preklapanju vode.
Demonstracija glavnih sastavnica dizajna.

NAPOMENA! Zajedno s ovim proizvodom, obično se isporučuje poseban ABS plastični rasipač. Sam materijal je rezistentan na mehanička oštećenja.

Ukupne dimenzije

Radi boljeg razumijevanja parametara, predlaže se pogledati posebnu tablicu u kojoj se daju osnovni podaci za modele povezivanja kugličnog tipa. Veličina niti obično je označena s frakcijom, ali u ovom slučaju je izrezana traka.

konac Udaljenosti u milimetrima
Od ruba ručke do središnje osi ventila Od dna mlaznice do središnje osi Od vrha drške do središta kanala
1 2 56 48 49
3 4 56 57 52

Upute za instalaciju

  • Spajanje proizvoda s cijevima treba provesti uz upotrebu fluoroplastičnih materijala za zbijanje kako bi se poboljšalo performanse nepropusnosti.
  • Prilikom ugradnje, ne preporučuje se upotreba ključeva za cijevi vrste tipa koji pripadaju kategoriji iznad drugog broja. Utjecaj je dopušten izravno na šesterokutnici mlaznice.
  • Fiksiranje fleksibilnih crijeva na spojeve treba izvesti pomoću tradicionalnih vijčanih stezaljki. U ovom slučaju nije dopuštena uporaba različitih vrsta žica.
  • Postavljanjem ventila, ne možete prekoračiti maksimalni zakretni moment. Za proizvode s navojem? - 30 Nm, i za navojnu vezu u koracima? - 40 Nm.

Preporuke za upotrebu

  • Proizvodi se moraju koristiti pod određenim uvjetima tlaka i temperature. Ti se podaci obično spominju u opisu tehničkih značajki proizvoda.
  • Nemojte koristiti uređaj ako je matica koja pričvršćuje dršku u slabom stanju. Inače zaliha može uspjeti.

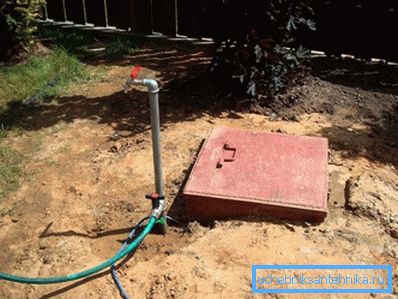

Dokazana dizalica montirana na ulici.

Mogući nedostaci

Najčešće dolazi do propuštanja u spoju, što je prije svega zbog lošeg brtvljenja spojeva tijekom instalacijskog rada. Problem možete riješiti zamjenom pečata, ali će morati rastavljati.

Propuštanje tekućine može se također pojaviti ispod donje matice. U tom slučaju se može pretpostaviti da je brtva za brtvljenje oštećena. Nakon zamjene, proizvod obično funkcionira normalno.

Ako struji izravno ispod podloge, tada se s velikom vjerojatnošću može govoriti o trošenju brtvila za punjenje, što znači da će biti potrebna kompletna zamjena dizalice.

Prijevoz i skladištenje

  • Proizvodi ove vrste trebaju biti pohranjeni u ambalaži u kojoj su isporučeni na tržište potrošača. Glavni uvjeti koji zahtijevaju usklađenost prikazani su u paragrafima GOST 15150.
  • Što se tiče transporta gotovih proizvoda, treba provesti u skladu s istom tehničkom dokumentacijom kao u prethodnom stavku.

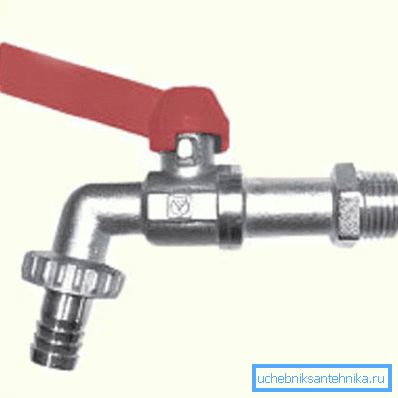

Prikazan je dodir s vezom s navojem?

Kao zaključak

Gore je predstavljeno uputstvo za upoznavanje s činjenicom da takve slavine za analizu tekućina iz vodovodnih sustava i drugih komunikacijskih mreža. Pri prodaji obično naznačeni simboli. Primjer: KV 15 DN15. To znači da se nudi određena vrsta slavine za vodu s nominalnim promjerom od 15 mm. Druge pojedinosti prikazuju se u videozapisu u ovom članku.
