Kutni kut za radijator. uređaji i ukupne dimenzije. rad i

Baterije za grijanje prostora su konstrukcije namijenjene za izmjenu topline. Cijevni sustav obično je spojen na svaku stranu. U vezi s mogućnošću nepredviđenih situacija može se osigurati ugradnja ventila, čiji su glavni elementi često kutni ventili za radijatore.

Glavna svrha

Proizvodi za zatvaranje opskrbe rashladnim sredstvima ugrađuju se u sustave daljinskog grijanja, kao iu pojedinim zgradama različitih tipova. Pomoću njih je moguće znatno poboljšati funkcionalnost određenog sustava grijanja.

Ventili za zatvaranje obično se ugrađuju na ulaznim i izlaznim cjevovodima, čime se otvaraju široke mogućnosti.

• Ako je potrebno, možete zamijeniti grijač bez prethodnog uklanjanja rashladne tekućine iz sustava.
• Pomoću dizalice moguće je kontrolirati temperaturne uvjete u određenoj prostoriji, štedi energiju.
• Čišćenje radijatora također se može obaviti bez ispuštanja radnog medija iz mreže za grijanje.

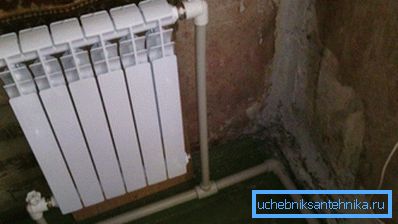

NAPOMENA! Obično se kuglični ventil s kutnim tipom montira izravno ispred grijača na ulaznoj i izlaznoj cijevi dvostrukog sustava kućnog grijanja.

Osnovne informacije

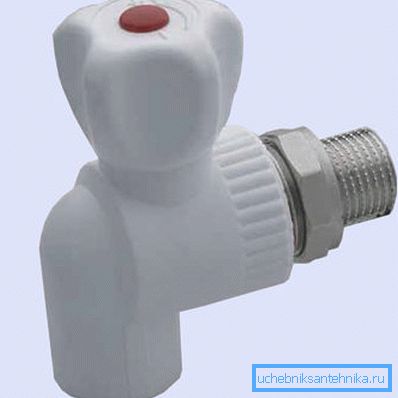

Polipropilenski kutni ventil radijatora vrlo je popularan kod modernih grijaćih mreža. Njegova cijena je zapravo niska, ali omogućuje pouzdan rad komunikacijskog sustava. Polimerni materijal može izdržati značajne razlike u temperaturi.

Specifikacije proizvoda

Uređaji s polipropilenskim kućištem izvrsni su za blokiranje protoka radnog medija u sustavima grijanja vode. Tablica u nastavku prikazuje tehničke značajke ovog uređaja kako bi se početnici mogli upoznati s njima.

Upozorenje! Unatoč aktivnoj uporabi polipropilena u proizvodnji sličnih proizvoda, u proizvodnom procesu mogu se koristiti i drugi materijali. Brass nije manje popularan, na primjer.

Uređaj za učvršćenje

Tijelo proizvoda izrađeno je od polipropilena, dok vanjski dio sadrži bijelu boju, a unutarnji dio ne. Ispod kliješta nalazi se mjedeni umetak, opremljen posebnim navojem pomoću kojeg je fiksiran poseban element s brtvenim prstenom.

Ručka je najčešće izrađena od lagane plastike. S malim vijkom pričvršćen je na mjedenu šipku, koja ima par kutija za punjenje. Protok radnog fluida je blokiran zbog kuglastog ventila.

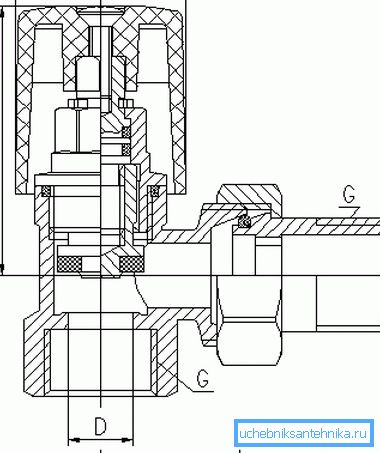

Ukupne dimenzije

Ventil radijalnog kruga 1 2 ima visinu od 88 mm. Udaljenost od vrha ventila do središnje osi iznosi 58 mm, a od početka navojnog spoja do središnje osi - 57 mm. Što se tiče težine, onda takav proizvod teži točno 160 g.

Kut podešavanja kuta radijatora 25 3 4 ima visinu od 99 mm. Od ruba ventila do središnje osi, udaljenost je 59 mm, a iz konca - 69 mm. Takav uređaj teži 230 g.

Preporuke za instalaciju

• Proizvodi se mogu instalirati na bilo kojem mjestu.. Ne smije biti kontaminacije na površini uređaja. Sav posao treba provesti pri temperaturi zraka od najmanje +10 stupnjeva.
• Spojnica je pričvršćena kotačićem. Nakon ručnog zatezanja, matica se pritegne za pola zavoja. Žica se zapečaćuje PTFE materijalom za brtvljenje.
• Pričvršćenje dizalice na cijev polipropilena provodi se toplinskom izlaganjem. Tijekom rada koristi se specijalni aparat za zavarivanje. Radna temperatura je obično 260 stupnjeva.

Rad i održavanje

Proizvodi se moraju koristiti pri određenim temperaturnim uvjetima i tlakovima. Ovi pokazatelji navedeni su u tablici s tehničkim karakteristikama. Tijelo proizvoda ne smije biti izloženo kemikalijama koje mogu reagirati s polipropilenom.

Treba izbjegavati slučajeve zamrzavanja radne okoline u unutarnjem dijelu uređaja, jer to može uzrokovati oštećenje glavnih dijelova. Prilikom odvodnje mreže preporuča se ostaviti slavinu tako da tekućina ne ostane u šupljinama.

Skladištenje i transport

Proizvodi se moraju pohraniti uzimajući u obzir stavke GOST 15150, koji odražavaju osnovne zahtjeve. Proizvodi trebaju biti potpuno zaštićeni od dugotrajne izloženosti sunčevoj svjetlosti. Preporučuju se ventilacijski tende kao glavni spremnik.

Što se tiče prijevoza, može se obavljati bilo kojim prijevozom, budući da se proizvodi ne smatraju posebnim teretom. Postupci za punjenje i pražnjenje trebaju se provoditi na temperaturi nižoj od -10 stupnjeva. Ako se transport obavlja u hladnim uvjetima, tada se moraju poduzeti određene mjere kako bi se spriječio prijenos mehaničkih opterećenja.

Završni dio

Posebnu pažnju treba posvetiti kutu ventila radijatora s američkim pacijentom. Temelji se na spojnici s brzim oslobađanjem koja se sastoji od tri elementa u obliku matica i kontra dijelova. Dodatne upute za instaliranje proizvoda prikazane su u videu u ovom članku. Nakon što se upoznate s njim, instalacijski rad se lako može obaviti ručno.
