Mi odabiremo i ugradimo ventil mama, majku-tatu i druge

U ovom članku ćemo govoriti o tome što je mom-tata dizalica i kako se razlikuje od sličnih uređaja s drugim vrstama spojnih elemenata. Osim toga, razmatramo klasifikaciju dizalica u skladu s vrstom priključka, kao i saznati više o značajkama rada tih uređaja.

Razvrstavanje brzih spojeva s navojem

Ne znate kako se tap 1 2 tata tata razlikuje od sličnog uređaja mama-mama? Da bismo dali iscrpan odgovor na ovo pitanje, razmotrimo značajke navojnih spojeva koji se koriste u sastavljanju cjevovoda.

Da bi se cijev spojila na spojnicu, nužno je da s jedne strane spojnica bude spojni element i, s druge strane, spojka. Na taj način, pričvršćenje se pričvršćuje u spojku, zbog čega se postiže potrebna čvrstoća pričvršćenja.

Naravno, kako bi se opisana metoda pričvršćivanja primjenjivala u stvarnim uvjetima, element za spajanje u obliku spojnice mora biti opremljen unutarnjim navojem, a pribor mora biti vanjska.

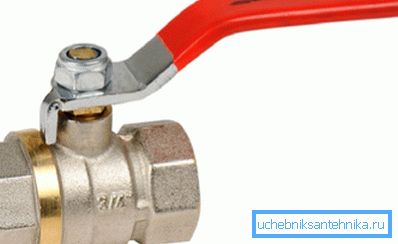

Tradicionalno, "mama" se naziva povezujućim elementom, napravljenim u obliku spojne spojnice. Dakle, "otac" je spojni element, napravljen u obliku prigušnice.

Važno: U vezi s izgradnjom cjevovoda s malim i srednjim promjerom poprečnog presjeka uobičajeno se koriste spojni dijagrami koji rade s upotrebom "mama" i "tata". Ugradnja velikih cjevovoda sa promjerom poprečnog presjeka veći od 50 mm obično se izvodi pomoću jačeg prirubnice ili zavarenog spoja.

Dakle, odlučili smo se o glavnim tipovima navojnih spojeva koji se koriste pri izgradnji cjevovoda, pa sve do razmatranja ventila.

Navojni priključci na ventilima

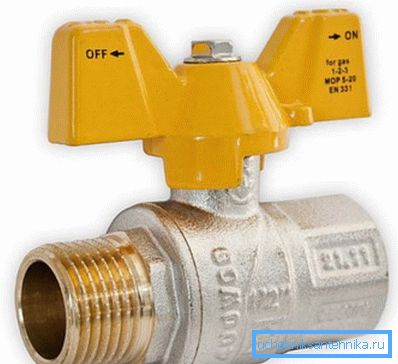

• Crane 1 2 mama tata, što karakterizira njegov dizajn?

Na kućištu uređaja, pored šipke sa zamašnjakom, možemo vidjeti dvije mlaznice koje se nalaze na istoj osi. S jedne strane, mlaznica završava s navojem s navojem čiji je promjer 1/2 (12,7 mm).

S druge strane, cijev završava mlaznicom s navojem.

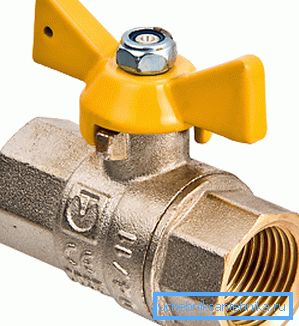

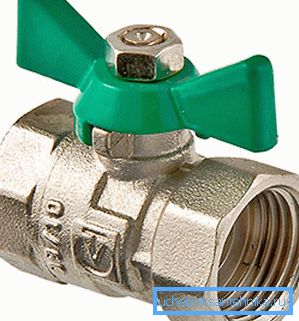

• Matice majke i majke s obje strane opremljene su mlaznicama koje završavaju u spojkama. Takvi uređaji su najbolje rješenje za ugradnju dizalice u rupturu cjevovoda.

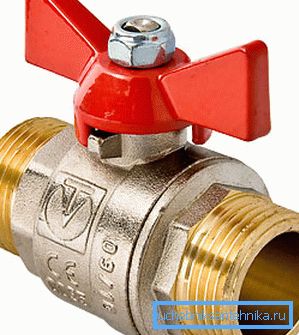

• Uređaji s povezujućim elementom "otac-oca" su sanitarni elementi, na objema stranama postoje spojnice s vanjskim navojem.

Važno: U svim navedenim uređajima kućište i spojni elementi izrađeni su od mjedi ili nehrđajućeg čelika AISI 316L. Ne preporučuje se nabavljanje ventila od željeznih metala ili lakih legura uz dodavanje aluminija.

Značajke aplikacije

Moderni kuglasti ventil koristi se za izgradnju cjevovoda dizajniranih za transport tekućih i plinovitih medija. Zato je moguće pronaći uređaje za prodaju, s spojnim elementima spojke, namijenjeni za rad s plinom ili za rad s vodom.

Dakle, kako se promjene plina razlikuju od one vode, osim u boji olovaka?

1. Zračni zaustavni ventili izrađeni su uzimajući u obzir sigurnosne zahtjeve opskrbe plinom. Ispunjavanje tih zahtjeva utječe na kvalitetu upotrijebljenih materijala i točnost montaže svih strukturnih elemenata.

Opet, svi službeno proizvedeni ventili za distribucijsku mrežu podliježu obveznoj kontroli kvalitete i potom potvrđeni za uporabu na području Ruske Federacije i zemalja ZND-a.

Ventili za plin razlikuju se sljedećim karakteristikama:

• Sve konstrukcijske komponente, uključujući i kljun, su sastavljene unutar kućišta, zbog čega je uređaj dobiven apsolutno čvrsto i ne može se odvojiti.
• Prisustvo protupjeznu šipku olakšava rad u domaćim i industrijskim okruženjima.
• Prisutnost tehnoloških uređaja za blokiranje i brtvljenje zamašnjaka.
• Sposobnost upravljanja uređajima u širokom rasponu temperatura (od -40 ° C do + 60 ° C), što je više od relevantne za rad u domaćim klimatskim uvjetima.
• Mogućnost korištenja uređaja u širokom rasponu indikatora tlaka (slavine su dizajnirane za nazivni tlak do 5 bara i najviše do 20 bara).

1. Kuglasti ventili za vodu izrađeni su s manjim brojem zahtjeva za kvalitetom gotovog rezultata.

Jedini bitan uvjet da se gotov proizvod mora ispuniti kombinacija je nepropusnosti i visoke otpornosti na koroziju.

Izvana, kuglasti ventili za vodu se ne razlikuju mnogo od sličnih uređaja dizajniranih za rad s prirodnim plinom. No, postoji jedna važna točka: ako se slavina za plin može staviti u vodovod, onda se voda za zatvaranje ne može koristiti za rad s plinom!

Značajke instalacije plinskih ventila

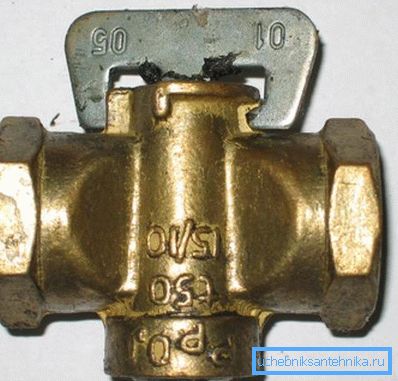

Do nedavno, opskrba prirodnim plinom kućama ili stanovima bila je pod nadzorom madraca do majke. Takvi uređaji su rana na vanjskim navojima u rupturu cjevovoda.

Kako bi se osiguralo potrebnu nepropusnost, navojni zglob bio je valjan pomoću vučne, a kasnije s trakom. Kako bi se produljio život spojke, razmak uz konturu spojnica u spoju bio je premazan uljnom bojom koja je nakon sušenja uklonila mogućnost curenja.

Danas su primitivne i netrajne podvozje od pluta zamijenjene naprednijim modifikacijama kugle s velikim resursom.

Novi uređaji, poput starih verzija, opremljeni su spojnim elementima tipa "majka-majka". To je učinjeno radi lakšeg ugradnje u rupturu cjevovoda bez potrebe za dodatnim prijelaznim spojnicama, što može nepovoljno utjecati na stupanj nepropusnosti strukture.

Važno: Kod izgradnje distribucijskih mreža koristi se samo posebna ovjerena oprema za zaključavanje. To znači da kupujete ventil za plin, ne zaboravite osigurati da je certifikat dostupan.

Zamjenu sigurnosne opreme obavljaju stručnjaci s posebnim tolerancijama. Nezavisna instalacija je, prije svega, potencijalno opasna, a osim toga može rezultirati i kaznama.

Značajke instalacije vodovodnih ventila

Postavljanje kuglastih ventila na metalne cijevi može se obaviti ručno bez potrebe za najam stručnjaka.

Upute za rad je kako slijedi:

• Ako trebate instalirati uređaj kao što je "majka-majka", presjeći cjevovod, nakon što smo isključili vodu. Izrežite komad cijevi veličine tijela dizalice, ne računajući bočne cijevi.
• Obradimo krajeve cijevi s brusilicom, čišćenjem brazda. Zatim uklonimo vanjsku širinu koja će pojednostaviti postupak navoja.
• Zatim pripremite rezač (umrijeti) i umetnite rezač koji odgovara veličini navoja.
• Na kraju cijevi podmazuje tankim slojem masti, na primjer, možete koristiti litol. Nanesite isti lubrikant na rezač.
• Na kraju cijevi nanosimo rezač i s određenim naporom počinjemo rezati navoje u smjeru kazaljke na satu. Izrežite oko 6-7 zavoja.

Dizalica na željeznoj cijevi mora se ranu najmanje 5 zavoja. Danas na tržištu možete kupiti uređaje s maticom, dizajniran za 3 zavoja, ne biste trebali kupiti takvu armaturu, jer je dizajniran za mjedene i bakrene cijevi.

Važno: Ako nakon nekoliko okretaja pločica bude ukočena, vratimo se jednim okretajem i tako izrezati čipove. Nakon toga možete ponovno krenuti naprijed.

• Čistimo metalnu piljevinu od završnog konca i vjetrobranskog lima.

Vijanje se vrši u smjeru navijanja dizalice. Ako se trese u suprotnom smjeru, upletena spojnica će sastaviti pečat u skupinu.

• Žetelimo dizalicu na pripremljenim krajevima cijevi prethodno uklonjenih iz zagrada. Grabbing s ključem ključem, ventiliramo ventile, sve dok se na svakom kraju ne vrate 4-4,5 zavoja. Pobrinite se da zamašnjak uređaja uđe u odmrznutu poziciju, gdje će se samo okrenuti.

Polimerne vrste ventila tipa "majka-majka"

Uz prethodno navedene metalne uređaje s spojnim spojnicama na mlaznicama, obično se koriste zaustavni ventili od polimernih materijala. Tipičan primjer su polipropilenske slavine namijenjene za ugradnju u vodovodne sustave.

Takvi uređaji su opremljeni na oba kraja spojnicama u koje su krajevi cijevi umetnuti tijekom postupka lemljenja. Priključci za vodu izrađeni od polipropilena, kao i analogni od metala, odabrani su u skladu s promjerom utora, izmjerenih u inčima. Međutim, cijena polimernih proizvoda je povoljnija od cijene metalnih proizvoda.

Gotovo sve polipropilenske dizalice na tržištu su uređaji s kugličnim tipovima s majčinskim spojnim elementima.

zaključak

Sada kada smo naučili kakve se veze koriste na ventilima i kako se neke vrste ventila razlikuju od drugih, vrijeme je da to znanje provedete u praksi.

Imate li pitanja za koja niste primili nikakve zanimljive odgovore? Više korisnih informacija možete pronaći gledanjem videozapisa u ovom članku.
