Odabir najboljeg hvataljka

Kada instalirate vodu i grijanje u kući, pravilno oblikovanje i ugradnja cijevi je samo pola bitke. Trajnost i pouzdanost sustava ovise uglavnom o odabranim ventilima. Sferne dizalice su prilično popularne, čep za vodu ove vrste odlikuje se visokom trajnošću i izvrsnim performansama.

Malo povijesti

Sama ideja reguliranja kretanja protoka vode blokiranjem (pune ili djelomične) cijevi nastala je prije naše ere - u drevnom Rimu. Istina, tada su se u tu svrhu koristile obične bakrene ploče, a sam proces imao je malo zajedničkog s modernim ventilima.

Zatvarač s blokirajućim dijelom, napravljen u obliku kugle, pojavio se mnogo kasnije. Ali takvi uređaji nisu bili široko korišteni samo iz jednog razloga - nije postojao materijal za brtveno sjedalo ispod lopte koja bi trajala dovoljno dugo. Osim utjecaja tekućine, takav materijal također mora izdržati mehanički udar od okretne lopte.

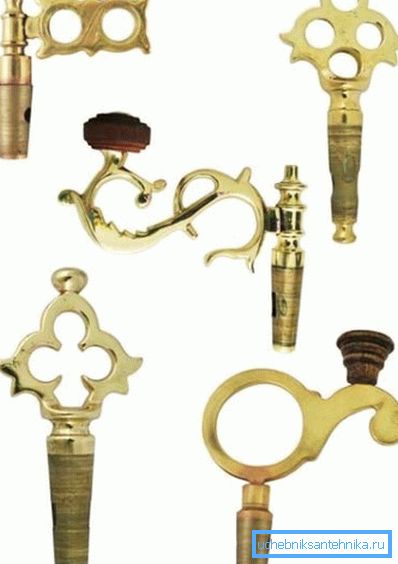

Unatoč tome, prototip modernih uređaja za zaključavanje može se vidjeti u uobičajenom ruskom samovaru - zaključni dio dizalice ruskih samovara koristi upravo isti princip. Jedina razlika je u obliku dijela za zaključavanje - u samovaru to izgleda kao konus s rupom.

Službeni početak korištenja kuglastih ventila u ljudskoj gospodarskoj aktivnosti može se smatrati 1954. godine, a tada je Howard Freeman patentirao uporabu takvog uređaja u avionu na cijevi sustava za gorivo.

U pravičnosti, valja istaknuti da je on samo prva osoba koja je došla s idejom da patentizira takav uređaj, jer je nemoguće utvrditi identitet osobe koja je prvi put došla s blokadom u obliku kugle.

Moderne dizalice ovog tipa su nešto složenije u konstrukciji od zaključavanja dijela samovar dizalice. U suvremenim uređajima, fokus je na trajnosti brtve, kao i na glatkoću površine samog kugle - to je nužno radi minimiziranja trenja.

Sve što trebate znati o hvataljkama

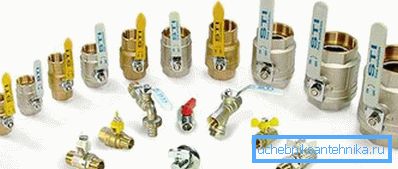

Svaki kuglasti ventil je prilično jednostavan, ali učinkovit uređaj. Takvi ventili i pribor mogu se koristiti ne samo u kući nego iu industriji, a dizajn ne podliježe posebnim promjenama.

Snage i slabosti kuglastog ventila

Upotreba ove vrste ima nekoliko prednosti:

• dizajn vam omogućuje da ga odmah otvorite / zatvorite;

Obratite pažnju! Da biste otvorili kuglasti ventil za zatvaranje, jednostavno okrenite ručku 90 °, u slučaju ventila, morate napraviti nekoliko zavoja ventila. U industriji je osobito važno zatvoriti plinovod gotovo odmah.

• zahvaljujući jednostavnom dizajnu, praktički nema gubitka tlaka u cijevi
• niske cijene, svi ventili - ventili, ventili ove vrste, koštaju malo;
• održavanja;
• niska težina i veličina;


• mogućnost korištenja u otežanim radnim uvjetima.

S obzirom na slabosti, može se zabilježiti osim vjerojatnosti hidrauličkog udara u sustavu. Sličan je učinak moguć ako svi potrošači zatvore slavine istodobno, u kojem slučaju cijev će biti ozbiljno ispitana.

Obratite pažnju! Konični uređaji za zaključavanje ovise o kvaliteti prianjanja konusa.

U slučaju uporabe takvih uređaja u industriji na slabu stranu može se pripisati potrebi ugradnje relativno skupog električnog pogona. S ručnim upravljanjem, ručica može biti predugačka i možda ga uvijek nećete moći instalirati.

klasifikacija

Odvojenost takvih uređaja možete donijeti u skupine prema nekoliko parametara.

Dakle, prema metodi instalacije, možete odabrati:

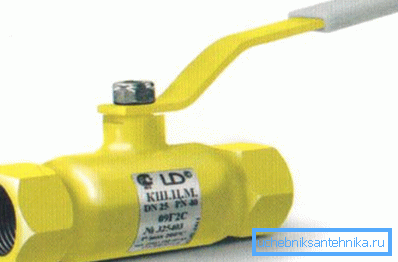

• ventili kvačila - koristi se navojna veza s cjevovodom, takvi uređaji se ugrađuju u kuće na cijevi za toplu i hladnu vodu, kao i sustave grijanja. Instalirajte ga sami nije teško;

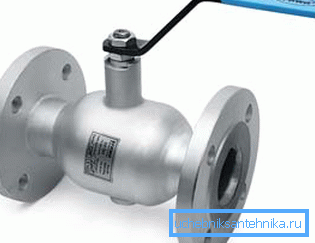

• prirubnicom - takvi se modeli mogu zadovoljiti u industriji, razlikuju se po povećanoj težini u usporedbi s muftovinom;

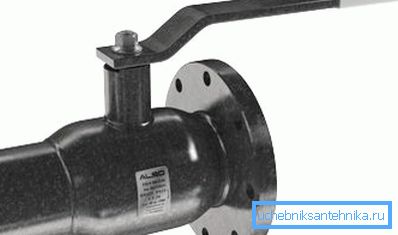

• kombinirani tip - s jedne strane prirubnice, s druge strane - navojem;

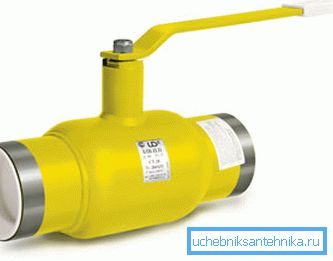

• trajna veza (zavareni) se vrlo rijetko koristi, cijevni dio na kojem se nalazi ventil se jednostavno zavaruje na cjevovod.

Postoje razlike u konstrukciji zapornih ventila:

• modeli s 1 ulazom i izlazom nazivaju se prolazni čepovi, ventil za provjetravanje omogućuje samo reguliranje protoka tekućine u cijevi;
• kutne dizalice također imaju 1 ulaz i izlaz, ali na trošak dizajna mogu se postaviti izravno na mjesto rotacije cjevovoda;
• Mnogo više funkcionalnosti za dizalice s više od jednog slavina ili cijevi. Mogu se koristiti za miješanje ili odvajanje protoka tekućina. To je točno načelo koje radi miješalica za sudoper.

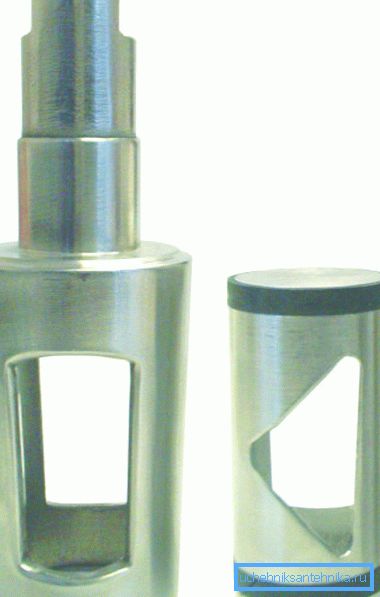

Element za zabravljivanje može se izvesti ne samo u obliku kugle, već također u obliku konusa. Princip rada je sličan lopti.

Uređaj i načelo rada čepa

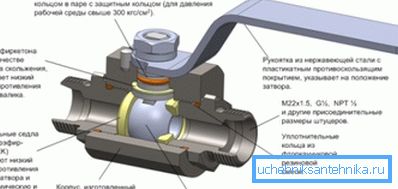

Glavni element svakog zupčanika je lopta s prekinutim segmentima, postavljenim na brtveno sjedalo. U sredini lopte je rupa čiji promjer ovisi o unutarnjem promjeru cjevovoda. Metalna šipka povezana je s kuglom na koju je pričvršćena ručka - cijena ovog dizajna je minimalna, a učinkovitost je u njegovoj visini.

Obratite pažnju! Mali modeli koriste tzv. plutajuća lopta, u velikoj veličini, može se postaviti na posebne nosače. U skupljim izvedbama, brtva za brtvljenje opruga s oprugama kako bi se kompenzirala trošenje tijekom rada.

Takav uređaj čepa omogućava, ako je potrebno, da potpuno blokira cijev jednim pokretom. Okretanje ručke okreće loptu u sedlu, potpuno blokirajući prolaz.

Analozi kovanoga rade točno po istom principu, jedina razlika je opseg primjene. Ako se lopta može smatrati univerzalnim uređajima koji se mogu koristiti u svakodnevnom životu iu industriji, konusni se koriste u kućama.

Obratite pažnju! Površina konusa s nedostatkom podmazivanja može se "staviti" na unutarnju površinu kućišta.

Odabir i ugradnja dizalice

Čak iu fazi odabira, možete odbiti nisku kvalitetu zapornih ventila, samo trebate slijediti ove savjete:

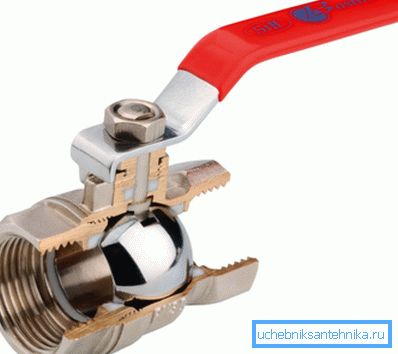

• pregledajte kuglasti ventil - tokovi, mikrokapljice su neprihvatljive, površina mora biti savršeno glatka;

• provjerite metal od kojeg se izrađuje slavina, ako dokumentacija kaže da je mjed, ali magnet se drži na njemu, onda je najvjerojatnije lažna;
• U idealnom slučaju, naravno, trebate provjeriti debljinu zidova, ali to se ne može obaviti u trgovini pa će prve dvije točke biti dovoljne.

Što se tiče procesa ugradnje, nije teže nego uobičajeni spoj cijevi.

Upute su sljedeće:

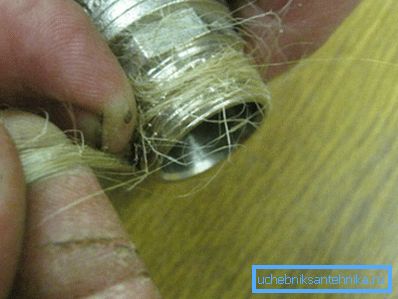

• Na donji dio s navojem je namotana konopac od folije ili FUM traka;

Obratite pažnju! Smjer namotavanja - uzduž niti. Ako je nit na ventilu unutarnji, tada se namatanje provodi na cijevi.

• dizalica je namotana, ručno se provlači 1-2 okretaja, a zatim s ključem zakretnog momenta;
• Nakon toga ostaje samo provjeriti nepropusnost zglobova, ako je potrebno, rastavite spojeve i dodajte podvrste.

sažimanje

Čep je jednostavno neophodna stvar u kućanstvu. Unatoč činjenici da se njegov dizajn nije bitno promijenio u godinama koje su prošle od izuma, nije utjecalo na učinkovitost na bilo koji način. Predloženi materijal omogućit će neiskusnom čitatelju da shvati kako sličan uređaj funkcionira i kako funkcionira.

Video u ovom članku prikazuje načelo rada polipropilenskog kuglastog ventila.
