Opskrba suburbane opskrbljujemo iz bušotine
Vrlo je moguće opskrbiti sustav vodoopskrbe u zemlji s vlastitim rukama iz bunara, ako se, naravno, ta bunara nalazi na vašem teritoriju, a ne izbušena u klub, a vaši susjedi ga također koriste. Činjenica je da u cijevi ne možete staviti više od jedne potopne crpke.
I sva njegova automatizacija može biti samo na jednom mjestu, a jedinica za presavijanje vode trebala bi biti instalirana tek nakon crpne stanice. Ali ovo je kućanstvo, a ne tehnički problem, a mi smo zainteresirani za instalacijski rad, o čemu ćemo razgovarati u nastavku, a dodatno ćemo vam pokazati video u ovom članku.
Vodovod u kući
dobro
Napomena. Treba napomenuti da postoje dvije vrste bušotina - artesian i pijesak. Druga opcija (to je manja), možete sami vježbati bez ikakvog traženja dopuštenja i ne prikupljanja podataka. Ali, artesijski slojevi pripadaju državi, tako da bušite ove bušotine trebat će vam paket dokumenata i plaćenu dozvolu za izdvajanje vode.
- Općenito, kada bušite bušotinu, trebalo bi izdati tehničku putovnicu u kojoj se njezina brzina protoka, ali, na žalost, sve nije učinjeno na način koji to zahtijeva zakon, stoga ćete morati sami odrediti taj parametar. Potrebno je tako da znate koja je snaga crpke moguće koristiti, točnije, koliko će kupaonica dobro održavati istodobno.
- Da biste to učinili, morat ćete označiti razinu zrcala (nemojte ga koristiti barem jedan dan) i ispumpavajte svu vodu iz bunarića, koristeći istu pumpu koju ćete koristiti, a zatim prepoznajte koliko dugo će ispuniti vašu oznaku - ovo razina se naziva statična. Sada morate podijeliti volumen pumpe vode u vrijeme nadopunjavanja, a dobit ćete protoka - Vpumpana voda/ tispuniti= dobro protoka, koju možete pretvoriti u litre po minuti, po satu ili m3/ min, m3/ sat
- Sada vam je potrebna crpka koja pokrećete zaduženje (m3/ sat), a parametre jedinice možete vidjeti u tehničkoj putovnici (upute za uporabu) ili na kućištu. Tijekom instalacije, kada spustite crpku u bušotinu, nemojte odmah popraviti - najprije ga pokrenite i pričekajte da se razina vode stabilizira, odnosno da će crpka biti jednaka nadopunjavanju. To će biti statička razina kojom se mjeri stupanj uranjanja crpke (najmanje 30 cm od zrcala).
| Naziv kupaonice | Protok vode |
| Kuke za umivaonik | 0.4 m3/ sat |
| bide | 0.4 m3/ sat |
| Zdjela za WC | 0.4 m3/ sat |
| Dodirne točkice | 0,7 m3/ sat |
| stroj za pranje posuđa | 0,7 m3/ sat |
| Perilica rublja | 0,7 m3/ sat |
| Tuš kabina | 0,7 m3/ sat |
| Hidrant za zalijevanje vrta (vrt) | 0,7 m3/ sat |
| kupka | 1,1 m3/ sat |
Potrošnja vode za jedan sat u različitim kupaonicama
Rupa i pukotine

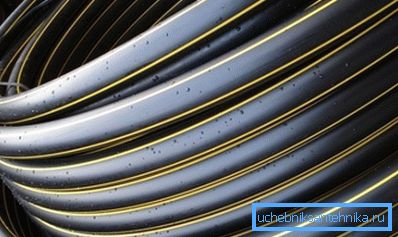

U svakom slučaju, morat ćete kopati rov koji vodi od bušotine u kuću, uz koji će se postaviti električni kabel za spajanje podvodne crpke i samog vodovodnog cjevovoda od 32 mm - sada se koristi HDPE - polietilen niske gustoće.
Dubina rova izravno ovisi o klimi u vašoj regiji, potrebno ju je kopati 50 cm dublje od točke zamrzavanja tla, tako da na nekim mjestima može biti više od pola i pol metra. Dno mora biti napunjeno jastukom pijeska s visinom od najmanje 2 cm - to vam omogućuje ravnomjerno raspoređivanje cijelog opterećenja na cijevi kada je posuta tla.
Ako je kuća u vašoj zemlji na trakastoj podlozi, sasvim je moguće da je njezin jedini ispod točke smrzavanja i onda ćete morati proći bez trake, ali kroz nju.
Da biste to učinili, trebate bušiti beton, koji najvjerojatnije ima okvir za pojačanje, tako da ovdje ne biste trebali koristiti bušilicu ili dlijeto kao mlaznicu za perforator, ali bušilicu i dlijeto (ako se spotaknete na njemu, a zatim ga brusite).
Kako bi imali priliku slobodno raditi u rovu s perforatorom, izvana i iznutra zgrade, iskopani su vijci - veličina je određena vlastitim dimenzijama.
Za praktičnost preventivnog održavanja bušotine je dobro - može se postaviti od cigle ili betona široka prstena i zatvoriti gornji poklopac. Kasnije, ako je potrebno, bušotina je izolirana. Također. Umjesto betonske kaveze koristi se prilagodnik za dolje, koji ćemo opisati u nastavku.
adapter
U slučajevima kada nema mogućnosti ili jednostavno želja za montažom betonske kaveze s kojom možete održavati glavu, pribježi se spajanju cijevi preko adaptera, čija će cijena biti znatno niža od instalacije betonske bušotine. Takav uređaj je vrlo lako montiran ispod razine tla za zamrzavanje, o čemu ćemo vam sada reći.
Nakon ugrađivanja bušotine, kućište će biti veće nego što je potrebno, stoga višak je odrezan od brusilice, ostavljajući komad iznad tla koji će biti zatvoren s vrhom. Nakon toga se u cijevi, ispod točke smrzavanja tla, s dijamantnim mlinom ili čeličanim mlinom, postavlja rupa za montažu ovog adaptera.

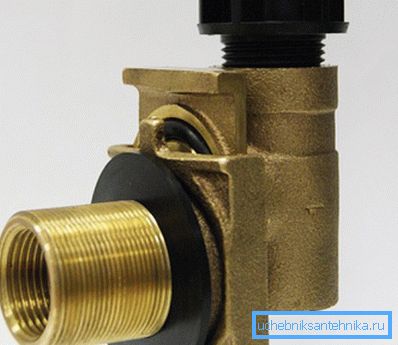

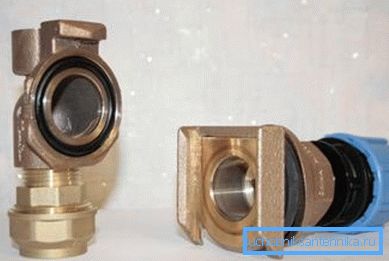

Nakon što smo napravili rupu, odvojit ćemo adapter na dva dijela - oni samo izađu jedan od drugoga u utorima, kao što se vidi na vrhu fotografije. Dio koji ima mlaznicu s vanjskim navojem (jasno je da je vijak pričvršćen na njega) potreban je za montažu na cijev.
Vrlo je jednostavno za pričvršćivanje na cijev - samo cijev treba izvaditi s cijevi u otvor i učvrstiti ga izvana s maticom, ali to je rijetko moguće samo kada je vrh ispod razine tla. Ako postoji velika udaljenost do rupice, onda se ovaj dio spušta tamo pomoću štapa (adapter se montira i štap se pričvrsti na drugi dio) ili žicom.
Pokrećemo sklop - vraćamo kontrolni ventil na pumpu i izmjerimo komad plastične cijevi od ventila do adaptera tako da dubina uranjanja u vodu bude najmanje 30 cm ispod statičke razine (ovaj koncept je gore objašnjen).

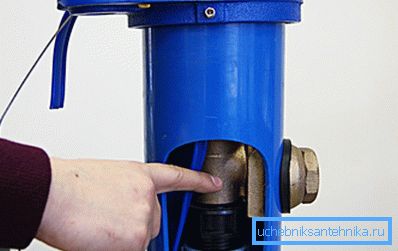

Sada možemo nastaviti s glavnom i završnom fazom instalacije crpke - za to nećemo moći raditi bez šipke koja je pričvršćena na unutrašnjost adaptera - ovaj dio je jasno vidljiv na fotografiji, što pokazuje kako je adapter odspojen - nešto poput crne zdjelice na vrhu.
Dakle, sada morate najprije uranjati crpku u cijev, držati ga fleksibilnom polietilenskom cijevi, a zatim nastaviti roniti uz pomoć štapa - odmah stavite oznaku na nju tako da znate je li unutarnja strana adaptera dosegla vanjski dio (oznaka na šipci je vanjski dio cijevi). Najvjerojatnije, nećete biti u mogućnosti doći u utore od prvog vremena, ali to nije razlog za frustracije, napravite još nekoliko pokušaja i zasigurno ćete dobiti.
Napomena. Kao pomoćnu šipku možete upotrijebiti istu PND cijev s kompresijskim priključkom - pričvrstite pričvrsnicu na mjesto pričvršćivanja (crna zdjela), a zatim pričvrstite cijev na nju. Samo HDPE mora biti pričvršćen čvrsto, a pričvrstiti na adapter na kraj, tako da je lakše ukloniti nakon ugradnje.
Kabel koji je pričvršćen na pumpu za pričvršćivanje pričvršćen je na vrh glave, tako da crpka počiva na njemu, a ne na adapteru ili električnom kabelu. Električni kabel se može pričvrstiti na stezaljke na vrhu, ali jednostavno ga možete otpustiti u rov, zaobilazeći ove stezaljke - još ih morate povećati jer to neće biti dovoljno za zgradu.
Opskrba vodom do kuće
Mi pričvrstimo adapter na kompresijski polietilenski prsten za cijevi i pričvrstimo HDPE cijev na drugi kraj, koji se postavljamo uz rovu sve do kuće, samo trebate napraviti rezervu za ulaz.
Do tog vremena trebali bismo imati rov s pijeskom jastuka i rupu ispod ili u traku temelja, kao i jame u sobi. Kajgana u kući obično je zidana s opekom, a zatim žbukana, ali ponekad konkretni prstenovi ili čak široka plastična bačva koriste se za tu svrhu.
Zato zamislimo uvjetnu situaciju u kojoj smo već donijeli polietilensku cijev i električni kabel u kavez, koji je bio opremljen u sobi (prerano je popuniti rov - to je učinjeno tek nakon testova). Sada smo zainteresirani za daljnju vodoopskrbu na dacha iz bušotine, a odmah nakon HDPE cijevi ugrađujemo glavni ventil (grijaći kabel se ne broji, to je neobavezno), nakon čega se grubo filter smanjuje.

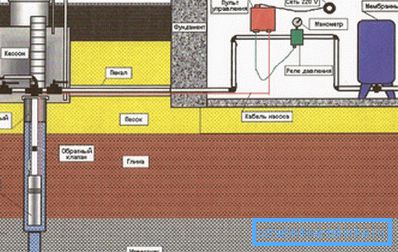

Gornja slika pokazuje da je dalje, prema shemi, blok povezan s tlačnim prekidačem i senzorom za suhu vožnju, iako je autor ovog članka došao do zaključka da je bolje kupiti senzor i relej zasebno - to produljuje njihov radni vijek. U svakom slučaju, samo jedan uređaj može uspjeti, a ne čitava jedinica.
Kabel iz crpke i kabel koji ide u utičnicu s naponom 220V su priključeni na relejne stezaljke, ali ne možete ugraditi senzor za suhu vožnju, ali služi za automatsko isključivanje crpke ako ne pumpa vodu, tj. ,
Membranski spremnik može biti ugrađen bilo gdje, tj. Prije releja ili nakon njega, to nije važno, jer će u svakom slučaju tlak biti stvoren u samom spremniku iu dijelu cijevi od povratnog ventila do zaustavnog ventila za raspodjelu vode. Što je veći ovaj spremnik, rjeđe će relej za pokretanje i zaustavljanje crpke djelovati, budući da se rezervni tlak povećava, ali taj kapacitet ne smije biti veći od 100 litara.
Osim toga, način pokretanja i zaustavljanja crpke ovisi o postavkama postavljenim na tlačnoj sklopci. U tvorničkoj inačici pokreće se pritisak od 2 atmosfere i zaustavlja se pri 3 atmosfere. No, ovaj raspon možete proširiti tako da postavite početak na 1,5 atmosfere i zaustavljajući se na 5 atmosfera. Povećanjem praznine smanjujete broj pokretanja i zaustavljanja motora što povećava njezin radni vijek.
zaključak
Nakon završne montaže potrebno je ispitati vodovodni sustav na dasci i ako sve bude u redu i nema nikakvih propuštanja, potrebno je popuniti rov i zatvoriti ulaznu cijev na temelj sa cementnim mortom ili pločastim ljepilom, tako da vlažnost tla ne dođe u prostoriju. Cijev je najprije prekrivena pijeskom kako bi ga pokrila za 5-8 cm, a onda je izlivena vodom kako bi smanjila pijesak i bacila se s tlom.
