Opskrba vodom i kanalizacijom u kućanstvu: regulatorni

23-09-2018

Kakvi kodovi građevine ili zajednički pothvati za domaću vodoopskrbu i kanalizaciju zgrada rade u Ruskoj Federaciji? Moramo provesti kratki pregled osnovnih zahtjeva ovih dokumenata. Osim toga, u okviru članka datat ćemo neke referentne podatke i opisati najjednostavnije metode za izračunavanje vodovoda. Započnimo.

Popis dokumenata

Zapravo, sastoji se od samo dvije točke, osim toga, djelomično se preklapaju.

Glavni dokument - SNiP o domaćoj vodoopskrbi i kanalizaciji objekata broj 2.04.01-85. Tekuće izdanje odobrilo je 1996. godine Ministarstvo graditeljstva.
Pravila pravila SP 30.13330.2012 ažurirana je verzija iste SNiP-a. Budući da ovaj dokument potječe od kasnijeg datuma, bit će glavni predmet našeg istraživanja; međutim, ne otkazuje radnje SNiP-a.

Zanimljivo je: vanjski vodovod i kanalizaciju zgrada prema SNiP 3.05.04-85 su također projektirani i izgrađeni do danas, unatoč postojanju novijih skupova pravila SP 31.13330.2012 i 32.13330.2012, djelomično duplicirajući svoje zahtjeve.

Istraživanje zajedničkog pothvata 30.13330.2012

sfera primjene

Ograničeno je na sustave vodoopskrbe i odvodnje za zgrade do 75 metara visine, što odgovara podovima od 20 do 25 godina.

Dokument se ne primjenjuje:

Na cijevi od vatrenog voda.
Na čvorovima dizala.
Za specijalizirane vodoopskrbne sustave (vodoopskrba za medicinske postupke, deioniziranu vodoopskrbu itd.).

Opće odredbe

U nazočnosti središnjeg kanalizacijskog sustava na području gradnje, zgrade se grade s unutarnjim kanalizacijskim i vodoopskrbnim sustavima. U njegovoj odsutnosti, lokalne jedinice za pročišćavanje otpadnih voda koriste se za čišćenje otpadnih voda, koje bi trebale biti završene javnim ustanovama i stambenim zgradama iznad dva kata.

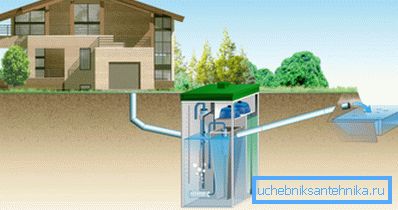

Stanica dubokog biološkog tretmana odgovorna je za dezinfekciju otpadnih voda.

U industrijskim zgradama vodoopskrbni sustav i kanalizacijski sustav mogu biti odsutni ako poduzeće ne posjeduje središnji vodoopskrbni sustav, a broj zaposlenih u smjeni ne prelazi 25 osoba.

Kvaliteta vode i temperatura

Kvaliteta vode za piće trebala bi biti u skladu sa zahtjevima iz SanPiN 2.1.4.1074. Za potrebe proizvodnje utvrđuje se tehnološkim zahtjevima.

Temperatura dovoda tople vode pri točkama ispuštanja mora biti u rasponu od 60 do 75 stupnjeva.

Autorova napomena: u stvarnosti je taj uvjet prekršen, vjerojatno češće nego bilo koji drugi. Prema trenutnim rasporedima temperature, na +8 vanjskoj, temperatura vode u dovodnoj cijevi glavnog grijanja trebala bi biti 46,4 - 53,2 C. Odakle se u ovom slučaju može uzeti najmanje 60, autor je potpuno nerazumljiv.

U dječjim vrtićima i rasadnicima, temperatura opskrbe toplom vodom ne bi trebala biti veća od +37 ° C.

Neobojiva voda se može isporučiti u zahode (pisoari i cisterni za ispiranje). S nižim zahtjevima za obradu, cijena po kubnom metru bit će znatno niža.

Međutim, obično su svi sanitarni uređaji isporučeni s hladnom vodom iz jednog uspona.

Vodovodni sustavi

Opskrba toplom vodom iz glavnog grijača je nepoželjna. Preporuča se kuhati na gradilištu u izmjenjivačima topline i grijačima vode.
Opskrba vatrenom vodom može se kombinirati s domaćim i industrijskim pićem.
Sustav PTV-a trebao bi cirkulirati kako bi održao temperaturu tople vode u odsutnosti slavine. U tu svrhu, usponi zgrada iznad 4 etaže kombiniraju se u skupine (od 3 do 7 komada); skakači su postavljeni na tavanu ili u apartmanima.

Tlak na razini ulaznih točaka vode trebao bi biti u skladu sa sljedećom tablicom:

Lokacija uređaja	Tlak, kgf / cm2
Spustite uređaj u zgradu	Ne više od 4,5
Isto je za građevine podignute u prethodno izgrađenim područjima	Ne više od 6
Gornji aparat u zgradi	Najmanje 2

Važno: tlak jedne atmosfere odgovara visini vodenog stupca od 10 metara. Prema tome, svaka zgrada iznad 25 metara kako bi udovoljila ovim zahtjevima mora biti dovršena srednjim izmjenjivačem na srednjim podovima. U praksi, zamjena, ako postoji, instalirana je u podrumu ili zasebnoj zgradi.

U pumpnoj stanici, podizanje vode na gornje podove.

kanalizacija

Odvodnja kanalizacije treba organizirati gravitacijskim cjevovodima. Kanalizacijske linije su postavljene ravno; okreta se izvode uz obveznu instalaciju odgovarajuće fononine. Prednaponost ostaje konstantna na cijelom mjestu.

Korisne stvari

Konačno, čitatelju ćemo ponuditi određenu količinu nesustavnih informacija vezanih za projektiranje, izgradnju i održavanje vodovodnih cijevi.

Udaljenost od vodovoda do temelja zgrade mora biti najmanje 5 metara.

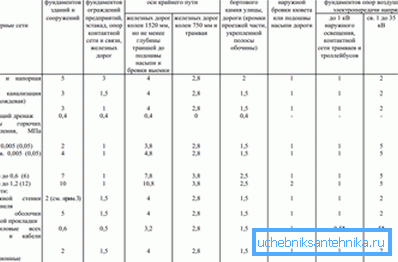

Najmanja udaljenost od podzemnih komunikacija s drugim objektima.

Međutim: prema SNiP 2.07.01-07, kod polaganja čeličnog ili plastičnog vodova u zaštitnom kućištu, udaljenost od vodovoda do zgrade može se smanjiti na pola i pol metra.

Ako mreža za vodoopskrbu prolazi kroz zgrade u provozu, ostaje na području odgovornosti Gradske vodne mreže. Stambena organizacija je dužna samo osigurati pristup autocesti.
Sljedeća tabela pomoći će izračunati promjer vodoopskrbnog sustava za kuću ili stan s vlastitim rukama:

Unutarnji promjer, mm	Potrošnja u litrama u sekundi
10	0,11
15	0.35
20	0,7
25	1.4
32	2.3
40	3.5
50	5.9

Upute za izračunavanje potrošnje vršne vode smanjene su na korištenje druge tablice:

Vodoinstalacijsko učvršćenje	Potrošnja u litrama u sekundi
WC školjka (slavina za odvod)	1.40
Zdjela za WC (spremnik za ispiranje)	0.10
Priključak za vodu	0.30
Tuš, umivaonik, umivaonik	0.12
Kupka za vodu	0.25

Ako se istodobno namjerava koristiti više točaka, njihovo protjecanje se zbraja. Na primjer, za kadu, WC školjka s spremnikom i kuhinjskim sudoperom bit će 0,25 + 0,10 + 0,12 = 0,47 l / s.

Sustav vodoopskrbe dizajniran je uzimajući u obzir istodobni rad nekoliko uređaja.

zaključak

Nadamo se da će materijal ovog članka biti u mogućnosti pomoći čitatelju u učenju osnova projektiranja vodovodnih cijevi i kanalizacijskih sustava. Videozapis u ovom članku nudi dodatne informacije. Sretno!
