Opskrba vodom iz bunara: sheme i materijali

Je li teško izvući vodovod iz bušotine vlastitim rukama? U ovom ćemo članku upoznati metode organiziranja unosa hladne vode u privatnu kuću, opremu koja se koristi u tu svrhu i materijali koji se koriste.

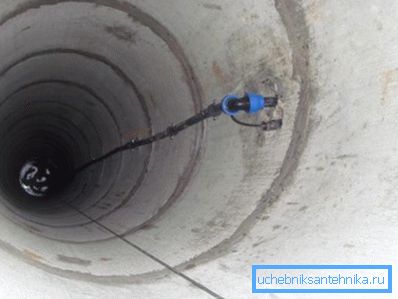

Voda iz armiranog armiranog betona.

Bunare i bunare

Započeti eliminirati konfuziju u terminologiji.

Voda se često shvaća kao dvije potpuno različite stvari:

  • Visoka količina vode, omogućujući korištenje za domaće (a ponekad i piće), zahtijeva podzemnu vodu.

Razjasniti: u vrtnom partnerstvu ili stambenom naselju, voda iz izvora kada se koristi za piće zahtijeva obvezno filtriranje i ključanje. Razlog - vanjski sanitarni čvorovi i cesspools, čiji odvodi odu u zemlju.

  • Voda dobro, u kojoj ispuštanje iz vode glavni u kuću ili skupinu zgrada.

Razmotrit ćemo obje mogućnosti.

Voda dobro

Regulatorni zahtjevi

Oni su sadržani u SNiP 2.04.02-84, koji utvrđuje pravila za ugradnju vanjskih vodoopskrbnih mreža.

Odaberite iz teksta istaknutih dokumenata.

  1. Ventili za zatvaranje u dijelovima glavnog vodovoda nalaze se u bušotinama. Jasno je da govorimo o podzemnim polaganju; međutim, sukladno točki 8.42, to je zapravo obavezno: cijevi za hladnu vodu trebaju biti pola metra ispod razine zamrzavanja.
Zatvorni ventil na glavnom vodu.
  1. Pri prijelazu cjevovoda ispod željeznice s obje strane prijelaza dobivene su bušotine s zapornim ventilima.
  2. Namijenjen za ventile i šahtove na vodoopskrbi trebaju biti izgrađeni sa sljedećim minimalnim udaljenostima:
objekti Minimalna udaljenost, mm
Dobro zidovi i cijevi promjera 400 mm 300
Isti promjer je 500-600 mm 500
Međutim, >600 mm 700
Zidovi bunara i ravnina prirubnice na promjeru cijevi? 400 mm 300
Međutim, > 400 mm 500
Zidovi bunara i rub zvonca okrenuli su se njima na promjeru? 300 mm 400
Međutim, > 300 mm 500
Donja i donja cijev promjera? 400 mm 250
Isti promjer je 500-600 mm 300
Međutim, > 600 mm 350
Pa zid i vrh uvlačenja ventila 300
Pa zid i provrt ventila s neizgorenim stabljikom 500
Dno i poklopac 1500
  • Ispitne bušotine trebaju imati promjer od 1 metra, uzdižu se iznad okolnog tla najmanje 0,2 m, isporučuju se s vodonepropusnim slijepim prostorom i glinenim dvorcem.

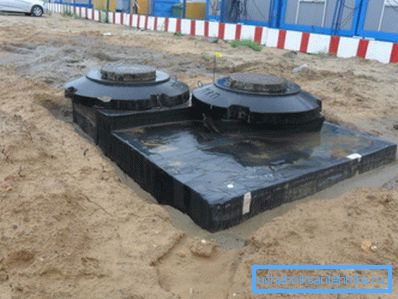

Provjerite vodu dobro.
  • Udaljenost između vodotoka prema SNiP 2.04.02-84 za vrijeme prijevoza klorne vode ne smije biti veća od 30 metara. No, za cjevovode za pitku vodu indirektno je navedeno: u stavku 8.10 napisano je da duljina dijela popravka pri polaganju u jednoj liniji ne bi smjela biti veća od 3 km, pri polaganju u dva reda ili s mogućnošću prebacivanja - ne više od 5 km.

Međutim: zahtjevi za postavljanje vatrogasnih hidranata također mogu utjecati na mjesto bušotina. Moraju osigurati opskrbu vodom kako bi ugasila bilo koju zgradu u prostoru koji se održava tekućom vodom.

uređaj

Ne postoje strogi zahtjevi za ugradnju bušotine, osim prisutnosti dna za odvod i visine od barem jednog i pol metra.

Zdrav razum, međutim, predlaže još nekoliko bodova:

  • Na području pješačkog ili automobilskog prometa, poklopac mora imati dovoljnu čvrstoću da izdrži opterećenje bez uništavanja.
  • Zidovi bušotine moraju osigurati odgovarajuću nosivost. Očito, ne biste trebali pokriti polietilenske bunare za vodovod s betonskim pločama.

Najjednostavnije rješenje - prstenovi COP-a i štednjak s otvorom PPL; Međutim, kod ugradnje bušotine na prethodno izgrađeni vodoopskrbni sustav, postavljanje prstena je vrlo problematično. U tom slučaju, zidovi se izlijevaju betonom u drvenom oplatu s ojačanjem mrežicom ili štapom; rjeđe, postavljeni su od crvene čvrste opeke na betonskoj podlozi oko perimetra.

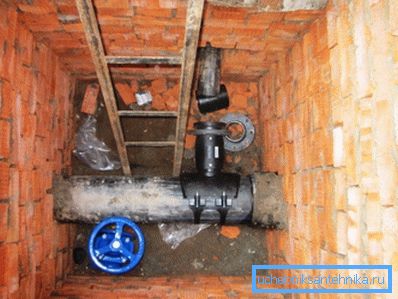

Pa sa zidovima od opeke.

Koja oprema bi trebala biti u dobro?

Potrebni minimum je:

  1. Ventilski element - ventil za otvaranje, vijčani ventil ili najudaljeniji, kuglasti ventil.
  2. Sump (grubo filter).
  3. Vodomjera.

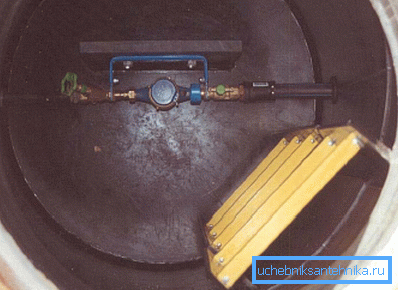

Vodomjer u bunaru.

Osim toga, bilo bi dobro da instalirate:

  1. Drugi dodir nakon brojača. On će dopustiti uklanjanje, bez gubitka svake količine vode u vodoopskrbnom sustavu.
  2. Provjerite ventil za mjerenje tlaka. Pomoći će vam da odredite mjesto gdje imate problema s križem, uz oštar pad pritiska.

Ulazak na zidove kuće obično je postavljen polietilenskom cijevi ispod razine zamrzavanja. Njegov promjer određuje vršni protok vode:

DU (ili unutarnji promjer), mm Potrošnja vode, l / s
10 0,120
15 0360
20 0.720
25 1440
32 2400
40 3600
50 6000

Izbor polietilena je zbog svoje elastičnosti pri niskim temperaturama: čak i ako se voda u cijevi zamrzne, neće biti oštećena i nakon odmrzavanja će se vratiti na izvornu veličinu. Osim toga, ulaz ne mora biti postavljen strogo u ravnu liniju: savijanja su sasvim prihvatljiva.

Opskrba vodom iz bušotine dacha

Sustav vodoopskrbe iz bušotine na dasci može se graditi prema dvije sheme - s hidrauličkim akumulatorom i kumulativnim kapacitetom.

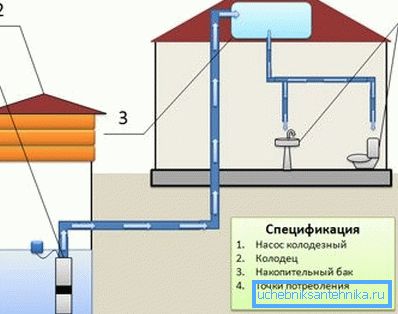

Vrtna vodoopskrba s kapacitetom skladišta

Prednost prve sheme je da ne mora biti instalirana na visini (tavan, zavareni nosač ili prirodni nadmorska visina) sa značajnim volumenom. No uporaba kapaciteta za pohranu omogućit će vam da radite bez nepomične pumpe: spremnik se može birati jednom tjedno kroz crijevo.

Krug s hidroakumulatorom

To uključuje:

  1. Potopna pumpa.
  2. Neposredno nakon što je ugrađen kontrolni ventil koji sprječava izlijevanja vode iz vodovodnih cijevi nakon što se crpka zaustavi.
  3. Stavljajući vodu u kuću.
  4. Hidroakumulator instaliran u sobi je metalni spremnik podijeljen gumenom membranom u odjeljke za vodu i zrak. Tekućine su gotovo neprimjenjive; zračni jastuk omogućuje stvaranje višak tlaka potrebnog za rad sanitarnih uređaja. Osim toga, hidraulični akumulator sadrži napajanje vode, čime pumpa može ostati u praznom hodu većinu vremena.
  5. Senzor tlaka s prekidačem koji uključuje i isključuje crpku kada se postignu pragovi pritiska.
  6. Osjetnik za suhu vožnju zaustavlja crpku kada je bušotina prazna.

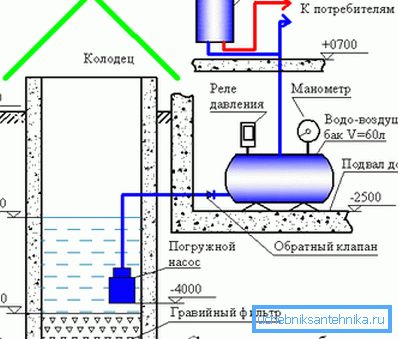

Shema vodoopskrbe koja koristi hidroakumulator.

Shema s kumulativnim kapacitetom

Kao što je već spomenuto, u ovom slučaju uređaj vodoopskrbnog sustava iz bušotine može se znatno pojednostavniti, a ne stacionarnim cjevovodom za punjenje spremnika, već običnom crijevom. Unutarnja vodoopskrba kuće i cijevi za navodnjavanje područja povezani su s izlazom spremnika.

Korisni: spremnici za vodu od polietilena već su opremljeni s dimnom cijevi od 15 ili 20 mm.

U foto - polietilenskim spremnicima za pitku vodu.

Je li moguće automatizirati punjenje spremnika u slučaju da je opremljen stacionarnom cijevi za punjenje?

Naravno. Dovoljno je staviti cijev za punjenje u vrat i postaviti dvije razine senzora s plovcima unutar spremnika. Ako veličina vrata ne dopušta izravno pričvršćivanje na unutarnju stijenku, jednostavna uputa pomoći će: pričvrstiti senzore na čeličnu cijev s nosačem stativa i staviti je na dno spremnika.

O pumpama

Obje opisane sheme podrazumijevaju upotrebu pumpe.

Kako odabrati ovaj uređaj?

  • Umjesto seta podvodne crpke i hidrokumulatora, crpna stanica namijenjena za površinsku montažu može se koristiti kratkom udaljenost do zrcala za vodu (ne više od 7-8 metara). Cijena tih uređaja počinje s oko 4 tisuće rubalja. Jedini nedostatak rješenja je vidljiva razina buke na radu.

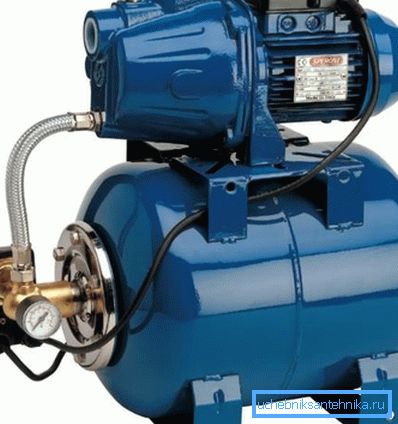

Pumpa s vlastitom hidroakumulatorom.
  • Za čistu vodu (količina nečistoća nije veća od 30 g / m3), s velikom dubinom bušotine, prikladna je vrtložna pumpa s jednim rotorom. Ima visoki tlak i performanse zbog minimalnog razmaka između rotora i motora.
  • Ako voda sadrži puno pijeska i drugih suspenzija, bolje je dobiti višestupanjsku centrifugalnu pumpu. Povećan razmak između centrifugalnog impelera i kućišta kompenzira se sekvencijalnim postupkom nekoliko stupnjeva koji se sastoji od impelera i difuzora: svaki od njih povećava glavu fiksnom količinom.

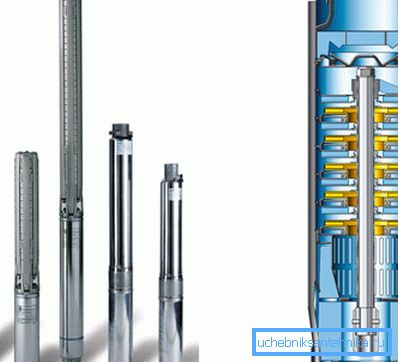

Izgled i dizajn vertikalnih višestupanjskih pumpi.

Imajte na umu: pumpe za vibracije (dijafragme), unatoč njihovim niskim cijenama, nisu prikladne za naše potrebe. Membrane u njima zahtijevaju česte zamjene. Što je još gore, vibracije uzrokuju ubrzano mljevenje bušotine uz smanjenje protoka vode.

zaključak

Nadamo se da smo uspjeli odgovoriti na većinu pitanja koja su se nakupila u čitatelju. Ako ništa u materijalu ostaje nejasno - možda će video u ovom članku pomoći u rješavanju ovog problema. Sretno!
