Sustav vodoopskrbe u zemlji iz bušotine jedan je od najčešćih tipova autonomne vodoopskrbe.

Umjetnički vodovodni sustav

Ova metoda karakterizira niz očitih prednosti, uključujući:

  • ekonomičan rad sustava;
  • niske cijene;
  • praktički neiscrpna opskrba vodom;
  • visoka mehanička i kemijska čistoća vode.
  • dugog života bušotine, do 50 godina.

Značajke raspoređivanja sustava za spuštanje vode

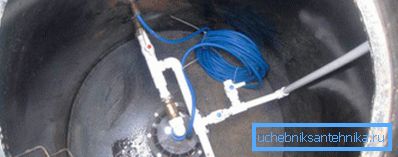

Ogolovok zajedno s elementima cjevovoda

Kako je instalacija vodoopskrbnog sustava na dači iz bušotine, koji su materijali potrebni za to i koji su proračuni za projekt? Na ovo i slično pitanje ćemo odgovoriti u ovom članku. Kao primjer, uzmite u obzir slučaj izgradnje plinovoda nizbrdo pomoću pumpe za uranjanje..

Standardni autonomni sustav vodoopskrbe bušotine sastoji se od sljedećih elemenata:

  • dobro s integriranom podvodnom pumpom i drugom opremom;
  • caisson (dobro posluživanje dobro);
  • podzemni cjevovod koji spaja crpku s unutarnjim vodovodnim sustavom;
  • inter-house sustav plinovoda;
  • filtarski sustav;
  • kompleks automatske kontrole parametara danog tlaka;
  • hidroakumulativni spremnik;
  • zaustavni ventili;
  • grijač vode.

Vrste bušotina

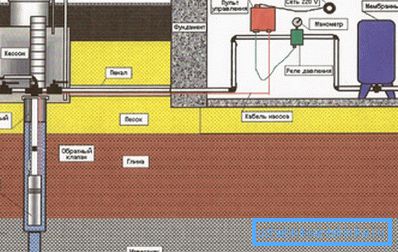

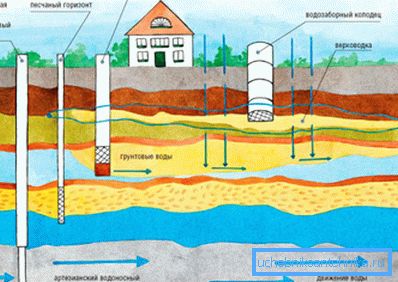

Shematski prikaz vodotoka

Suvremene bušotine uključene u vodoopskrbne sustave podijeljene su u dvije glavne vrste: pijesak i artesian.

  • Bušotine pijeska su bušene do dubine od 30 metara i omogućuju izdvajanje do 1,5 kubičnih metara vode po satu.
Pijesak rupa

No, potrebno je shvatiti da su takve nedostatke karakterizirane nekim nedostacima, a na prvom mjestu je vjerojatnost muljanja vodonosnika. Posebno, bušotine na mjestima namijenjene sezonskoj uporabi osjetljive su na siltiranje.

  • Umjetnička bušotina se buši na dubinu od 70 metara ili više, dajući vodu do 10 kubičnih metara na sat.
Umjetničko dobro

Voda izvučena iz takve duboke seoske kuće s vlastitim rukama karakterizira visoka razina mineralizacije i stoga zahtijeva dodatno liječenje. Iz tog razloga, uz potopnu crpku, koriste se sofisticirani sustavi filtracije, pružajući sveobuhvatno pročišćavanje vode tehničkom ili pitkom stanju.

Izbor filtracijske opreme kompliciran je različitim sastavom vode proizvedene u različitim područjima. Stoga se može zahtijevati kemijska analiza kako bi se donijela optimalna odluka.

Operacija punog artesijskog bušotina u kafiću ili u blizini kuće u prirodi komplicira je potreba za korištenjem sustava filtriranja, iz kojeg je potrebno odvod vode za vrijeme sezonskog očuvanja objekta.

Vrste pomoćnih uređaja

Sadašnja shema vodoopskrbe iz bušotine osigurava potrebu za korištenjem više pomoćnih uređaja.

Ovi uređaji osiguravaju učinkovitost i izdržljivost sustava u cjelini i jamče visoku kvalitetu proizvedene vode.

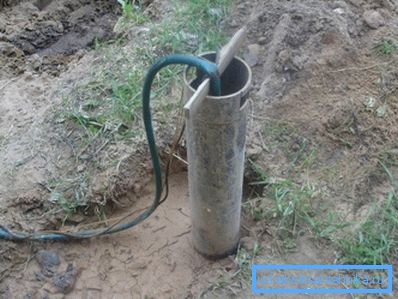

Slika čeličnog kućišta
  • Cijevni cijev je bitan atribut bunara. Cjevasta cijev je odabrana radi usklađenosti s promjerom sekcije i ostalih veličina.

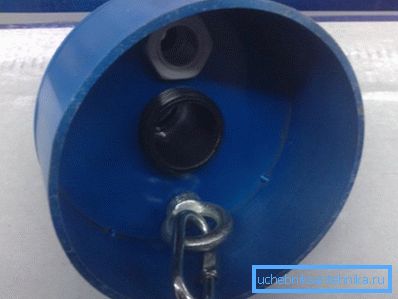

Dno vrha kape
  • Kapica je pomoćni uređaj koji je montiran s vlastitim rukama u gornjem dijelu kućišta i služi kako bi se spriječilo ulazak krhotina i stranih predmeta u bušotinu.
Polietilenske cijevi
  • Cijev - sredstvo za dobavu vode na površinu. Cijev je postavljena na gornji poklopac.

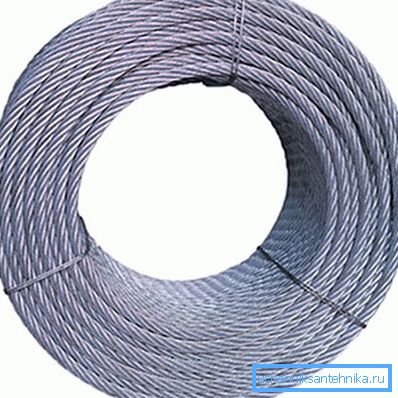

Nehrđajući kabel
  • Kabel je bitan atribut bilo kojeg izvora, vodovod od kojeg se provodi pomoću potopne crpke. Kabel je pričvršćen na dno gornjeg poklopca za poseban okrugli vijak. Na suprotnom kraju kabela je fiksna podvodna pumpa čija se pozicija može podesiti podizanjem ili spuštanjem kabela.

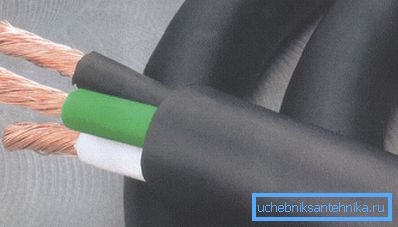

Fleksibilni kabel za napajanje za pumpu
  • Kabel napajanja koristi se za napajanje električnog izvora na vrhu do potopne crpke.
  • Potopna centrifugalna pumpa je uređaj dizajniran za ispumpavanje vode. Parametri uređaja ovise o faktorima kao što su visina porasta vode i planirani granični unos vode.

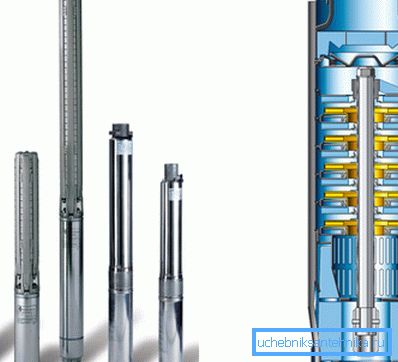

Bušotinska centrifugalna pumpa

Prije instalacije opreme, potrebno je uzeti u obzir da crpka teži mnogo. Osim toga, težina crpke mora dodati težinu nekoliko desetaka metara strujnog kabela i crijeva. Budući da je zabranjeno vući crpku crijevom ili kabelom, koristi se metalni kabel koji je namotan na vitlo, dok se crijevo i kabel zakreću na posebnim bubnjevima.

Važno: Pričvršćivanje crpne opreme mora biti posebno pouzdano, budući da će kvar dovesti do poplave crpke i potrebe za bušenjem nove bušotine.

Pravila ugradnje vanjskog dijela vodoopskrbnog sustava

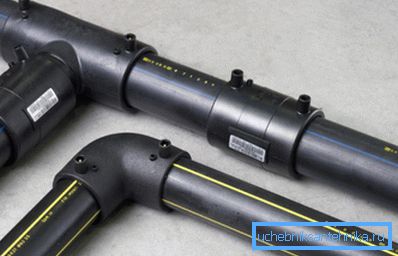

Polietilenske cijevi sa spojnicama

Glavna komponenta vanjskog dijela vodoopskrbnog sustava je cjevovod kojim se prevozi vodu dobivena iz bušotine. Moderni cjevovod napravljen je od polietilenskih cijevi.

Ovo rješenje jamči niz očitih prednosti, uključujući:

  • niska cijena, u usporedbi s cijevima od metala;
  • maksimalna otpornost na izgled korozije, jer polietilen ne hrđe;
  • trajnost strukture, jer cjevovod u tlu može trajati više od 50 godina;
  • nedostatak okusa u vodi, jer polietilen, za razliku od metala, nema specifičan miris i okus;
  • nizak hidraulički otpor, nepromijenjen čak i dugogodišnjim radom cjevovoda.

Instalacija cjevovoda za sezonski rad

Rupa za vodoopskrbu

Ugradnja vodovoda za vodoopskrbu iz bušotine provodi se uzimajući u obzir niz pravila. Na primjer, ako se vikend ili seoska kuća koriste isključivo za uporabu u toplim mjesecima, sustav vodoopskrbe ne mora nužno produbiti.

U ekstremnim slučajevima, cijevi se mogu postaviti na dubini od 1 metra. U ovom slučaju, u jesen je potrebno isprazniti svu vodu bez ostataka kako bi se spriječilo oštećenje cjevovoda zimi.

Kako bi se osiguralo potpuno ispuštanje vode, cjevovod se instalira laganim nagibom u smjeru izbočina za odvodni ventil. Kako bi se pojednostavio provođenje odvoda vode, električni ventil montiran je na odsječak cijevi u bušotini, na udaljenosti od nekoliko metara od površine.

Takvo polaganje cjevovoda u potpunosti će ukloniti mogućnost sloma autonomnog sustava vodoopskrbe.

Instalacija cjevovoda za rad tijekom cijele sezone

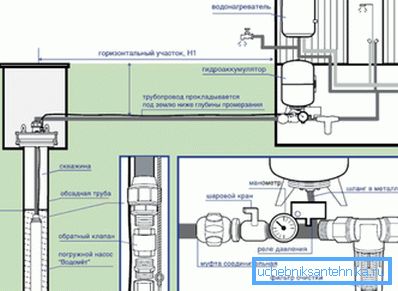

Detaljna shema spajanja vodovoda od bušotine

Ako se tijekom cijele godine radi o seoskim kućama ili kućici, cjevovod mora biti položen 20-30 cm ispod dubine zamrzavanja tla. U pravilu, parametri zamrzavanja tla ovise o minimalnoj zimskoj temperaturi i vrsti tla na mjestu.

Svaka regija karakterizira vlastite razine zamrzavanja tla.

Na primjer, u Moskvi i Moskovskoj regiji, ovi su parametri:

  • za ilovače i glinu 1,35 m;
  • za tla s finim sadržajem pijeska od 1,64 m;
  • za tla s sadržajem srednjeg i velikog pijeska 1,76 m;
  • za kamenito tlo 2 m.

Uzimajući u obzir činjenicu da je polaganje cijevi na dubini od oko 2 metra povezano s značajnim troškovima rada, razvijeni su više ili manje učinkoviti načini ugradnje plastičnih cijevi na manju dubinu. Prije svega, valja napomenuti metode polaganja cijevi s izolacijom i instalacijom s posebnim kablom za grijanje.

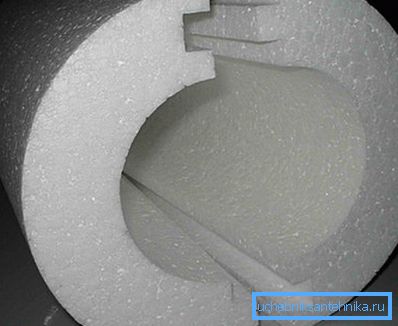

Slika prikazuje moderan toplinski izolator za cjevovod.

Nije tajna da postoje mnogi materijali čiji stupanj toplinske provodljivosti je red veličine manji od stupnja toplinske vodljivosti tla. Kao rezultat toga, ne možete iskopati rov 2 metra, ali jedan metar.

Prije polaganja cjevovoda, moguće je izolirati izolaciju, na primjer, ekstrudiranim polistirenom i pokriti ga zemljom. Sada vaša hladna voda neće biti zastrašujuća!

Prednost ovog rješenja je i činjenica da su moderni grijači hidrofobni, što znači da nećete morati trošiti novac na vodonepropusnu opremu. No, ako mrazovi u hladnoj sezoni dostignu kritične razine, možda neće biti dovoljan jedan grijač. U tom slučaju izolacijski materijal se koristi u kombinaciji s grijaćim kabelom.

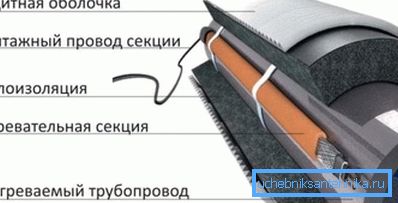

Izolacija u kombinaciji s kabelom za grijanje

Kabel je omotan oko ili duž cijevi, a zatim omotan izolacijom. U normalnom načinu rada, kabel se ne koristi, ali uz oštro smanjenje temperature okoline, grijač je priključen na mrežu.

Grijaći kabel ne može rastopiti plastičnu struju, ali to može zagrijati vodu duž cijele duljine cijevi nekoliko stupnjeva iznad nule. Ova metoda je široko primijenjena u područjima gdje je visoka razina podzemnih voda, pa je nemoguće postaviti cjevovod dublje od razine zamrzavanja tla.

Važno: Ako se grijanje cijevi ne bi pravovremeno povezalo, a cijevi bile zamrznute, ne bi ih bilo moguće zagrijati do opruge, jer kabelski kapacitet neće biti dovoljan za to.

Odabir i primjena filtara

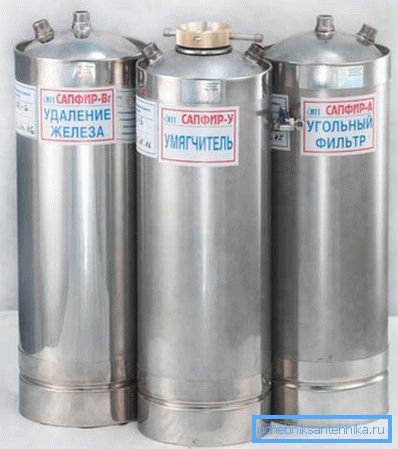

Na fotografiji - vrste filtara

Instalacijska shema vodoopskrbnog sustava iz bušotine ukazuje na sljedeći redoslijed elemenata: potopna pumpa, odvodni ventil iza njega, a zatim i određeni broj filtera.

Glavni kriterij za odabir filtara je kvaliteta proizvedene vode. Kao rezultat toga, voda s visokim sadržajem krutih tvari podrazumijeva upotrebu jedne vrste filtera, dok voda s visokom razinom mineralizacije podrazumijeva potrebu za drugim elementima filtera.

U artesijskim bunarima primjenjuje se filtar koji odgađa takve nečistoće poput željeza i vapna. Ako namjeravate koristiti plitku bušotinu na pijesku, trebat će vam sustav filtara za mehaničko čišćenje. U svakom slučaju dobro osmišljen sustav za filtriranje osigurava visoku kvalitetu vode bez nečistoća.

Ugradnja filtara smatra se ispravnim ako je sustav učinkovit i lako je dostupan elementima filtera za njihovo održavanje i zamjenu.

Važno: Instalacija filtera u hidrokumulator nužna je ne samo da bi se osigurala optimalna kvaliteta potrošačke vode, već i da se eliminira mogućnost začepljenja elemenata vodoopskrbnog sustava. Kao rezultat, dobro osmišljen i izgrađen sustav filtriranja rezultira povećanjem životnog vijeka autonomne vodoopskrbe.

Automatski upravljački sustav

Da bi sustav vodoopskrbe s bušotine s vlastitim rukama izgrađen tako da funkcionira optimalno, mora biti opremljen kompleksom automatske kontrole.

Ovo rješenje jamči sljedeće prednosti:

  • Smanjenje broja uključenih i isključenih elektromehaničkih uređaja (posebno motora crpke);
  • Osiguravanje stabilnog tlaka u vodoopskrbnom sustavu u skladu s navedenim parametrima;
  • Sprječavanje pojave udaranja vode i, posljedično tome, maksimalnu sigurnost radova vodovoda.

Što je automatizacija u vodoopskrbnom sustavu i koje su značajke njegovog funkcioniranja?

Kompleks automatizacije je relejni sustav koji se sastoji od relejnog i releja s tlačnim relejem. Ti su elementi povezani s pumpom koja se može uranjati. Kada tlak u cjevovodu padne ispod unaprijed postavljenih parametara, relej se aktivira i motor pumpe se uključuje. Ako tlak vode dostigne granicu, relej se otvara i motor zaustavlja sve dok se parametri ne vrate u normalu.

Potrošnja vode u maloj kući je mala. Prema tome, svako skretanje na slavinu ili ispiranje WC-a uzrokuje da se crpka uključi, a zatim ga isključi. Kako bi se spriječilo učestalo uključivanje i isključivanje motora, uz sustav automatskog reguliranja koristi se hidroakumulator (prijemnik).

hidraulički akumulator

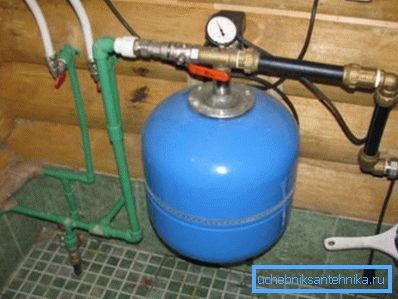

Akumulator u vodoopskrbnom sustavu

Prijamnik je spremnik koji je podijeljen na dva dijela s gustom membranom. Jedan dio je spojen na vodovod i napunjen je vodom, dok je drugi dio ispunjen zrakom (tlak do 2 atmosfere).

Princip prijemnika je sljedeći: voda gura membranu dok se puni, što dovodi do povećanja tlaka u spremniku zraka. Kada se tlak od 2 atmosfere poveća na tri, motor se zaustavlja.

Za razliku od elektronskog releja, hidroakumulator ne reagira na manju fluktuaciju tlaka vode, stoga broj on-off ciklusa motora može biti minimiziran.

zaključak

Ako ne postoji pristup centraliziranoj vodoopskrbi na dači, nema potrebe odabrati bušotinu ili središnji vodoopskrbni sustav. S druge strane, dobro opremljen, dobivate pristup visokoj kvaliteti vode. Možete dobiti više zanimljivih i korisnih informacija gledanjem videozapisa u ovom članku.
