Pa crpna stanica: uređaj, vrste, instalacija

Za dobro održavanje koristi se različita oprema za pumpanje: to su površinski uređaji s akumulatorima ili spremnicima, podmorski uređaji i mehaničke pumpe.

Želimo reći o crpnim stanicama za bunare, koje pripadaju sustavima površinske vode.

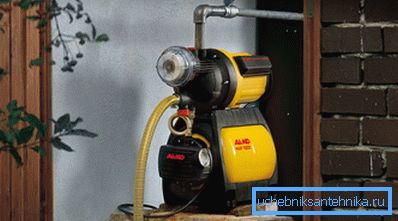

Pumpa stanica

uređaj

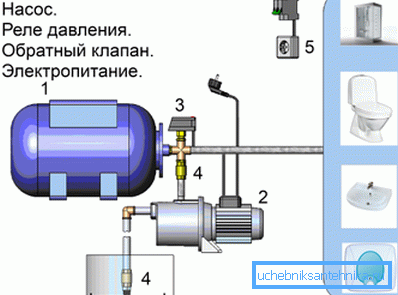

Općenito, tipična crpna stanica je sustav koji se sastoji od sljedećih osnovnih elemenata:

• Akumulator. To je spremnik u koji se crplila voda do određenog tlaka, dopuštajući sustavu da služi potrebama vodoopskrbnog sustava. Ovaj uređaj omogućuje vam izbjegavanje stalnog pokretanja motora pumpe i osiguranje stabilnog pritiska i tlaka u sustavu;
• Pumpa. U tom svojstvu najčešće se upotrebljavaju centrifugalni agregati sa samopodukcijom ili vrtložni agregati. Sustav za isporuku može se opremiti daljinskim ili unutarnjim izbacivačem koji povećava mogućnost usisavanja zbog Bernoullijevog efekta, smanjujući ukupnu učinkovitost sustava;

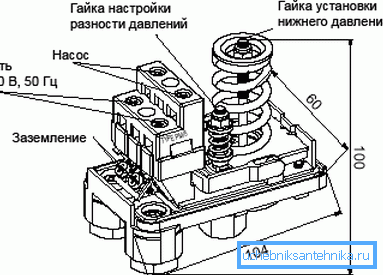

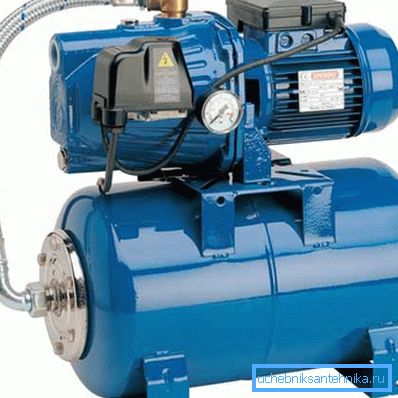

• Prekidač tlaka Ovdje vidimo element automatskog upravljačkog sustava, koji je konfiguriran tako da kada se tlak podigne iznad unaprijed određene vrijednosti, relej isključuje napajanje motoru pumpe i kad padne tlak ispod unaprijed određene vrijednosti, motor se ponovno uključuje;
• Provjerite ventil Ovaj element sustava ne dopušta tekućinama da protječe u suprotnom smjeru i ostavljaju spremnik ili mlaznicu za ubrizgavanje vode, jer ako zrak uđe u sustav, crpka može uspjeti;
• Čvor snage povezivanja. To je obična jednofazna ili trofazna (ovisno o izvedbi) utikača za odgovarajuću utičnicu, a također sadrži i osigurače i uzemljenje.

Akumulator je vrlo jednostavan: unutar čeličnog cilindra nalazi se gumena žarulja oko koje se nalazi komprimirani zrak. Kruška je povezana s ulazom, gdje se crpka voda kroz povratni ventil, i odakle ta voda ulazi u vodovod kad je slavina ili drugi sanitarni uređaj otvoren.

Prilikom pumpanja vode kruška povećava volumen, komprimiranjem zraka u cilindru. Dakle, kinetička energija crpnog motora pohranjena je kao potencijalna energija komprimiranog plina koji nastoji istisnuti tekućinu s kruške. Na ulazu u tlačnu sklopku sklopa cilindra, koji je ugrađen u jaz u krugu napajanja motora crpke.

Pomoću posebnih matica relej se podešava tako da kada se postigne gornja granica tlaka, relej otvara krug i motor se isključuje. Zatim, kada se tijekom rada rada napaja voda u vodovod, pritisak u cilindru akumulatora padne, a kada tlak koji je postavio prijemnik postavlja nižu granicu tlaka, relej zatvara strujni krug i motor opet počinje pumpati vodu u žarulju baterijskog cilindra.

Obratite pažnju! Dizajn crpne stanice temelji se na principu samoregulacije ili automatske kontrole sustava. Vrijednosti pumpe uključenog i isključenog tlaka određuju se na temelju parametara vodoopskrbnog sustava, broja točaka usisavanja vode, dobre produktivnosti i ostalih parametara.

vrsta

Da biste saznali kako odabrati crpnu stanicu za bušotinu, morat ćemo razumjeti vrste stanica i razumjeti njihove razlike..

Postoje tri glavne vrste sustava, ovisno o dizajnu tekućeg usisnog sustava:

1. Izravni usisni sustav. Crpka stvara vakuum u usisnoj cijevi vode, a atmosferski tlak gura tekućinu u ovu cijev. Problem sustava je da, zbog ograničenog tlaka zraka u atmosferi našeg planeta (oko 1013, 25 hPa), stupac vode koji ovaj pritisak može podići je nešto više od 10 metara;
2. Sustav s integriranim ejektorom. Ovdje dolazi do neizravnog usisavanja vode: crpka stvara mlaz, koji pri prolazu kroz mlaznicu ejektora stvara sniženi tlak u usisnoj komori i pod njezinim djelovanjem izvlači vodu iz bušotine. Prednost ovog sustava je da je crpka osigurana protiv suhog rada, jer kontinuirano pumpa vodu u krug za recirkulaciju;

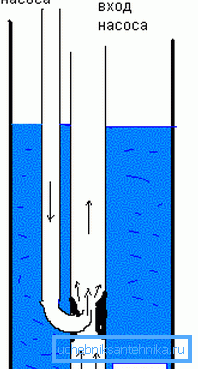

3. Sustav daljinskog izbacivanja. U ovom slučaju, projekt pretpostavlja da je ejektor uronjen u bušotinu, a sada nas visina stupca ne odnosi na nas, budući da se aparat nalazi u blizini zrcala za vodu. Ovdje, usisavanje se također provodi zbog Bernoullijeva učinka na neizravno, ali učinkovitost i učinkovitost sustava pada u korist mogućnosti podizanja vode iz velike dubine.

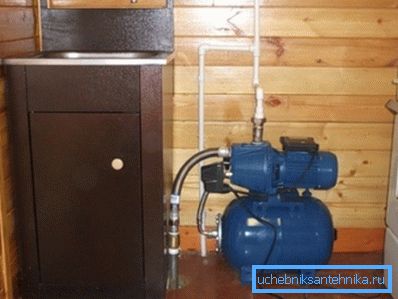

Prva vrsta sustava može koristiti pumpnu stanicu za Abyssinian bušotinu, budući da njegova dubina ne prelazi sposobnosti atmosferskog tlaka. Također, ovaj sustav je pogodan za plitke izvore pijeska, ali ako njihova dubina doseže 15 metara (sve što je veće od 9), takva stanica neće raditi.

Drugi tip ima isti opseg kao i prvi, jednostavno je zaštićen od pukotina uslijed zračnih čepova koji ulaze u cjevovod. Ovo je progresivniji dizajn, ali njegova je cijena veća.

Sustav s daljinskim (potopom) ejektorom omogućuje vam pumpanje vode s dubine od oko 40 metara. Najčešće se ova opcija koristi na dubini od 20 metara ili 25 metara, ali izvedba takve crpke ograničena je na nisku učinkovitost i stoga ne radi dobro za farme s velikim brojem točaka za unos vode.

Postoje i konstrukcije u kojima se umjesto hidroakumulatora koristi spremnik za pohranu, u kojem se crpka uključuje i isključuje pomoću mehanizma za plovak. Takav model se smatra zastarjelim, jer će voda preplaviti vašu kuću kada plovica ne uspije, a mi nećemo detaljno razmišljati o tome.

Za praktičnost izračunavanja potrošnje vode vodoopskrbe kod kuće sastavili smo tablicu s prosječnim vrijednostima potrošnje različitih vodovodnih instalacija:

Ako dodate protok svih točaka vode, dobit ćete potrebnu izvedbu potrebnu za istovremeni rad svih dodirnih točaka.

Obratite pažnju! Da biste odredili vrstu opreme koju trebate, trebali biste znati razinu vodenog zrcala u bušotini (dinamičkoj razini), kao i potrebnu izvedbu sustava za opskrbu vodom. Poznavajući ove parametre, možete jednostavno odabrati željenu jedinicu.

prednosti

Kao što je poznato, ne samo površinske postaje nego i podvodne crpke koriste se za opremanje akvifera. Koje su prednosti vanjskih jedinica za podmazivanje?

Malo ih nema, ali su vrlo značajni:

• Najvažnija prednost je niska cijena u usporedbi s skupim dubokim uređajima. Ako ne trebate osigurati veću učinkovitost ili crpiti vodu iz velike dubine, nema puno smisla trošiti novac na podmorski uređaj za dobro;
• Površina omogućuje jednostavno i praktično podešavanje opreme za održavanje i popravak u slučaju kvara ili nesreće. Za izvođenje čišćenja ili podešavanja dubokih bušotina potrebno ih je ukloniti iz kućišta, što je prilično uznemirujuće i nije uvijek lako;
• Kada se uređaj ne uspije, može se lako zamijeniti, budući da trošak zamjene takve crpne opreme za bunar neće biti pod velikim utjecajem obiteljskog proračuna, a složenost rada je dostupna čak i amateru;
• Uređaj s ugrađenim ili udaljenim ejektorom ne boji se ulaska zraka u sustav, jer krug za recirkulaciju neprekidno ispušta vodu s pumpom;
• Mnogi modeli postaja mogu se koristiti kao prijenosna opcija za zalijevanje vrtova ili druge namjene.

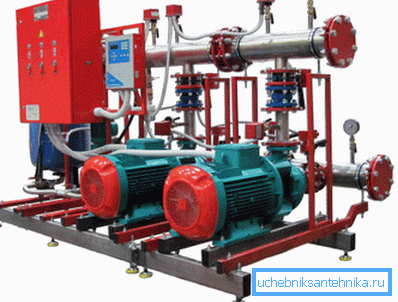

Obratite pažnju! Kao što se može vidjeti iz karakteristika, preporučljivo je koristiti sustave za površinsku vodu u zemlji, na maloj farmi, u privatnom kućanstvu s niskom potrošnjom vode. Za održavanje artesijskih bunara ili vrlo velikih farme takve postaje nisu prikladne.

mane

Kao i svaka druga oprema, uređaji za prijenos površinske vode imaju nekoliko nedostataka:

• Dubina bušotine, koju može poslužiti konvencionalna stanica bez potonuća ejektora, nije više od 8 do 9 metara. Zašto ne 10.3? To je zbog gubitka i ne-idealnih radnih uvjeta opreme;
• Površinska pumpa ili centrifugalna postaja stvaraju prilično osjetljivu buku, a kad se oprema nalazi unutar kuće, ta će buka čuti njezini stanovnici;
• Kada čuvate ljetnu kućicu za zimu, jedinica koja se nalazi na površini mora biti skrivena ili oduzeta s vama, jer može biti ukradena ili oštećena;

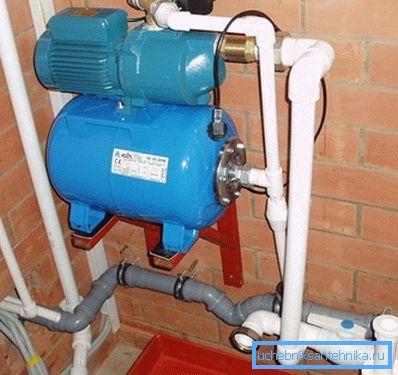

• Postaja zahtijeva određeno mjesto u tehničkoj, komunalnoj ili podrumskoj sobi, što nije uvijek moguće dodijeliti;
• Kad motor radi, dovodi se dovoljno snažna vibracija koja može naštetiti okolnim građevinskim konstrukcijama i cjevovodu spojenom na sustav.

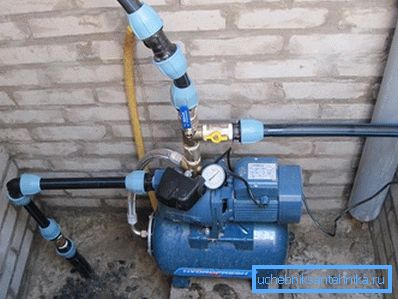

Obratite pažnju! Unatoč svim nedostacima i ograničenjima, uobičajena crpna stanica s pritiskom od 45 metara dovoljna je za potrebe obitelji od 4 osobe.

montiranje

Za one koji žele spojiti opremu vlastitim rukama, sastavili smo malu instrukciju:

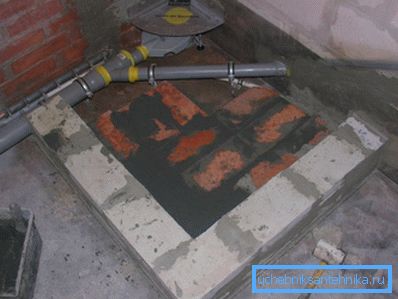

1. Na odabranom mjestu postaje napravimo čvrst temelj. Najprikladniji način je da se postigne podij od opeke ili betona visokog 1,2 - 1,4 metra;

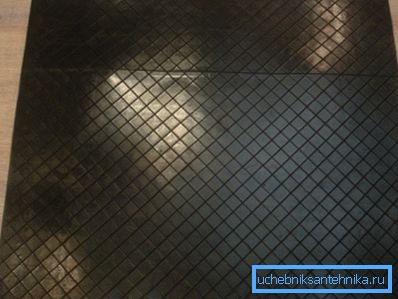

1. Postavljamo gumenu podlogu s debljinom od 10 do 20 mm na postolju kako bi se prigušili vibracije. Instaliramo kompleks na noge, pričvrstimo noge sidrenjem na postolje kroz montažne rupe;

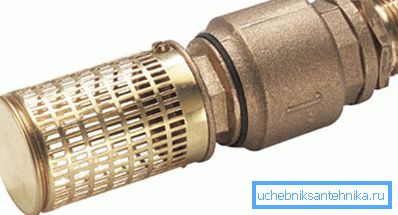

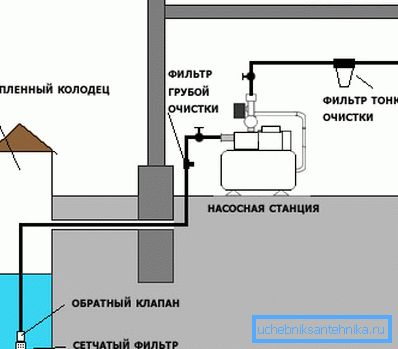

1. Od bušotine do mjesta crpljenja, kopamo jarak duboko ispod razine zamrzavanja tla u kojem položujemo cjevovod od polietilena ili druge plastike. Dopunjujemo usisni kraj cijevi s kontrolnim ventilom i grubim filtrom (redovita mala mreža od nehrđajućeg čelika;

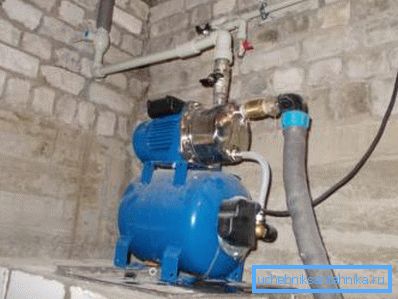

1. Na kraju cijevi koja dolazi iz izvora vode navlažimo čeonu spojnicu s vanjskim navojem, na koji stavljamo kontrolni ventil, zatim metalni kutni prsten, nakon čega slijedi ravni klin "američki". Sve je to povezano s usisnim lukom sustava;

1. Izlazna jedinica uređaja nastavlja se s "američkom" dizalicom na koju pričvršćuje kombinirani rotirajući spoj (90 stupnjeva) od polipropilena na niti. Spojite cijev za vodu na spojnicu;

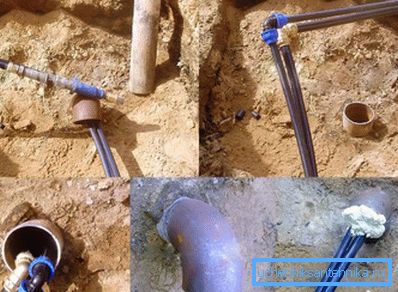

1. Vertikalna usisna cijev spojena je s vodoravnim dijelom podzemnog cjevovoda s zakretnim spojnicama ili spojnicama;

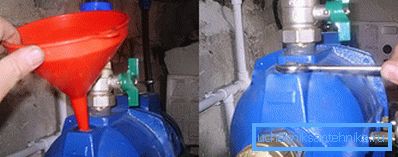

1. Napunite crpku vodom kroz posebnu rupu (pročitajte upute za uređaj), otvorite slavine i napravite probni rad sustava;

1. Ako je test uspješan, kopamo rovove i zatvorimo i zatvorimo mjesto gdje cijevi ulaze u bušotinu.

zaključak

Kao što se može vidjeti iz naših uputa, instalacija i spajanje crpne stanice nije tako teško. Da biste sastavili vodovod, možete nazvati čarobnjaka, a to možete učiniti sami slijedeći točke navedene u uputama. Također vam pomažu u videozapisu u ovom članku.
