Pa konstrukcija: ono što trebate znati

Gradnja bušotine je jedan od glavnih i najvažnijih dijelova tehničkog dijela projekta izgradnje građevine. Da bi kompetentno izradio takav projekt potrebno je razumjeti komponente ovog dizajna i njihove svrhe.

Razgovarat ćemo o tome što se sastoji i o tome kako njegovi dijelovi djeluju.

Kućište uređaja

Opće odredbe

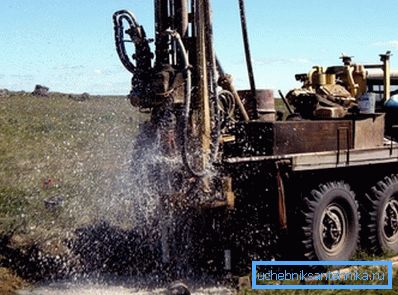

Kao što je poznato, svaka građevina počinje s dizajnom, a jedno od najvažnijih pitanja koja treba odgovoriti kao rezultat dizajnerskog rada je konkretan izgled koji će dizajn artesijske izvedbe..

Razviti i precizirati dizajn buduće strukture u skladu s jednim ili drugim specifičnim uvjetima bušenja karakterističnim za područje.

Krajnji je cilj ispuniti zadatak, to jest:

• Postizanje dubine projektiranja dna, koja će omogućiti izradu planiranog volumena vode po jedinici vremena tijekom predviđenog vijeka uporabe;
• Uspješno otkriće vodonosnika. Ovo je neophodan uvjet za pravilan rad strukture, jer ne samo brzina protoka, već i kvaliteta proizvedene vode ovisit će o tome kako se provodi otvaranje i razvoj vodonosnika;
• Postizanje mogućnosti provođenja cjelokupnog kompleksa planiranih radova, uključujući istraživanje, istraživanje, rudarske operacije itd.

Istovremeno, sljedeći čimbenici utječu na konfiguraciju i dizajn parametre bilo kojeg bunara:

• Odabrano je u skladu s podacima geološkog metoda istraživanja bušenja i prolazom problemskih sekcija dionice. Oprema koja se koristi i složenost utvrđivanja debla kućišta, manžeta, žlijezda i drugih sredstava ovisit će o načinu korištenja stijene;
• Složenost i značajke strukture geološkog dijela. Važno je uzeti u obzir sve moguće komplikacije povezane s problemskim područjima i značajkama pasmine u njima. Potrebno je odmah odabrati opremu za bušenje i metode izolacije neiskorištenih produktivnih formacija, kao i metode za zaštitu osovine od urušavanja, klizanja i prelijevanja;
• Svrha bušotine. Ovisno o ekstrahiranom mineralu, građevinski uređaj može se jako razlikovati, uključujući dubinu, promjer, materijale, opremu itd. Odvojena skupina sastoji se od istraživačkih, inteligentnih, parametarnih i drugih posebnih objekata;
• Način otvaranja vodonosnika. Važan čimbenik koji određuje strukturu i dizajn proizvodnih i filtracijskih cijevi, šupljina, podzemnih injektiranja i mnogih drugih dijelova bušotine.

Obratite pažnju! Dizajn postrojenja mora biti u skladu s pravilima i propisima donesenim u uredbama Gosgortekhnadzor Ruske Federacije, kao i zahtjevima za zaštitu podzemlja i okoliša. Projekt budućeg objekta podliježe obveznom odobrenju od strane kontrolnih tijela, prvenstveno u područnom uredu Gosgortekhnadzor Ruske Federacije i SES-a.

Za interval produktivnog oblikovanja izbor i opravdanost strukture smanjuju se kako bi se osigurao najbolji uvjeti za protok vode.

Taj dio bunara trebao bi biti sposoban za rješavanje takvih problema:

1. Pružanje i provedba najboljih uvjeta za razvoj i odvodnju proizvodnog (vodonosnog) rezervoara;
2. Postavljanje parametara pokopa objekta u vodonosniku stijene, koji može pružiti najproduktivniju dugoročnu proizvodnju pitke vode;
3. Visokokvalitetna učinkovita izolacija produktivnog sloja od susjednih i obližnjih vodonosnika kako bi se izbjegao preljev i miješanje vode;
4. Zaštita produktivnog vodonosnika od štetnih utjecaja cementne kaše koja se koristi u cementiranju, ili potpuno smanjenje utjecaja tog utjecaja na propusnost stijene rezervoara vode.

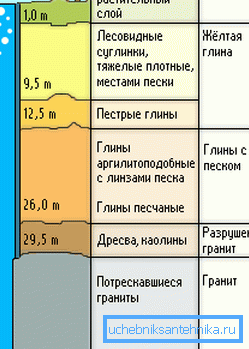

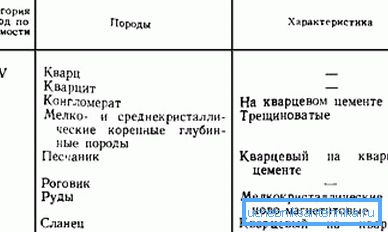

Kako bi se utvrdili osnovni parametri strukture i potrebne mjere tijekom izgradnje bušotine, izrađena je studija geološkog dijela, prema rezultatima zaključaka o lokaciji i obilježjima glavnih intervala koji treba izolirati kućištem.

To može uključivati ​​intervale katastrofalnih akvizicija, visoko plastičnih gline, slane slojeve, vodonosnice, labave stijene i intervala s nekompatibilnim uvjetima bušenja.

Kolona za kolutiranje

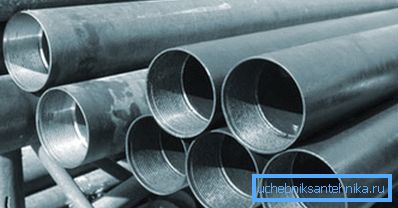

Niz čahure je sustav cijevi koji se spuštaju u bušotinu kako bi se ojačali, kao i izoliranje opasnih slojeva i slojeva s nekompatibilnim uvjetima bušenja. Ovo je jedan od glavnih sustava za projektiranje rudarstva, a ne samo bušotina.

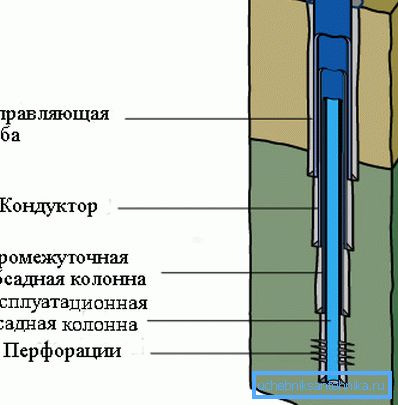

Po dogovoru i uređaju postoje četiri glavne vrste kućišta:

1. Smjer. Ovo je naziv najvišeg cijevi, koji je ugrađen prije svega kako bi zaštitio usta konstrukcije od erozije i klizišta;
2. Dirigent. Može započeti gradnju, igrati ulogu smjera i može ga nastaviti. Koristi se za zaštitu gornjih labavih slojeva sekcije od kolapsa, za izolaciju vodonosnika podzemnih voda, kao i za ugradnju opreme za razgradnju na bušotini (ako je potrebno);
3. Srednji. Koristi se kada se pojave komplikacije u procesu bušenja dubljih slojeva za pričvršćivanje i izoliranje preklapajućih intervala, čiji uvjeti bušenja nisu kompatibilni s uvjetima bušenja naknadnih slojeva stijene. S prolazom istog tipa, trajni i stabilni slojevi se ne koriste;
4. Operativno. Donji dio stupca, koji služi za izdvajanje vode i izoliranje neželjenih horizonta.

Na uređaju mjesta za usmjeravanje može se koristiti betonsko staklo od ZhB prstenova ili lijevanje. Također je dopuštena upotreba čeličnog kućišta velikog promjera.

Da bi ih ugradili, rupa se buši s dubinom od 4-8 metara do razine pojave otpornih tlačkih stijena, koji su najčešće vodootporni potplat za horizont podzemne vode.

U rupu je ugrađena cijev potrebne duljine i promjera, nakon čega je prostor između zidova cijevi i rupa ispunjen kamenom i cementnim mortom kako bi se uklonila mogućnost prelijevanja vodene cijevi i podzemne vode pješčane formacije.

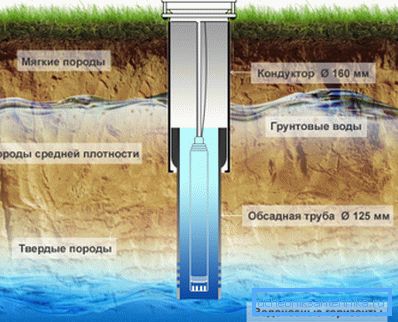

Sljedeće, mjesto se razvija na dubini od 50 do 400 metara, a sljedeći stupac je ugrađen u bušena bušotina - vodič - koji se sastoji od zavarenih čeličnih cijevi. Anuza se također cementira kako bi bolje izolirala problematična područja.

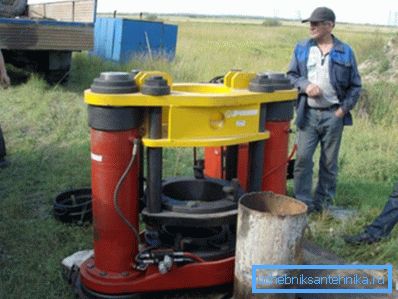

Zatim pokušajte bušiti mina na dubinu dizajna. Ako to ne uspije, svrdlo počiva na složenim horizontima i postaje neophodno preklapati nepredviđene ili neplanirane za eksploataciju produktivnih slojeva, zatim se u bačvu postavlja posredni stup.

Tada se postupak može ponoviti nekoliko puta, a broj međupolaka u ovom slučaju se povećava.

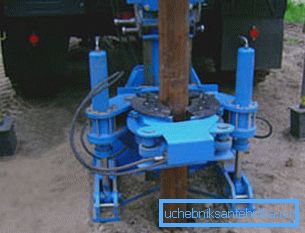

Konačno, nakon dostizanja dubine dubine projektiranja, u bušotini se instalira proizvodni niz, koji je konstruiran izravno za ekstrakciju i vađenje fosilne vode na površinu.

Na dnu, na cipeli, nalazi se zona s perforacijom cijevi (filterskog stupca) i cementnog kamena, koja služi za prikupljanje i filtriranje vode iz izvora iz velikih čestica stijene.

Obratite pažnju! Razmaknica je također cementirana s cementnom suspenzijom, za koju je na donjem kraju cijevi napravljen cementni manžet koji sprječava prodiranje otopine u vodonosnik. Za cementiranje gornjih cijevi koriste se posebne brtve za ove namjene.

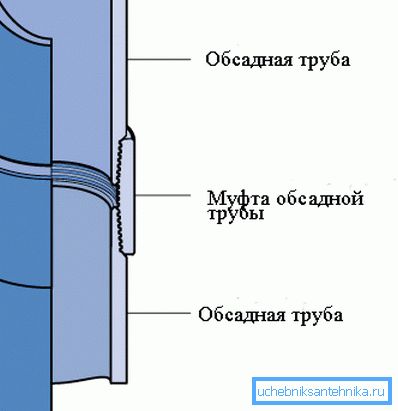

Cijevni spojevi u stupovima izrađuju se navojnim spojnicama s višesmjernim navojem. Za artikulaciju stupova mogu se koristiti razni adapteri s koničnim dijelom, u ovom slučaju upotreba dodatnih kutije nije obavezna.

dozvole

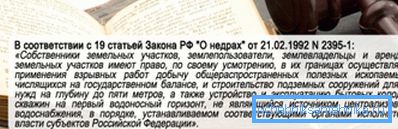

Ako odlučite izgraditi dobro na vlastitoj web stranici vlastitim rukama ili uz sudjelovanje profesionalne organizacije, trebat će vam dopuštenje.

Može se reći drugačije: teško ćete uspjeti sami bušiti artesijsku bušotinu, a tvrtka za bušenje čak neće raspravljati o mogućnosti pokretanja posla u nedostatku dopuštenih dokumenata.

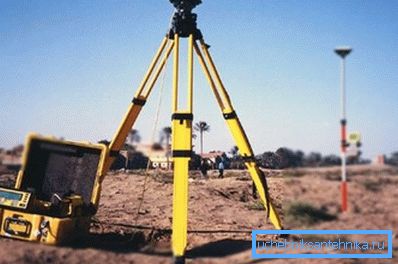

Da biste ih dobili, trebate kontaktirati lokalnu upravu - geodetsko središte. Geokemijski centar vašeg područja razmotrit će prikladnost bušenja, a ako nemate alternativne izvore vodoopskrbe, najvjerojatnije ćete dobiti prethodnu autorizaciju.

Zatim ćete poduzeti sve vrste inspekcijskih tijela koja će proučiti teren i procijeniti rezervate vode u ovom vodonosniku, uzimajući u obzir već izgrađene i korištene bušotine.

Trebat će vam informacije o nadolazećem radu i aktivnostima: projektiranju i dubini bušotine, točnoj lokaciji na mjestu, procijenjenoj količini crpljene vode i tehnologije bušenja.

Na temelju podataka koje ste dali, grupa stručnjaka odlučuje postoji li dovoljna količina zaostale protoka izvora kako bi udovoljila vašim potrebama vode, bez štetnog utjecaja na funkcioniranje ekosustava regije.

Isto tako, uputa uključuje provjeru vaše sposobnosti pružanja potrebne sanitetske i tehničke sigurnosti teritorija (mogućnost stvaranja zone isključivanja oko bušotine, pomicanje septičkih jama, kanalizacije, komposta i parkirališta) izvan ove zone.

Kao rezultat toga, s uspješnim završetkom svih faza registracije, dobit ćete dozvolu i licencu za dobro. Licenca ukazuje na ime, adresu i značajke vlasnika, jer je glavni objekt, čija cijena može premašiti trošak stambene nekretnine. Po dovršetku gradnje, dobit ćete tehničku putovnicu na bušotinu.

zaključak

Dizajn bušotine i njegovog dizajna su međusobno povezani i temeljne faze pripreme za izgradnju dubinske strukture za proizvodnju vode (više od 30 metara). Prilikom rada potrebno je uzeti u obzir sve nijanse geološkog presjeka i moguću opasnost od onečišćenja i prelijevanja vode, te se trebaju razviti mjere za uklanjanje ove opasnosti. Videozapis u ovom članku pomoći će detaljnije razumijevanje teme.
