Pa vodoopskrba shema: nekoliko opcija za sve slučajeve

Čini se da je vrlo ozbiljno poduzeće iskopati bušotinu i osigurati njegovo normalno funkcioniranje. Potrebno je puno posla. Ali ovo je upravo ono što će biti "cvijeće". "Bobice" je sve pravi posao, započet će tek kasnije, kada počnete implementirati svoj plan vodoopskrbe, ovdje vam je potrebna stvarna vještina i određeni troškovi.

Glavne točke

Štoviše, ako takav rad nije unaprijed predviđen, to je osuđeno na ozbiljne poteškoće u provedbi:

• prvo, cjelokupni sustav vodoopskrbe treba unaprijed promišljati, čak iu fazi projektiranja kuće;
• drugo, Potrebno je povezati ovu shemu s već utvrđenim mjestom kopanja bušotine;
• treće, prilikom izrade bušotine, potrebno je osigurati slavinu u zidu bušotine, koja će ući u kuću; mora se imati na umu da uklanjanje i sama brtva moraju nužno biti ispod razine zamrzavanja tla u hladnoj sezoni, a to je još jedna mala studija.

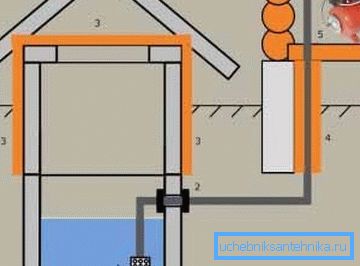

Ako su sve te nijanse pomno promišljene i implementirane, provedba projekta bit će mnogo jednostavnija, a u jednostavnoj verziji će izgledati kao na slici "A":

• 1 - u bunaru nalazi se filter s kontrolnim ventilom, ugrađenim ili vanjskim;
• 2 - sustavi za brtvljenje izlaza cjevovoda iz izvora; savjetujemo vam da obratite pažnju na savršenu kvalitetu pečenja ovog izlaza;
• 3 - izolacija gornjeg dijela bušotine; to ne mora biti obvezatan, ali visoko preporučeni dio cijele strukture;
• 4 - izolacija cijelog dijela vanjske cijevi; to je vrlo važno i ni u kojem slučaju ne savjetuje da ga ne zanemarimo;
• 5 - oprema za pumpanje već u zgradi; Napominjemo, ovo je značajka ove sheme, često je crpka instalirana u samom bušotini, što će biti jasno prikazano dijagramima u nastavku.

Shema je složenija s vrlo važnim dodatkom

Ne preporučuje se izravno ispumpavanje vode izravno u sustav opskrbe vodom za kućanstvo, potrebno je instalirati vodeni kolektor u obliku spremnika od 40 do 60 litara koji će, između ostalog, omogućiti kuću u slučaju nepredviđenih situacija.

Takva shema s spremnikom može imati sljedeće elemente:

• A - sloj šljunka, najbolje od svega - silicij, koji je izvrstan dodatni prirodni filtar;
• B - potopna pumpa; ovdje je crpka izravno u bunaru, za razliku od prethodne sheme;
• C-povratni ventil; ali taj je element izveden iz izvora;
• D - cijela shema je izgrađena na tri razine: dobro - podrum kuće - samu sobu; ovdje "D" je podrumski pod;

• E - spremnik za sakupljanje vode;
• F - manometar - bitan element kontrole tlaka;
• G - tlačna sklopka - i to je već nužno za hitno prestanak napajanja u slučaju maksimalnog gubitka ili snažnog povećanja tlaka;
• H - grijač vode, kao element sustava već kod potrošača.

Dobar savjet! Prilikom izrade sustava svakako razmotrite korisnu značajku prikazane sheme s spremnikom - ovdje su razine postavljanja svih elemenata. Dakle, jasno je da je dubina bunara 6 metara, sloj šljunka na dnu je 50 cm, od gornje vode iznosi 3 metra, a pod podruma je na dubini od 2,5 metra.

Posebnu pažnju posvećujemo - crpka se nalazi na udaljenosti od 1,5 m od šljunka - ovo je dosta, za normalno funkcioniranje crpke preporučujemo da ga postavite na visini od 70-80 cm od dna.

Napredni krugovi za sve prigode

Prvo, razmotrite shemu u kojoj se isporučuje vrlo izbirljiv stav prema čistoći vode i to je uvijek dobrodošlo. Ipak, ima jedan nedostatak koji se može činiti značajnim.

Trofazni krug za čišćenje

Uvesti još jednu opskrbu vodom koja se sastoji od:

• A - potopna pumpa;
• B - ovdje je razina podzemnih voda;
• C - dobro izolacija; često korištene ploče pjene 10 inča;
• D - bušotina za zaštitu od ostataka i kiše;
• E - vodovod s žicom za grijanje 100 W; vrlo važan, ali i skupe dio sheme, s obzirom na cijenu električne energije za stalno grijanje od listopada do travnja;

• F - spremnik za vodu;
• G - druga, već moćnija pumpa u obliku punopravne crpne stanice;
• H - dotaknuti potrošača;
• I - plutajući mehanizam za upravljanje radom podvodne pumpe; imajte na umu da se rad crpke ne nadzire tlakom u sustavu već razinom vode u spremniku; kada razina u spremniku dosegne graničnu vrijednost, crpka u bušotini prestaje raditi;
• J - sustav za pročišćavanje vode; Doista, samo višeslojni sustavi daju pravi efekt pročišćavanja vode, svaki stupanj u kojem je odgovoran za njegov zadatak dovođenja vode u red;
• K - povratni ventil.

Navedimo sljedeće nedostatke prikazane sheme:

• možete bušiti bunar na mjestu bušotine kako biste osigurali vodu za svoje stranice;

• ali dobre i isplativo dobro vode vam je stalno dostupna i vlastitim rukama; možete voditi vodu u kuću ili kroz cjevovod ili, uzimajući ga odozgo, koji se naziva "na starom načinu" - kantu; ova je prilika vrlo korisna za odlazak;
• na predstavljenoj shemi, ova je mogućnost isključena zbog potpunog blokiranja izlaza na vrhu na vrhu pomoću grijača; To bi se trebalo prepoznati kao manji nedostatak sheme.

Usredotočimo se na zaštitu

Zaštita svih elemenata vodoopskrbnog sustava od smrzavanja kada je u pitanju dobavljanje iz bušotine je vrlo važno.

Slijedeća shema može poslužiti kao primjer u ovom pogledu:

• A - ova udaljenost od filtera ne smije biti manja od 50 cm;
• B - filtar za sito;
• C-povratni ventil;
• D-cjevovod;
• E - pažljivo zatvoreni izlaz iz bunara;
• F - te i ispusni ventil, kao element zaštitnog mehanizma;

Dobar savjet! Sigurnosna drenaža vode iz sustava je vrlo važna, ali često se izvodi na katu, na zemlji blizu bunara. Ako odaberete ovu opciju, savjetujemo vam da izvadite što je moguće više iz izvora, s najupadljivijom zaštitnom zaštitnom glinom oko bunara.

• G - izolacijske ploče; možda zagrijavanje na ovom mjestu je pretjerana mjera zaštite;
• H - kompresor s funkcijom aeracije; element zaštite je ušao u shemu čak i ovdje - prozračivanje vode, zasićenost kisikom, jedna od najučinkovitijih metoda čišćenja oksidacijom nečistoća, prije svega - metala; oksidacija se sakupi na dnu u obliku precipitata koji se mora sakupiti;
• Ja - dobro;

• J - utičnica za elektronički upravljački sustav - zahtijevane zadatke;
• K - zagrijan cjevovod;
• L - zaštita električnih kabela;
• M - kabel položen je na dubini od 50-70 cm;
• O je dubina zamrzavanja tla; zabilježite nedostatak sheme - cijev treba polagati 20-30 cm ispod razine zamrzavanja;
• P - izolacija; kao što pokazuje praksa, tako organizirana toplinska izolacija ne daje željeni učinak, bolje je zagrijati cijev izravno;
• Q - automatsko zaustavljanje sustava za 6-10 ampera;
• R je element zaustavnog sustava već na 25 A;
• S - kabel za grijanje;
• T-crpna stanica;
• V-cijev; preporučeni promjer - 32 mm;
• U - uzemljenje, koje nikada ne smije zaboraviti.

Rješavanje problema postavljanja podvodne crpke

Pravilno postavljanje u bušotini podvodne pumpe pomoći će osigurati odgovarajući tlak vode i njegovu kvalitetu. Kada govorimo o ispravnom položaju, mislim na udaljenost pumpe na dno bušotine - ona bi trebala biti najmanje 50 cm, a idealno 60-70.

Ako je crpka postavljena niže, podići će sedimenti s dna, koji će strujati u cjevovod i time smanjiti kakvoću vode.

Donji dijagram prikazuje dvije mogućnosti postavljanja podvodne pumpe:

• I - vertikalni položaj, kada to dopušta razina vode u bušotini i dimenzije pumpe, najpoželjniji položaj;
• B - vodoravni položaj; to se koristi samo kad nema dovoljno vode u bušotini, a udaljenost do dna od 15 cm koju su odredili programeri mora biti prepoznata kao neprihvatljiva, ali često se ne može ništa učiniti; Samo jedan zaključak - najvjerojatnije će primarna ulazna voda biti muddied i morat ćete instalirati dodatne filtre.

Konstitutivni elementi sheme su:

• A - ovo je problematična udaljenost od 15 cm;
• B - u ovoj situaciji je potrebno koristiti fleksibilnu cijev od 1 inča;
• C-povratni ventil;
• D - 32 mm cijevi;
• E - već postoji udaljenost od 50 cm i to je normalno;
• Ventil za ispuštanje i sigurnosni ventil;
• G - izolacija;
• H - električna utičnica - uvijek korištenje električne energije na otvorenom prostoru uzrokuje probleme s zaštitom od izlaganja okolišu;

• I kompresor s funkcijom aeracije;
• J - dobro;
• K-utičnica;
• L - izlaz iz bušotine, kvaliteta priključaka ne smije uzrokovati nikakve pritužbe;
• M - zaštita kabela;
• O - sam kabel, koji se preporuča postaviti na dubini od 50-70 cm, ali se podudara s tom razinom s dubinom zamrzavanja tla;
• P je dubina prodora mraza;
• Q - izolacija;
• R-32 mm cijevi;
• S - uzemljenje;
• T - automatska pluta za 3-6 A;
• V-utikač 25 A;
• U-kabel za grijanje;
• W - tlačna sklopka.

Ne zaboravite na kuću

Nemojte zaboraviti, na kraju, zbog čega je počela sva zbrka - radi opskrbe vodom kod kuće.

Ispod je dijagram koji otkriva nijanse veze s tzv. Potrošačke strane:

• 1 - odvodni ventil, koji se mora nalaziti ispod filtra i crpne stanice, trošak pogreške je jednostavan - nizak ni nikakav tlak vode;
• 2 - trostruki izlaz iz grubog filtra;
• 3 - grubi filtar;
• 4 - cijevi od nehrđajućeg čelika 1 inča debljine i 15-20 cm duge;
• 5 - hidroakumulator;
• 6 - motor i pumpa sa reduktorom;
• 7 - tlačna sklopka s manometrom;
• 8 - dizalica okrenuta usta prema gore;
• 9 - lijevak umetnut u ventil - mora biti iznad izlazne točke crpke;
• 10 - dodir koji vam omogućuje blokiranje linije iz grijalice;

• 11 - fino filtar s manometrom i odvodnim ventilom;
• 12 - odvodni ventil; Obratite pažnju na ovu značajku kruga - korištenje osigurača iz izvanrednih situacija - odvodni ventili su vrlo korisni i važni;
• 13 - ventil za smanjenje tlaka;
• 14 - odvodni ventil, njegova namjena - oslobađanje sustava prije početka hladnog vremena;
• 15 - usisne cijevi;
• 16 - povlačenje iz nehrđajućeg čelika ispod razine zamrzavanja tla;
• 17 - ventil za ispuštanje zraka;
• 18 - mješalica za toplu i hladnu vodu;
• 19 - ventil za zatvaranje;
• Kotao od 20 do 50 litara;
• 21 - ispuštanje vode iz sustava.

Kolektora hladne vode

Sustav vodoopskrbe - masa spojnica i kolektora. Ispod je primjer kolektora za distribuciju hladne vode isporučene iz bušotine.

Kolektor vruće vode može izgledati na isti način:

• A - do sudopera;
• B - za miješalicu za tuš;
• C - do wc-a i perilice rublja;

• D - u kuhinju;
• E-kolektorska cijev 32 mm (i 25);
• F - linija iz filtera;
• G - dalje do grijača.

Razdjelnik je prikazan na 4 prodajna mjesta, iako, naravno, možete povećati njihov broj po vlastitom nahođenju, ne zaboravljajući samo na odgovarajući porast opskrbnog pritiska.

nalazi

Da, život počinje tek kad završite s radom na bušotini. Sada ću morati dokazati svojoj obitelji da ne moraju cijelo vrijeme voditi vodu na ulici. Da biste to učinili, izvodimo iz bunara punopravni vodoopskrbni sustav, koji zahtijeva veliku predodžbu i rad.

Obavezno pogledajte dodatne videozapise u ovom članku, što vam može pomoći da odaberete potrebnu shemu, uzimajući u obzir vaše postavke i uvjete rada.
