Plastične bušotine za kanalizaciju: značajke dizajna i

Betonske i plastične bušotine za kanalizaciju koriste se za osiguranje pristupa cjevovodima u svrhu provjere, sprečavanja i popravljanja. Izbor jedne ili druge mogućnosti prilikom projektiranja kanalizacijskog sustava određen je osobitostima rada, financijskim mogućnostima i nizom drugih čimbenika.

U nastavku ćemo detaljno razmotriti točno one plastične proizvode, kao i obratiti pažnju na značajke njihove instalacije.

Svrha bunara

Kao što smo već napomenuli, glavna funkcija bilo kojeg kanala je osigurati pristup cjevovodu bez iskopa.

U isto vrijeme, ovisno o lokaciji ovog dijela, razlikuju se sljedeće skupine:

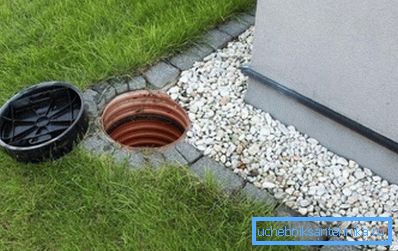

• Inspekcije, oni su ista revizija. Instaliraju se na ravnim dijelovima cjevovoda u određenom intervalu. Glavna funkcija šahtova je omogućiti praćenje stanja cijevi i po potrebi odrediti mjesto blokiranja. Korak montaže inspekcijskih točaka za autoceste promjera do 110 mm iznosi 20 metara, i do 150 mm do 35-40 metara.
• Rotary. Kao što naziv implicira, postavljeni su na mjestima gdje se cijev za kanalizaciju okreće. Nemoguće ih je bez njih, jer je na zavojima smanjena brzina protoka, a rizik od zastoja u prometu se povećava.
• Čvora. Navedite sjecište nekoliko autocesta. Najčešće se koristi u industriji, jer su u privatnoj gradnji takve situacije rijetke.
• Perepadnaya. Koristi se za projektiranje veze dviju cijevi, koje se nalaze na različitim visinama.

Obratite pažnju! Da biste uštedjeli, morate opremiti višenamjenske sustave, kombinirajući, na primjer, prekretnicu s mjestom revizije. U tom će slučaju ukupni trošak sustava biti nešto niži.

Prema regulatornim dokumentima, takve strukture moraju biti instalirane:

• Na dijelovima skretanja.
• Kod spajanja nekoliko cijevi ili na mjestu spajanja cijevi s glavnim.
• Umjesto promjene promjera ili nagiba cijevi.

Kao što vidite, raspon primjene tih dijelova je vrlo opsežan. U nastavku ćemo pokušati razumjeti sve nijanse njihovog dizajna.

Plastični proizvodi

materijali

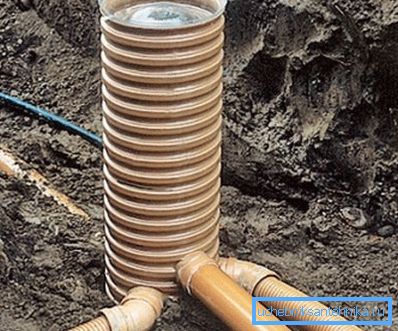

Kao što smo napomenuli gore, bušotine za kanalizacijske mreže mogu biti izrađene od armiranog betona i plastike. Istovremeno, polimerni proizvodi nedavno su bili najpopularniji.

Takve su konstrukcije ušle u moderno tržište prije otprilike 20 godina. Do danas su zamijenili beton u oko 40% europskih kanalizacijskih mreža. Ova brojka je znatno niža (nadamo se za sada), ali postupno se povećava udio plastičnih osovina za pregled.

Sljedeći sintetički materijali mogu se koristiti za izradu ovih dijelova:

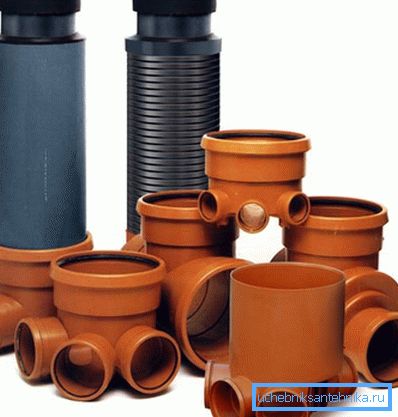

• Polivinil klorid. Razlikuje se s visokom trajnošću, ali kod jakog smanjenja temperature postaje krhka.
• polietilen. To je elastično, ali teško prenosi duge statičke opterećenja, gubeći izdržljivost na zavojima.
• polipropilen. Posjeduje visoke operativne strukture, ali visoka cijena djeluje kao ograničavajući čimbenik pri distribuciji tih proizvoda.

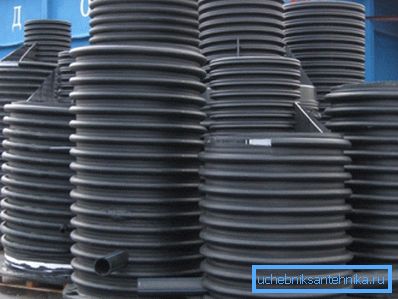

Također, relativno nedavno, sustavi zasnovani na kombiniranim materijalima i uređajima, u kojima cijevi velikog promjera djeluju kao potporni elementi, stekli su popularnost. Primjer su kanalizacijske bušotine iz KORSIS cijevi, čije su valovite ljuske pružaju izvrsnu nosivost.

Značajke dizajna

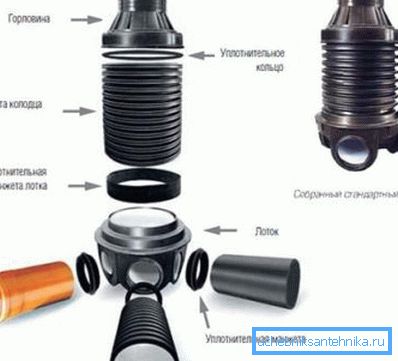

Tipična bušotina sastoji se od samo nekoliko dijelova:

• Vrat, koji je montiran u istoj razini s površinom zemlje. Obično vrat se isporučuje s pričvrsnicama za montažu otvora. (Vidi također članak Značajke plastične šahte za dobro.)
• Mine, povezujući vrat s dnom, radni dio.
• Ladica u kojoj se spajaju cijevi.

Što se tiče dizajna, postoji i nekoliko njih.

Najčešće susreti strukturnih elemenata uključuju sljedeće:

• Teleskopska cijev koja se slobodno kreće u odnosu na osovinu. Korištenje teleskopa s sedla za montažu otvora omogućuje vam postavljanje bušotine na željenu dubinu, olakšavajući pozicioniranje dijelova.
• Konusni dio spaja ladicu s vratilom ili vratom. Korištenje konusnih adaptera omogućuje vam ugradnju velikih ladica ispod standardnih otvora.
• Tijelo bušotine može biti bilo čvrsto (tada se koristi cijev za njegovu proizvodnju) ili se montira. Montažne konstrukcije sastoje se od prstena koji su hermetički povezani jedan za drugoga tijekom faze ugradnje.

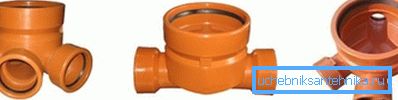

• Dno ladice često se kombinira s kinetom - posebnim razdjelnikom za nekoliko cijevi. Kinetta se mora odabrati ovisno o konfiguraciji kanalizacijske mreže, tako da nemamo besplatne veze.

Prednosti proizvoda

Gore opisani nacrti imaju niz prednosti koje im omogućuju da postupno uklope konkretne proizvode slične namjene s tržišta.

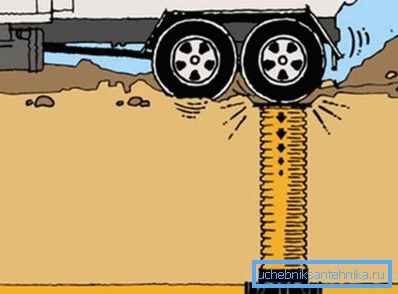

• Kućište ima visoku mehaničku čvrstoću.
• Zidovi cijevi i posuda su otporni na kemijski aktivne tvari.
• Dizajn vrata, vratila i kinete omogućuje ostvarivanje skoro uskih veza s minimalnim troškovima rada.
• Korištenje plastike kao glavnog materijala, kao i korištenje valovitih cijevi za izradu elemenata ležaja, omogućuje izgradnju struktura različitih oblika i veličina.

• Relativno mala masa proizvoda uvelike olakšava instalaciju.

Tehnika instalacije

Ako ste napravili izbor u korist plastike i kupili bušotinu, dimenzije odgovaraju vašim zadacima, možete ga instalirati sami.

Algoritam akcija u ovom slučaju je sljedeći:

• Za početak, kopamo jamu čija dubina je 30 cm viša od visine bušotine.

Savjet! Potrebno je odabrati dubinu tako da položeni cjevovodi ulaze u kinet bez visinske razlike. Bolje je to učiniti u fazi projektiranja cijelog sustava.

• Dno jame je pažljivo poravnato. Izlijte sloj pijeska pomiješan sa šljunkom na izravnavajućoj površini. Debljina sloja nakon tampinga bi trebala biti do 20 cm.
• Izlijte betonsku podlogu preko pijeska jastuka. Debljina estriha iznosi od 50 do 100 mm.

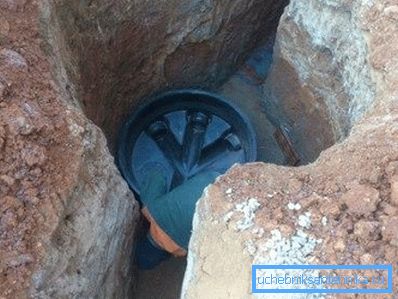

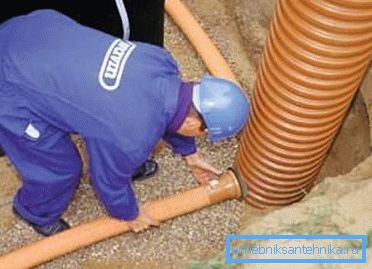

• Nakon što se beton osuši, postavljamo dno bunara ili ladicu s kinetom. Spojimo cijevi na potisak, osiguravajući čvrstoću svih spojeva pomoću gumenih spojnica.

• Ako je potrebno, izvadite obrezivanje vrata na željenu razinu. U pravilu, materijal se dobro rezati konvencionalnom pilom.

Savjet! Rezanje treba provesti u sredini ispupčene rebra valovite cijevi.

• Spojemo dno s okomitim dijelom (teleskopska cijev ili valoviti vrat), brtvljenje zgloba silikonom. Odozgo postavljamo obod i poklopac otvora. (Vidi također članak Plastični pokrovni poklopac: kako instalirati.)

Zatim moramo popuniti prazninu između zidova jame i samog bušotina. Uputa preporučuje slaganje sloja, pijeska i šljunka s dodatkom gline.

zaključak

Kanalizacijske bušotine od plastike su kompletna zamjena za tradicionalne betonske konstrukcije. Štoviše, u brojnim parametrima (trajnost, jednostavnost ugradnje itd.), Oni ozbiljno nadmašuju sustave izrađene od armiranobetonskih prstenova. Te proizvode možete detaljno proučiti tako da pogledate videozapis u ovom članku.
