Podešavanje prekidača tlaka vode za crpku

Tlačna sklopka je ključni element u automatizaciji crpke ili crpne stanice, daje signal za uključivanje i isključivanje crpke. Ovisno o proizvođaču i modelu, tvorničke postavke mogu se razlikovati, ali se u pravilu donji prag za uključivanje crpke postavlja pod tlakom od 1,4-1,8 bara, a prag za isključivanje iznosi 2,5-3 bara. Ali ponekad ove postavke prag rada nisu dovoljne za normalan rad vodovodnih uređaja pa je potrebno podesiti prekidač tlaka vode za crpku, odabir pojedinih parametara za njegovo uključivanje i isključivanje.

Dizajn i načelo rada

Prije nego počnete postavljati relej, morate razumjeti dizajn i načelo svog rada. Dizajn releja je prilično jednostavan i sastoji se od kontakata, opružnih ploča, na koju utječe pritisak vode.

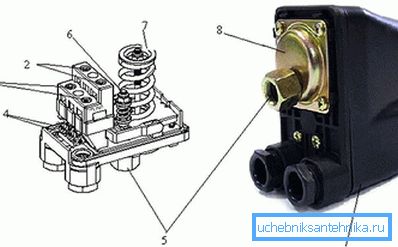

1. Kućište.
2. Kontaktna skupina za priključak crpke.
3. Priključnice za priključak na mrežu.
4. Priključci za uzemljenje.
5. Matica za povezivanje releja s vodom.
6. Prilagodba diferencijalnog tlaka izvora.
7. Minimalni tlak u opruzi.
8. Čvor čiji je klip i membrana.

Na metalnoj podlozi je pričvršćen na jednom kraju metalne platforme, koja može podići i pasti pod djelovanje klipa. Klip se pokreće tlakom vode. Platforma ima dva opruga (6,7), velika opruga (7) sprječava silu klipa (vode) i time balansira. Malo opruge (7) ne stupaju na snagu odmah, ali nakon što se platforma diže na određenu visinu, a čim platforma dotakne manju oprugu, klip se protivi silama oba izvora i povećava se otpornost klipnog sila, od tog trenutka platforma mora dosta porasti. kontakti otvoreni i crpka je isključena. Za otvaranje i zatvaranje kontakata susreće se mali zglob s oprugom. Čim se platforma podigne iznad ove šarke, kontakti se odbijaju i električni krug se otvara, čim djelovanje snage klipa (vode) slabi, platforma se spušta i kontakti se zatvore.

Velika opruga je odgovorna za uključivanje crpke, tj. Za donju granicu tlaka, a uz pomoć male opruge, podešava se trenutak isključivanja crpke, odnosno, postavlja se razlika između uključivanja i isključivanja.

podešavanje

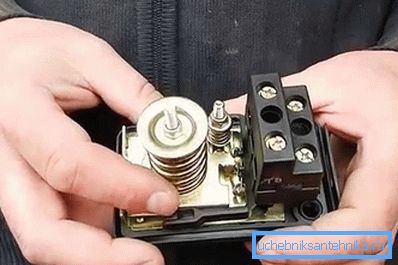

Na osnovu načela releja, njegovo podešavanje mijenja krutost između platforme na koju utječu pritisak vode i kontakti. Podešavanje se vrši mijenjanjem krutosti opruge, koja je ili komprimirana ili oslabljena, podešavanjem matica. Prije početka podešavanja potrebno je popraviti indikatore manometra tijekom uključivanja i isključivanja crpke. Zatim odspojite relej iz mreže i uklonite poklopac kućišta. Pomoću ključa, odvrnite ili uvijte matice, podesite potrebne parametre:

• ako je potrebno samo mijenjati niži prekidački prag (povećanje ili smanjenje), tada je potrebno pritisnuti ili otpustiti maticu na opruzi (7);
• za povećanje ili smanjenje gornje granice zaustavljanja crpke, potrebno je pričvrstiti ili odvrnuti maticu na oprugu (6), kada se zategnete - podignemo graničnu granicu pumpe, a kod odvajanja, naprotiv, smanjimo ga, povećavajući razliku između uključivanja i isključivanja;
• ako trebate mijenjati dva parametra odjednom, tada se donja granica najprije podešava pomoću opruge (7), a zatim namjestimo razliku pomoću opruge (6);

Sve promjene moraju se pratiti tlakomjerom. Vrijedno je razmotriti da promjenom razlike u tlaku smanjujemo ili povećavamo trajanje crpke, a to će se pojaviti pri promjeni tlaka u vodovodnoj mreži. Ako je razlika u tlaku manja, tlak u mreži bit će "glatki" bez vidljivih kapi, ali broj pumpi počinje povećavati, što može utjecati na njegov životni vijek.

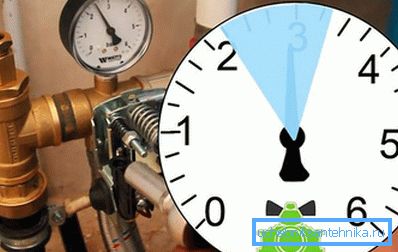

Značajke prilagodbe

Prilikom podešavanja, trebate zapamtiti da gornji tlak ne smije biti veći od maksimalnog tlaka koji crpka može stvoriti (možete je vidjeti u podacima crpke). Gornji tlak ne smije prelaziti 80% maksimalnog dopuštenog tlaka za određeni model, a ti su parametri navedeni u uputama za relej. Također prije postavljanja trebate provjeriti tlak zraka u kruškama hidrauličkog spremnika - mora biti niži prag od 0,2 bara pumpe. Drugi uvjet za podešavanje je razlika između uključenog i van tlaka, ona bi trebala biti unutar 1-1,5 bara. Promjenom parametara, ne možete zategnuti matice sve dok se ne zaustavi, to može dovesti do činjenice da se relej potpuno zaustavlja.

video

Ovaj video pokazuje kako podesiti tlačni prekidač za crpku:
