Podvodne pumpe za bunare: prvo poznanstvo

Kako dobro pumpa radi? Koje su karakteristike i kako odabrati potopnu pumpu za dobro? Što biste trebali obratiti posebnu pozornost prilikom instaliranja?

U članku ćemo pokušati odgovoriti na ta i neka druga pitanja.

Uvjeti rada

Koji su uvjeti za kućne bušotine?

Razumijevanje ovoga će nam dati jasniju predodžbu o tome koje karakteristike su najvažnije prilikom ocjenjivanja uređaja.

• Da bi se motor ohladio, crpka je pumpana.. Kvalitetu hlađenja utječe, između ostalog, jaz između tijela uređaja i zidova bušotine: premalena udaljenost je nepoželjna. Štoviše: u ovom slučaju postoji opasnost od ometanja proizvoda prilikom spuštanja ili uklanjanja.
• Crpka je suspendirana na nekoj udaljenosti od dna bušotine; dok je većinu vremena vodeni stup iznad nje nekoliko metara. Na taj se način nadoknađuju neizbježne sezonske razlike u razini podzemnih voda.
• Usluga, blago rečeno, teško. Uklanjanje proizvoda s dubine od nekoliko desetaka metara nije sam po sebi trivijalan zadatak; deformacija bušotine može dobro onemogućiti.

Imajte na umu: ako je ugradnja pumpe za podmazivanje u bunar sa svojim rukama sasvim izvedivo, podignite ga kad je kućište deformirano, može zahtijevati uključivanje opreme za bušenje.

• Pritisak koji naša jedinica treba stvoriti nije ograničena udaljenost do površine. Potrebna je prekomjerna količina koja ne samo da stvara dovoljno pritiska za rad spremnika za odvod i mješalice, već također prevaziđuje hidrauličku otpornost cijevi.

klasifikacija

Dakle, koji su uređaji o kojima raspravljamo?

vrtlog

Njegov dizajn je vrlo jednostavan: impeler stvara pretjerani pritisak na udaljenosti od osi rotacije; duž osi, naprotiv, dolazi do rijetkosti, osiguravajući unos vode iz bušotine. Čini se da je shema jednostavna i tolerantna na pogreške, tako da će cijena crpke biti minimalna, a životni vijek će biti velik.

Međutim, kao i uvijek, vrag je u pojedinostima.

Zapamtite koji tlak treba stvoriti ovu jedinicu. Na desetke metara, zar ne? Da bi se na izlazu osigurao nadtlak od 7-9 kgf / cm2, razmak između rotora i kućišta mora se izračunati u udjelima od milimetra - inače će se voda jednostavno kružiti oko kruga.

Ako ulazi velike čestice koje mogu pričvrstiti impelac može spriječiti grubo filter na ulazu, a zatim što učiniti s malim abrazivima? Nosili su noževe i razbijali trup; kao rezultat, potrebni su skupe popravke, što dovodi do potpune zamjene dijela za pumpanje.

Captain Evidence sugerira: vrtložne crpke se koriste samo za bušotine s izrazito čistom vodom koja ne sadrži više od 30 grama nečistoća po kubnom metru volumena.

vijak

Vijke pumpe za dolje - upravo suprotno od vrtloga u smislu brige o nečistoćama. Oni se nose s podizanjem tekućina koja sadrži do 50 posto pijeska i drugih suspendiranih tvari. Kako se to postiže?

U središtu dizajna je Arhimedov vijak (ili crv), strukturni element koji je drevni grčki izumitelj koristio za podizanje vode u davna vremena. Rotirajući, stvara dinamično kretanje područja visokog tlaka.

Takav uređaj generira nekoliko značajki dizajna.

• Nestaje potreba za odvojenim motorom, kao i problemima s vodonepropusnošću. Sam rotirajući crv je rotor električnog motora, a tijelo je njegov stator.
• Učinkovitost uređaja je samo 50-70 posto, što je znatno gore od konkurentskih rješenja. Dio energije troši se na beskorisno miješanje i grijanje vode: vlastita hidraulična otpornost pumpe je izuzetno visoka.
• Produktivnost je također znatno niža od konkurencije.
• Izlazna voda zahtijeva obveznu filtraciju. Međutim, uređaji ove vrste češće se koriste ne za kontinuirano djelovanje u bušotinama, već za njihovo čišćenje tijekom mulja ili pripreme prije operacije.
• Iz praznine između crva i kućišta (tzv. Komprimiranost) ovisi o izvedbi crpke. Udaljenije dijelove stane, veća je učinkovitost i pritisak na izlazu.

Međutim: resursa statora istodobno opetovano smanjuje zbog povećanog stupnja mehaničke istrošenosti.

• Ako su rotori napravljeni kao tvrdi i otporni na habanje (u pravilu se koriste nehrđajući čelik), elastični materijali, uključujući spojeve na bazi gume, široko se koriste za unutarnje školjke statora.

opneni

Jeftinost uređaja ovog tipa je izvan konkurencije. Njegov razlog je u jednostavnosti njegova dizajna: elastičnu membranu pokreće solenoid, na koji se visokofrekventni izvor napajanja dovodi upravljačkom krugu; kuglasti ventili uzrokuju da se voda pomakne u pravom smjeru, blokirajući njegovo pomicanje tijekom povratnog udara membrane.

Unatoč jeftinosti, potencijalni kupac može se savjetovati da zadrži što je više moguće od dijafragme.

Koji je razlog za ovu uputu?

• Membranski resurs je ograničen, bez obzira na kvalitetu i materijal koji se koristi za proizvodnju. To je deformiran u procesu rada, koji neizbježno u nekom trenutku dovodi do njegovog uništenja. Podizanje crpke za održavanje, kao što se sjećamo, je sumnjivo zadovoljstvo.
• Kuglasti ventil s pijeskom ili sitnim šljunkom uzrokuje pogon u praznom hodu s vrlo brzim otkazom solenoida.
• Pritisak i izvedba takvog proizvoda je ispod bilo kakve kritike. Tipični predstavnik ove klase - domaći Malysh - bio je naširoko korišten prije nekoliko desetljeća u bušotinama i plitkim bušotinama; Sada svi membranski uređaji praktički su zamijenjeni sljedećim tipom pumpi - centrifugalnim.

centrifugalan

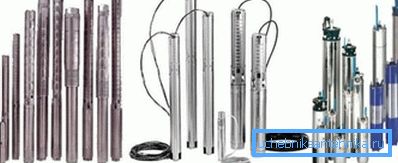

U ovoj je shemi većina uređaja trenutno prodana. Strukturno, jako se podsjećaju na vrtlog; međutim, jaz između rotora i kućišta je mnogo veći, što čini dizajn manje osjetljiv na nečistoće. Čestice veličine do 2 milimetara i količina suspenzija do 150 grama po kubnom metru ne stvaraju probleme.

Na koji se način postiže pritisak i izvedba? Uostalom, čini se očiglednim da bi glavne tehničke karakteristike potopnih pumpi za bušotine - glavu i produktivnost - trebale povećati katastrofalno s povećanjem razmaka između rotora i kućišta, zar ne?

Problem se rješava jednostavno i graciozno. Na osovini motora sukcesivno se postavljaju nekoliko faza, od kojih se svaka sastoji od impelera i difuzora. Svaka faza povećava pritisak za 5 do 10 metara; Kao rezultat toga, nadtlak na izlazu može biti 20 ili više atmosfere.

izbor

Dakle, bušotina je bušena, kućište je instalirano. Mi smo u trgovini i kupit ćemo uređaj koji će u idućih nekoliko godina voditi piće i namijenjen kućnim potrebama. Što tražite kada kupujete?

Pritisak glave

Nazivni tlak ne smije biti manji nego što je nužno; Međutim, značajan je višak također nepoželjno: rezultat će biti ne samo prekomjerna potrošnja energije već i potencijalni problemi s fleksibilnim vezama (oni nisu jako otporni na visoke radne tlakove).

Kako izračunati potrebu?

1. Uzmite dubinu crpke. Najmanja udaljenost od dna bušotine je oko jedan metar; uzimajući u obzir fluktuacije razine podzemnih voda, preporučljivo je smanjiti crpku oko 5-10 metara od površine vode. Dubina praznih i vodom ispunjenih dijelova prtljažnika lako se mjeri konopom olovne težine - dovoljno je mjeriti suhi i mokri dio užeta.

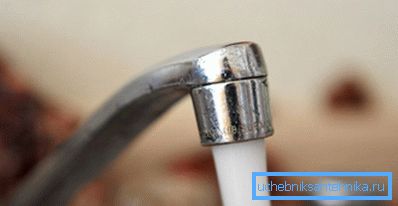

2. Dobivena vrijednost se dodaje 30 metara. Prekomjerni tlak trebao bi stvoriti pritisak koji je potreban za normalan rad mješalica i slavine za punjenje u vodoopskrbnom sustavu.

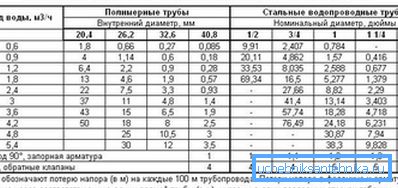

3. 10% se dodaje rezultatu za nestale gubitke.

Dakle, za crpku uronjenu na dubinu od 40 metara, poželjna je nominalna glava (40 + 30) * 1.1 = 77 metara.

Napomena: u praksi rezultat je zaokružen do desetaka metara. U našem slučaju vrijedi kupiti uređaj s nominalnim tlakom od 80 m.

produktivnost

U idealnom slučaju, trebao bi biti veći od vrha potrebne za vodu obitelji, ali ne premaši brzinu protoka. Za obitelj od 4 osobe obično se koristi uređaj kapaciteta od oko 50 litara po minuti; potreba za navodnjavanjem dvorišnih parcela ta je vrijednost otprilike udvostručena.

Kako odrediti (čak i otprilike) brzinu protoka?

1. Odredite visinu vodenog stupca iznad crpke. Mjerenje, kao što već znamo, nije teško kao pijanac na užetu.
2. Ispumpavamo dobro u cijelosti.
3. Saznajte koliko će se razina vode oporaviti. Da bismo to učinili, vršimo periodična mjerenja s malim intervalom.

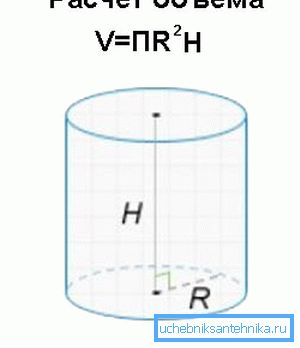

4. Podijelimo volumen ispumpavanja i kasnije unesemo u utor za proteklo vrijeme. Kako izračunati volumen vodenog stupca poznate visine? Jednako je produkt ove visine za kvadrat radijusa kućišta i broj pi. Dakle, stup sa visinom od 10 metara i promjerom od 10 cm ima volumen od 10 x (0,05 ^ 2x3,1415) = 0,0785 m3 ili 78,5 litara.

dijametar

U većini slučajeva to je 4 inča (oko 10 centimetara); međutim, postoje 3-inčni modeli u rasponu od proizvođača.

Napomena: s jednakom izvedbom, crpka s manjim promjerom obično je skuplja. Što su dimenzije motora manja, to je teže osigurati potrebni zakretni moment.

proizvođač

Proizvodi poznatih proizvođača (Grundfos, Pedrolo, Wilo i tako dalje) u pravilu traju dulje i stvaraju mnogo manje problema vlasnicima. U slučaju kvara opreme, tvrtke su razvile mrežu usluga.

montiranje

Stvarna ugradnja podvodne pumpe u bunaru izgleda ovako:

1. Dobro se pumpa, čisti pijesak i mulj. Naravno, ako je moguće.
2. Na izlazu crpke stezaljka je pričvršćena plastična cijev za transport vode. Osim toga, uređaj je obješen na čeličnom kabelu s zaštitom protiv korozije.

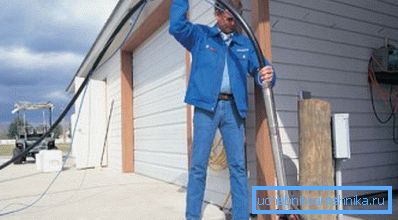

3. Zatim se jedinica spušta u bušotinu. Podsjetimo: udaljenost do dna ne smije biti manja od jednog metra, inače je vjerojatnost hvatanja mulja i pijeska visoka.

1. Kabel je čvrsto pričvršćen na vrh. Cijev za vodu i kabel stavljaju se u kuću.

Pažnja: cijev se postavlja ispod razine zamrzavanja zemlje.

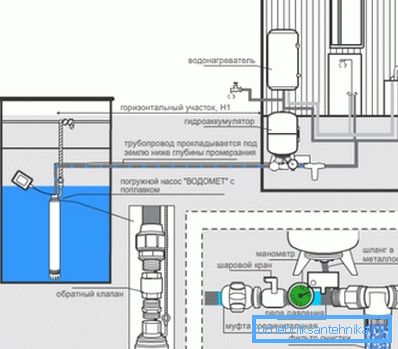

Međutim, kada se priključujete na vodoopskrbu, valja razmotriti brojne nijanse.

• Ako povratni ventil nije predviđen u izvedbi samog pumpe, ugrađen je nakon toga. Bez ventila kada se motor zaustavi, voda iz sustava za opskrbu vodom će teći u bušotinu.
• Ugradnja hidroakumulatora je izuzetno poželjna. To će ugasiti vrhove upotrebe vode; Osim toga, ako je dostupna, crpka će ostati u stanju mirovanja tijekom znatnog dijela vremena, što će uštedjeti energiju i resurse.
• Uređaji s visokim naponom zahtijevaju starter koji postupno povećava početnu struju.

zaključak

Nadamo se da odabir i instalacija neće uzrokovati ozbiljne poteškoće čitatelju. Video u ovom članku pružit će dodatne korisne informacije. Sretno!
