Pogonska dizalica: priručnik za ugradnju, rad i popravak

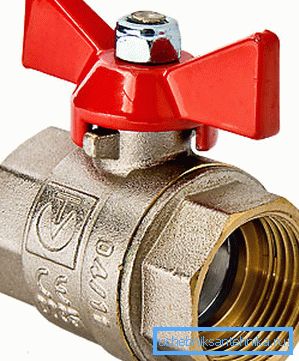

DN15 spojni ventil dizajniran za spajanje na pola palubne cijevi je prilično univerzalni uređaj. Omogućuje dostatnu nepropusnost preklapanja kanala, a ako je potrebno, lako se otvara i omogućuje vam nadzor protoka tekućine ili plina u cjevovodima.

Međutim, uporaba takvih dizalica ima niz nijansi, pa stoga ispod dajemo neke korisne savjete.

Dizajn proizvoda

Plinski ventil za spajanje kugle, kao i proizvodi namijenjeni vodovodnim cijevima, vodovima za gorivo i drugim komunikacijama, imaju prilično jednostavan dizajn. S jedne strane, pojednostavljuje proces proizvodnje proizvoda (stoga je vrlo pristupačna cijena), as druge strane povećava pouzdanost rada ove jedinice.

Glavni elementi sustava su:

• Tijelo je proizvod fragment cijevi odgovarajućeg promjera s ekspanzijom, unutar kojeg se nalazi sami mehanizam za zaključavanje. Poprečni presjek dizalice obično je fiksiran u oznaci: na primjer, kuglasti ventil DN 65 prikladan je za instalaciju na cijevi promjera 2? inča.
• Brtve - specijalni prsteni od Teflon ili drugog polimera, koji osiguravaju brtvljenje kanala kada je mehanizam u zatvorenom stanju.

Obratite pažnju! Prisutnost odgovarajućih brtvila je odlučujući čimbenik koji osigurava uspjeh tijekom popravaka. Dakle, kad god je to moguće, pri kupnji dizalice vrijedi kupiti skup takvih dijelova, jer se najbrže troše.

• Kugla s vijkom su metalna kugla s prolaznom rupom koja zapravo prolazi kroz sadržaj cijevi. Treba napomenuti da GOST na kuglastom ventilu osigurava prisutnost oba punog prolaza (promjer rupa odgovara promjeru cijevi) i konusni prolaz. Prilikom odabira modela za instalaciju valja dodatno objasniti tu značajku.
• Šipka, kontrolira kretanje sfera za zabravljivanje.

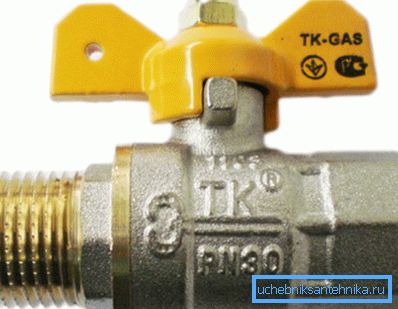

• Ručica se koristi za otvaranje i zatvaranje slavine. Ovisno o modelu, uređaj može biti opremljen standardnom dizalicom za leptire i ručicom koja vam omogućuje da kontrolirate strukturu uz manje napora.

Ovaj sustav radi sasvim jednostavno: kada okrećete gumb, kugla se okreće, a lumen rupa u sferi je poravnat s lumenom cijevi. Što je veći udio ove kombinacije, to je veći sadržaj glave.

Operacija dizalica

Metode odabira i ugradnje

Prije kupnje i instaliranja takvog proizvoda morate razumjeti cijeli popis parametara.

U nastavku dajemo preporuke koje će vam omogućiti izbjegavanje problema vezanih uz izlaz dizalice tijekom rada.

• Prva stvar koju trebate obratiti pozornost je dizajn veze. Prema riječima stručnjaka, tip napetosti osigurava veću čvrstoću nego kutija za punjenje jer je to prednost takvim proizvodima.
• Zatim promatrajte promjer. Važno je da se dijelovi samog ventila i cijevi savršeno podudaraju, tako da pažljivo proučavamo oznake. Dakle, za cjevovod od tri inča odabiremo spojni kuglasti zglob DN80.

• Sljedeće je vrsta nit. Na prodaji možete pronaći modele s bilo kojom kombinacijom vanjskog i unutarnjeg rezanja (spojke, spajanje, spajanje), pa je vrlo važno razmisliti unaprijed o tome koji model trebamo.

• Konačno, na nekim proizvodima je naznačeno željeno usmjerenje protoka vode. Ako odaberete takav ventil, treba ga ugraditi u skladu s oznakom: tako će rad dijela za zaključavanje biti pouzdaniji.
• Konačno, vrijedi pogledati olovku. Njegova veličina bi trebala bez ometanja otvoriti i zatvoriti slavinu, tako da je u uskim prostorima (na primjer, u sanitarnoj kutiji) bolje koristiti leptirske ručke.

Proizvodi za cijevi tipa spojke s vlastitim rukama nisu teže od bilo kojeg drugog:

• Na navojnoj navlaki za namatanje vodom, osiguravajući spojnu brtvu.
• Instaliramo dizalicu, pričvršćivanje pričvršćivanja ručno.
• Potom konačno zategnite spoj pomoću podesivog ključa, nakon čega provjeravamo nepropusnost.

Obratite pažnju! Nije potrebno zategnuti cijelu dužinu navoja cijevi, jer u nekim slučajevima to može dovesti do uništenja zgloba pod pretjeranim opterećenjem.

Samo popravak

Jedna od neugodnih karakteristika konstrukcije spojke je složenost njihovog popravka. Međutim, ako znate kako (i imate rezervni set brtvenih prstena na ruci), tada čak možete popraviti trosmjerni ventil s prilično kapricijskim mehanizmom.

Uputa je:

• Rastavit ćemo proizvod jer će popravak zahtijevati prilično složene manipulacije. Ako imamo ispravno instaliran kuglasti ventil, kvačilo bi trebalo popustiti bez ikakvih napora i oštećenja.
• Isključite bradu za dršku, a zatim ga uklonite s tračnica.
• Pomoću podesivog ključa odvijte sam tijelo ventila. Ovdje morate biti oprezni, jer će vam trud puno, ali ne bi trebalo oštetiti nit.

• Izvadimo sferu i brtvene prstene, nakon čega pažljivo pregledavamo sve detalje.
• Ako lopta nema oštećenja, proizvod se može popraviti. Da bismo to učinili zamijenili smo prstenove, postavljanjem novih Teflon brtvila odgovarajućeg promjera.

Obratite pažnju! U nekim slučajevima sama zamjena zahtijeva samu kuglu, ali obično stanje tijela također ostavlja mnogo na želji. Stoga je potrebno instalirati novi proizvod s odgovarajućom granicom sigurnosti.

• Izvršavajući operacije obrnutim redoslijedom, sastavljamo dizalicu i ugradimo ga na njegovo mjesto. Kontroliramo kvalitetu radnog učinka provođenjem testne opskrbe vodom.

zaključak

Ne samo profesionalni vodoinstalater može odabrati, instalirati i čak popraviti kontinuirani kuglasti ventil s kuglastim ventilom. Ako proučavate gore navedene preporuke, kao i pogledate videozapis u ovom članku, svaki učitelj koji ima vještinu i strpljenje će se nositi s tim zadatkom.
