Postavili smo cijev za vodu iz bunara u kuću

Da bi se vodoopskrbni sustav opremio u privatnoj kući iz bušotine s podmorskom ili površinskom pumpom, sasvim je moguće, samo ako razumijete dijagram ožičenja jedne ili druge električne opreme. Trenutno, većina stanovnika privatnog sektora preferiraju podvodne jedinice, što je snažnije i pouzdanije.

Samo ovdje mogu biti različiti, stoga morate razumjeti ono što odaberete. Reći ćemo o takvim uređajima, njihovom načinu povezivanja i polaganju cijevi, a vidjet ćete i tematsku demonstraciju videozapisa u ovom članku.

vodovodni

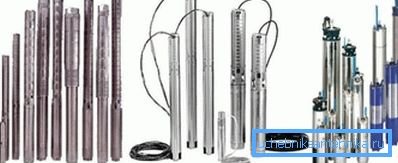

Odabir pumpe

Napomena. Trenutačno smo zainteresirani samo za one vrste podmorskih (dubokih) crpki koje se koriste za unos vode iz bušotina i bušotina. Pored njih postoje i fekalne i drenažne pumpe koje se koriste za čišćenje toaleta i za čišćenje vodenih rezervoara ili iste bušotine. Osim toga, takve se jedinice dijele prema načelu rada - one su centrifugalne i vibrirajuće.

Trenutno, unos vode iz bušotina i bušotina se može izvesti pomoću potopnih pumpi, a razina ogledala s površine nije bitna (neki modeli mogu pumpa vodu s dubine od 200 do 250 m) - važno je samo da dubina to dopušta. Ako smo zainteresirani za polaganje vodoopskrbe iz bunara u kuću, a ne samo zalijevanje povrtnog vrta, onda, naravno, trebamo dati prednost centrifugalnim jedinicama.

Samo ovdje je važno pravilno izračunati snagu uređaja, tako da je dovoljno za održavanje svih sanitarnih jedinica u kući - za takav odabir obratite pozornost na donju tablicu.

Potrošnja vode za jedan sat u različitim kupaonicama

Da biste utvrdili ukupnu maksimalnu potrošnju vode, samo trebate pogledati gornju tablicu i dodati pokazivače svih vaših uređaja. Oznaka crpke koja je nužno uključena u tehničku putovnicu (upute za uporabu) i često na tijelu samog uređaja, upućuje na njegovu sposobnost i nazivnu snagu za unos vode u m³/ sat

Pored snage i načela rada, crpke se također odabiru u promjeru i duljini - ako promjer nije važan za bušotinu, tada se niti jedna jedinica neće uvlačiti u bušotinu. No duljina je potrebna, tako da potpuno potopljeni uređaj ne doseže dno za najmanje 30-50 cm, ali razina vode može varirati ovisno o dobu godine ili intenzitetu unosa vode.

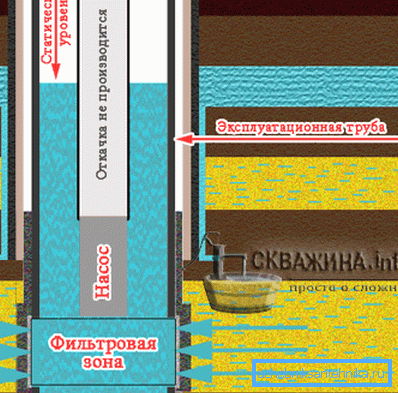

Postoje dvije razine vode - statičke i dinamičke, od kojih treba početi odrediti duljinu potopne crpke. Statička razina je pokazatelj kada se unos vode nije vršio tijekom dana, već uglavnom odbijen s dinamičke razine.

Kako bi se utvrdilo da se debitno bušenje ili bušotina debitirala, vodu izlazi iz vode za jedan sat, a oznaka na kojoj će izaći ogledalo nakon tog vremena bit će nazvana dinamička razina. Što je razlika između dva pokazatelja (dinamička i statična) manja, to je bolja sposobnost nadopunjavanja. Crpka mora potopiti 30 cm ispod statičke razine i istovremeno ne smije dostići dno na istoj udaljenosti.

Kopanje i drugi pripremni radovi

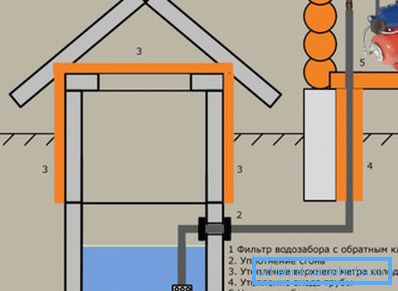

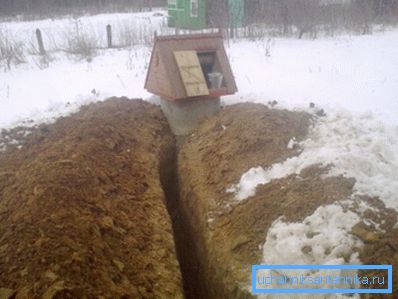

• Počnimo s tehničkim parametrima - vodoopskrbni sustav iz bunara u kuću postavlja se duž rova, čija dubina mora biti najmanje 50 cm dublje od točke smrzavanja tla na vašem području. Osim toga, ova slika uključuje i pijesak jastuka na dnu rova, čija debljina mora biti najmanje 2 cm - to je neophodno tako da polietilenska cijev ne bi oštećena na kamenu, a na njemu se nanosi jednoličan pritisak odozgo.

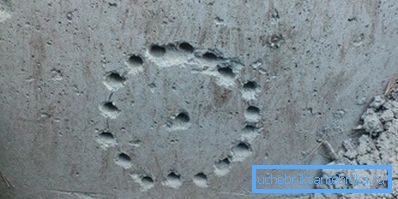

• Sada, u vezi s rupom koju ćete morati napraviti u betonskom zidu prstena - ne može se napraviti pobjednički ili dijamantni rezač, budući da je zid ojačan čeličnom žicom, a ponekad čak i ojačanjem. Zato morate nacrtati krug željenog promjera, tako da možete gurnuti kompresijski kutni spoj za polietilensku cijev od 32 mm. Probušite kružnicu oko perimetra, kao što je prikazano na gornjoj slici i ispruži sredinu čekićem ili perforatorom.
• Po istom principu, možete napraviti rupu u temeljima, iako će biti nešto teže - nakon svega, takva traka je obično debljina najmanje 40 cm, pa je bolje pobijediti rupu s dvije strane - s ulice i iz sobe.
• Da biste imali priliku probiti rupu u temelji, trebate kopati jamu s ulice iu unutrašnjosti. Veličina bi trebala odgovarati vašim dimenzijama i dužini alata, tj. Trebali biste imati priliku raditi tamo s lopatom i bušenjem s dugom bušilicom.
• Osim toga, prije nego što postavite vodovod, morate opremiti mjesto za crpne stanice i najbolje od svega ako koristite istu jamu za tu svrhu. Trebat ćete samo postaviti unutarnju ciglu i gipkati, a također možete koristiti i široki prsten. Međutim, ništa vam neće spriječiti opremanje takve jedinice na vrhu, bez korištenja jame, ali to će zauzeti određeno mjesto u sobi.

montiranje

Napomena. Najbolje je koristiti polietilensku cijev promjera 32 mm kao cijev za vodu koja vodi od samog pumpe do jedinice za distribuciju vode. Označena je kao HDPE - niskotlačni polietilen.

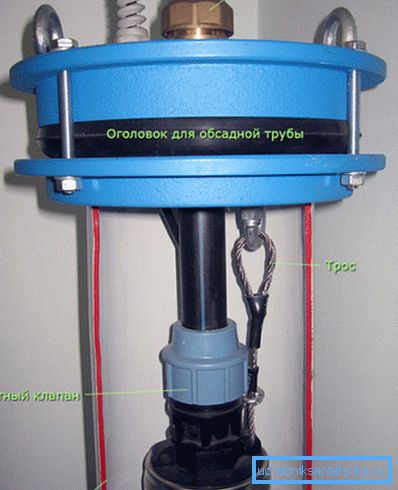

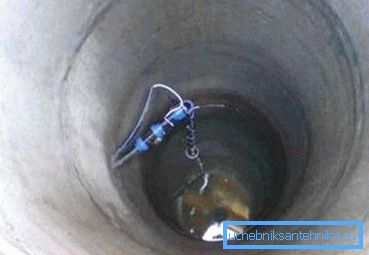

Pogledajte gornju fotografiju - vidjet ćete povezanost podvodne crpke u bušotini, ali se također povezuje u bušotini, samo da nema kraja, ali naručimo. Ventil za zatvaranje je pričvršćen na samoj vrsti pumpe, čime se sprječava da voda uđe u bušotinu ili bušotinu, a crpka se pričvršćuje na prsten sa kablom koji se isporučuje.

Za pričvršćivanje na vrh (do dometa sa površine), u prsten se buši rupica i tamo se umetne kabel koji se nakon istezanja pričvršćuje ili pomoću klinastog kopči ili jednostavno rana na armaturu (za bušotine to se vrši na vrhu).

Ako imate bušotinu, nataknite PND (pomoću kompresijskog priključka) na nepovratnom ventilu tako da ovaj segment bude dovoljan od uronjene crpke do prolaznog otvora u prstenu. Tamo, ta crijeva moraju biti povezana s drugim dijelom koji vodi od bušotine do čvora za razdvajanje vode, a to se vrši pomoću prikliještenja za kut.

Postavite samu montažu na takav način da se opterećenje s rubova rupe izrađene u prstenu pada na nju, povucite električni kabel koji izlazi iz crpke kroz istu rupu.

Ako radite s bušotinom, na vrhu se nalaze posebni terminali s kojima možete spojiti dva komada kabela - od kuće i iz pumpe.

Ako radite s bušotinom, morat ćete napraviti takvu vezu izravno u rov, budući da kabel iz paketa ionako neće biti dovoljan za vas. Twists su najbolje izolirane termo mlaznicama, pogotovo jer je njihova cijena jeftina, manja od troškova električne trake.

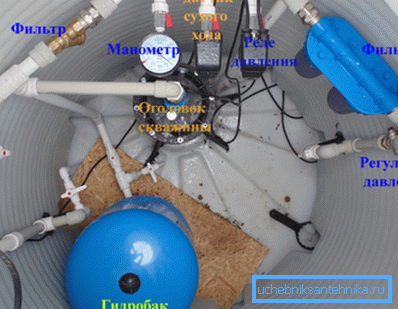

Sada prijeđimo na vezu, točnije na montažu crpne stanice i to učinimo, pogledajte gornju fotografiju - možete vidjeti kako je napravljena prva faza veze.

Idemo, smanjit ćemo kabel za grijanje (sada nam nije zanimljiv) i slijediti čvorove - od HDPE, koji dolazi iz crpke, glavni ventil pada, a zatim grubi filter i sve ide na jedinicu tlačnog releja i senzor za suhu vožnju. Važno je napomenuti da ako su senzor i relej u istom bloku, onda su manje pouzdani, pa je bolje kupiti ove čvorove odvojeno.

Tlačni prekidač je izravno spojen na izlaz (istog PND) na spremnik membrane, koji je obično najmanje 70 litara. Nakon toga, instaliran je još jedan filtar, ali već dobro očišćen (obično je model s zamjenjivim uloškom), a od tamo počinje ožičenje svih sanitarnih jedinica u kući.

Ako želite optimizirati rad crpke za podmazivanje, odnosno smanjiti razmak između startnih i zaustavnih ciklusa, morat ćete mijenjati tvorničke postavke tlačne sklopke.

Dakle, automatsko zaustavljanje centrifugalnog motora prema zadanim postavkama na crpki događa se kada se postigne tlak u spremniku 3 membrane atmosfere i započne kad padne na 2 atmosfere. Te parametre možete promijeniti postavljanjem 5 atmosfere u isključivanje i 1,5 atmosfere po početku, ali budite oprezni da ne oštetite sami uređaj.

Osim toga, shemu vodoopskrbe u privatnoj kući iz bušotine treba voditi tvorničkim uputama crpke. Naravno, načelo veze je svugdje ista i opisano je gore, ali može postojati i neke nijanse.

zaključak

Zaključno treba napomenuti da radni vijek podvodne pumpe u velikoj mjeri ovisi o čistoći izvora iz kojeg se unosi voda, budući da te jedinice nisu namijenjene crpljenju pijeska i mulja. Stoga, najmanje jednom svake 3-5 godine, dobro očistite dobro ili dobro vlastitim rukama.
