Postavljamo podvodne crpne stanice za bušotinu

Stanica crpke s podvodnom pumpom za bušotina ne razlikuje se od slične instalacije za bušotinu, ali ovdje postoji jedna važna prednost - promjer jedinice nije važan! Iako se izvori vode međusobno ne razlikuju mnogo (osim po dionici, a ponekad i dubini), posebnu pažnju treba posvetiti ovom aranžmanu - postoje neke nijanse.

U nastavku ćemo detaljnije razgovarati o tome i također vidjeti tematski videozapis u ovom članku kao dodatak.

Za bušotine, promjer potopne crpke nije važan

Raspored i instalacija

Vrste crpki

Napomena. Prema principu unutarnjeg uređaja, sve podvodne crpke mogu se podijeliti u centrifugalne i vibracijske. A ako govorimo o tipovima, ovdje možemo reći dobro, dobro, odvodne i fekalne agregate, ali, zapravo, sve se može koristiti za unos vode iz bušotine.

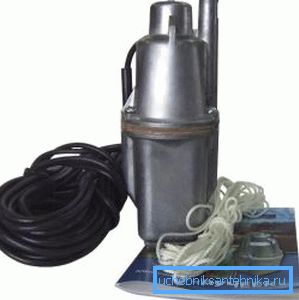

  • Najjednostavnija opcija za opskrbu vodom iz bušotine kod kuće je Vibracijska pumpa - njegova snaga je dosta dovoljna za obitelj od 3-4 osobe, pa čak i zalijevanje kuhinjskog vrta, osim toga, ima malu cijenu i odličan operativni resurs. No, takva jedinica nema automatsku vremensku sklopku za pokretanje i zaustavljanje, stoga je potreban spremnik u potkrovlju koji se napuni i zatim konzumira do sljedećeg punjenja.
Podvodne vijčane pumpe
  • U slučajevima kada bušotina buši na pijesku, može se dogoditi da se zona filtra slabi (mrežni filtar jednostavno istroši) ili uopće ne postoji, onda u vodi ima mnogo abrazivnih elemenata, to jest pijeska. U takvim situacijama, agregati za bušenje su idealni, zbog čega zrnca pijeska nisu zapreka.
Pumpe za podmornice za drenažu
  • Drenažne jedinice također mogu poslužiti kao podvodne crpne stanice za bušotine, a činjenica je da njihova glavna svrha je crpljenje prljave vode iz različitih spremnika, tako da se može obaviti ne samo unos vode već i čišćenje. Takvi uređaji mogu se podijeliti u tri kategorije - 1) višekanalni, 2) jednosmjerni i 3) otvoreni impeler:
    1. Višekanalni kotač koristi se za običnu, čistu ili prljavu vodu s malim otpadom;
    2. Jedan kanal se već može koristiti u prisutnosti većih otpadaka, pa čak i izmeta;
    3. Otvorena vrsta kotača može reciklirati velike krhotine, pa čak i pada lišće, jer u pumpi postoji helikopter.
    • Fekalne pumpe, u stvari, također pripadaju odvodnji, samo oni obično dolaze s otvorenim kotačem tipa i brusilica. Ali ove jedinice bez ikakvih problema, možete pumpati vodu iz njihovog izvora.
    Centrifugalne podmornice
    • Najčešće, centrifugalne bušotinske pumpe malog promjera se koriste za bušotine, možda zato što su ih navikli, ali njihova izvedba je također na nadmorskoj visini, a moć uvijek može biti dovoljno odabrana. Ovdje je jasna prednost njihova malog promjera - crpka se ne mora izvlačiti dok čisti bušotinu - neće se miješati.
    VODA
    • Hidrofor se pripada površinskim crpnim stanicama i namijenjen je za opskrbu vodom za potrebe domaće obitelji od 4-5 osoba. Ako imate hidrant za zalijevanje, moć takve jedinice možda neće biti dovoljna, štoviše, uputa omogućuje da se koristi samo do 9 m uranjanja crijeva za usisavanje vode, ispod razine stanice. To znači da do vodenog zrcala u bunaru ne smije biti više od 8m na dinamičkoj razini.
    Naziv kupaonice Protok vode
    Kuke za umivaonik 0,4m3/ sat
    bide 0,4m3/ sat
    Zdjela za WC 0,4m3/ sat
    Dodirne točkice 0,73/ sat
    stroj za pranje posuđa 0,73/ sat
    Perilica rublja 0,73/ sat
    Tuš kabina 0,73/ sat
    Hidrant za zalijevanje vrta (vrt) 0,73/ sat
    kupka 1,1m3/ sat

    Tablica prosječne potrošnje vode

    Napomena. Odabir pumpe treba biti u skladu s potrošnjom vode. Dakle, morate uzeti u obzir njezin omjer potrošnje struje po satu, a istovremeno morate uzeti u obzir sve kupaonice.

    Skupština

    Voda

    U pravilu, instalacija započinje kopanjem rova ​​iz bunara u kuću, kao što je gore navedena fotografija, a njegova dubina bi trebala biti veća od točke smrzavanja tla ovoga kraja, najmanje 10-15 cm, ali čak i bolje. Također bi trebao napraviti ulaz u temelj zgrade ili kopati pod njom (to je rijetko) za vožnju glavnog vodovoda i električnog priključnog kabela.

    Najbolje je iskopati rov iz kuće, ali treba napomenuti da kršenje ovog načela neće biti kritična pogreška za postavljanje podmorski pumpe (ali ne hidrofora).

    U zidu šupljine, to jest u betonskom krugu, morate napraviti rupu kroz koju će slobodno prolaziti crijevo promjera 32 mm i električni kabel. Ali ovdje treba imati na umu da crijevo nece prolaziti kroz prsten, ali kutni spojni spoj, koji ima 50 mm. Zato morate napraviti otvor veličine oko 70 mm ili 100 mm.

    Na dubini ispod točke smrzavanja tla često se može spotaknuti na podzemne vode koja će prodrijeti kroz rupe napravljene u temeljima i zidu bušotine. Stoga, nakon postavljanja cijevi i električnog kabela, rupe moraju biti čvrsto zapečaćene cementnim pijesnim mortom ili pločastim ljepilom bilo koje marke.

    Preporuka. Tlo s kojega ćete popuniti rog neće se odmah smjestiti u svoj izvorni položaj, osim toga, može doći do oštrog kamenja koje će oštetiti zidove crijeva. Stoga se na dnu rova ​​izlijeva pješčani jastuk, na nju se postavlja cijev i kabel, a na vrh se ulijeva još 10-15 cm pijeska. Da bi se brzo ponesio pijesak, mora ga se izliti obilno s vodom.

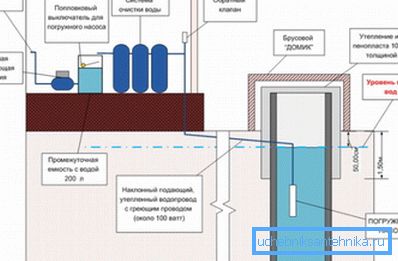

    Opskrba vodom seoske kuće

    Vrlo je važno obratiti pozornost na dubinu uranjanja pumpe, uzimajući u obzir dinamičku (ne statističku) razinu vodenog stupca. To sugerira da gornji dio jedinice treba spustiti na dubinu od jednog metra, a donji dio ne smije dostići dno, najmanje pola metra.

    U suprotnom (ako ti uvjeti nisu izvedivi) takva oprema se ne može instalirati, ali ovdje možete dobiti pomoću vibracijske pumpe poput Kid-a ili hidrofora - učinak nije isti, ali će se unositi.

    Vrste uvijanja

    U pravilu, podvodna crpna stanica za bunar ima kratki električni kabel, koji nikad nije dovoljan da dođe do izvora napajanja, odnosno da ga dovede u kuću. Dakle, zasigurno ćete ga morati izgraditi, a ako postoji terminalni blok na bušotini gdje se može uspostaviti veza, tada nećete imati takvu mogućnost.

    Izaberite kabel koji nedostaje s dvostrukom izolacijom preko poprečnog presjeka koji se podudara s pumpnim dijelom i napravite jednu od tipova uvrštavanja navedenih na gornjoj slici.

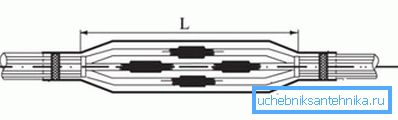

    Zatezni rukav

    Svaki zavoj odvojeno, a zatim cijeli kabel, općenito, je zatvoren s skupljenim poliolefinskim spojnicama (POF). Takvo skupljanje topline kada se zagrije na 120? smanjuje se veličine 2-4 puta i nakon hlađenja dolazi do izvrsne izolacije koja se ne boji vode i ima visoku mehaničku čvrstoću. Za zagrijavanje spojnice možete koristiti bilo koju baklju ili čak upotrijebiti baklju (novine valjane u cijev).

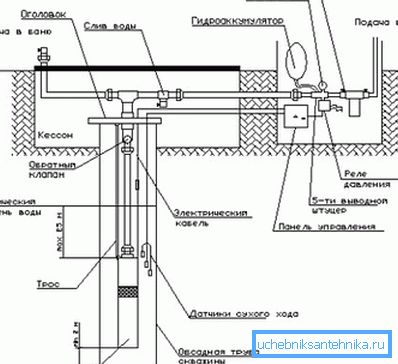

    Dijagram priključivanja podvodne crpke

    Sada smo došli do najosnovnijih - sklopa sheme ožičenja, koju vidite na gornjoj slici, a u skupini dokumenata jedinice obično se isporučuje. Ali pored redoslijeda montaže, još uvijek postoje neke nijanse koje treba posvetiti pažnji kako bi se povećala životni vijek cijele stanice.

    Počnimo s uranjanjem i pričvršćivanjem crpke - znamo da je stupanj ukopavanja i da crijevo treba ići bez puno napetosti, ali i da ne preklapa. Ovo stanje regulirano je čeličnim kabelom, koji je fiksiran na jednom kraju tijela s olovkom, a na drugom kraju prema gore ili na kutiji ili na vanjski prsten cijevi za proizvodnju i kućište.

    Sada skrenimo pozornost na automatizaciju - prilikom montaže stanice naići ćete na uređaje kao što su tlačna sklopka i senzor za suhu vožnju, koji se može prodati odvojeno, ali se može kombinirati kao jedan uređaj. Ovdje nema posebne razlike, ali većina majstora preferira zasebnu verziju, kao što je pouzdanija i po cijeni postaje profitabilnija.

    Napomena. Rezervni spremnik za vodu stvara određeni pritisak u sustavu, a što je veći ovaj spremnik, rjeđe će motor pokrenuti i zaustaviti, što će povećati njezin vijek trajanja. Za stambenu kuću, spremnik od 80-100 l će biti dovoljno.

    Podešavanje prekidača tlaka

    Tvorničke postavke tlačne sklopke obično su podešene tako da se početak crpnog motora izvodi pri 2 atmosfere i zaustaviti na 3 atmosfere. Ovo je sasvim normalna pauza i s velikim spremnikom vode, načini početka i zaustavljanja bit će prilično umjereno, ali možete smanjiti njihov broj.

    Da biste to učinili (ako ne morate održavati visoki tlak u sustavu), način pokretanja motora može se podesiti na 1,5 atmosfere, a zaustavljanje na 5 atmosfera, sve je to učinjeno s vijkom za podešavanje (dolazi do kompresije ili slabljenja opruge).

    zaključak

    Zaključno, možemo reći da podmorski automatski pumpa za stanicu za bušotinu ne samo da ugrađuju stručnjaci, već samostalno, ali sa svim zahtjevima. Podzemni dio postaje (automatika) najčešće se smjestio u kući ili u stražnjoj sobi, gdje se ponekad proizvodi kavez (mali podrum).
