Povezivanje crpke s bušotinom: značajke i faze rada

Spajanje bušotinske crpke jedan je od najvažnijih i najvažnijih faza u izgradnji autonomnog sustava vodoopskrbe. Od pravilnog povezivanja i početka opreme za pumpanje ovisit će o vijeku trajanja i normalnom radu sustava.

Reći ćemo vam kako spojiti crpku na bunar sa svojim rukama.

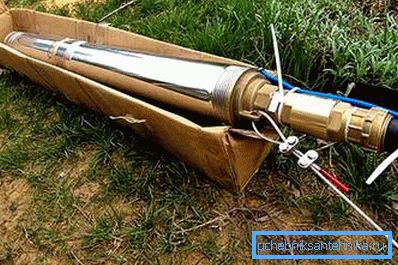

Na slici je podvodna pumpa spojena na komunikaciju i napajanje.

Ugradnja crpne opreme

površina

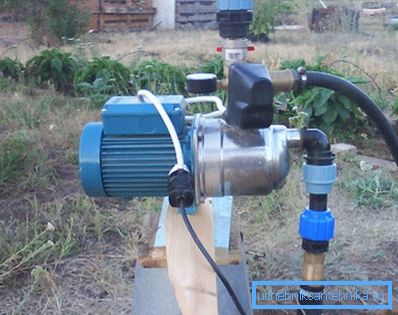

Jedinice površine omogućuju podizanje vode s dubine od najviše 9 metara.

Obratite pažnju! Postavljen na površinu crpne opreme omogućuje vam ispumpavanje vode iz male dubine - ne više od 8 do 9 metara. To je zbog sile atmosferskog tlaka, koji nije u stanju podići stup iznad i ako se koristi živa umjesto vode, visina stupca bit će 760 mm, što je poznato pod normalnim atmosferskim tlakom.

Stoga se ta oprema koristi za servisiranje abisinskog bunara i plitkih bunara, kao i za pumpanje vode iz podruma, navodnjavanja i drugih radova..

Površinske crpke najčešće predstavljaju postaje koje uključuju izravno crpku s električnim motorom, hidrauličkim spremnikom, automatskim sustavom za pokretanje i isključivanje, tlačnim relejom i mjeračem tlaka.

Jednostavno je montirati samu stanicu, stoga je dovoljno pažljivo pročitati upute proizvođača i izvršiti jednostavne manipulacije, povezujući dijelove zajedno.

Mnogo je važniji zadatak spojiti površinsku pumpu na bušotinu i započeti ga.

Radi praktičnosti, naši su stručnjaci sastavili detaljnu poduku:

  1. Na mjestu gdje će crpna stanica stajati treba napraviti pouzdani postolje ili armaturu za pričvršćivanje, na koju treba čvrsto pričvrstiti okvir uređaja, na kojemu bi trebale biti prisutne ugradne rupe ili noge. Da biste smanjili vibracije i buku ispod jedinice, bolje je staviti gumenu podlogu;
Instalacija pomoću pouzdane podloge i montažnog hardvera.
  1. Odrezali smo komad PND-cijevi potrebne duljine, a na jednom od krajeva postavljamo mjedenu ili plastičnu spojnicu s unutarnjom niti, bradavicom i kontrolnim ventilom. Također, krupni zaslon neće biti suvišan;
Kraj cijevi se isporučuje s filterom i ventilom.
  1. Također isporučujemo drugi kraj cijevi spojkom i spojimo ga na ulazu naše stanice. Najčešće su takve rupe opremljene unutarnjim navojem, koji bi trebao biti zapečaćen FUM trakom ili brtvom od lana. Ako je potrebno (za ejektorske modele) ugradimo cijev za recirkulacijski sustav;
Spojimo usisnu cijev na ulaz uređaja.
  1. Zatim priključite izlaz crpke na vodovodne cijevi kroz kuglasti ventili. To može biti jedan ili više izgleda, pa vam je možda potreban jedan koljeno ili čvor. Za rad koristimo samo visokokvalitetne mjedene ili plastične spojnice i spojnice;

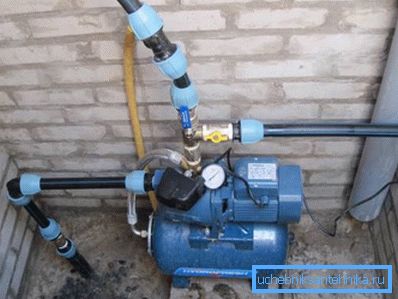

Spojimo vodovodne cijevi.
  1. Priključak priključujemo u utičnicu 220 V / 50 Hz;
  2. U posebnoj rupi na postaji stanice (obično na području crpke) napunite vodu prema preporukama proizvođača;
Napunite sustav vodom.
  1. Pokrećemo uređaj i pričekamo automatsko isključivanje sustava. Nakon toga provjeravamo tlak u spremniku akumulatora na mjeraču tlaka i usporedimo ga s podacima o putovnici. Ako se vrijednosti ne podudaraju, podesite prekidač tlaka pomoću specijalnih vijaka u svom mehanizmu;

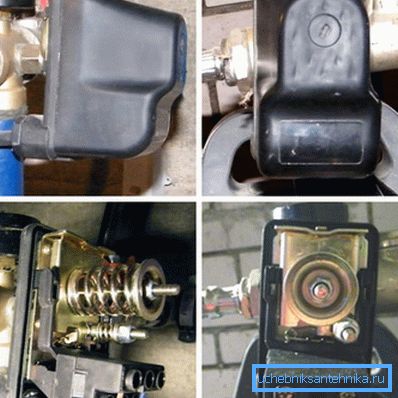

Po potrebi podesite prekidač tlaka.
  1. Kad je spremnik pun, otvaramo slavine i provjeravamo pritisak i opći rad vodovodnih i vodovodnih uređaja.

Obratite pažnju! Prije nego spojite površinsku crpku na bušotinu, provjerite da ukupna duljina vertikalne i vodoravne cijevi ne prelazi maksimalne dopuštene vrijednosti navedene u putovnici na uređaju.

potopne

Potopna pumpa se instalira izravno u bunar.

Za crpljenje vode iz dubokih bušotina koriste se urušivi uređaji koji nisu ograničeni visinom vodenog stupca i sile atmosferskog tlaka..

Njihova instalacija razlikuje se od instalacije površinskih postaja:

  1. Prije svega, crpka za podizanje vode od niskotlačnog polietilena (HDPE) povezana je s pumpom. U tu svrhu spojena je mjedena spojnica na njegovu kraju, na kojoj je namotan kontrolni ventil. Zatim uzmite bradavicu s dvostrukim vanjskim navojem i pomoću njegove pomoći spojite ventil s ulazom crpke;

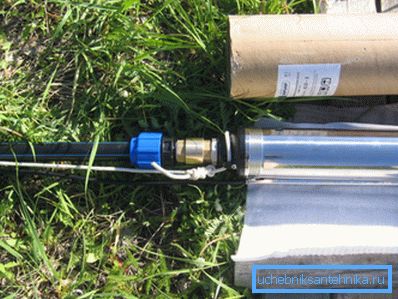

Spojite crpku na cijev za vodu.
  1. Dalje, na podiznu cijev s električnim spojnicama ili električnom trakom priključite kabel napajanja uređaja svakih tri metra;

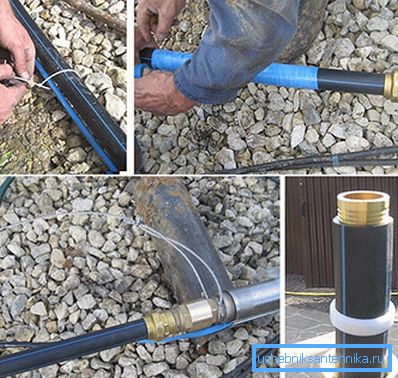

Obratite kabel i cijev.
  1. Uključeno u pumpu obično je sigurnosni kabel od najlona ili drugog materijala. Kabel se mora navojiti u montažne uši na jedinici tijela i pričvrstiti s dva (!) Isječka;

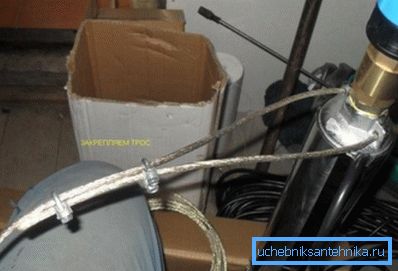

Učvrstite sigurnosni kabel s 2 isječka.
  1. Zatim se crpka, zajedno s cijevima, kabelom i kabelom, lagano spušta u kućište bušotine, dok se pokušava ne držati zida cijevi. Za osiguranje na tijelu uređaja može nositi gumeni prsten. Dubina uranjanja obično se uzima tako da je aparat 2-3 metra ispod dinamičke razine vode, ali pola metra iznad dna dna;

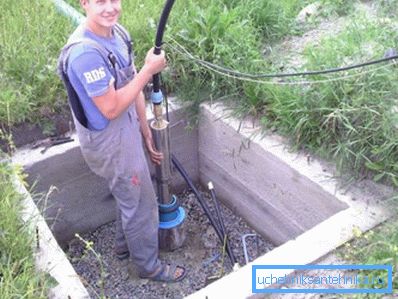

Uređaj je pažljivo uronjen u bušotinu.
  1. Cijev je navijena u rupu na vrhu bunarića i pričvršćena stezaljkama. Tu je i nosač za sigurnosni kabel - spojimo kabel na ovu držač;
Prilog na vrh.
  1. Zatvorimo poklopac bušotine, a odlazni kabel kroz zapečaćeni ulaz (obično uključen) priključen je na električnu mrežu. Provjerimo puštanje u pogon pumpe, ako voda ne ide, privukli smo zrak s usta iz cijevi, tako da će kuglasti ventil raditi;
Pokrenemo pokusanje opreme.
  1. Nakon uspješnog lansiranja spojimo cijev za podizanje vode na vodovod.

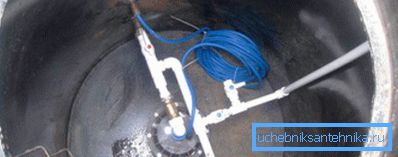

Spajamo vodovodne cijevi na bušotinu.

Obratite pažnju! Ako je crpka opremljena unutarnjim ventilom, uvijek ga treba kopirati vanjskim metalnim uređajem, budući da unutarnji ventili nisu pouzdani.

zaključak

Spajanje i puštanje u pogon crpne opreme je vrlo važan i ključan zadatak, čiji pravilan rad određuje normalan rad sustava čija je cijena vrlo visoka. Unatoč tome, moguće je samostalno se nositi s ovim radom, jednostavno izvršavajući korak po korak prema našem vodstvu. Da biste izravno vidjeli postupak, možete pogledati videozapis u ovom članku.
