Povezivanje crpne stanice s bušotinom

Pružanje inženjerskih komunikacija prigradskih naselja problem je na većini teritorija. Centralizirana vodoopskrba, zbrinjavanje vode, grijanje je moguće samo u prigradskim naseljima uz megalopole. Rješenje problema pružanja populacije vodom je u rukama samih građana koji organiziraju autonomne izvore vodoopskrbe na svom području. To može biti dobro, dobro na prvim vodonosnicima, artesijski izvor vodonepropusnih horizonta.

Uklanjanje vode iz bušotine uz pomoć kante je prilično naporan proces. Sposobnost povezivanja raznih tehničkih sredstava omogućuje ne samo mehanizaciju, već i potpuno automatizaciju procesa opskrbe vodom u kuću.

Za automatizaciju procesa opskrbe vodom, potrebno je spajanje crpne stanice na bušotinu.

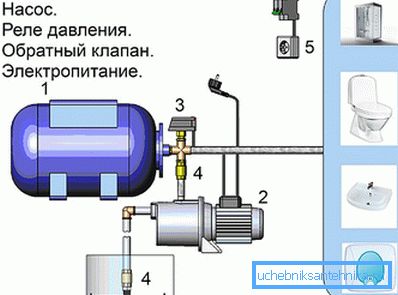

Elementi crpne stanice

Autonomna crpna stanica sastoji se od sljedećih elemenata:

• centrifugalna pumpa sa samonosivanjem koja pruža vodu iz bunarića do potrebne visine;
• hidroakumulator koji omogućava omekšavanje hidrauličkog šoka, održavajući pritisak u cjevovodu (to je kontejner s membranom i pneumatski ventil za ubrizgavanje zraka);
• cijevi i cjevovodi i spojni elementi;
• sklopovi za zatvaranje i upravljanje (ventili, mjerači tlaka, tlačni prekidači, ventili, itd.);
• grubim i finim filtrima.

Načelo rada

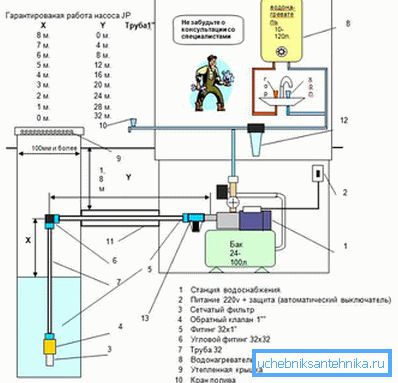

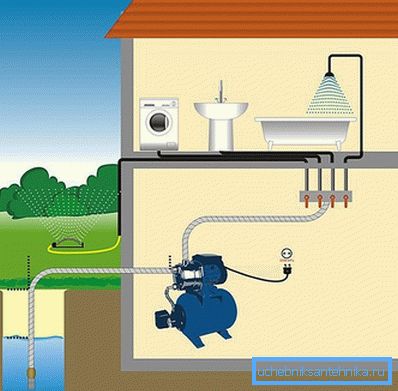

Opća shema spajanja crpne stanice prikazana je na slici. Od bunara, usisna cijev ide do crpne stanice. Na kraju cjevovoda u bunaru je nepovratni ventil s cjedilom. Ispred crpne stanice postavljeni su ventili i grubi filter. Na izlazu postaje postavite mjerač tlaka, kontrolni ventil, fino filtar. Dalje duž tlačnog cjevovoda, voda teče potrošačima.

Cjevovod iz bušotinske crpke počinje pumpati vodu u akumulator. Punjenje na određeni tlak, crpka se isključuje. Kada otvorite vodu iz slavine, pod pritiskom ulazi mješalica, tuš i druge točke potrošnje vode. Kada padne tlak, crpka se uključuje i pumpa vodu iz bunara natrag u hidraulični akumulator. Na taj način, prilikom regulacije tlaka u sustavu, crpka radi ili kada se potroši voda ili se isključuje kada su svi potrošači vode isključeni.

Mjesto crpne stanice

Prije instaliranja postaje treba odrediti njegovo mjesto. Crpna stanica treba biti blizu bunara. Cjevovod od bušotine do kuće trebao bi biti postavljen ispod razine zamrzavanja tla izolacijom i zaštitom od naginjanja mraza. Opcije smještaja:

1. Specijalni grijani prostor: odvojeni stajnjak, pomoćni prostor u kući ili u podrumu kuće. Najpoželjnija opcija, jer omogućava u bilo koje doba održavanje opreme u toploj sobi.
2. U kavezu, koji je zaštitni izvor, smješten ispod razine zamrzavanja tla. Ova opcija je manje uobičajena. Kavez je izoliran kako bi se izbjeglo zamrzavanje tla u ekstremnoj hladnoći, kako bi se spriječilo zamrzavanje, oštećenje i neuspjeh svih skupe opreme.

Montaža postolja

S self-instalacijom, morate znati kako spojiti stanicu. Pouzdanost i vijek trajanja sustava vodoopskrbe ovise o ispravnoj instalaciji.

1. Ugradnja crpne stanice. Može se postaviti na držač L-oblika koji je pričvršćen na zid sobe, poseban podij na podu gdje se nalazi stanica. Postaja je smještena, usredotočujući se na smjer cjevovoda prema bunaru, tako da nema nepotrebnih zavoja. Postaja ne smije biti u dodiru sa zidom. Gumeni jastučići mogu se postaviti ispod šapa postaje kako bi se uklonili zvuk vibracija tijekom rada.

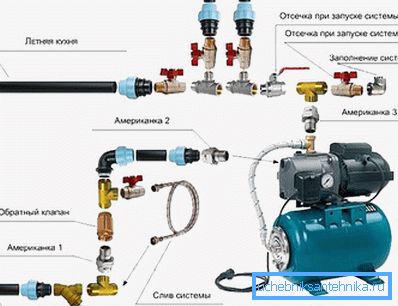

2. Ugradnja ulaza u stanicu. Kroz adaptere na ulaz u postaji, ugrađen je grub filter, kontrolni ventil, ventil za zaustavljanje i spojka za prebacivanje na plastični cjevovod.
3. Ugradnja usisne cijevi. Na kraju cjevovoda, koji se nalazi u kućištu, postavljena je metalna mreža i kontrolni ventil. Za polaganje cjevovoda, rova ​​je iskopana do dubine prodora mraza, u kojoj je položena voda. Cijevi su položene na pješčani jastuk i prekrivene pijeskom. S velikom dubinom prodora mraza, cjevovod je izoliran. Cijevi vode u kuću i pričvršćuju se na spojnu spojnicu.
4. Ugradnja izlaznog cjevovoda. Fleksibilna crijeva iz akumulatora spojena je na tlačnu sklopku. Na izlazu su pričvršćene krute cijevi na fini filter, kontrolni ventil, zaustavne ventile, spojke za tlačnu cijev u kući.

Prije ispitivanja, voda se ulijeva u pumpnu stanicu. Ovo je neophodno kako bi se spriječilo prazno pražnjenje pumpe.

Crpka je spojena na mrežu i pokrenuta. Svi elementi za zaključavanje moraju biti otvoreni. Sve su veze provjerene zbog propuštanja.

video

Poslušajte preporuke za odabir crpne stanice:

Pogledajte kako je instalirana crpka za vodu:
