Površinska pumpa za bušotinu: značajke, značajke, ugradnja

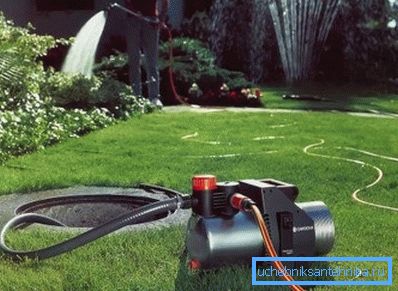

Površinske pumpe za bušotine omogućuju pumpanje vode iz plitke dubine, što je važno za vlasnike seoskih kuća i predgrađa.

Razgovarat ćemo o glavnim karakteristikama i značajkama tih uređaja, kao i pokazati kako instalirati površinsku pumpu u bušotinu.

Površinska pumpa

Uređaj i svrha

Površinske crpke rade na načelu usisavanja vode stvaranjem vakuuma na kraju usisnog crijeva, koji je umetnut s drugog kraja u vodu. Dakle, postoji razlika u tlaku na različitim krajevima crijeva, a pri punom vakuumu na usisnoj strani to će biti vrijednost atmosferskog tlaka, tj. Oko 760 mm Hg.

Ako zamijenimo živu kolonu s vodenim stupom, visina takvog stupca bit će 10,3 metra, što znači da s punim vakuumom na usisnoj strani voda može porasti za najviše 10,3 metra.

S obzirom na gubitak trenja stijenke vode cijevi i djelomičnim vakuumom u sustavu maksimalna visina rasta vode takve crpke ne više od 9 metara, a s obzirom na horizontalnu dio usisne cijevi, čini se da je stvarna radna visina 7 - 8 metara.

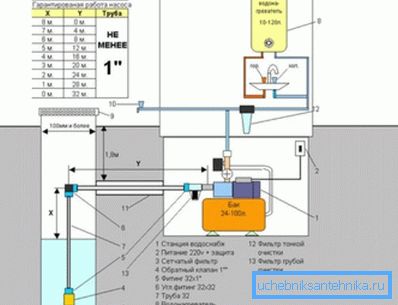

Obratite pažnju! Pri izračunavanju parametara, razmotrite udaljenost od bunara površinske pumpe. Ovdje bi bila prikladna sljedeća formula: Y = 4 (8-X), gdje je Y duljina vodoravnog dijela cijevi, X je visina usisa. To znači da su četiri metra vodoravnog dijela jednaka jedan metar dizanja.

Obratite pažnju! Iz gornjeg proračuna možemo zaključiti da je površinska crpka dizajnirana za podizanje vode do visine do 8 metara. To vam omogućuje da koristite ovaj uređaj za unos vode iz otvorenih vodenih tijela, plitkih pijeska i bunara.

Po dizajnu, vanjske crpke su podijeljene u tri glavne vrste:

1. Vortex. Najkompaktniji i jeftiniji uređaji koji mogu stvoriti dovoljno visok tlak u sustavu, ali imaju nisku učinkovitost - ne više od 45%. Koriste se uglavnom za navodnjavanje i crpljenje vode iz poplavljenih prostorija, ali niska učinkovitost i niska pouzdanost ne dopuštaju nam preporučiti ovu vrstu opreme kao stalnu jedinicu za autonomni vodovod;
2. Centrifugalna. Skuplji i pouzdani uređaji koji stvaraju barem manje od vrtloga, ali dovoljno pritisaka kako bi se osiguralo rad vodoopskrbe. Oni imaju visoku učinkovitost - do 92% - s dovoljnom pouzdanost za kontinuiranu uporabu, što omogućuje korištenje ove vrste opreme u radu crpnih stanica za vodoopskrbu;

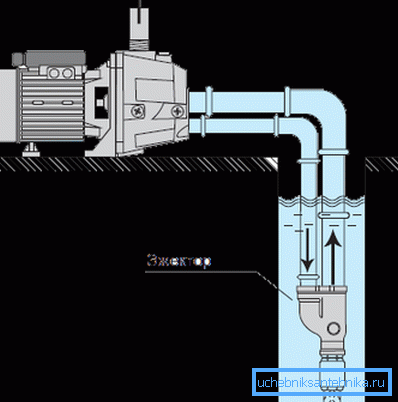

3. Izbacivanje. Imaju dva voda kruga: u prvom krugu, tekućina se isporučuje u mlaznicu za izbacivanje, gdje zbog Bernoullijevog učinka stvara se razlika tlaka i voda izlazi iz vanjskog okruženja - drugog kruga. Ovo rješenje omogućuje spuštanje ejektora na dubinu i rješavanje problema ograničavanja visine usisa, ali sada za tu svrhu koriste učinkovitije potopne jedinice čiji je omjer cijene i kvalitete veći.

Kao što vidimo, dizajna centrifugalne crpke pokazala se najprikladnijom, stoga ćemo se detaljnije ukazati na njih.

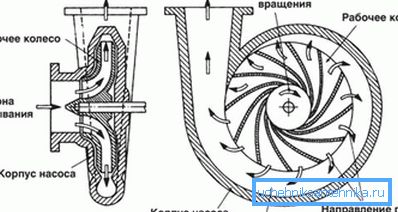

Sređena centrifugalna jedinica je vrlo jednostavna:

• Dva pogona čvrsto su fiksirana na pogonskom vratilu mjenjača, u čijem središtu jedan od njih ima rupu;
• Rupa komunicira s prostorom između diska, gdje su nagnute ploče lemljenje, stvarajući kanale od središta prostora do rubova koji su povezani s sabirnim spremnikom (difuzorom) koji komunicira s dovodnom crijevom;
• Usisni crijevo je povezan s otvorom u sredini diska;
• Ako je punjenje crijeva i usisni prostor interdisk tekućine i uzrokovati mjenjača pogon u pokretu, nagnut u smjeru suprotnom od rotacije noža će gurnuti vodu iz centra u prostor između diskova zbog centrifugalne sile;
• Kao rezultat toga stvorit će se vakuum na području središta kotača i usisnog otvora, te u području rubova i difuzora koji komuniciraju s ispusnom crijevom - područje povećanog tlaka;
• U tim uvjetima, sustav će obično u ravnoteži, a voda će biti izbačen iz spremnika pod tlakom skladištenja na rubu kotača u visokoj crijeva, pri čemu je središte kotača javlja vakuuma i tamo će usmjeriti tekućine iz usisnog crijeva djelovanjem atmosferskom tlaku.

Kao rezultat toga, stvara se kontinuirana cirkulacija i pumpa voda s jedne točke u drugu, što je bilo ono što je potrebno postići. Međutim, za rad u autonomnom vodoopskrbnom sustavu kuće, površinska jedinica se ne koristi samostalno iz bušotine, već se sastavlja tzv. Crpna stanica koja je detaljnije opisana u sljedećem odlomku.

Pumpa stanica

Za normalan rad površinske crpke kao dijela vodoopskrbe stambene kuće povezan je s akumulacijskim spremnikom i automatskim sustavom aktivacije. Ovo je neophodno kako bi se smanjio broj pokretanja jedinica po jedinici vremena.

Činjenica je da kada uključite napajanje motora namotaj, pojavljuju se vršne vrijednosti veličine struje, koje se nazivaju struja usisa. Ove struje uzrokuju destruktivan učinak na uređaj, pa je sa stajališta radnog resursa električnog motora puno bolje da radi s najmanjim brojem ciklusa startanja.

S druge strane, stalni rad crpke nije neophodan i ekonomski je neprofitabilan, jer troši znatnu količinu energije i ispraznava bušotinu. Očito je neophodno stvoriti određenu količinu vode i tlaka u sustavu koji će pokriti neprekidne vodovodne instalacije i slavine, a samo kada se taj pritisak spusti ispod određenih vrijednosti crpka će se uključiti i vratiti rezervu.

Prema tome, kada se u spremniku zahvati određeni vršni tlak, crpka će se automatski isključiti.

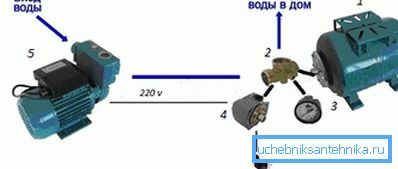

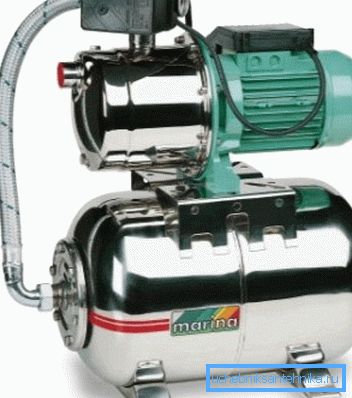

Tako smo došli do uređaja crpne stanice, a njegovi glavni dijelovi su:

1. Hidroakumulator ili prijamnik. To je metalni ili plastični spremnik, unutar kojeg je gumena žarulja (membrana). Oko kruške se komprimira na 3,5 atm. zrak i voda opskrbljena kruškama pod stalnim pritiskom;

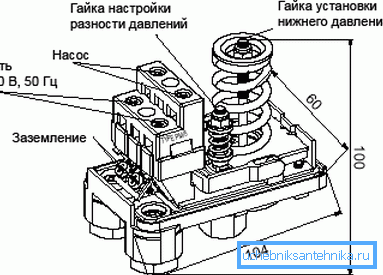

2. Prekidač tlaka Postavljen je na donju i gornju vrijednost prekida, a kad se postigne donja granica, terminali zatvaraju krug, a kad se postigne gornja granica, ona se otvara. Kao rezultat toga, snaga crpke se uključuje pri kritičnom padu tlaka u spremniku, a kad se vraća maksimalna vrijednost, ona se isključuje;
3. Mjerač tlaka. Uređaj za mjerenje tlaka i upravljanje postavkama releja i automatizacije;
4. Centrifugalna pumpa;
5. Usisni crijevo s kontrolnim ventilom i filter na kraju;
6. Dajući (cijevi) crijevo;
7. Pet stupa prigušnice. Obavezno za prebacivanje svih navedenih dijelova u jedan sustav.


Obratite pažnju! S dovoljno akumulativnog prijemnika, sustav će rijetko uključiti crpku, što će znatno produljiti vijek trajanja, kao i produljiti vijek trajanja pokretača motora i priključnih blokova. Osim toga, u vodovodnom sustavu neće biti vršnih tlakova i njihovih karakteristika vode čekić, koji će zaštititi ventile i cijevni priključci.

Povezivanje crpne stanice s bušotinom

Ako planirate povezati površinsku pumpu s bunarićem vlastitim rukama, naša korak po korak će vam pomoći:

1. Crpna stanica (ili zasebno crpka) postavljena je na čvrstu fiksnu podlogu i noge su učvršćene vijcima ili sidrama. Preporuča se ugradnja gumenog sloja ispod instalacije kako bi se smanjila aktivnost vibracija uređaja;

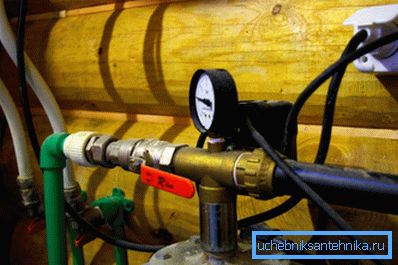

1. Otvor (opskrba) otvora crpke spojen je s izlaznim izlazom peteratnog priključka s crijevom ili izravno;

1. Spremnik hidroakumulacije također je spojen s izlaznim dijelom prigušnice pomoću mekog crijeva ili izravno;

1. Preostali spojni otvor za rupu spojen je na cijev unutarnje opskrbe vodom kod kuće;

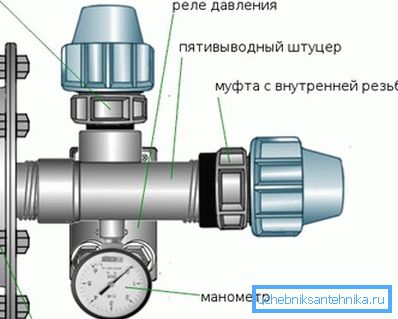

1. U rupu? inča na montažnom mjeraču vijaka;

1. Tlačni prekidač pričvršćen je na preostalu neiskorištenu posljednju rupu mlaznice;

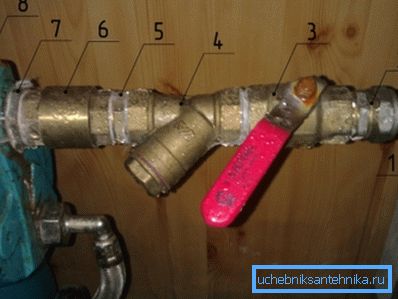

1. Usisni otvor crpke priključen je na cijev za usisavanje vode;

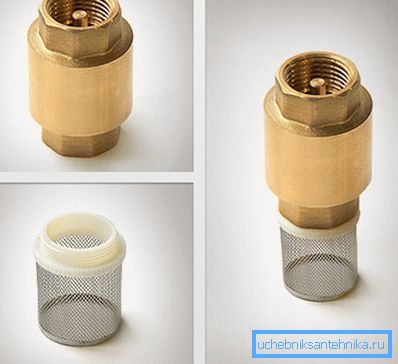

1. Kraj cijevi za dovod vode opremljen je s nepovratnim ventilom i filtrom za grubu vodu i spušten u bunar (udaljenost do dna je najmanje jedan metar);

1. Kabel za napajanje crpke priključen je na normalno otvorene stezaljke tlačne sklopke, a sam relej - na mrežnu utičnicu 220 V;

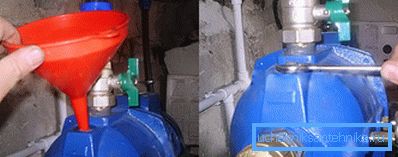

1. Radni prostor crpke napunjen je vodom kroz posebnu rupu u kućištu i uređaj se pokreće;

1. Dizalice u kući su zatvorene i čekaju punjenje spremnika. Kada je spremnik pun, a crpka je isključena, odstrani tlak na manometru;
2. Zatim su slavine otključane i voda se otpusti sve dok se crpka ponovno ne uključi. Uključujući prekidač tlaka;
3. Konačno, usporedite dobivene vrijednosti tlaka s podacima putovnice prijamnika i po potrebi podesite prekidač tlaka.

Obratite pažnju! Svi spojevi spojnice s cijevima trebaju biti opremljeni spojnicom s navojem, a između priključka i spremnika, kao i između priključka i cjevovoda trebaju biti ugrađeni kuglasti ventili.

zaključak

Površinske crpke su naširoko korištene u autonomnim vodoopskrbnim sustavima za dobavu vode iz plitkih bunara i bunara. Pomoću našeg vodiča moći ćete samostalno povezati i uspostaviti sustav za isporuku vode iz izvora ili drugog izvora. Možete proučiti problem dublje uz pomoć videozapisa u ovom članku.
