Priključak vode: odredište, vrsta, značajke

Izgradnja vodoopskrbnog sustava nije moguća bez upotrebe ventila i armature, od kojih su najistaknutiji predstavnici slavine za vodoopskrbu. Ovi uređaji koriste se za isključivanje ili podešavanje tlaka vode u sustavu ili njegovom dijelu, kao i za opremanje vodovoda. Razmotrit ćemo uređaj i značajke slavina za vodu.

Dodirnite za vodovod

imenovanje

U svim mrežama vodoopskrbe - središnje, lokalne ili autonomne - koristi se oprema za zaključavanje i regulaciju. Najčešći tip takve opreme je slavina za opskrbu vodom.

Uređaj je dizajniran da provodi funkcije podešavanja tlaka i kapaciteta cjevovoda promjenom područja poprečnog presjeka lumena kanala cjevovoda.

Proizvodi mogu obavljati dvije glavne funkcije:

1. Funkcija isključivanja. Ventil ima dva položaja - "otvoren" i "zatvoren", a služi za blokiranje ili otključavanje kanala cijevi. Uglavnom, zaporni ventili imaju kuglastu verziju i mali kut rotacije ručke;
2. Funkcija podešavanja. Ovdje su zatvorene i otvorene pozicije ekstremne točke, a uređaj omogućuje glatko mijenjanje poprečnog presjeka lumena između ovih ekstremnih položaja. Takve se slavine koriste u sudoperima i umivaonicima, kao iu izvedbi kanala. Može imati različite nacrte.

Odvodni i zatvori i ventili za podešavanje ugrađuju se na glavnim ulazima cijevi u pogonu, u svakoj zasebnoj sobi, na mjestima grananja i križanja, prije i poslije vodovoda i mjerne opreme, prije i poslije pumpe, na točkama za prihvaćanje vode.

Takva velika upotreba objašnjava činjenicom da sanitarna oprema često ne uspijeva i zahtijeva popravak, a često se poduzimaju preventivne mjere koje zahtijevaju zatvaranje vodoopskrbe. Pomoću ventila možete odrezati mrežno područje ili uređaj iz sustava i mirno ga zamijeniti bez isušivanja vode.

Obratite pažnju! Dobro konstruirani vodovod omogućuje vam isključivanje bilo kojeg uređaja ili dijela mreže korištenjem dizalice.

Uređaj i varijacije

Razvrstavanje uređaja može se provesti prema različitim kriterijima.

Za početak, trebali biste ih razdvojiti po svrsi:

• Proizvodi za domaće potrebe. To su uobičajene slavine na umivaonicima i kadama, kuhinjskim aparatima itd.;

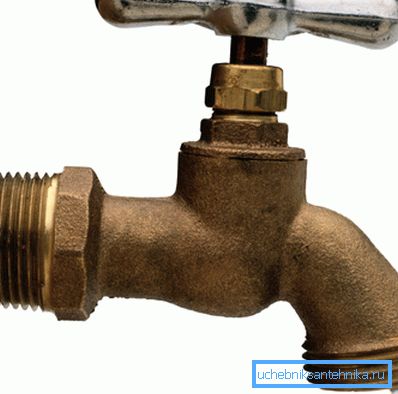

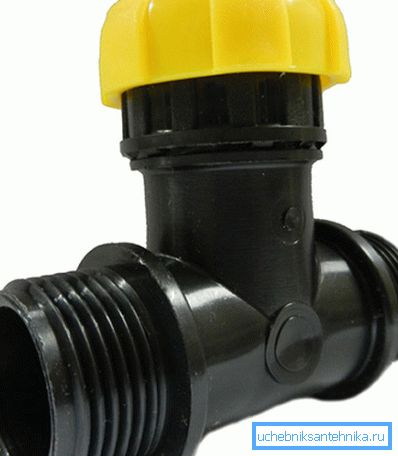

• Za potrebe kućanstva. To su slavine postavljene na kraju cijevi za spajanje crijeva za zalijevanje, navodnjavanje i druge slične potrebe. Može biti lopta ili ventil;

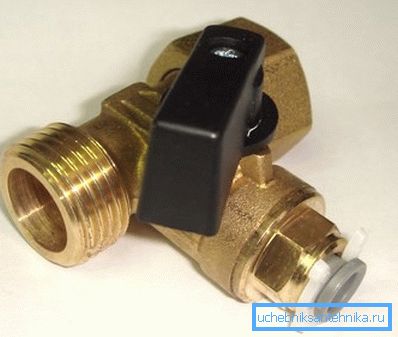

• Za potrebe vodoopskrbnog sustava. Ovi uređaji ugrađeni su u sustav i imaju verziju spojke (najčešće). Uz rijetke iznimke, to su kuglasti ventili.

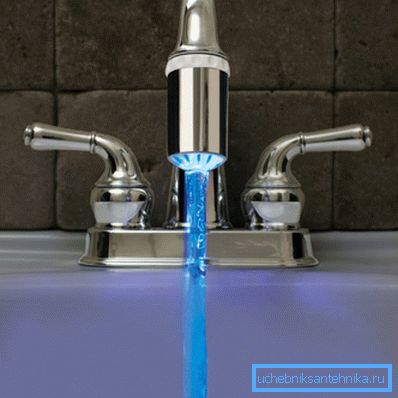

Za domaću uporabu nije jednostavna konstrukcija i miješanje. Omogućuju vam da prilagodite ne samo tlak, nego i temperaturu vode miješanjem vrućih i hladnih struja u različitim omjerima.

Evo mogućih rješenja:

1. Dvuhventilnye. Mješalica ima dva odvojena ventila za vruću i hladnu vodu. Oba ovaca;

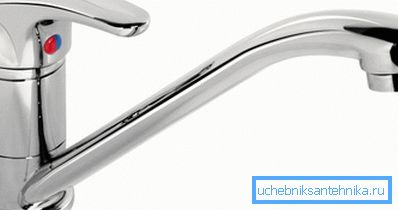

2. Jedna poluga ili kirurška. Na mješalici postoji jedna ručka koja kontrolira udio mješavine i tlak;
3. Automatski. Mješalica je trosmjerni ventil s termostatom, a otvor je izveden konvencionalnim keramičkim grilom ili servo aktuatorom pri naredbi senzora gibanja. Takve se dizajne još uvijek razlikuju po prevelikoj cijeni.

Postoje četiri vrste nacrta: crv, kugla, kutije osovinskih keramičkih osovina i keramičke poluge za mješalicu.

Prve su moralno zastarjele i praktično se ne koriste jer su najmanje pouzdane i zahtijevaju česte zamjene gumenih brtvila.

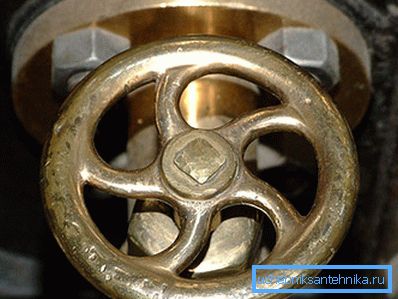

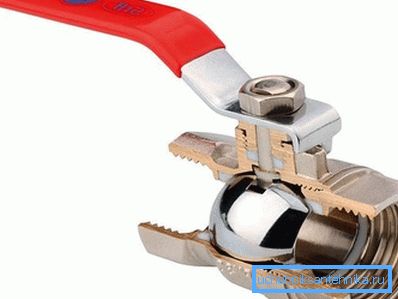

Konstrukcije kuglanja jednostavno su postavljene: kuglasti utikač s aksijalnim utorom ugrađen je u kućište spojnice, koji se dobro prianja na sedlo u kojoj se nalazi. Na loptu se pričvršćuje vreteno. Pomoću vretena, pluta možemo okrenuti bilo pomoću utora za lumen kanala, ili sa strane bez utora.

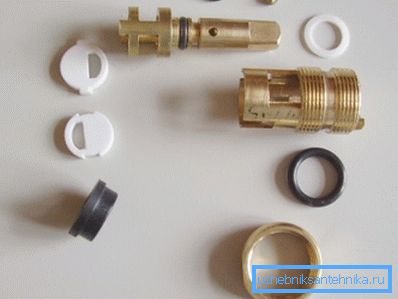

U mehaničkim mehanizmima za zatvaranje, koristi se isti princip, samo se ploča ne pomiče, već jedna ploča u odnosu na drugu. Keramičke čahure, kao i patrone, razlikuju se po visokoj pouzdanosti, glatkoj vožnji i tihom radu. Međutim, oni su osjetljivi na kvalitetu vode i zahtijevaju ugradnju filtera za čišćenje.

Dizalice za kućanstvo obično su uređene jednostavnije - nemaju miješalicu i jednostavni su slučajevi s mehanizmom za zaključavanje ventila. U modernim modelima postavljen je kuglični mehanizam ili kutija za keramičke kranove, crvni ventili postupno se istiskuju s tržišta.

Moram reći da se mehanizmi kugle i ventila ne koriste samo u vodovodnim mrežama: oni stoje na svim vrstama cijevi pa kupac često ne može razumjeti razliku između slavine i slavine za vodu. Njihovi su nacrti isti, samo materijali i neke nijanse se razlikuju.

Obratite pažnju! Unatoč sličnim dizajnom, svaki model treba koristiti isključivo za namjeravanu svrhu. U suprotnom neće se razmatrati prigovori glede kvalitete rada.

montiranje

Konstrukcija spojke kuglastog ventila je vrlo jednostavna za montažu. Najprije morate odabrati veličinu, jer koristimo tablicu:

Zatim na kraju cijevi odrežite vanjsku nit s umom. Vijenac je zbijen s lanom i brtvenom mješavinom, a ventil je pričvršćen za ključ sa 4-4,5 okretaja. Ugradnja se ne razlikuje od ugradnje uobičajene spojke.

Također je teško instalirati slavinu s mikserom. Postoje modeli sa zidnom montažom i montažom na sudoper.

Upute za montažu zidne mješalice izgledaju ovako:

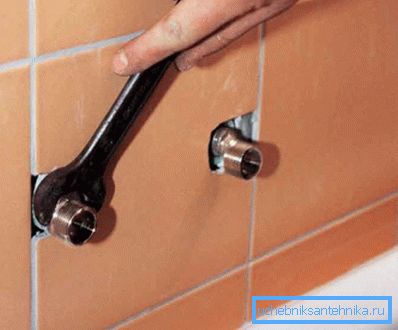

1. Na krajevima uklonjenih cijevi odrežavamo unutarnji navoj i uvijamo ekscentrike u njih. Zapečatite nit lana ili vrpce FUM;

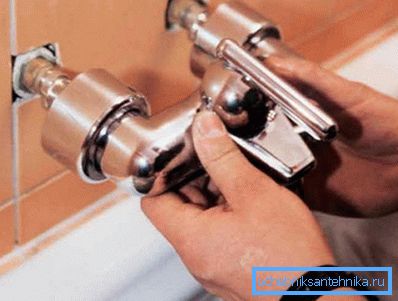

1. Mi ugrađujemo kućište miksera prema uputama proizvođača i dovedemo ih do ekscentrika. Izložimo ih tako da se podudaraju s maticama matice ulaznih kanala uređaja i nalaze se na strogo horizontalnoj razini;

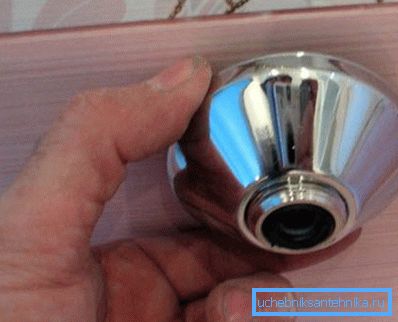

1. Mi ukrašavamo ukrasne ekscentrike na ekscentričnim niti;

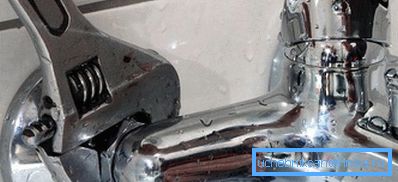

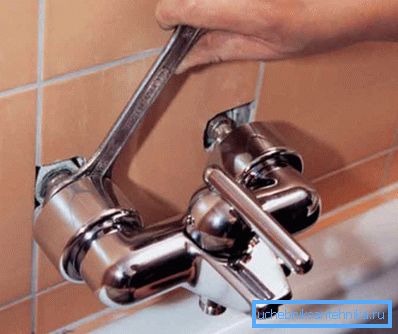

1. Stavili smo kućište na krajeve ekscentrika i zategnite spojnice s ključem za vodovod. Čvrsto ih zategnite, inače ćete oštetiti gumene brtve;

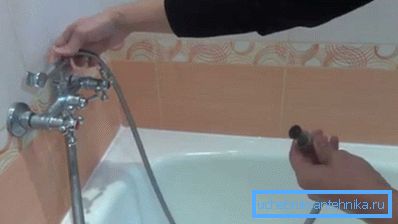

1. Spojite fleksibilni crijevo tuš glave, senzor položaja slavine (ako je potrebno) i ostali dijelovi. Isporučujemo vodu i doživljavamo posao.

Obratite pažnju! Prije montaže miješalice, pazite da su gumene brtve u maticama s kapama prisutne, jer ponekad ispadaju.

zaključak

Isključni i upravljački ventili su neophodni i važni elementi svakog sustava vodoopskrbe. Instaliranje slavine na 15 ili bilo koji drugi nije teško, kao što se može vidjeti uz pomoć videa u ovom članku.
