Priključivanje crpne stanice na bunar: savjeti o

U uređenju vodoopskrbnog sustava, gospodar mora riješiti niz prilično složenih zadataka. I jedan od njih je povezivanje crpne stanice s bunarom vlastitim rukama - napokon, samo uz pravilnu instalaciju i postavljanje ove jedinice dobit ćemo vodu bez prekida i potrebnog volumena.

U nastavku ćemo govoriti o tome što su ovi sustavi, te detaljno opisati proces njihove instalacije.

Raspored uređaja

Za podizanje vode iz bunara i plitkih bunara do 20 metara koji se nalaze u privatnim kućanstvima, najčešće se koriste podvodne pumpe ili automatske crpne stanice. Upravo je druga opcija koja je nedavno postala popularnija jer struktura takve stanice uključuje cijeli kompleks opreme koji osigurava neprekinuti rad čitavog sustava.

U pravilu je jedinica crpke dovršena s takvim detaljima:

• Samu pumpu, često tip centrifugalne. Uređaj je odgovoran za podizanje vode i njegovu transportu kroz cjevovode.

Obratite pažnju! Ponekad je takva crpka instalirana uz potopnu crpku, osobito ako postoji potreba za podizanjem vode iz dubokog bušotina na gornje podove.

• Hidroakumulativni kapacitet, tj. Spremnik, podijeljen membranom u nekoliko dijelova. Zahvaljujući ovom dizajnu, tlak u sustavu mijenja se glatko, a automatizacija, koja je odgovorna za pokretanje dijela crpke, se rjeđe aktivira. Također, uporaba baterije smanjuje hidrauličke šokove, što ima pozitivan učinak na stanje svih priključaka.

• Prekidač pritiska koji reagira na promjenu u sustavu. Čim padne razina tlaka u cjevovodima i / ili akumulatoru, relej pokreće električni motor crpke i voda počinje strujati u cijevi od izvora.
• Manometar za snimanje promjena.

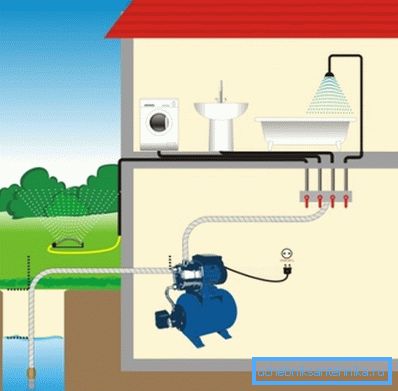

Sustav za unos vode koristi se za isporuku vode iz bunara ili bunara, koja je usisna cijev koja je opremljena kontrolnim ventilom. Na izlazu je montiran središnji cjevovod koji povezuje automatsku stanicu s kućom i sve točke potrošnje.

Tehnologija montaže

Odabir mjesta

Prije početka montaže crpne jedinice morate odabrati odgovarajuće mjesto.

Uvjeti za to su sljedeći:

• prvo, Sustav bi trebao biti smješten u neposrednoj blizini izvora vode. To će nam omogućiti da se osigura najučinkovitije unos vode bez gubitka snage.
• drugo, Uređaj mora biti zaštićen od utjecaja padalina. Naravno, većina crpnih stanica proizvedena su u zapečaćenim kućištima, no očito nisu namijenjena stalnom radu na kiši i snijegu.
• treći, instalacijsko mjesto mora osigurati pristup sustavu za puštanje u pogon i preventivno održavanje.
• Također ne smijete zaboraviti da električni motor crpke ima prilično puno buke pa ga ne smijete montirati u dnevne sobe.

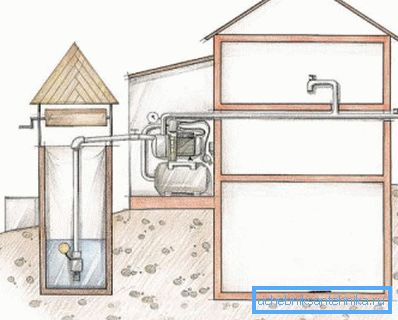

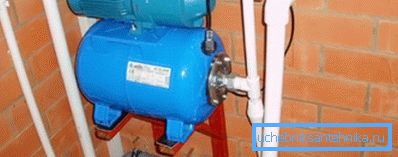

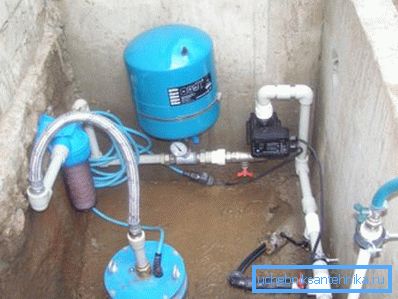

S ove točke gledišta, podrum kuće (ako je bušotina smještena u neposrednoj blizini temelja), jama ili kantu će biti idealno mjesto za ugradnju. Upravljačku stanicu također možete postaviti u samu bušotinu, pričvršćivši je na posebnoj polici ispod vrata.

Stavljamo cijevi

Nakon odabira instalacijskog mjesta, trebamo položiti cijev iz kuće u izvor vode.

Upute za obavljanje posla u ovom slučaju vrlo su jednostavne:

• Mi kopamo rov s nagibom prema bunaru. Dubina rova ​​treba biti nešto veća od dubine zamrzavanja tla - tako da zaštitimo cijev od stvaranja leda.
• Na dnu rova ​​spavamo pijesak jastuka do debljine 20 cm.

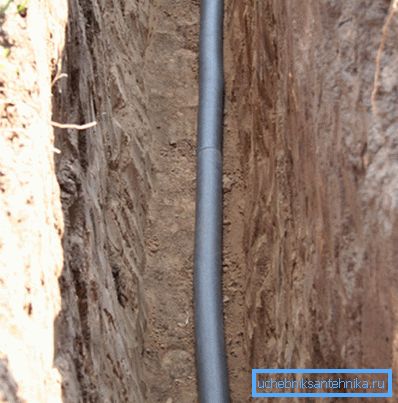

• Stavili smo cijev, pretpakavši ga izolacijskim materijalima.

Obratite pažnju! Kao alternativu izolaciji, može se koristiti samo-regulirajući grijaći kabel.

• U temeljima napravimo rupu kroz koju pomičemo cijev do podruma ili podzemlja.
• Spojimo cjevovod u unutarnje ožičenje, pažljivo izolirajte sva područja u neprikladenim prostorijama.
• Drugi kraj cijevi povezujemo s pumpnom stanicom posebnim priključkom s nepovratnim ventilom i mrežom za čišćenje suspendiranih čestica. Cijena takvog dijela je mala, ali njegova upotreba značajno poboljšava stabilnost sustava.

Spojimo jedinicu

Zatim moramo spojiti i pokrenuti jedinicu.

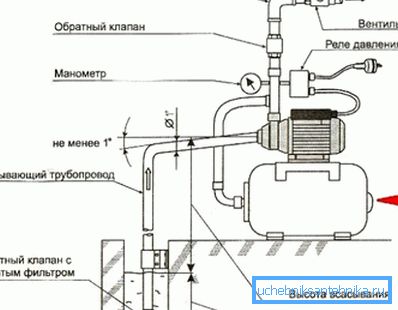

Priključna shema crpne stanice za bušotinu je vrlo jednostavna i može se ostvariti čak i minimalnim vještinama:

• Za početak, priprema se baza na kojoj će biti montirana postaja. Najbolje od svega, prikladan je mali postolje od opeke ili lijevanog od armiranog betona. Najmanja visina takvog postolja je oko 20 cm.
• Izravno ispod nogu jedinice stavlja se gumena prostirka debljine oko 10 mm. Elastični materijal učinkovito će nadoknaditi vibracije, smanjujući trošenje i smanjivanje šuma.
• Noge crpke postavljene su na gumenu brtvu i učvršćene sidrenim vijcima s širokim podložnim pločicama.

Zatim morate pričvrstiti cijev za usis vodu.

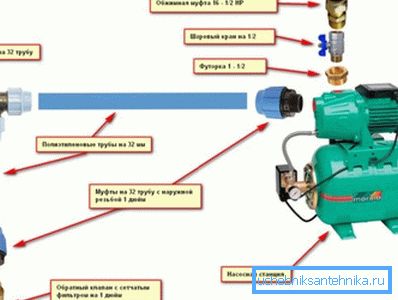

Za povezivanje:

• Inčni spoj s muškim navojem.
• Čelik ili brončani kut s vanjskim navojem.
• Prikladan nepovratni ventil koji osigurava ujednačeni protok vode u sustav.
• Povezivanje - "Američki".

Spojimo sve dijelove u jedan sustav, spajajući usisnu cijev za vodu s pumpnim dijelom. Istodobno je potrebno pratiti nepropusnost svih spojeva.

Istim postupkom spojite izlaznu cijev. Kao što je ranije navedeno, ovdje možete instalirati grubu metalnu mrežicu.

Možete optimizirati naš sustav postavljanjem predfiltra ispred dijela pumpe. Korištenje ovog low-cost uređaja omogućuje produljenje vijeka trajanja pumpe, jer su čestice glinice i pijeska koje ulaze u sekciju toka glavni čimbenik u trošenju dijelova.

Obratite pažnju! Centrifugalni modeli pate od loše kvalitete vode nešto manje od vibracijskih, međutim, za njih, postavljanje filtera može se smatrati vrlo poželjnim.

Konfiguracija prije pokretanja

Nakon završetka rada s hidrauličkim dijelom potrebno je izvršiti početno podešavanje cijelog sustava:

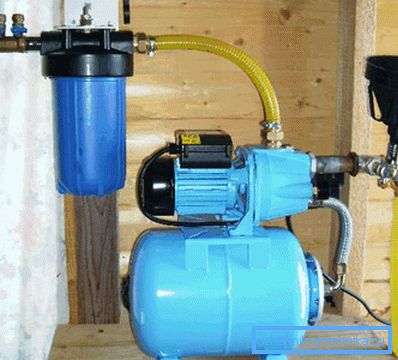

• Za podešavanje tlaka u pumpi kroz posebnu tehnološku rupu napunite oko 2 litre vode.
• Izvršite pokusno pokretanje jedinice, pričvrstite trenutak pokretanja i zaustavljanja sustava. Optimalna brzina zatvaranja je od 2,5 do 3 bara, dio crpke treba biti uključen za 1,8 - 1,5 bara.
• Ako su zabilježene odstupanja od ovih brojki, potrebno je otvoriti poklopac na tlačnoj sklopci i kalibrirati ga zakretanjem vijaka za podešavanje. U pravilu, označeni su oznakom koja određuje smjer povećanja i smanjenja indikatora.

Nakon dovršetka podešavanja, crpka se može spojiti radi rada u normalnom načinu rada.

zaključak

Shema spajanja crpne stanice na bušotinu ili ovdje dano kućište optimalna je sa stajališta pouzdanosti i minimiziranja troškova rada. Naravno, može se poboljšati, ali za početnike to će biti prilično dovoljno i ove informacije. Nakon preporuka, kao i nakon proučavanja videozapisa u ovom članku, jednostavno možete dovršiti instalaciju i osnovno podešavanje vodoopskrbnog sustava.
