Priključni dijagram crpke bušotine: nekoliko alternativa

Elektronički inženjeri imaju poznatu poslovicu: "Elektronika je znanost kontakata". Moguće je s relativno velikim slučajem reći da se vodovodni sustavi također pridržavaju ove tvrdnje.

Ovdje previše ovisi o kvaliteti priključaka i stanju cjevovoda. Istodobno, postoji jedna značajna razlika - ako ćete implementirati shemu spajanja na bušotini, morate barem uopćeno shvatiti načela rasporeda samog bušotina i tip i dizajn crpke.

Pobrinite se da vodovodne cijevi također podliježu znanosti o kontaktima.

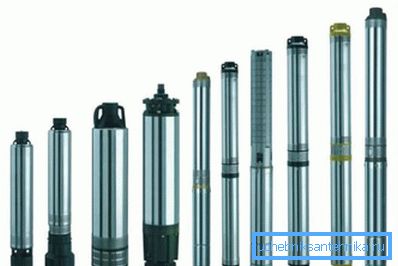

Zato analizirati koje su crpke na raspolaganju općenito prema njihovom dizajnu:

• horizontalno ili okomito - ovisno o orijentaciji osi rotacije radne osovine;
• s vanjskim ili unutarnjim nosačima;
• s aksijalnim ili bočnim vodenim ulazom;
• jednostupanjski ili višestupanjski - ovisno o broju stupnjeva vodoopskrbe;
• presjek - svaki stupanj ima konektor na kraju;
• sa krajnjim ili aksijalnim priključkom;
• s zaštitnim premazom iznutra ili bez nje;
• podmorski - mjesto ispod razine vode;
• poluautomatski - sam uređaj je ispod razine vode, a motor je veći;
• samonosiv - proizvodi automatsko i nezavisno punjenje cjevovoda;
• podesivi - sposobni samostalno prilagoditi količinu opskrbe vodom;
• isključuje se kontakt hermetičko-voda s atmosferom.

Postoje i druge karakteristike dizajna, ali već, prema ocjenjenoj prezentiranoj ponudi dizajnerskih rješenja, može se zaključiti da tržište nudi veliki broj crpki za proizvodnju vode iz bunara.

Ali najčešće se koristi:

• vertikale - oni su izvrsni za predmetnu primjenu;
• monoblok - ovdje je potrebna jednostavnost, s obzirom na razinu nečistoća;
• s unutarnjim potporama;
• s aksijalnim ulazom - također prema konfiguraciji kućišta;
• jednostupanjska - prema načelima jednostavnosti;
• s krajnjim priključkom;
• pomoću unutarnje zaštite površine;
• potopljeni i,
• zapečaćena.

potopne

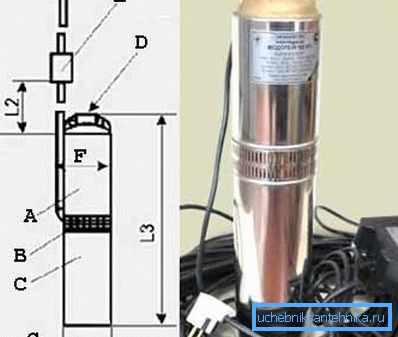

Jedna od najpoznatijih shema podvodne crpke prikazana je na fotografiji "A".

ovdje:

• A - dio za pumpanje;
• B-filter;
• C - elektromotor;
• D - 1 inčni cijevni navoj;
• E-kondenzatorska kutija;
• F - ovaj model ima najveći unutarnji promjer kućišta od 105 mm.

Električni priključak

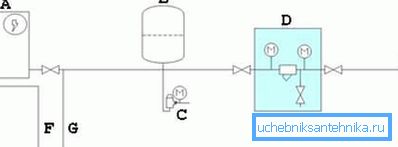

Osnovni spojni dijagram priključka takve crpke je:

• A - grijač vode;
• B - spremnik 40-50 litara;
• C - tlačna sklopka - za zaštitu od prekomjernog tlaka;

• D - grubi filtar;
• E - postavljanje uređaja u kućište;
• F - cjevovod tople vode za kuću;
• G - vodovod za hladnu vodu do kuće.

Dobar savjet! Savjetujemo vam da kupite određene metode povezivanja od odgovarajućih proizvođača. Razlike mogu biti u parametrima mrežne veze i potrebi za instalacijom dodatnih osigurača.

Dovrši ožičenje dijagrama

Postoji nekoliko sustava povezivanja. Predstavljamo neke od njih, najtipičnije.

Povezivanje s upotrebom komore za kauzu

Ako odlučite napraviti kaveznu komoru, tada nastavite na ovo u posljednjoj fazi opreme.

Istodobno, puna veza izgledat će ovako:

• A-komorna komora;
• B - konstantna razina vode;
• C - sigurnosni kabel;
• D - crpka;
• E - suhi senzori - obratite pažnju na ove vrlo korisne pomoćne elemente sustava, oni se često ne instaliraju, ali ponekad su neophodni prilikom analize napretka rada;
• F - dobro kućište;
• G - upravljački kabel;

• H - upravljačka ploča;
• I - tlačna sklopka - još jedan važan element koji kontrolira sustav;
• J - jedinstvo na pet ulaza;
• K-cijevna glava - preporučujemo da posebnu pozornost posvetite pažljivom rasporedu i stanju glave;
• L - ispusni ventil, kao element zaštitnog sustava;
• M - hidroakumulator;
• N-manometar - neophodno je znati pritisak u sustavu stalno;
• P - filtar za dolje - značajka ove sheme - filtar je već na izlazu sustava;
• Q - povratni ventil.

Povezanost s naglaskom na hidroakumulator

Imajte na umu da se na sljedećoj slici filter postavlja u sredini i koristi zaštitu od zamrzavanja vode:

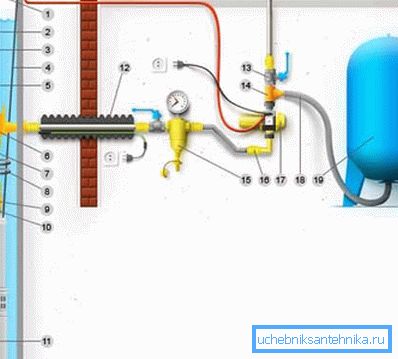

• 1 - bušotina;
• 2 - električni kabel;
• 3 - pocinčana cijev - zaštita od korozije vrlo je važna za uređaje ove vrste;
• 4 - sigurnosni kabel;
• 5 - hermetička kabelska kutija;
• 6 - adapter;
• 7-cijev;
• 8 - spojnice za kabele;
• 9 - ventil za zatvaranje;

• 10 - bradavica;
• 11 - pumpa za dolje;
• 12 - zaštita od smrzavanja;
• 13 - čep;
• 14-te;
• 15 - glavni filtar;
• 16 - adapter;
• 17 - jedinica za elektroničku automatizaciju;
• 18 - ožičenje;
• 19 - hidroakumulator.

Ograničite pozornost na spojeve

Druga opcija pokazuje najveći oprezni stav prema cijelom vezivnom sustavu, podsjećajući da su cjevovodi također znanost kontakata.

Obratite pozornost na senzor koji se koristi za rad i "suho" stanje:

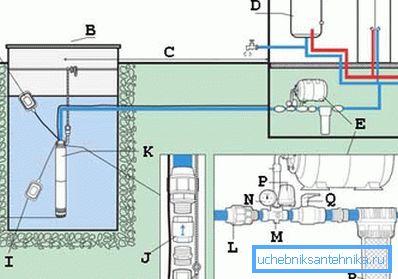

• A - položaj senzora u radnom položaju crpke, kada postoji dovoljno vode u kanalu;
• B - bušotina;
• C je horizontalna gornja razina tla;
• D - grijač vode;
• E - hidroakumulator;
• F - ukupna dubina;
• G - dinamična, stalno mijenja razina;
• H je minimalna udaljenost od ruba uređaja do dna bušotine;

• I - položaj senzora, kada se zaustavlja u slučaju nužde zbog nedostatka vode, "suhi" način;
• J - položaj kontrolnog ventila, obratite pažnju na sustav armature;
• K - potopna pumpa s plovkom;
• L - spojka;
• M - spojnica za 5 izlaza;
• N-manometar;
• P - pritisni prekidač;
• Q-kuglasti ventil;
• R - predfilter.

Priključak površinske crpke

Uvođenje i spajanje površinske pumpe:

• 1 - sustav upravljanja;
• 2 - mrežni kabel i utikač;
• 3 - mrežni kabel i utičnica;
• 4 - automatski prekidač - obvezni element za zaštitu od preopterećenja i očuvanje, međutim, sustav u radnom stanju;
• 5 utičnice, predložena shema radi standardne mreže od 220 V i 50 Hz;
• 6 - dobro;
• 7 - ulazni cjedilo;
• 8 - nepovratni ventil;

• 9 - usisna cijev;
• 10 - površinska pumpa;
• 11 - kabel napajanja crpke i utikač;
• 12 - cijev za ubrizgavanje;
• 13 - bradavica;
• 14-te;
• 15 - prijelazna bradavica;
• 16 - fleksibilan eyeliner;
• 17 - eyeliner;
• 18 - cjevovod kupcima.

Dobar savjet! Prilikom odabira crpke savjetujemo vam da se vodite prema sljedećim kriterijima: njegovoj namjeni, izvedbi i potrebnoj visini porasta vode, tipu usisne cijevi, ako je to površinska pumpa - oblik i promjer unutarnjeg poprečnog presjeka mogu smanjiti performanse crpke, pod kojim uvjetima radnja će se odvijati u zatvorenom ili na otvorenom zrak.

nalazi

Postoje mnoge mogućnosti za spajanje pumpi za dobavu vode iz bušotine. Bez iskustva, postavljanje tih shema vlastitim rukama, čak i ako postoji uputa, bit će vrlo teško. Uzmemo u obzir da je cijena mogućih pogrešaka previsoka.

Ponudite da radite sav posao profesionalaca. Međutim, to ne isključuje nužnost detaljnog poznavanja svih nijansi procesa koji se odvijaju, stoga svakako gledajte videozapis u ovom članku više od jednom.
