Prema kojim regulatornim dokumentima provodi vodoopskrba i kanalizacija? Kako procijeniti potrebni promjer cijevi? Je li teško izračunati gubitak tlaka u cjevovodu s poznatim parametrima? Koja je nagib za postavljanje kanalizacijskih cijevi? U članku ćemo pokušati pronaći odgovore na ta i neka druga pitanja.

Regulatorni dokumenti

Koji SNiP za projektiranje vodoopskrbnih i kanalizacijskih mreža trenutno je na snazi?

Sljedeći dokumenti pružaju najveću vrijednost dizajneru:

• SNiP 2.04.02-84, koji regulira izgradnju vanjske opskrbe vodom.
• SNiP 2.04.03-85, posvećen izgradnji vanjske kanalizacije.
• SNiP 2.04.01-85, koji sadrži zahtjeve za unutarnju vodoopskrbu i kanalizaciju.

Korisno: specijalizirane upute za projektiranje i ugradnju vodovodnih cijevi i kanalizaciju plastičnih cijevi sadržane su, dodatno, u šiframa zgrade Н 478-80.

Pogledajmo ključne zahtjeve navedenih dokumenata.

SNiP 2.04.02-84

Prosječna prosječna dnevna potrošnja vode po osobi utvrđena u projektu vanjske opskrbe vodom trebala bi odgovarati sljedećoj tablici:

Potrošnja vode za navodnjavanje usjeva, održavanje stoke, peradi itd. usvojen od strane odjela standarda za relevantnu industriju.

Minimalni slobodni tlak u vodovodu na ulazu u zasebnu zgradu pri vrhu ispusta trebao bi odgovarati:

• Za jednokatnu zgradu - 10 metara.
• Za visoke zgrade - 10 metara + 4 metara po katu.

Minimalni pritisak na vodeni stup - 10 metara.

Više etažnih kuća u područjima s niskim ili jednokatnim zgradama isporučuju se vlastitim zamjenama.

U ulozi vodenih izvora mogu biti:

• Rijeke i kanali.
• Rezervoari, ribnjaci, jezera.
• Podzemni izvori.

Za potrebe proizvodnje je dopuštena uporaba pročišćenih otpadnih voda. Zabranjeno je korištenje podzemnih voda, sastav i kakvoća odgovarajuće opskrbe pitkom vodom za industrijsku vodoopskrbu.

Izrada vanjske vodoopskrbe naselja treba biti provedena uzimajući u obzir mogućnost korištenja sustava za opskrbu pitkom vodom za gašenje požara.

SNiP 2.04.03-85

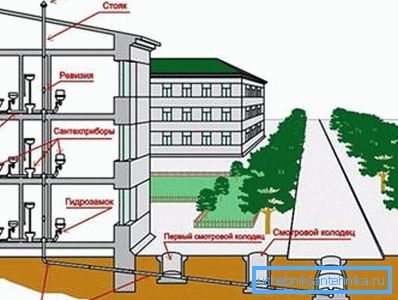

Što bi trebala biti vanjska kanalizacijska mreža? Namjerno ćemo isključiti zahtjeve za uređaje za pročišćavanje otpadnih voda i usredotočiti se na gravitaciju i tlačne cjevovode za transport otpadnih voda.

Najmanji promjeri kanalizacijskih cijevi koje se mogu koristiti u vanjskim mrežama su:

Pretpostavlja se da je najviša procijenjena brzina kretanja otpada:

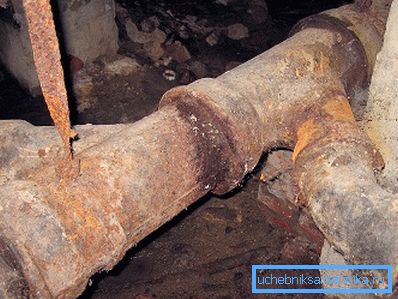

• Za metalne cijevi kućnog otpada - 8 m / s.

• Za metalne kanalizacijske cijevi za kišnicu - 10 m / s.
• Za ne-metalne (plastične, betonske, azbestno-cementne, keramičke) cjevovode za kućnu otpadnu vodu - 4.
• Za ne-metalnu vodu od oluje - 7.

SNiP 2.04.01-85

Pogledajmo sada regulatorne zahtjeve za domaće kanalizacijske i vodoopskrbne mreže sadržane u posljednjoj dokumentaciji koja se razmatra.

Kvaliteta i sastav vode za piće moraju biti u potpunosti u skladu s GOST 2874-82.

Napomena: SNiP koji se razmatra trenutno je na snazi, ali GOST, na koji se odnosi, otkazan je 1999. godine. Trenutni zahtjevi navedeni su u obveznom SanPiN 2.1.4.1074-01.

• Temperatura vode u sustavu PTV ne smije biti manja od 60 ° C kada je priključena na otvoreni sustav grijanja i 50 ° C do zatvorenog. Maksimalna dopuštena temperatura je 75 ° C.

Zanimljivo: u stvarnosti, taj uvjet nije ispunjen većinu godine. Ljeti, u nedostatku grijanja (osobito u starim kućicama bez cirkulatora u dizalu), voda s autoceste, do mješalice, često se hladi do 40 stupnjeva ili manje. Zimi, topla voda se prebacuje iz opskrbe na povratnu cijev samo kada je napajanje dostiglo 90 stupnjeva.

• Za dječje vrtiće i vrtiće, temperatura PTV-a na točkama unosa vode ne bi smjela biti iznad 37 stupnjeva.
• U zgradama iznad 4 kata, voditelji PTV-a trebaju biti povezani s cirkulacijskim mostovima. Cijena nepridržavanja ovog zahtjeva je velika nenamjenska potrošnja tople vode: u nedostatku rastavljanja vode, stanovnici moraju dulje vrijeme drenirati vodu prije zagrijavanja. Sekcija se može sastojati od 3-7 uspona.
• Tlak u sustavu PTV-a ispred mješalica ne smije prelaziti 4,5 kgf / cm2.

Obratite pažnju! U praksi, kada se opskrbljuje toplom vodom iz opskrbne linije rute tijekom sezone grijanja, taj je zahtjev u principu nemoguć: opskrbni tlak se održava na 5 - 6,5 kgf / cm2.

• U tuševima s tri ili više rešetki, opskrba tople vode mješačima treba biti organizirana na najmanje dvije strane, čime se opskrba toplom vodom odvojila. Inače, nagla promjena tlaka vode može uzrokovati opekline. Iznimka je shema opskrbe vodom kolektora.
• Hidraulični proračun sustava hladne vode treba provesti prema maksimalnom protoku vode koji odgovara potrošnji tijekom vršnih sati.

Sljedeći materijali mogu se koristiti za unutarnju mrežu za opskrbu hladnom vodom i toplom vodom:

• Polietilen.

• Polipropilen.
• Polivinil klorid
• Polibuten.
• Stakloplastike.
• Metalno-plastična (višeslojne cijevi od aluminija i umreženog polietilena).
• Bakar.
• Brončana.
• Brass.
• Čelik s zaštitnim prevlakama protiv korozije iznutra i izvana.

Cijevi moraju izdržati tlak veći od radnika za 1,5 puta, ali ne manji od 6,8 ​​kgf / cm2 pri radnim temperaturama za hladnu vodu i tople vode na 20 i 75 stupnjeva.

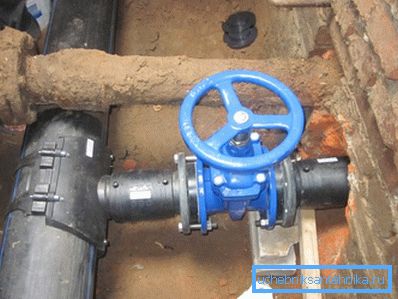

Projekt vodoopskrbe treba osigurati prisustvo zaustavnih ventila na sljedećim mjestima:

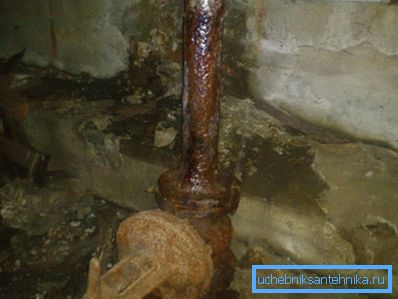

• Na ulazima.

• Na dijelovima prstenaste mreže (za neovisno odspajanje tijekom popravka).
• Na vatri stoji s brojem vatrogasnih pištolja najmanje pet.
• Na podiznicima domaće vodoopskrbe u kućama iznad tri kata.
• Na svim granama s pet ili više točaka unosa vode.
• Na granama iz glavnih vodoopskrbnih sustava.
• Na slavinama u apartmanu, hotelskoj sobi, na liniji do slavina, WC školjkama, grijačima vode, sudoperima za grupe i tuševima.
• Prije navodnjavanja.

Kapetan Dokazi sugeriraju: u posljednjem slučaju, ventil se nalazi unutar zgrade, u grijanoj sobi.

Praktične preporuke

Krenimo na praktičniju avion. Kako je dizajn vodnih mreža u izgradnji privatnih kuća s vlastitim rukama?

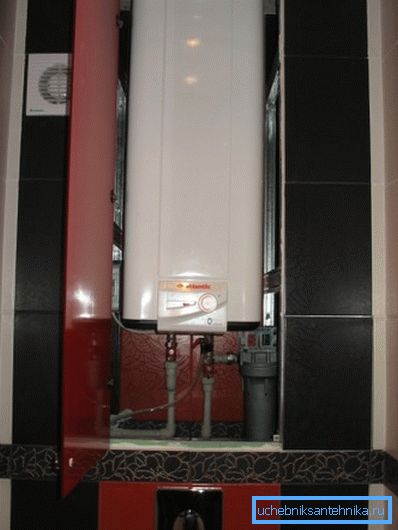

Najtipičnija komunikacijska shema privatne kuće podrazumijeva jedan unos - za hladnu vodu. Toplina je opremljena bojlerom ili stupom tople vode; za odlaganje kanalizacije koriste se autonomni uređaji za obradu.

Izračunajte kada je zgrade potrebno:

1. Potrošnja vode.
2. Odgovarajući promjer plinovoda.
3. Pad tlaka u ovom cjevovodu. Na kraju vodoopskrbe, glava ne smije pasti ispod tri ili više, pet metara.
4. Dimenzije septičkog spremnika i spremnika filtera.

Protok vode

Najlakše je preuzeti iz donje tablice.

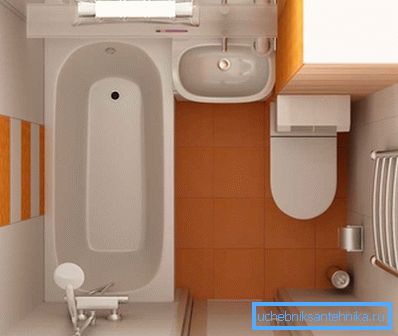

S navodnim istodobnim korištenjem više uređaja (na primjer, tuš kabina i kuhinjski sudoper) troškovi se zbrajaju.

dijametar

U najjednostavnijoj verziji, ona se također odabire prema tablici za procjenu vršnog toka.

Na primjer, u gornjem slučaju - dok koristite tuš kada i kuhinjski sudoper s mikserom - vršna brzina protoka će biti 0,12 + 0,12 = 0,24 litara u sekundi, što odgovara cijevi veličine DN15.

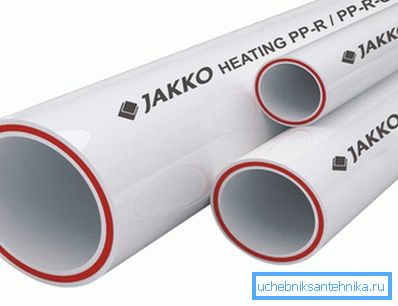

Napomena: plastične cijevi označene su vanjskim promjerom, koji je obično otprilike jedan korak veći od unutarnjeg. Tako polipropilenska cijev veličine 50 mm ima unutarnji promjer od oko 40 mm.

Pritisak glave

Pad tlaka u cjevovodu izračunava se formulom H = IL (1 + K).

Što znače imena varijabli u njemu?

• H - razlika između glava na početku i kraju cijevi.
• I - hidraulički nagib dijela cjevovoda.
• L je duljina u metrima.
• K - koeficijent određen vrstom opskrbe vodom. Za kućnu vodu za piće potrebno je 0,3.

Gdje nabaviti vrijednost hidrauličkog nagiba? Od tzv. Shevelevovih tablica koje sadrže vrijednosti 1000i (hidraulički nagib dužine cijevi od 1000 metara) za različite materijale cijevi, njihove veličine i brzine protoka. Lako ih je pronaći u bilo kojoj tehničkoj knjižnici ili na mreži.

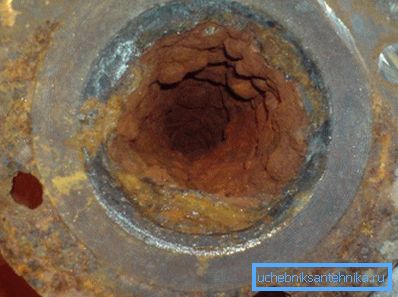

Naputak: hidraulički otpor cijevi ovisi o hrapavosti svojih zidova, što je različito za različite materijale. U slučaju čelika, ona se dodatno mijenja s godinama cjevovoda uslijed prerade s vapnenim naslagama i hrđu. Osim toga, otpor je izravno proporcionalan brzini protoka i natrag do promjera cijevi.

S promjerom je sve jasno; i što bi trebalo biti brzina protoka? Maksimalna dopuštena vrijednost za opskrbu pitkom vodom je 1,5 m / s; pri većim brzinama dolazi do hidrauličkog zvuka.

Izračunaj se pad tlaka u novoj čeličnoj cijevi DU15 s dužinom od 43 metra pri brzini protoka od 1,2 m / s.

1. Vrijednost 1000i za navedene parametre u skladu s relevantnom tablicom je 360.5. Usput, prema istoj tablici, odgovara brzini protoka od 0,2 l / s kroz cijev. Dakle, u smislu radnog brojača, i = 360.5 / 1000 = 0.3605.
2. Formula kao cjelina ima oblik H = 0.3605 * 43 * (1 + 0.3) = 20.15195. Tlak na krajnjem uređaju bit će zadovoljavajući ako na ulazu ima najmanje 26,5 metara, što odgovara tlaku od 2,65 kgf / cm2.

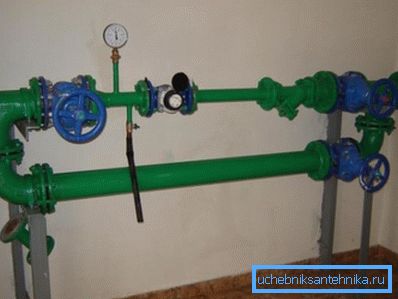

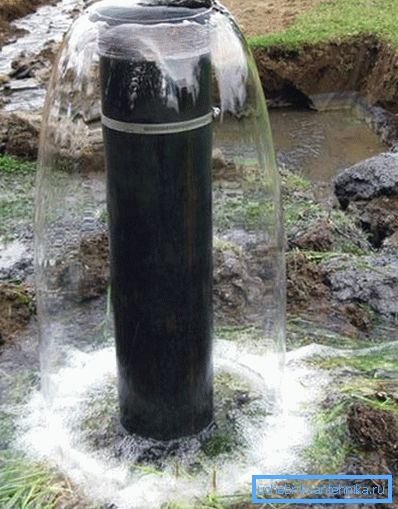

Korisno: tipičan dizajn vodene bušotine trebao bi osigurati povratni ventil na izlazu iz glavnog. Njegova prisutnost omogućuje ne samo pražnjenje vodoopskrbe, već i mjerenje tlaka na putu. Ako procjena materijala za priključak koji je predložen vama ne uključuje ventil DN15, bolje je razjasniti ovu točku prije početka rada.

kanalizacija

Treba ga položiti ispod razine tla za zamrzavanje s konstantnim nagibom, što je određeno promjerom cijevi.

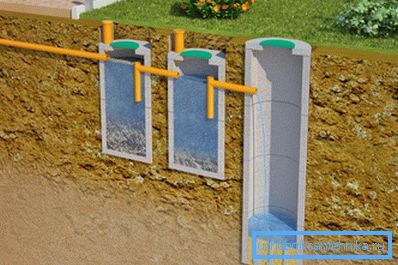

Volumen primarnog septičkog spremnika trebao bi biti jednak barem trodnevnom volumenu otpadnih voda, koji se izračunava prema očitanju vode ili na temelju gornje razine potrošnje vode za različite tipove kuća. U spremniku s više komora, volumen prve komore uzima se jednako 50% ukupnog volumena.

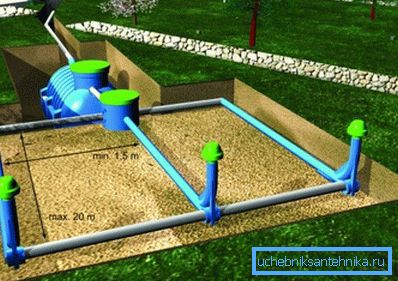

Dimenzije filtarske bušotine ili polja filtracije izračunavaju se ovisno o kapacitetu apsorpcije tla koja se smatra:

• 90 litara po četvornom metru vlažene površine po danu za pijesak.
• 50 - za pješčanu iloviku.
• 25 - za loamove.
• 10 - za glinu.

zaključak

Nadamo se da će gore navedeni zahtjevi i naše preporuke pomoći čitatelju u stvaranju projekta kanalizacije i vodoopskrbe za vlastitu kuću. Dodatni materijali mogu se naći u videu u ovom članku. Sretno!
