Prolazni ventil - strujanje protoka

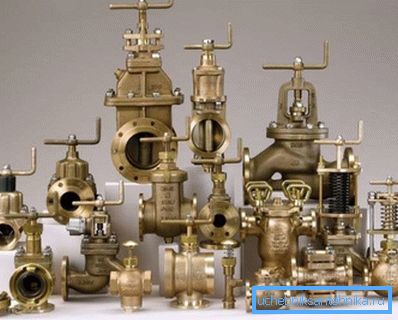

Svake minute i svakodnevno ogromne količine različitih tvari - voda i naftni proizvodi, ulja i plinovi se kreću duž cjevovoda. Jedan od elemenata ventila koji su odgovorni za kretanje tokova prometa je kuglasti ventil.

Njegove funkcije uključuju zaustavljanje i pokretanje, regulaciju i zbog oblikovanja nekih vrsta i miješanja transportiranog medija.

Glavna stvar o dizalici

Regulacijski ventil kroz prolaz namijenjen je za zatvaranje i puštanje u rad medija i reguliranje brzine protoka. Kuglasti ventil se razlikuje od niza prolaza s minimalnim gubitkom hidraulike, koji se postižu zahvaljujući kuglastom ventilu. To je ovaj oblik zaključavanja koji se koristi u plinovodima.

Postoje brojne prednosti koje su:

• u jednostavnoj strukturi sklopa za pojačanje;
• visoki stupanj nepropusnosti;
• otpornost na agresivne medije;
• jednostavno upravljanje;
• kompaktnost;
• jasno ograničen radijus okretanja ručke;
• multi-stream sposobnosti miješanja;
• univerzalni protok - od tekućih do viskoznih medija, kao i medija s nečistoćama (mulj, celuloza).

Uglavnom se koriste za kuglične ventile, mesing, čelik, lijevano željezo, polipropilen, polietilen, keramika i aluminij. Gnijezda izrađena su od grafita, plastike, gume i raznih metala.

Dizajn kuglastog ventila

Kuglasti ventil kroz prolaz je ojačanje s četvrtastim zaustavnim mehanizmom. Njegov glavni zadatak je potpuno otvoriti ili preklapati, ali ne i regulirati snagu prometa. U slučaju nepotpunog otvaranja konstipacije u visokotlačnim cijevima može doći do turbulencije, što postupno dovodi do gubitka nepropusnosti.

Načelo rada sklopa za zaključavanje je jednostavno - okretanje ručke u smjeru suprotnom od kazaljke na satu od 90 ° znači da je ventil potpuno otvoren kad je ručica paralelna cijevi i zatvorena - u položaju okomito na njega.

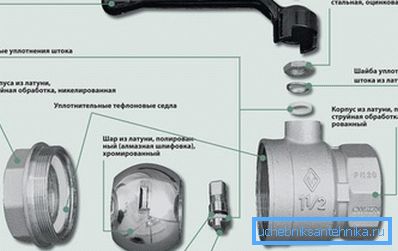

Sklop armature je:

• sferična bravica ima prolaznu rupu;
• 2 sedla koja drže kuglu;
• vreteno;
• kućište, u kojem se nalaze gornji elementi;
• upravljačka ručka koja se povezuje s vretenom.

Tijelo dizalice može biti monolitno ili sklopivo. Dizajn koji se može rastaviti nije prikladan za održavanje i popravak, tako da je cijena niska. Mogućnost sklapanja može se popraviti, što omogućuje dugotrajno upravljanje.

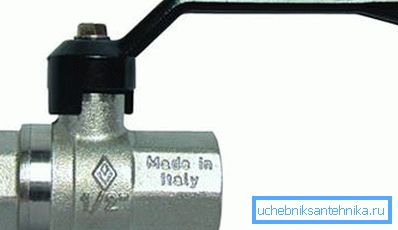

Mali promjer rupice u konstipaciji lopte ne zahtijeva puno napora da ga kontrolira. Veliki promjeri otvora mogu zahtijevati upotrebu duže poluge ili automatske pogonske jedinice.

Obratite pažnju! Dugačka ručka nije uvijek prikladna, pogotovo ako se dizalica instalira u skučenim uvjetima. Druge cijevi mogu ometati njegovo okretanje, možda je izlaz iz ugradnje električnog pogona na dizalicu.

Sfera primjene

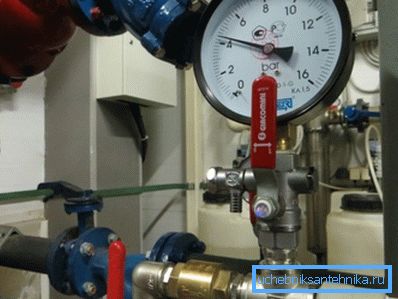

Kuglasti ventili danas su neophodni u kemijskoj, naftnoj i plinskoj industriji, komunalnim poduzećima, pružanju domova plinom i toplinom. U stanovima su takvi uređaji smješteni na dovodnim cijevima na opremu.

Korištenje čvorova događa se u skladu s njihovom klasom nepropusnosti.

Naručivanje ovog postupka uređuje GOST 24856-81, prema kojemu tijelo dizalice ima određenu boju u skladu s njegovom primjenom:

• promet vode je označen plavom bojom;
• žuto plin;
• naftni i naftni proizvodi - crni.

Razvrstavanje uređaja za zaključavanje

Prema načinu spajanja na cjevovod, uređaji za blokiranje kugle imaju sljedeće tipove:

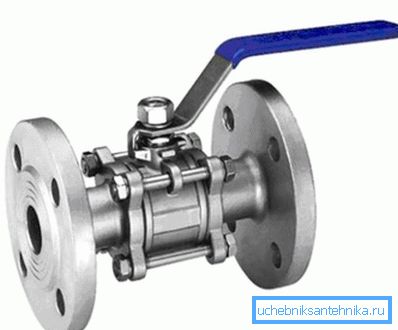

• prirubnicom - mogu se sklopiti i baciti, izdržati visoki tlak i stoga su dobrodošli na autocestama s promjerom presjeka od više od 46 mm plinske industrije i rafinerijama;

• spojke - uspješno se koristi u cjevovodu s presjekom do 45 mm, u komunalnim sustavima za grijanje, plin i vodu;
• bradavica - najčešće se koristi u hrani i kemijskoj industriji, glavna prednost je popravljivost i višekratna montaža / rastavljanje;
• zavareni - karakteristične za uporabu u građevinskom polju, instalirane jednom, cijena je relativno niska;

• kombinirana - mogućnosti montiranja su moguće, mogu se kontrolirati, duboko u zemlji, zahvaljujući produljenoj osi ventila.

U smjeru prometa i broja priključaka:

• kontrolne točke - ulaz / izlaz su na istoj osi, postavljeni na nivone dijelove cijevi različitih promjera;

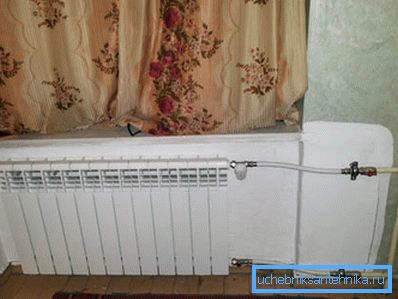

• kutni - osi otvora su okomite jedna na drugu, uglavnom smještene na mjestima spajanja s kućanskim aparatima, na primjer, na bateriju;

• trosmjerni (mješalice);
• MULTIPASS.

Ovisno o udjelu propusnosti:

• puni provrti - do 100%;
• standard - do 50%;
• Nepun puni protok od 70 do 80%.

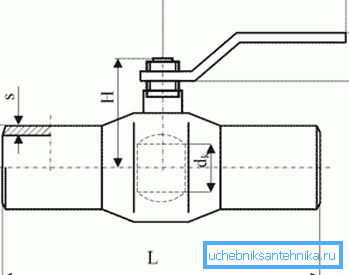

Promjer rupice u vratima punog kuglastog ventila poklapa se s unutarnjim promjerom cjevovoda, pa je hidraulični otpor minimaliziran, kao i gubitak tlaka. Takvi spojevi dobro su prilagođeni tekućinama.

Rupa u kuglu sklopa koji nije puni prolaz, naprotiv, manji je i može biti konusno oblikovan (jedan ili dva simetrična prolaza), pa stoga postoji veći hidraulički otpor. Mali promjer "olakšava" takve dizalice, oni su izdržljivi, budući da dopuštaju male tokove, a opterećenje na lopti se smanjuje, korisno se razlikuju po cijeni.

Opća pravila instalacije

Ne smijete podsjetiti da operativni mandat i kvaliteta rada ovise o nadležnoj instalaciji jedinice za pojačanje.

Opće upute za instalaciju uključuju:

1. Konačan izbor mjesta montaže i osiguranje slobodnog pristupa u budućnosti za instalacije i popravke.
2. Potreba za provjerom usklađenosti parametara poput promjera ventila i cijevi, kapaciteta ventila i njegove kompatibilnosti s radnim uvjetima (tip medija, maksimalni tlak u cjevovodu i temperatura).

1. Poznavanje smjera transportiranog protoka, što je dodatno prikazano strelicama ulaza / izlaza na tijelu uređaja.
2. Odgovarajući položaj i vrsta nit.
3. Upotreba brtvene trake u elementima s navojem, koji moraju biti namotani s određenim nastojanjem da se jamči brtvljenje.

Obratite pažnju! Da biste pravilno zakvačili FUM traku vlastitim rukama, morate vidjeti otvorenu vanjsku nit od strane točke privitka ispred vas. Zamotajte traku u smjeru kazaljke na satu.

1. Kada su flanirane, njihova konstrukcija na dizalici i cijevi mora biti ista.

sažimanje

Ventili koji odgovaraju tehničkim karakteristikama cjevovoda i medija koji će se prolaziti funkcionirat će kvalitativno i dugo. Prednosti zatvarača, jednostavne i istodobno idealne, uspješno se koriste u industrijskim i stambenim sektorima.

Videozapis u ovom članku prikazuje jednu od opcija za upotrebu prozora (u ovom primjeru za organiziranje navodnjavanja kapanjem).
