Promjer cijevi za vodovod u privatnoj kući je prilično važna karakteristika koja određuje kvalitetu vodoopskrbnog sustava. Ako su ranije sve veličine regulirane jednim GOST SSSR-om, sada tržište predstavlja proizvode koji zadovoljavaju moderne ruske standarde i inozemne standarde, a koriste se sovjetskom klasifikacijom.

Kako se ne bi zbunili u ovoj varijanti, reći ćemo vam kako odabrati promjer cijevi za vodovod.

Promjer cijevi

Osnovne značajke i jedinice

Postoje različite vrste cijevi koje se koriste u različite svrhe.

To može biti:

• vodovodne i plinske cijevi,
• električni,
• bešavni,
• ojačana,
• cijevi za posebne namjene itd.

Ovisno o namjeni proizvoda, njegova se osnovna svojstva također mijenjaju.

Pogledajmo koje su osnovne značajke:

• Uvjetni prolaz. Bezdimenzijska količina koja otprilike odgovara veličini unutarnjeg promjera proizvoda u mm ili palacu i služi za praktičnost odabira i spajanja autocesta, ožičenja, spojnica i spojeva;
• Vanjska (vanjska) veličina. Označeno kao Dn. Vanjski promjer vodovodnih cijevi mjeri se u mm;
• Debljina stijenke. Označava se kao S i mjeri se u istim jedinicama;
• Unutarnji promjer vodovodnih cijevi. Označava se kao Dv i mjeri se metričkim ili inčnim. Izračunato formulom Dv = Dn - 2 * S;
• dužina. Ovisi o vrsti, veličini i materijalu proizvoda, kao io obilježjima proizvodnje i isporuke;
• Težina po metru. Za čelik izračunava se pomoću formule m = 0,02466 * S * (Dn - S), mjereno u kilogramima.

Smatramo vodoopskrbnim sustavima sustava hladne vode, pa ćemo samo govoriti o parametrima relevantnim za ovaj razred. Dakle, kako bi se odredile dimenzije cjevovoda, jedna od najvažnijih karakteristika je takav parametar kao i veličina uvjetnog prolaza.

Ova vrijednost je označena na sljedeći način: DN (prema GOST 3262-75) ili DN (prema europskim standardima nazivamo nazivni promjer).

Uvjetni prolaz je unutarnji lumen proizvoda zaokružen prema dolje ili do najbliže standardne vrijednosti. Standardni red sadrži dimenziju unutarnjih dimenzija, stoga nam oznaka DN 15 navodi da se unutarnji prolaz ovog cilindra mora smatrati da odgovara standardnoj dimenziji od 1,5 cm.

Obratite pažnju! Treba razumjeti da se u praksi pravi unutarnji lumen ne može podudarati s standardom, jer se debljina stijenke može razlikovati.

Sada o jedinicama. Svi moderni gosti i standardi, u pravilu, odgovaraju metričkim sustavima. Međutim, naslijedili smo sustav palca iz 19. stoljeća, a često se javlja zbrka.

Činjenica je da su inženjeri i instalateri iz prošlosti identificirali detalje po veličini unutarnjeg lumena u inčima, no vanjska veličina bila je dvostruko veća od debljine stijenke.

Dakle, ako je proizvod Dv bio 1? ili 2,54 cm, a zatim uzevši u obzir debljinu stijenke tog vremena, njezina vanjska veličina bila je 3,35 cm. Ova je vrijednost bila fiksirana kao "inča vode" ili "cijevni inč".

Slično tome, navoj cijevi naziva se inčni, ali njegova prava veličina je 33,25 mm, a ne 2,54 cm, što izgleda logičnije. Ovo je dobar primjer kako je neprimjereno tradicija u znanosti i tehnologiji.

Obratite pažnju! Ako je navedena veličina oznake? To znači da je njezin uvjetovani unutarnji prolaz ili Du odgovara standardu od 1,5 cm, budući da je ta vrijednost najbliža veličini pola inča (1,27 cm) svih upotrijebljenih standarda.

Metal i plastika

Trenutno postoji zanimljiva slika: s jedne strane, svatko je prepoznao prednosti plastičnih proizvoda, as druge - mnogi nastavljaju koristiti čelika i lijevanog željeza. To također pridonosi njegovom udjelu zbrke.

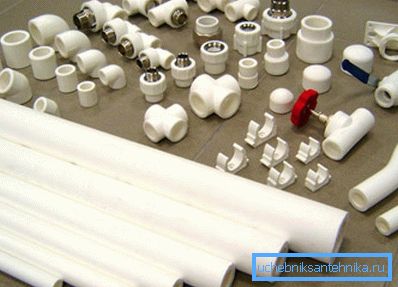

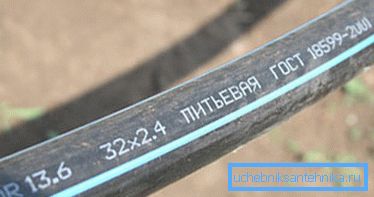

Činjenica je da je promjer plastičnih cijevi za opskrbu vodom često naveden kao vanjski. U ovom slučaju, obično ima pokazivač na debljinu stijenke, kao na fotografiji:

Tamo se pojavljuju poteškoće, budući da je nepripremljenom monteru nejasno što bi promjer cijevi za vodoopskrbni sustav trebao smatrati ispravnim ako su dva proizvoda s istim izgledom označena s 32 i 1, dok je inčni 2,54 cm.

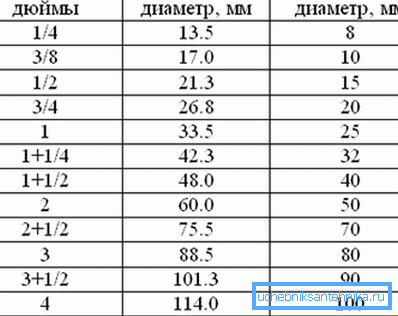

Adapteri za vodene cijevi različitih promjera također su često označeni u inčnim sustavima. Ako ste početnik vodoinstalater ili jednostavno odlučite napraviti vlastite ruke, onda bolje imati na ruku tablice korespondencije inč vrijednosti s nominalne i vanjske vrijednosti.

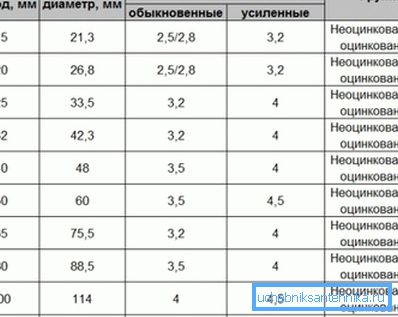

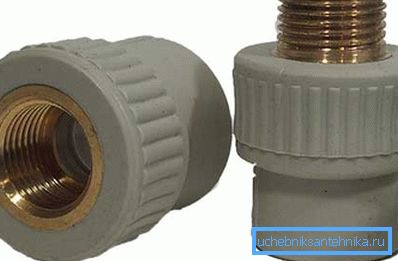

Za spajanje metalnih i plastičnih dijelova cjevovoda koriste se posebni prilagodni rukavci na čijoj strani je metalna nit, a s druge strane glatke rukavice za plastično lemljenje.

Istodobno, sa strane navoja može se naznačiti vrijednost u vodenoj palcu, a sa strane plastičnog zgloba vrijednost koja je usvojena kako bi označila tip koji treba biti spojen na spojnicu, a vrlo vjerojatno će biti Dn u mm. Takvi slučajevi.

Odabir vrijednosti za autonomnu vodoopskrbu

Sada nekoliko riječi o tome kako izračunati promjer cijevi za vodoopskrbu. Za točne izračune koriste se različite metode: matematičke formule s različitim koracima i tehnikama, upotreba prosječnih tablica i metodoloških priručnika, različitih programa i online kalkulatora također su postali popularni.

Matematička metoda je složena i zahtijeva odgovarajuće kvalifikacije, teško je koristiti inženjerske priručnike i tablice na inženjerskim sveučilištima, a bez specijaliziranog (ili barem tehničkog) obrazovanja teško će se utvrditi.

Online kalkulatori i sve vrste programa izračuna za profesionalne dizajnere ne uzrokuju ništa osim osmijeha.

Smiješno je da je najprikladnija od njih postavljena tako da u 95% izračuna za stanove i privatne kuće daju standardne vrijednosti koje su poznate i tako, a kod računanja ozbiljnih sustava potpuno je glupo se oslanjati na takav softver.

Obratite pažnju! Ako namjeravate izvršiti instalaciju unutar stanova ili voditi autonomnu vodoopskrbu običnoj privatnoj kući do 3 etaže, onda ne trebate nikakve izračune.

Uputa je jednostavna - koristimo standardne zajedničke vrijednosti i ne kompliciramo naš život:

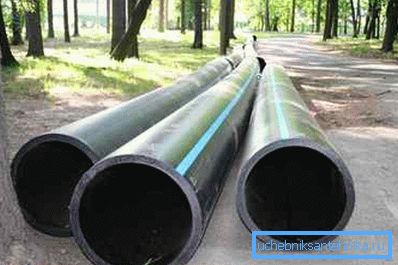

• Za polaganje vanjske linije iz bušotine ili dobro korištenje Dn = 32 - 50 mm. Budući da se za ove namjene najčešće koriste dijelovi od niskotlačnog polietilena (HDPE), ne mogu se odrediti vrijednosti inča.

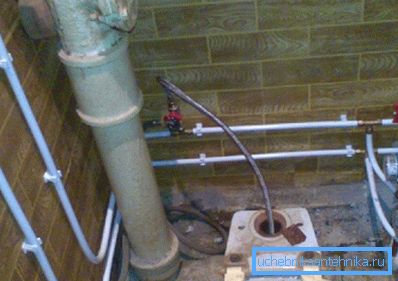

• Unutarnji usponi izrađeni su od inčnih dijelova ili DN = 32 mm. Ovdje možete koristiti i metalne i plastične sustave, često koriste polipropilen;
• Vodoravno ožičenje u kuhinji, kupaonici i WC-u - od Dn = 25 - 16 mm (3/4?,? Ili 3/8?).

zaključak

Za samostalan odabir i ugradnju vodovodnih sustava potrebno je dobro razumjeti veličine usvojene u ovoj industriji i njihovim omjerima. Također biste trebali moći konvertirati dimenzije iz metričkog u inčni sustav i znati brojne standardne vrijednosti za veličinu uvjetnog prolaza.

Videozapis u ovom članku pomoći će vam da se ne zbune u temu.
