Prsteni bunara: značajke, specifikacije, instalacija

Samogradnja bušotine je jednostavnija i prikladnija za izradu armaturnih betonskih prstenova. Naravno, ti prsteni su različiti i želimo reći koje proizvode je bolje odabrati, kako spustiti prstene u bunar i kako ih popraviti u stupcu.

Kako se ne bi zaglavili prstenovi u bušotini, oni su suspendirani uz pomoć šipki.

Učvršćeni betonski prstenovi

imenovanje

Prsteni na bušotini namijenjeni su jačanju osovine prtljažnika.

Armirani betonski prstenovi za izgradnju bušotina su proizvodi armiranog betona s teškim stupnjevima cilindričnog oblika s unutrašnjim vakuumom. Jednostavno rečeno, prsten sličan je kratkom dijelu cijevi čija je duljina otprilike jednaka promjeru.

Prstenasti prsten namijenjen je konstrukciji osovine kućišta:

  • kanalizacije,
  • odvod,
  • vid,
  • ili vodovod dobro,
  • kao i za izgradnju septičkih jama,
  • razni kolektori
  • i drugih podzemnih spremnika.

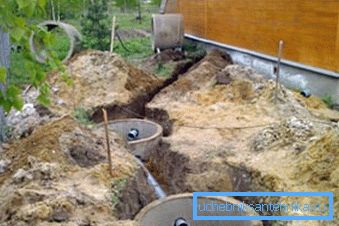

Raspored septičkog spremnika armiranog betonskog prstena.

Drugim riječima, RC prstenovi se koriste za izradu predgotovljenih betonskih konstrukcija, a najčešće su okomiti stupovi izrađeni od proizvoda koji se međusobno stoje, pričvršćeni zajedno sa zagradama, mortom ili vlastitom težinom.

Najčešće se koriste slični proizvodi za izgradnju slijedećih struktura:

  • Bunari za vađenje pitke vode. Ovdje trebamo najkvalitetnije proizvode kako u snazi, pouzdanosti, tako iu sastavu, jer će oni biti u kontaktu s prehrambenim proizvodom;
  • Kanalizacijske bušotine. Za izgradnju tih objekata dopušteni su proizvodi niže kakvoće, budući da je dubina takvih spremnika mala i da nema kontakta s pitkom vodom;
  • Oluju i inspekcijskim bušotinama. Isto kao kod kanalizacije;
  • Septski spremnici. Postoje sve veće zahtjeve za čvrstoćom i pouzdanošću zglobova, budući da postoje nečistoće u ovom spremniku čija penetracija je izvan granica gradnje;
  • Olujne kanalizacije i sustav odvodnje. Ove strukture podložne su visokim zahtjevima za otpornost na vodu i izdržljivost.

Obratite pažnju! Dakle, možemo reći da se armiranobetonski prstenovi koriste za izgradnju različitih hidrauličkih struktura i za ojačanje vertikalnih osovina bušotina.

karakteristike

Visina prstena i unutarnjeg promjera su među glavnim karakteristikama proizvoda.

Betonski proizvodi za izgradnju bušotina imaju širok raspon svojstava. Najvažnije uključuju visinu proizvoda, unutarnji promjer, masu, volumen i debljinu zidova.

Prve dvije karakteristike navedene su na označavanju prstena. Sastoji se od slova KS i dva broja. "COP" označava "zidni prsten", a brojevi označavaju unutarnji promjer (prvo redom) i visinu dijela (drugi broj). Na primjer, proizvod s oznakom KC 10-9 ima unutarnji promjer od 10 decimetara i visinu od 9 decimetara.

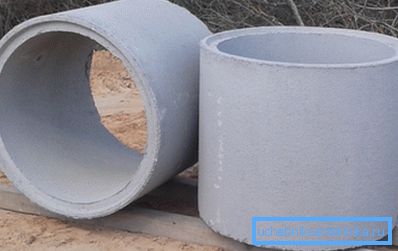

Fotografija betonskih proizvoda KS 10-9 s bravom za izgradnju bušotina.

Veličina betonske robe može biti vrlo različita: visina varira od 1 do 12 dm, unutarnji promjer - od 7 do 25 dm. Za konstrukciju bušotina za akumulaciju vode proizvodi koji se najčešće koriste označeni su s COP 10-9, budući da imaju optimalnu širinu, a 90 cm visine rezultiraju masom od 550 do 630 kg, što je također prilično prihvatljivo.

Da biste utvrdili masu proizvoda, možete upotrijebiti tablicu.

Debljina stijenke može varirati od 8 do 10 cm, osim toga, krajevi prstena mogu biti ravni ili imaju bravu u obliku prirubnice. Brave omogućuju vam da napravite više izdržljive strukture i izbjegavajte horizontalno pomicanje stupca tijekom podizanja tla.

Debljina stjenke jednaka je razlici između vanjskog i unutarnjeg promjera cijevi.

Volumen proizvoda može se lako odrediti prema formuli:

V = S * h, gdje je V volumen, S je područje dna cilindra, h je visina cilindra.

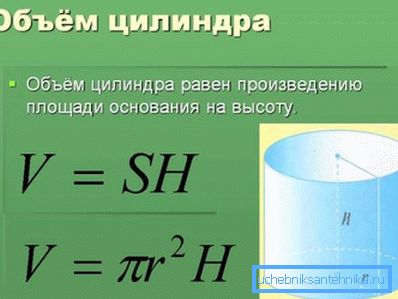

Formula za izračunavanje volumena cilindra.

Visina je označena oznakom, ali kako odrediti područje baze? osnovno:

S = R2, gdje je = 3.14, R = D, D je promjer naveden u oznaci.

Kao rezultat toga dobivamo: V = 0.785 * D2 * h, štoviše, D je prvi broj u oznaci, h je drugi broj u oznaci dijela.

Na primjer, izračunajmo koliko je litara u KS 10-9 prstenu:

V = 0,785 * 1 * 0,9 = 0,7065 cu. m = 700 l.

U nekim proizvodima, visina može biti jednaka 89 cm, volumen će biti nešto niži.

Vrste proizvoda od betona po vrsti spajanja.

Isti izračun može se upotrijebiti za izračunavanje volumena vode u dijelu koji prima vodu bačve, ali umjesto visine prstena zamijenite visinu vodenog stupca, što se lako može odrediti spuštanjem užeta s teretom u bušotinu i mjerenjem duljine mokrog dijela.

Skupština objekata

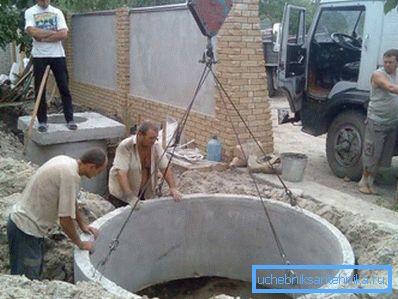

Sam posao s tim konkretnim proizvodima je vrlo težak.

Sada vam želimo reći kako raditi s betonskim prstenima tijekom izgradnje bušotine. Kao što je već spomenuto, koriste se u tu svrhu raznolikost s oznakom COP 10-9.

Prisutnost brave nije neophodna, mnogi instalatori imaju tendenciju da rade bez kraja, jer kvaliteta brave često ne odgovara, a zbog toga proizvodi postaju neujednačeni, osim toga, cijena dijela s nabora je oko 500 rubalja veća. Konačno, skeptici tvrde da snaga uzdizanja tla neće moći držati bilo kakvu bravu ili drugo pričvršćivanje, jer može dosegnuti nekoliko tona po četvornom metru površine strukture.

Ako namjeravate s vlastitim rukama graditi dobro, naći ćete upute za montažu armiranog betona:

  1. Jama je iskopana u tlu za prvi prsten oko pola metra duboko. Promjer jame - 1,3 - 1,5 m;

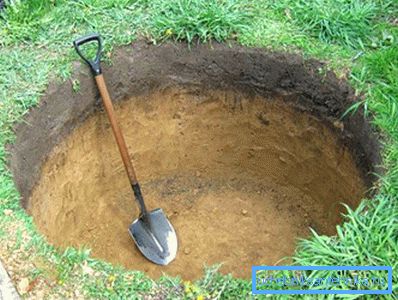

Počnite s iskopavanjem plitke jame.
  1. Ispod jame nalazi se tronožac s podiznom podiznom trakom ili vitlom, na čijem kraju kabela ima čvorova s ​​četiri kuke;
Na jami postavite stativ s napravom za podizanje i šipkama.
  1. Prije spuštanja prstenova u bunar, dno jame se izravnava i utiskuje;
Dno jame se poravnava.
  1. Betonska roba stavljena na bočnu površinu pomoću otpada ili druge poluge i valjana na mjestu ugradnje poput kotača;

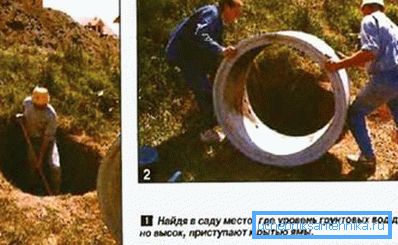

    Prijevoz napravljen valjanjem.

  2. Usta jame prekrivena su drvenim štitom od izdržljivih ploča na kojima je proizvod namotan i stavljen na kraj;

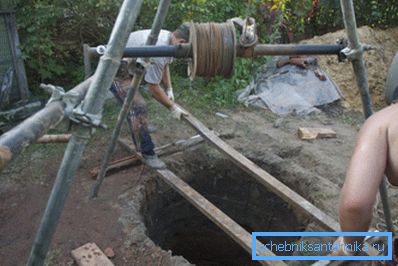

Jama je prekrivena drvenim štitom.
  1. Šarke za pričvršćivanje kuke, umetnute u krajeve prstena i počnu dizati betonske proizvode iznad jame;
Proizvod se podiže iznad jame.
  1. Kada prsten visi na kabelu, štit se uklanja iz usta jame i proizvod se spušta, dok istovremeno podešava svoju putanju pritiskom na bočnu površinu i zakeći ga;
Zahvaljujući opterećenju, postignite točnu instalaciju.
  1. Kada je prsten u poziciji dizajna, montirane uši su presavijene prema unutra, a kraj je obložen otopinom pijeska, vode i cementa. Općenito, postoji mnogo rasprava o tome kako propustiti prsten izvora, nudimo najjednostavniju i ekološki prihvatljivu opciju;
Kraj sloja s rješenjem.
  1. Nakon toga, jama je ponovno prekrivena štitom, sljedeći proizvod je kotrljen na njega, podignut na šipkama, štit je uklonjen i stavljen na prethodni dio. Točnost instalacije se podešava ručno ili pomoću poluge;
Na prvim betonskim proizvodima staviti drugu.
  1. Zatim iskopajte tlo ispod stupca, a kad padne ispod površine zemlje, postupak se ponavlja;

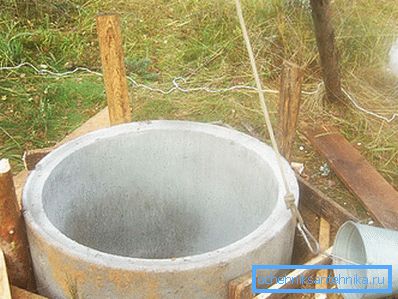

Ispod kolone iskopajte tlo i podignite ga prema gore.
  1. Nakon montaže cijelog stupca, spojevi se prevlače cementnim mortom pomiješanim s tekućim staklom.
Šavovi prekrivaju brtvilo.

Obratite pažnju! Nabavite betonske proizvode samo od pouzdanih proizvođača s dobrim dugoročnim ugledom, budući da će život u bušotini i stanje vode u njemu ovisiti o njihovoj kvaliteti.

zaključak

Armirani betonski prstenovi - najprikladniji i sigurniji materijal za samostalnu izgradnju bušotine. Za njihovu instalaciju dovoljno je dvije ili tri osobe i jednostavan mehanizam za podizanje, video u ovom članku pomoći će vam da bolje razumijete zamršene radove.
