Šaht za šaht: značajke uređaja i glavne vrste

Izbočine šahtova, iako nisu složene i skupe, još uvijek imaju vrlo važnu ulogu. Oni zatvoriti jaz dobro, spriječava prodor u sedimentu i krhotine, a istodobno štite ljude i kućne ljubimce od pada u jamu.

Naravno, potrebno je odabrati otvore ovisno o tome koji će zadatak izvršiti i koliko opterećenja planira izložiti. A budući da moderna industrija proizvodi ove dijelove u širokom rasponu, ovaj će članak pomoći u razumijevanju svih dostupnih opcija.

Svrha i raznolikost

Inspekcijski dizajn

Za najučinkovitiji rad vodovoda, kanalizacije i drugih komunikacijskih sustava trebaju pristup propisanih podzemnih cijevi i žice. A kako bi se osiguralo taj pristup cijelom polaganje opremiti tzv šahtova - vertikalna osovina spustili na kojima možete procijeniti stanje, prilagodbu ili popravak komunikacije.

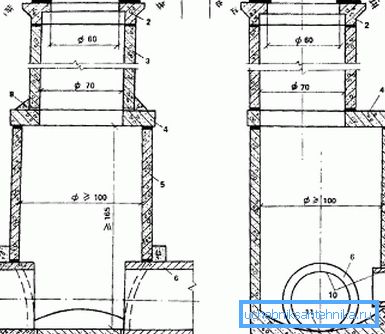

Tipična bušotina sastoji se od sljedećih elemenata:

• Radna soba. Smješten je u donjem dijelu, uključuje cijevi i kablova, kao i komoru u kojoj može biti osoba u obavljanju posla. Punopravni operativni boravak opremljen samo okana glavne ceste, na istim malim mrežama (na primjer, plitko drenaža privatne kuće) kako bi spasili pokušava učiniti bez njih.
• Osovina je vertikalni kanal koji povezuje komunikaciju ili radnu sobu s površinom. S velikom dubinom (od 2 m i više) može se završiti stacionarnom ljestvicom.

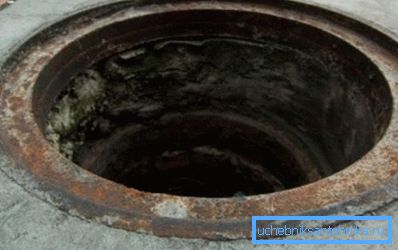

• Šaš - osigurava pristup unutrašnjosti bušotine. U većini slučajeva sastoji se od dva dijela: nepomičan vrat, čvrsto montiran u gornjem dijelu osovine i odvojivi poklopac.
• U nekim bunarima vrat ima složeniju strukturu i opremljen je s dva poklopca - zaštitnim i zatvaranjem. Uređaj za zaključavanje ima relativno malu masu, međutim, ima visoku mehaničku čvrstoću i opremljen je sofisticiranom bravom. Najčešće se na bušotinama kabelske mreže ugrađuju čepovi za zaključavanje čelika kako bi se spriječilo krađe obojenih metala. (Vidi također članak Cover for the well: kako instalirati.)

Zahtjevi za šahtove

Pouzdanost cijelog sustava ovisi o izvedbi pokrova šahtova.

U pravilu, ovaj element karakterizira:

• Visoka mehanička čvrstoća izdržati intenzivne pješačke i prometne opterećenja. Kako bi izbjegli lom, ti dijelovi su od lijevanog željeza, polimera, armiranog betona itd.
• Značajna masa, gotovo isključujući spontano otvaranje.

Obratite pažnju! Modeli karakterizirani malom težinom nužno su opremljeni složenim zakretnim bravama.

• Glatke površine s teksturom koja osigurava prianjanje potplata cipela i guma s poklopcem štitnika. Glatke ljušture gotovo se nikada ne rade, osim modela koji su dizajnirani za ugradnju u podlogu ispod sloja premaza.
• Visoki stupanj nepropusnosti za zaštitu sadržaja vreće od vlage. Neke poklopce stvaraju posebne otvore za otvaranje, ali to je dopušteno samo kada opreme za vodoopskrbu i kanalizaciju.
• Oblik poklopca je obično jednak ili konveksan. Korištenje konkavnih dijelova je iracionalan, jer u tom slučaju vrata postaje mjesto nakupljanja oborinskih voda, a zimi - snijegu i ledu.

Značajke mehanizma za zaključavanje

U većini slučajeva veza za zaključavanje poklopca s vratom nije teška. Njegov je glavni zadatak - kako bi se izbjeglo slučajno otvaranje pod pritiskom noge ili kotače i zaključavanje poklopca u grlu i ne dopušta joj pomak.

U pravilu takvi spojevi su od dvije vrste:

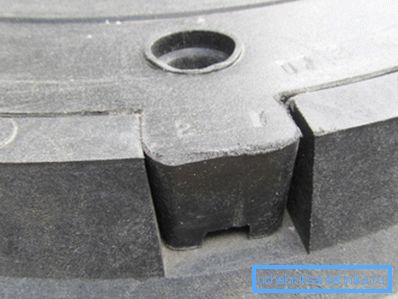

• Lijevanog željeza pijesak i polimer dijela su proizvedena s bočno krilce koje tijekom instalacije su primljene u odgovarajuće utore na vratu.
• Plastični proizvodi mogu imati navojnu vezu i biti dodatno opremljeni preklopnim ručkama.

Obratite pažnju! Pojedinosti od armiranog betona često imaju oblik snažno skraćenog konusa i funkcioniraju prema načelu utičnice, bez ikakvih pričvršćenja.

Međutim, otvori koji se ugrađuju na bušotine s telefonskim žicama ili električnim kabelima također mogu biti opremljeni mehanizmom za zaključavanje:

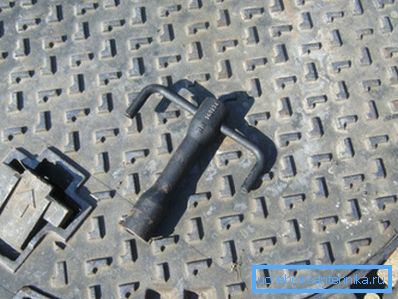

• Najčešće brave su tipa zastave, u kojoj čelični izbočenja čine kuku između vrata i poklopca.
• Manje uobičajeno upotrebljavana navojna veza s vijkom koji ima tajnu.
• Međutim, najpouzdaniji je mehanizam za ekspanziju, koji zaključava poklopac u vratu kada je zaključan.

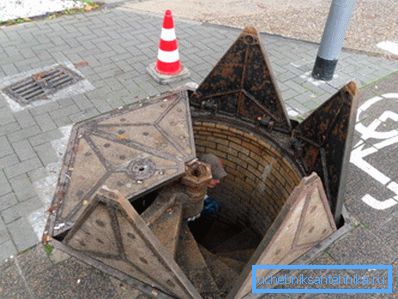

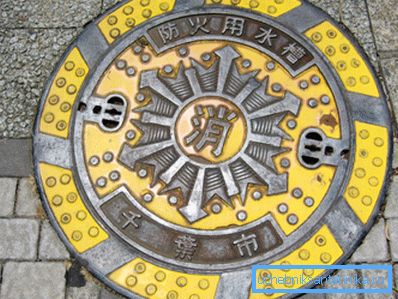

Druge se dizajne mogu koristiti i u inozemstvu, a neke možete vidjeti na fotografijama u našem članku.

Klasifikacija luka

Kako bi svatko imao priliku odabrati šiljku u skladu s potrebama određene situacije, razvile su se neke mogućnosti za razvrstavanje tih dijelova. Najpopularniji je klasifikacija prema vrsti učitavanja.

Prema ovom dokumentu, širine su podijeljene na:

• Svjetlo (pune veličine i male veličine) - može se koristiti u pješačke zone, zelenim površinama i privatnim kućanstvima.
• Mediji - koriste se u parkiralištima i pločnicima.
• Teški - postavljeni su na kolovozima srednjeg i visokog intenziteta prometa.
• Teški prtljažnik - koristi se na autocestama međugradskog prometa s visokim prometom.
• Vrlo teška - montirana u skladištima, zračnim lukama, lukama itd.

Osim toga, šahtovi šahtova su podijeljeni u nekoliko kategorija, ovisno o materijalu proizvodnje. To je ova klasifikacija da ćemo posvetiti sljedeće dijelove članka.

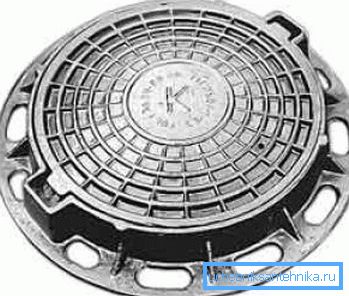

Izgradnja lijevanog željeza

Specifikacija prema GOST-u

Najčešći su danas konstrukcije od lijevanog željeza. GOST na šahtovima od lijevanog željeza za šahtove osigurava usklađenost sa sljedećim zahtjevima:

• Dizajn u skladu s ovim standardom, mora se pristupiti jedan od četiri veličine: svijetlo, teška, teška debla i popravke. Masa proizvoda mora odgovarati njihovoj vrsti.
• Svaka kapa mora biti označena za namjeravanu svrhu. Glavni simboli za obilježavanje su kako slijedi: B - vodoopskrbni sustav, K - kanalizacija, D - protupožarni hidranti, D - sustav za kišnicu.

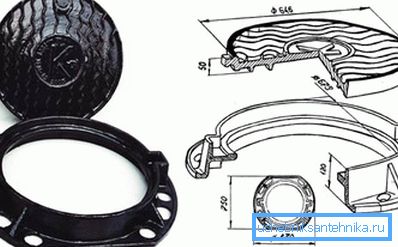

• Površina poklopca treba biti rebrasta. Rebra mogu biti valovita ili tangencijalna u obliku (vidi crteže i dijagrame za članak).

• Vrata su izrađena injekcijskim prešanjem od lijevanog željeza marke Ч15 i iznad. Za izradu pokrova koristi se sirovina koja nije niža od SCh45.

Obratite pažnju! Ako dizajn ima opremu za gumenu brtvu, prema GOST 3634 - 99 njegova tvrdoća ne smije biti manja od 40 jedinica.

Pro i kontra

Prednosti odljevaka od lijevanog željeza su očite:

• Materijal može izdržati opterećenja do 75-80 tona.
• Poštivanje proizvodne tehnologije jamči trajnost proizvoda.
• Deformacije temperature masivnih metalnih dijelova su minimalne.

Nedostaci su također prisutni:

• Visoka cijena
• Znatna težina i kao rezultat - poteškoće pri pomicanju poklopca.
• Mogućnost uranjanja u dodiru s metalom.
• I što je najvažnije, ovi otvori sustavno kradu i prođu u kuglastu posudu.

Proizvodi od polimera

proizvodnja

Kao alternativa strukturama od lijevanog željeza danas se predlaže korištenje otvora izrađenih od polimer-pijeska.

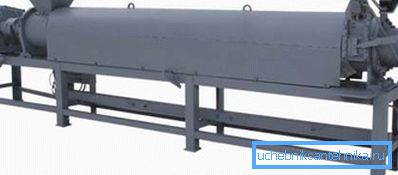

Ti su proizvodi proizvedeni prema sljedećoj shemi:

• Sirovine polimera visoke čvrstoće zagrijavaju se na temperaturu iznad 300⁰ Uz postizanje maksimalnog prometa.
• U rastaljenom polimeru pažljivo prosijani kvarcni pijesak, kao i bojila i stabilizirajući aditivi.
• Ovisno o korištenoj pigmenta proizvoda može biti zelena, crvena, narančasta - općenito, to može biti kao nevidljiv protiv pozadini premaz i kontrast kako bi privukli pozornost.
• Dobivena smjesa se miješa do homogene mase.
• Metalna armatura položi se u posebne oblike. Debljina šipki za ojačanje u velikoj mjeri određuje jačinu proizvoda.

Obratite pažnju! Prisutnost armature olakšava traženje grotala skrivenih ispod snijega i leda. Za pronalaženje šahtova na ledenoj cesti dovoljno je koristiti najjednostavniji metalni detektor.

• Smjesa polimer-pijesak se izlije u armaturni kalup, nakon čega se dio šalje u preši dio uz daljnje sušenje.
• Završni proizvod se uklanja i podvrgava završnoj obradi - izravnavanje rubova, uklanjanje bure itd.

Ovisno o debljini polimera i promjeru šipke za ojačavanje, šupljine s polimernim pijeskom podijeljene su u nekoliko kategorija:

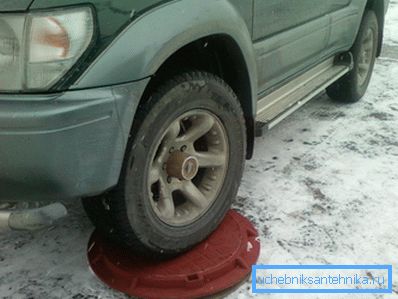

• Lagana - ne više od 45 kg, može izdržati opterećenja do 3 tone. Optimalan izbor za većinu osobnih parcela i privatnog posjeda.
• Srednje - imaju gotovo iste mase, ali zbog upotrebe debljih armature može izdržati opterećenja do 6 tona. Može se uklopiti na ceste s niskim prometom.
• Teški - teži od polutsentnera „drže” do 15 m je gotovo pun zamjena za lijevanog željeza na cestama ..

Prednosti i nedostaci

Ova vrsta proizvoda ima nekoliko prednosti:

• Kapacitet ležaja je dovoljan za upotrebu u većini slučajeva.
• Zbog relativno male mase otvora lako se mogu montirati vlastitim rukama.
• Sofisticirani dizajn olakšava otvaranje i zatvaranje otvora.
• Za razliku od metalnih proizvoda, poklopac i vrat ne drže se međusobno, čak i kod jakog mraza.

Obratite pažnju! Poštivanje dimenzijske rešetke u fazi pritiskanja omogućava postizanje maksimalne čvrstoće šahtova.

• Materijal (polimer-pijesak kompozit s aditivima) ne podliježe truljenju i koroziji, a ne deformira se čak ni uz oštru promjenu temperature.
• Otvor je otporan na mraz jer smjesa ne gubi snagu pri nižim temperaturama.
• Cijena proizvoda je također niža od one od lijevanog željeza. To se objašnjava jednostavnošću tehnološkog procesa: proizvodnja ne zahtijeva peć koja je sposobna za taljenje metala.

Međutim, glavni plus je nedostatak interesa uljeza. Za ukrasti takve proizvode je besmisleno jer sadrže minimalnu količinu metala. I vrlo je teško izvaditi iz polimernog monolita.

Što se tiče minusa, oni se također odvijaju:

• Za ceste s ekstremnim opterećenjima, bolje je odabrati lijevano željezo. U svakom slučaju, masovna proizvodnja polimernih grotala s kapacitetom nosivosti više od 50 tona nije dosad postignuta.

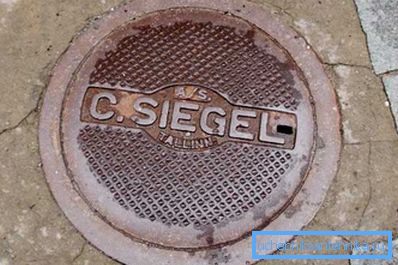

• Trajnost punjenog polimera također je niža od metala. Uputa koja se pridaje većini tih proizvoda jamči uslugu za 20 godina. U pravilu, u stvarnosti, ovo razdoblje je znatno veće, ali ipak će nakon 40 godina morati biti promijenjen. Što se tiče proizvoda od lijevanog željeza, danas na nekim mjestima oni koji su još bili uloženi tijekom "NEP" savršeno služe.

Ostale vrste

Naravno, popis korištenih dijelova nije ograničen na ove dvije vrste.

Najpopularniji, osim lijevanog željeza i polimernih pijeska, također uključuju plastične i armirano betonske grotlo:

• Plastične konstrukcije izrađene su od tehnopolimera na bazi PVC-a. Najčešći način je injekcijsko prešanje.
• Prednosti plastičnih konstrukcija pokrova šahtova uključuju nisku masu i relativno niske troškove.
• Istodobno, znatna elastičnost, kao i visoka lomljivost pri niskim temperaturama, ograničavaju upotrebu tih proizvoda. Najčešće se koriste u vrtnim plohama i ugrađuju se gdje praktički nitko ne hoda.

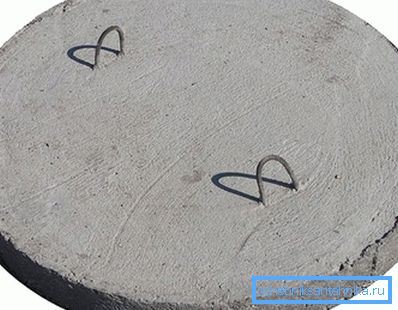

• Strukture od armiranog betona s ojačanjem čelika se također često koriste. Imaju dobru granicu sigurnosti, jer se mogu instalirati na gradilištima i sličnim objektima.
• Da bi se dio izvajao iz grla, koristi se čelični nosač koji je zavaren u kavez za pojačanje u proizvodnoj fazi.
• Ključni nedostaci betonskih proizvoda - nevjerojatan izgled i poteškoće pri postavljanju u ravnini s vratom. U većini slučajeva, konkretni "pluto" se koristi kao privremena mjera, na primjer, kako bi se blokirao otvor u bušotini kada kradu redoviti lutak.

zaključak

Na vašem su mjestu na raspolaganju šahtovi polimernih pješčanih šahte, zajedno s plastičnim i proizvodima od lijevanog željeza. (Vidi također članak Plastični poklopac za bunar: kako odabrati.) Važno je odabrati model koji će najbolje odgovarati zadacima koji su joj dodijeljeni.

Ali proizvodi izrađeni od armiranog betona trebali bi se koristiti samo na konstrukcijskom stupnju: oni izgledaju vrlo lijepo i redovito ćete posrnuti nad izbočenim rubom. Detaljniji pregled opisanih pojedinosti, možete pogledati video u ovom članku.
