Servo-driven kuglasti ventil - značajke i svrha

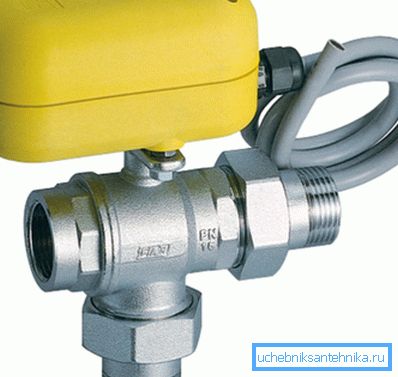

Kuglasti ventili dugo se uspostavljaju kao pouzdani zaporni ventili. Nedavno je zbog upotrebe servo pogona i drugih vrsta udaljenih pogona značajno proširena funkcionalnost tih uređaja. Na primjer, trosmjerni ventil s servom pronašao je široku primjenu u različitim automatskim sustavima za kontrolu protoka tekućine i plina.

U ovom ćemo članku baviti što su ti uređaji i za koje se svrhe koriste.

Značajke dizalica s pogonom

Opće informacije

Dakle, kao što je gore spomenuto, kuglasti ventili pripadaju ventilima. Za razliku od ostalih tipova ventila, oni su dizajnirani isključivo da potpuno blokiraju protok tekućina ili plinova (vidi također članak Ventil za kompresiju kuglastog ventila - značajke i svrha).

Ovi uređaji nazivaju se lopta, jer njihov mehanizam za zaključavanje ima oblik kugle kroz koju prolazi rupa. Kada se kugla rotira za 90 stupnjeva, tj. njegov položaj okomito na os cjevovoda, protok je blokiran.

Uređaj za brtvljenje osigurava dva prstena od mekog materijala koji se dobro uklapaju u kuglu. Zbog jednostavnosti mehanizma, ti proizvodi se razlikuju po pouzdanosti i izdržljivosti.

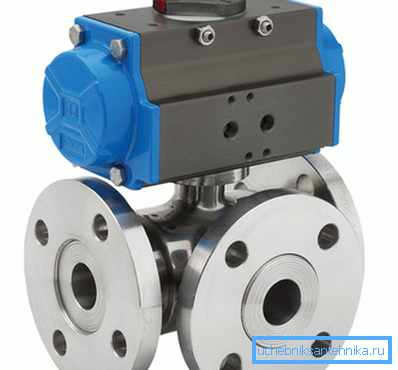

Korištenje pogona omogućilo nam je automatiziranje rada uređaja ili daljinsko upravljanje njima, na primjer, kuglasti ventil s pneumatskim pogonom koristi se u industrijskim cjevovodima za kontrolu protoka tekućina i plinova u potencijalno opasnim industrijama. Također se koristi kada se ne preporučuje uporaba električnih motora.

Treba napomenuti da pneumatski hidraulični aktuator kuglastog ventila osigurava veliki okretni moment s malim dimenzijama samog pogona, što je zaslužilo svoju popularnost u proizvodnji. Međutim, za kućne namjene ti se uređaji ne primjenjuju.

S druge strane, servo-driven shut-off kuglasti ventili su pronašli široku primjenu u sustavima zaštite od poplava. Osim toga, koristi se u klimatizacijskim sustavima, gdje, ovisno o temperaturi, automatski blokira ili otvara protok rashladnog sredstva.

Obratite pažnju! Na prodaju postoje ventili s servo pogonima, dizajnirani za različite napone - od 12 do 220 V. Ovaj parametar treba obratiti pozornost na kupnju proizvoda.

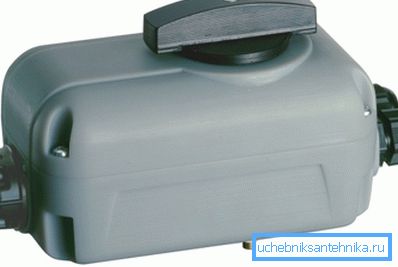

Servo uređaj

Servo upravljanje sastoji se od samo dva elementa:

• Električni motor;
• Reduktor zupčanika, koji se zaobljenjem od 90 stupnjeva otvara i zatvara vodu.

Vijak kuglastih ventila otvara i zatvara kada se mijenja smjer vrtnje motora. Dakle, servo uređaj je vrlo jednostavan.

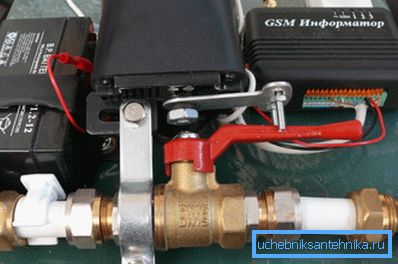

Savjet! Možete sami napraviti električni pogon za kuglasti ventil. U tu svrhu, motor s stražnjeg brisača VAZ-2109, koji vrši okretanje od samo 100 stupnjeva (uzevši u obzir udaljavanje poluga, ispada samo 90 stupnjeva).

Električni motor se u pravilu nalazi u nepropusnom kućištu, odvojen od samog ventila s nizom brtvila. Stoga je uređaj siguran.

Na slučaju mehanizma nalazi se gumb ili poluga koja vam omogućuje da upravljate dizalicom vlastitim rukama, na primjer, ako je struja isključena. Osim toga, električni pogoni imaju unutarnji pomoćni mikrokontroler koji vam omogućuje kontrolu rada crpke, kotla ili druge opreme povezane s vodoopskrbom.

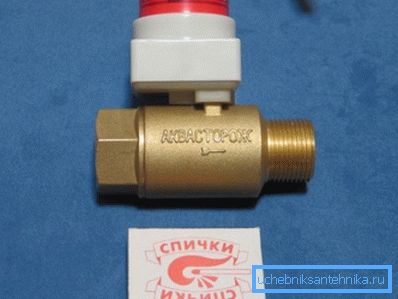

Trenutno tržište ima veliku paletu proizvoda u pitanju, i od stranih i domaćih proizvođača. Štoviše, potonji nisu niži od kvalitete, ali istodobno je i cijena za njih niža.

primjena

Prije svega, mora se reći da električni pogon mijenja samo položaj mehanizma za zaključavanje. Isti uređaj kontroliraju termostati, termostatički timeri ili drugi uređaji koji šalju električnu struju na električni motor mehanizma.

Kao primjer, razmotrite rad ovog uređaja u sustavu zaštite od poplave, koji se može koristiti za opskrbu vodom i grijanje.

Znači, osim ventila, uključuje:

• Senzori propuštanja.
• Kontroler.

Sličan sustav funkcionira na sljedeći način:

• Senzori se nalaze na mjestima gdje postoji najveća vjerojatnost akumulacije vode u slučaju poplave.. Načelo rada ovog uređaja temelji se na činjenici da voda zatvara dva kontakta, zbog čega se puls šalje upravljaču.
• Upravljač nakon primanja signala iz senzora šalje električnu struju na električni motor.
• Električni pogon zauzvrat zatvara ventil i time blokira vodu. Nakon toga možete sami uključiti vodu pritiskom na gumb na kućištu pogona.

Prema ovom načelu, drugi sustavi rade s upotrebom ventila s pogonom.

Obratite pažnju! Dizalica s pogonom u sustavima zaštite od poplave uspostavlja se nakon zatvaranja ventila koji blokiraju vodu na ulazu u kuću ili stan. Zabranjeno je korištenje uređaja umjesto mehaničkih ventila.

Ovdje, možda, sve glavne značajke ventila s pogonom.

zaključak

Aktuatori za kuglične ventile omogućuju ne samo daljinsko upravljanje njima, već i upotrebu u automatskim sustavima kontrole protoka. Konkretno, sustavi zaštite stanovanja od poplava nedavno su postali vrlo popularni. Stoga ih se može nazvati obećavajućim izumom (vidi i članak Radijatorski ventil - sve što trebate znati o ventilu i upravljačkim ventilima).

Iz videozapisa u ovom članku možete dobiti dodatne informacije o određenoj temi.
