Sharovy dizalica 1 1 4 inča: uređaj, prednosti, značajke

Moderni kuglasti ventili pouzdano su osvojili veliki dio tržišta od konkurentskih rješenja i nastavljaju dobivati ​​popularnost. Koje su tako dobre na pozadini alternativa? Kako tipičan kuglasti ventil veličine 1: 4 - 1 1: 4 inča? Da li izbor i ugradnja ovih dizalica imaju bilo kakve suptilnosti? Pokušajmo odgovoriti na ta pitanja.

Kako to radi

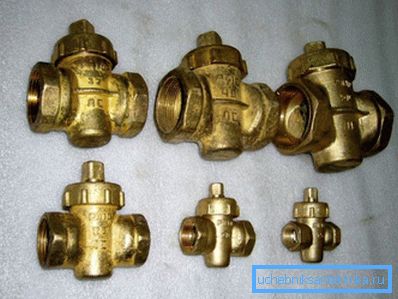

Daleki predak kuglastog ventila (pluteni ventil) bio je rotirajući metalni ventil s utorom u njemu, pomično fiksiran u metalnom kućištu. Zatezanje zatvarača (usput, daleko od apsolutnog) osigurano je spajanjem utikača na tijelo; funkcija brtvene šipke izvodi, u pravilu, kutija za punjenje.

Izvorni dizajn imao je niz ozbiljnih nedostataka.

• Sila potrebna za okretanje štapa bila je vrlo značajna: koeficijent trenja metala na metalu je prilično velik.

Zanimljivo je da su čepovi velike čahure opremljeni sustavom podmazivanja koji djelomično rješava ovaj problem.

• Žlijezda je zahtijevala periodično pakiranje; ono što je znatiželjan - proizvedeno je čak i jednostavnim ventilom.
• Ploče su imale prilično visoki hidraulički otpor: utor u cijevi, uski u odnosu na unutarnji promjer cijevi spojen, stvorio je ozbiljnu prepreku za protok radnog medija.

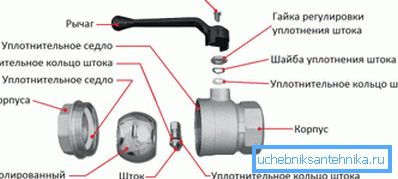

Kuglasti ventil je duboka modernizacija dizanja pluta.

1. Zatvarač je postao kuglast i dobio savršenu glatku površinu uz najvišu kvalitetu obrade.
2. Rupa u njemu se povećala: sada je njegova veličina jednaka ili blizu internog promjera cijevi pričvršćene za ventil.
3. Brtvljenje zatvarača nije izrađen od brušenja na metalnim površinama, već pomoću sedla s niskim trenjem polimera - Teflon ili Teflon.
4. Štap je zapečaćen prstenom istog polimera ili par prstenova otporne na toplinu. Razvijanje brtve za barem 500 do 1000 radnih ciklusa ventila kompenzira se pritiskanjem pomoću matice za pakiranje.

Jedini parametar koji je pretrpio tijekom modernizacije ventila je njegova radna temperatura, koja je sada ograničena granicom toplinskog otpora polimernih brtvila (150 - 250С). To je dijelom zbog čega se cijevni ventili, unatoč očitoj zastarijevanju, i dalje proizvode i koriste na cjevovodima koji prevoze visoke temperature ili korozivne medije.

prednosti

Što privlači potencijalni kuglasti ventil kupca - 1: 4 inča, 1: 2, 1 1: 4 i druge veličine - na pozadini tradicionalnih pluta i vijčanih ventila?

• Nizak hidraulički otpor. Otprilike je jednak otporu cijevi odgovarajuće duljine.
• kompaktni. Sve veličine kuglastih ventila 1 1: 4 inča znatno su manje od onih sličnih vijčanih ventila. Ono se razlikuje od plutajuće dizalice barem manjem visinom ugradnje.
• Zračni zatvarač. Apsolutna većina kuglastih ventila klasificirana je kao klasa A prema GOST 9544-2005, što znači da ne postoje propuštanja u zatvorenom stanju.

Zanimljivo je: ventil, za razliku od prigušnih ventila, ima samo dva radna mjesta - otvorena i zatvorena. Međutim, kuglasti ventil se i dalje može koristiti za podešavanje glave bez oštećenja resursa.

• Nedostatak akumulacije smeća ispod sjedišta ventila, karakteristika vijčanih ventila.

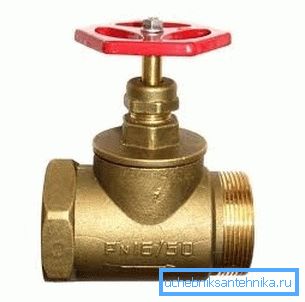

• Arbitražni smjer protoka vode. Ventili za vijke mogu se postaviti samo tako da voda pritisne ventil dolje - inače, ako pokušate otvoriti ventil, ventil se može skinuti.

• Minimalni napor za otvaranje, razlikovanje kuglastih ventila od pluta.
• Konačno, glavna stvar: svi kuglasti ventili su izuzetno tolerantni i zahtijevaju gotovo nikakvo održavanje.. Maksimalno, nakon nekoliko godina aktivne upotrebe, može biti potrebno zategnuti brtvljenje oko stabljike.

Cijena kuglastog ventila, ako se razlikuje od konkurentskih proizvoda iste veličine, iznimno je beznačajna.

Kao što vidite, popularnost rješenja je sasvim razjašnjena.

Praktični savjeti

Dopuštamo sami davati čitatelju brojne savjete koji bi mu mogli biti korisni u različitim fazama komunikacije s vrstom ventila za koje smo zainteresirani.

izbor

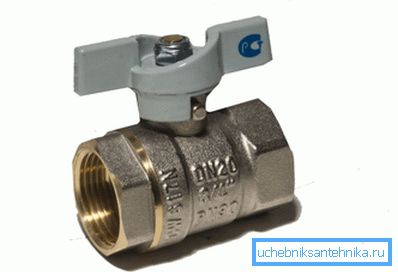

Na kućištu ventila obično se nalazi logotip proizvođača, naznaka veličine konca za spajanje (DN na uvezenim proizvodima i daljinskim upravljačima na domaćem) i radnog tlaka (PN i RU).

Radni tlak u cjevovodima za hladnu i toplu vodu u normalnom načinu rada ne prelazi 6-8 kgf / cm2; sukladno tome, ventili s deklariranim radnim tlakom od 16 i više atmosfere (RU16, RU25, RU40) izvrsni su za svaku sanitarnu komunikaciju.

Nazivna veličina može se odrediti u milimetrima (DU15) i u inčima (DN 1/2 ili samo 1/2). Da bismo pojednostavili život čitatelja, predstavljamo tablicu veličina.

Prilikom odabira trebate obratiti pozornost na dvije stvari:

• Udar ručke. Trebalo bi se okrenuti s umjerenim naporom, a ne zagubiti u međupoložajima.

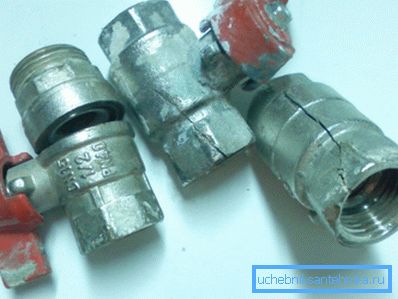

• Tjelesni materijal. Izvanredni obrti iz vas-know-what-zemlje nisu uvijek u stanju preživjeti barem instalaciju; naš izbor je pošten mesing. Najjednostavnija uputa pomoći će vam da napravite pogrešku: vrijedi kupiti žute kapije, a ne srebrne, jer se sve može sakriti pod kromiranjem.

montiranje

Kada malo ugradite ventil s vlastitim rukama.

1. Izbjegavajte prekomjerne napore.
2. Koristite otvoreni ključ ili podesivi ključ. Plin je lako slomiti ili deformirati tijelo.
3. Kada stavite bravu ili mlaznicu u instalirani ventil, držite tijelo ventila.

usluga

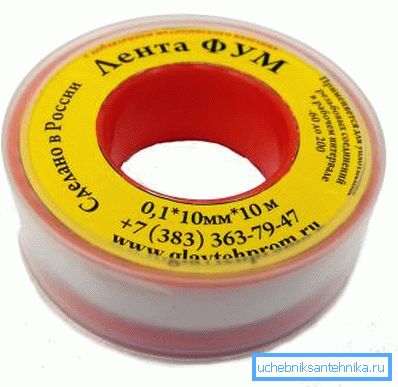

Kao što je već spomenuto, uglavnom dolazi do zatvaranja pečata. Kada se razvija, prsten se mijenja na isti način. Kao privremeno rješenje, nekoliko zavoja FUM trake može se ranu ispod žlijezda. (Vidi također članak Hermetički za cijevi: značajke.)

zaključak

Nadamo se da će naš materijal pomoći čitatelju u odabiru i uporabi sanitarne opreme. U videu u ovom članku, kao i obično, možete pronaći dodatne tematske informacije. Sretno!
