Sustav kompresijskog ventila - značajke i namjena

Za ugradnju plastičnih i metal-plastičnih cijevi bez upotrebe spojeva za zavarivanje koriste se kompresijski spojevi. Konkretno, kuglasti ventili, koji su, u stvari, predmet ovog članka, koriste se kao zaustavni ventili. Ispod smo pogledali što su i što je njihova značajka.

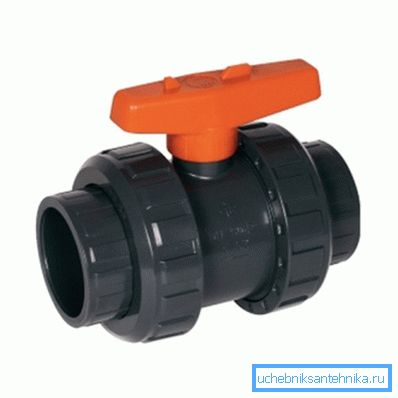

Paleta PND 32 dizalica na 32 mm

Značajke kuglastih kuglastog ventila

Dizajn kompresijskog kuglastog ventila ne razlikuje se od uobičajenih kuglastih ventila. tj Uređaj je dizajniran da potpuno blokira vodu u cjevovodima malog promjera. Najčešće se takvi ventili koriste u vodoopskrbnim sustavima (toplo i hladno), kao i za grijanje.

Kuglasti ventil se zove jer je njegov mehanizam za zaključavanje dizajniran kao lopta s prolaznom rupom. Da biste isključili dovod vode, kuglasti ventil trebao biti zakrenut za 90 stupnjeva tako da je prolazna rupa okomita na cijev.

Obratite pažnju! Svi kuglasti ventili nisu namijenjeni za reguliranje protoka tekućine u cijevi. Može se koristiti samo za potpuno otvaranje ili isključivanje opskrbe vodom ili druge tekućine.

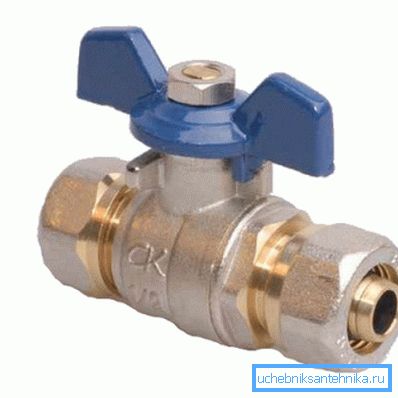

U metalnom cijevi za metalne cijevi

Razlika između kompresijskih dizalica i drugih sličnih ventila je samo u metodi ugradnje, koja se provodi pomoću spojnice. Druga takva metoda povezivanja naziva se stezanje, budući da ovaj sustav za montažu osigurava stezaljku cijevi kada je matica zategnuta.

Velika popularnost uzeta u obzir je zbog činjenice da njihova instalacija ne zahtijeva posebne alate i vještine, zahvaljujući kojima se instalacija može obaviti ručno.

Najčešće se ova metoda montaže koristi za polietilenske cijevi i cjevovode metal-plastika. Ispod su glavne karakteristike HDPE kontrolnih ventila:

dijametar 16 mm do 110 mm
Maksimalni tlak Do 16 atmosfera - s promjerom od 63 mmDo 10 atmosfera - s promjerom većim od 63 mm
trajnost 25 godina ili više, ovisno o uvjetima rada
Maksimalna radna temperatura 45 stupnjeva

Moram reći da se ovi proizvodi mogu proizvesti ne samo od HDPE, već i iz drugih materijala, kao što su:

  • mesing;
  • bronza;
  • bakar;
  • Nehrđajući čelik.

U ovom slučaju sam mehanizam za zaključavanje često izrađen od nehrđajućeg čelika, zbog čega je otporan na koroziju.

Pogonska crijeva

dostojanstvo

Među prednostima kompresijskih kuglastih ventila mogu se identificirati sljedeće točke:

  • Jednostavnost i velika brzina instalacije zahvaljujući smanjenju troškova rada;
  • Pouzdanost.
  • Trajnost.
  • Niska cijena.
  • Mogućnost demontaže.

Obratite pažnju! Za visoku kvalitetu ugradnje spojnice za cijevi promjer cijevi mora točno odgovarati promjeru cijevi.

mane

Naravno, kao što je često slučaj, uz prednosti, ti proizvodi imaju neke nedostatke, od kojih su glavne navedene u nastavku:

  • Dotični elementi su dizajnirani za manje tlak nego slični proizvodi za lemljenje, jer je komprimirana veza još manje izdržljiva.
  • Tijekom rada može se zatrebati veza.
  • Unatoč tome što se dizajn smatra ponovljivim, tj. može se montirati i rastaviti, u praksi je ponovno sastavljanje nepouzdano, što znači da se prilagodba mora mijenjati.
  • Kao što je gore spomenuto, kuglasti ventil ne može regulirati tlak vode, jer to može dovesti do ranog neuspjeha.

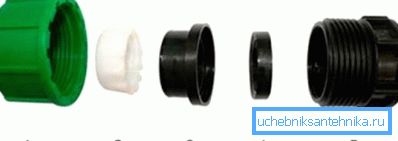

Elementi spajanja spojnice

Uređaj kompresijske veze i ugradnja dizalice

Kao primjer, uzmite u obzir pumpe za kompresiju PND 32 mm za 32 mm.

Sustav montaže obuhvaća sljedeće dijelove:

  1. Stezaljka;
  2. Prsten za zatvaranje;
  3. Prstenasti prsten;
  4. Brtveni prsten;
  5. Glavno tijelo.

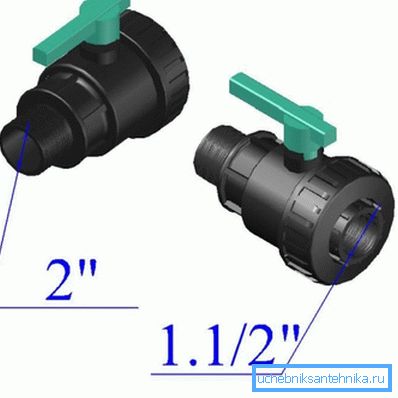

U pravilu, slična greda je dostupna na suprotnoj cijevi. Istina, postoje uređaji koji služe kao prilagodnici. U tom slučaju, s jedne strane, imaju čahuru, a s druge strane, mlaznica za navojnu ili drugu vezu.

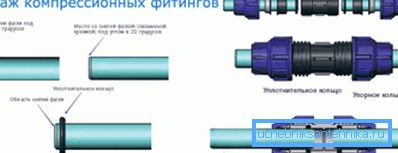

Dijagram sklopa spojke

Upute za ugradnju ventila za zatvaranje su sljedeće:

  • Prije svega, trebate glatko rezati cijev tako da je reza okomita na njegovu osi. Zahvaljujući ovom obrezivanju, cijev će se potpuno oduprijeti protiv otvora za blokiranje kućišta.
  • Zatim morate ukloniti proreze i druge nepravilnosti, kao i razmak od 2-3 mm od ruba, kako biste dobili konus.
  • Zatim trebate umetnuti cijev u uređaj i zapamtite koliko će dubina ugasiti.
  • Područje cijevi koja će uroniti u kućište treba podmazivati ​​sanitarnom masnoćom.
  • Dalje, cijev je istrošen dijelovi u sljedećem slijedu:
  • stezaljka;
  • držanje (stezni prsten);
  • prsten zadržavanja;
  • brtveni prsten.
  • Zatim je cijev umetnuta u tijelo i pričvrsna matica na vrh. Twist bi trebao biti dok se ne zaustavi. Ako se koristi plastična spojnica, to treba učiniti s posebnim kompresijskim ključem, bez puno zatezanja matice kako ne bi oštetio cijev.

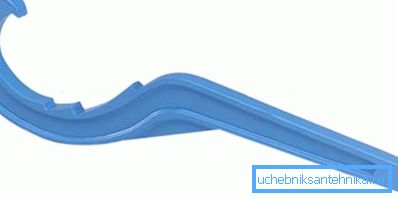

  • Tipka za komprimiranje
    • Ako je kuglasti kompresni zupčanik montiran, tada treba napraviti sličnu vezu s cjevovodom i drugom graničnom cijevi.

    Time se dovršava postupak instalacije dodirne jezgre.

    zaključak

    Valjci za kompresijske kugle imaju niz pozitivnih aspekata, od kojih je glavna jednostavnost instalacije. Stoga su nedavno postali široko rasprostranjeni. Međutim, valja imati na umu da njihova trajnost ovisi o kvaliteti instalacije i radnim uvjetima koji moraju odgovarati svojstvima proizvoda.

    Iz videozapisa u ovom članku možete podići neke dodatne informacije o određenoj temi.
