Tlak vode u vodoopskrbnom sustavu: mjerne jedinice, norme,

Koji je pritisak vode u hladnoj ili toploj vodoopskrbi? Kako se mjere tlak? Postoje li zakonske granice njegove vrijednosti? U ovom ćemo članku nastojati odgovoriti na ova pitanja i istovremeno naučiti kako izračunati pad tlaka u vodoopskrbnom sustavu s poznatim parametrima.

jedinice

Najprije saznajte koje se jedinice tlaka vode u vodoopskrbnom sustavu trenutno koriste.

atmosfera

Ova jedinica odgovara atmosferskom tlaku na razini mora. Ovdje, međutim, postoji mala suptilnost: riječ je o prekomjernom pritisku u odnosu na atmosferu. Njegova vrijednost u vodenoj cijevi od 0,2 atmosfere, prikazana manometrom, odgovara apsolutnoj vrijednosti od 1,2 atmosfere.

Korisno: umjesto riječi atmosfera često se koristi ekvivalentan koncept - kgf / cm2. Fizičko značenje jedinice je sila kojom će masa od 1 kg tijekom zemljinog ubrzanja gravitacije pritisnuti na površinu od 1 cm2.

Bar

Obavezna jedinica mjere, posuđena od GHS mjernog sustava koji se koristi prije SI. Dovoljno je znati da je šipka približno (s točnošću od oko 2%) jednaka atmosferi. Vrlo često, mjerač tlaka za mjerenje tlaka vode u vodoopskrbnom sustavu ima dvije vage - u šipkama i megapaskalima.

megapaskalima

Pascal odgovara jednom newtonu po četvornom metru površine. Budući da masa od jednog kilograma pritisne na bazu snagom od 9,8 Newtona, 1 megapascal otprilike odgovara 9,8 kgf / cm2. Ponekad je ta vrijednost zaokružena na 10.

Pritisak glave

Koncept glave, mjeren u metrima, označava visinu vodenog stupca koji odgovara određenom tlaku. Kako saznati tlak na poznatim indikatorima manometra u kgf / cm2? Dovoljno je da ih umnožite za 10: jedan višak atmosfere može podići vodeni stup za 10 metara.

mjerenja

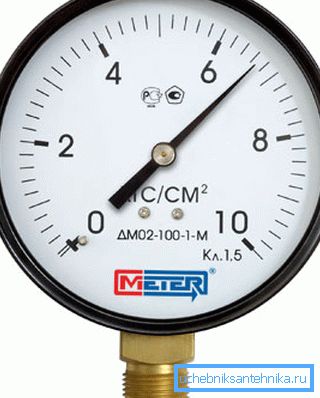

Uređaj za mjerenje tlaka vode u vodoopskrbnom sustavu poznat je kao manometar. Cijena najpristupačnijih mjerača počinje od oko 150-200 rubalja; međutim, digitalni uređaji mogu koštati u jedinicama, pa čak i na nekoliko desetaka tisuća.

Način mjerenja parametara od interesa za nas vlastitim rukama je izuzetno:

1. U regulacijski ventil se pričvrsti uređaj koji je namotan s lana ili drugim materijalom za brtvljenje..
2. Ventil se otvara, a potom odlazi.

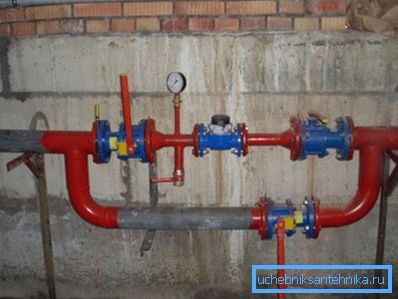

Ventil za uklanjanje mjerenja uvijek prisutna u sklopu dizala (smolu, i smjesa preko voda nakon dizala) i vodomjera (u pravilu, prije i nakon brojača). Ako je potrebno, uklonite mjerenje u bilo kojem trenutku vodovod je jednostavno za napraviti, a ne uništava kolosijek čepovi u jednu od ustaju i trčanje.

Kao i uvijek, postoji niz suptilnosti.

• Kako bi se napravila detaljna slika o radu vodoopskrbnog sustava, mjerenja bi se trebala provesti na vrhuncu unosa vode koji pada u večernjim satima.

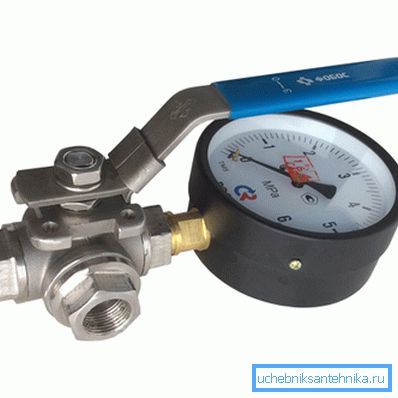

• Uređaj koji je stalno povezan s vodovodnim sustavom često se drži: strelica je zaglavljena u jednom položaju. Kako bi se to spriječilo, umjesto upravljačkog ventila, postavljen je trosmjerni ventil s odvodnim otvorom, koji nakon mjerenja omogućuje da se voda izbaci iz tijela.

• Brass cijevni navoj neprekidno uklonjivog uređaja istroši se brzo. Jednostavna uputa pomoći će u rješavanju problema: opskrbite manometar čeličnim produžnim kabelom.

standardi

Ovdje su norme tlaka vode u vodoopskrbnom sustavu sadržane u trenutnom SNiP 2.04.01-85.

Kao što je jednostavno izračunati tlak vode u gradskoj vodi u cjelini može se razlikovati od vrijednosti na gornjem katu samo 0,25 MPa, što odgovara tlaku od 25 metara. S većom visinom zgrade, srednji pumpa treba biti instaliran na srednjim podovima.

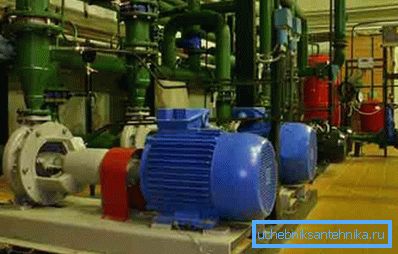

Međutim: u praksi sve crpne stanice poznate autoru nalaze se u podrumu kuće ili u zasebnoj zgradi. Prilikom rada na prvim etažama na mjestima rastavljanja može biti 8 - 9 kgf / cm2.

U praksi tipične vrijednosti tlaka na autocestama i autocestama su kako slijedi:

• Hladna voda - 3 - 4 kgf / cm2.
• Topla voda - 3,5 - 6,5 kgf / cm2.

Pad tlaka

Kada voda teče kroz cijev, tlak na izlazu će biti manji nego na ulazu.

Pad je određen nekoliko čimbenika:

1. Promjer cijevi.
2. Njezina dužina.

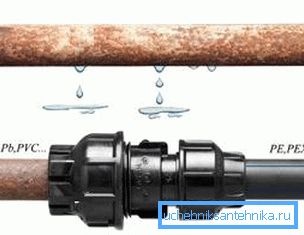

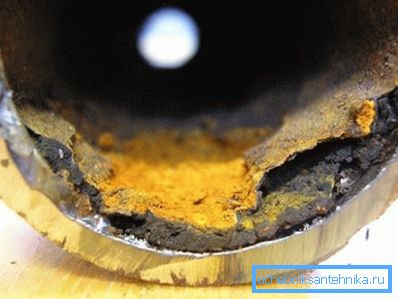

3. Hrapavost njegovih zidova.

1. Brzina protoka u njemu.

Za proračun se koristi formula H = IL (1 + K).

U njemu:

• H - pad tlaka u metrima. Da biste ga prevesti u atmosferu, dovoljno je podijeliti dobivenu vrijednost za 10.
• i - hidraulički nagib, određen promjerom, materijalom cijevi i brzinom strujanja u njemu.
• L je duljina cijevi u metrima.
• K - koeficijent za sustave opskrbe pitkom vodom za koje se pretpostavlja da su 0,3.

Gdje uzeti vrijednost hidrauličkog nagiba? U tzv. Shevelev stolovima. Dajemo fragment jednog od njih, relevantan za novu čeličnu cijev D15.

Vrijednost 1000i je hidraulički nagib dužine cijevi od 1 km. Da biste izračunali vrijednost i za mjerač koji radi, dovoljno je podijeliti s 1000.

Tako, za čelične cijevi duljine 25 m DN15 pri brzini protoka vode kroz njega u 0,2 l / s, pad tlaka je (360,5 / 1000) * 25 * (1 + 0,3) = 11.7 m, što odgovara razlici tlak od 1,17 kgf / cm2.

zaključak

Nadamo se da će predložene informacije pomoći čitatelju u provedbi vlastitih projekata. Da biste saznali više o tome koliko se tlak vode u vodoopskrbi smatra normom, dopuštat će se videozapis u ovom članku. Sretno!
