Troputni ventil u sustavima grijanja i podnim grijanjem

U ovom članku ćemo razmotriti značajke ventila. Konkretno, njihovo načelo djelovanja: na primjer, trosmjerni ventil ima različita svojstva u skladu s kojima funkcionira. Osim toga, govorit ćemo o strukturnim i operativnim značajkama tih uređaja te o tome gdje i kako se mogu primijeniti.

Tema članka je od posebnog interesa, jer je uređaj srednjih i velikih duljina sustava grijanja povezan s takvim nedostatkom kao neravnomjerna raspodjela topline. Razlog tom problemu je da se rashladno sredstvo postepeno hladi dok prolazi kroz cjevovod, pa će njegova temperatura biti veća u blizini jedinice za grijanje nego na najudaljenijoj točki cjevovoda.

Rješenje ovog problema je izgradnja sustava koji koriste trosmjernu dizalicu.

Značajke aplikacije

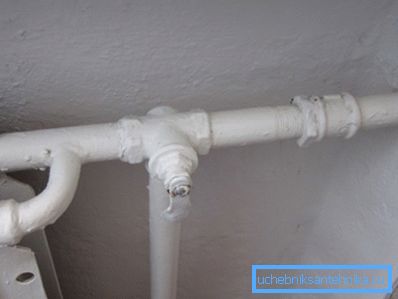

Kao što je već spomenuto, imenovanje trostranog ventila uglavnom se prostire na izgradnju cijevnih cijevi srednje i velike dužine, kao i za toplom podu s srednjim i velikim površinama ).

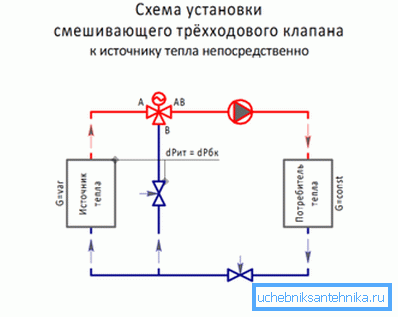

Ova vrsta ventila ne regulira samo tlak vode, već vam omogućuje da odmah prilagodite hladne i vruće tokove. Kao rezultat ispravne instalacije i pravilnog rada uređaja, moguće je postići učinkovitije preraspodjelu rashladne tekućine u zatvorenom sustavu.

Važno: U skladu s zahtjevima GOST 21345-2005, zaustavne ventile ove vrste, pored zgrade sustava grijanja, mogu se koristiti za ugradnju na cjevovode s malim promjerom za naknadni transport plinovitih, kao i korozivnih i neutralnih tekućih medija.

Mogućnosti građenja

Strukturno, trosmjerni ventili su opremljeni mehanizmom za zaključavanje ili regulaciju.

Dizajn uređaja uključuje elemente kao što su:

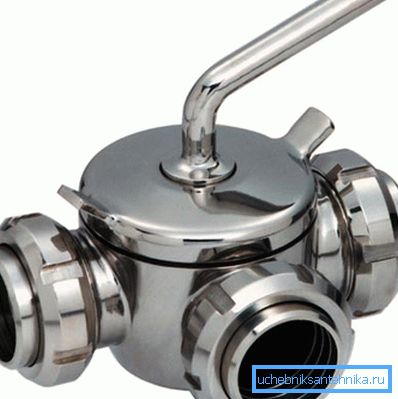

• kućište, koji mogu biti izrađeni od mesinga, nehrđajućeg čelika, lijevanog željeza i sl.;
• zatvarač ova ili ona konfiguracija s otvorima
• veze.

Rad uređaja provodi se okretanjem oko svoje osi zamašnjaka pričvršćene za vratašca. Poluga za podešavanje se može zakrenuti za 90 ili 180 stupnjeva kako bi se otvorila jedna ili više rupa.

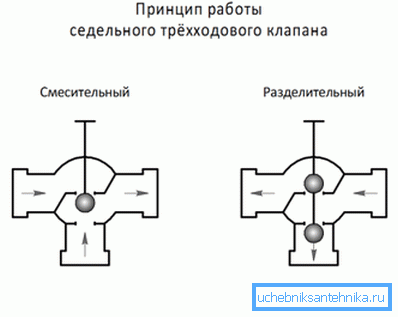

Ekstremni položaji zamašnjaka su dizajnirani tako da omogućuju da tekućina prođe kroz bilo koju od njih. Ako se zamašnjak okrene u neutralni položaj, voda prolazi kroz dvije rupe odjednom i uređaj funkcionira kao mješač.

Važno: Industrijske preinake trosmjernog ventila, namijenjene uređaju cjevovoda kroz koji se provode zapaljive ili eksplozivne atmosfere, imaju posebne graničnike krajnjeg položaja zamašnjaka. Izmjene zaključne opreme namijenjene za uporabu u kućanskim sustavima možda nemaju takvih ograničenja.

Razvrstavanje ventila s trostrukim tipom

Troputni ventil ili njegovi veći industrijski kolege, čija je cijena veća, podijeljena su u nekoliko kategorija temeljene na sljedećim razlikovnim karakteristikama:

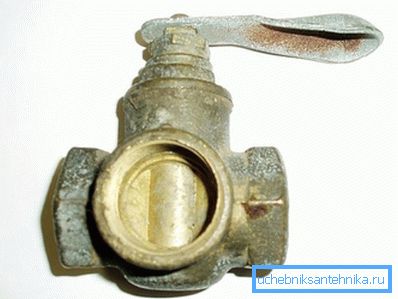

• U skladu s oblikom vijka, konične, kuglice i cilindrične modifikacije se razlikuju;
• U skladu s vrstom protočnog dijela razlikuju se izvedbe s punim provrtom ili kućištem za ispitivanje i pražnjenje.

Izmjene putem prolaza opremljene su s dvije spojne cijevi namijenjene za spajanje na cjevovod.

Uređaji tipa ispitivanja i otpuštanja, prije svega, namijenjeni su ugradnji u različite jedinice i kapacitete. Za jednostavnu instalaciju i naknadnu radnju, cijeli komplet uređaja uključuje okidač i spojnu cijev.

• U skladu s konfiguracijom rotacijskog elementa u obliku slova L, razlikuju se T-oblike i S-slavine.

• U skladu s metodom ugradnje mehanizma vijaka razlikuju se napetosti, žlijezda i pluta. Kod naponskih dizalica, čep, kada je zatvoren, nalazi se neposredno uz tijelo izravno s maticom. Istodobno, plutačka cijev za ispunu nalazi se pored tijela s poklopcem i brtvom za zatvaranje.

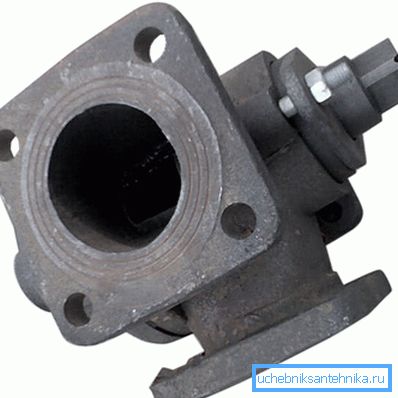

• Industrijski trosmjerni dizalice podijeljeni su na uređaje s grijanim kućištem ili kućištem bez grijanja.
• U skladu s vrstom priključnog uređaja razlikuju se modifikacije prirubnice, spojke, tsapkovy, prigušnice, tipa zavarivanja.

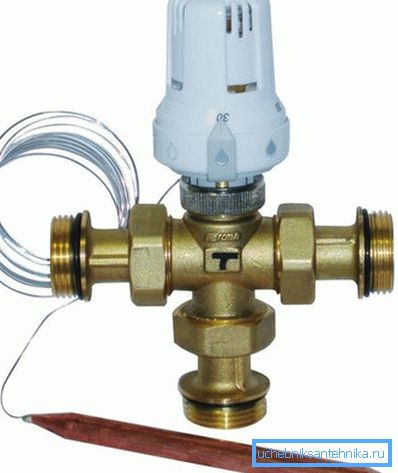

• U skladu s tipom upravljanja postoje različite verzije s ručnim i mehaniziranim, pneumatskim, hidrauličnim i električnim pogonom.

Bez obzira na pripadnost jednoj ili drugoj kategoriji, sve trostrane dizalice odlikuju se nepostojanjem ustajanja, trajnosti, povećanom nepropusnošću elementa za blokiranje, malim stupnjem hidrauličkog otpora i jednostavnosti dizajna.

No, istodobno, takvi uređaji imaju neke nedostatke, među njima visoki zakretni moment, povećanu vjerojatnost začepljenja dijelova okretanja kao posljedica pridržavanja procesa dugoročne operacije.

Zahtjevi za ugradnju i rad

• Troputni ventili mogu se postaviti vodoravno ili okomito.
• Prilikom izvođenja instalacijskih radova s ​​vlastitim rukama, morate se pobrinuti da smjer protoka transportera podudara sa strelicom koja pokazuje smjer na tijelu uređaja.
• Mjesto postavljanja dizalice mora biti odabrano na takav način da tijekom daljnjeg rada i održavanja neće biti problema s pristupom ventilu ili drugoj regulacijskoj opremi.
• U slučaju instalacije uz uporabu opreme za zavarivanje, treba paziti da unutarnja šupljina slavina ne padne unutar zavarene ljestvice i rešetki. Opet, potrebno je spriječiti zagrijavanje kućišta, cijevi cjevovoda koji ulaze u cjevovod iznad + 100 ° C.
• Ugradnja i naknadni rad trosmjerne dizalice treba izvoditi sukladno zahtjevima navedenim u priložnoj dokumentaciji koju je sastavio proizvođač.
• Korištenje ventila zahtijeva korištenje redovnog održavanja kako bi se spriječilo da se ventil zapliše.

zaključak

Sada imamo opću ideju o tome što je normalna ili specijalizirana trosmjerna hidraulična dizalica. I dalje imate pitanja o odabiru odgovarajuće opreme?

Možete pojednostaviti zadatak gledanjem videozapisa u ovom članku.
