Troputni ventil za mjerač tlaka: namjena, mogućnosti,
Zašto trebam 3-smjerni ventil za mjerač tlaka? Je li uvijek potrebno instalirati? U kojim se verzijama ti uređaji proizvode? Koje neispravnosti su tipične za njih? Kako brtviti navojne priključke prilikom instaliranja dizalice? Pokušajmo odgovoriti na ta pitanja.
ciljevi
Najprije saznajte zašto je uopće potreban trosmjerni manometrijski dizalica.
Njegova instalacija ima sljedeće ciljeve:
- Omogućuje kalibriranje mjernog instrumenta spajanjem ispitnog mjerača tlaka..
Razjasniti: naravno, u ovom slučaju, slavina ne smije imati odvodnu cijev, nego puni odvod s navojem ili cijevnim prirubnicom za spajanje drugog uređaja.
- 3-smjerni ventil za mjerač tlaka omogućuje ne samo odspajanje uređaja iz linije, nego i oslobađanje tlaka pred njim. Vjeruje se da to značajno smanjuje vjerojatnost neuspjeha (strelice pričvršćivanja).
- Konačno, to vam omogućuje da očistite utičnicu na mjeraču tlaka - resetirati kroz nju određenu količinu radnog medija. Tijekom čišćenja, sve akumulirane nečistoće uklanjaju se iz utičnice, što može utjecati na točnost mjerenja tlaka.
Je li moguće dobiti konvencionalni ventil za spajanje kroz prolaz? U industrijskim uvjetima, gdje je potrebna stalna kontrola tlaka u skladu s tehnikom proizvodnje, pumpom i plinovodima - br. Neispravno čitanje može previše koštati.
U sustavu grijanja privatne kuće ili u liftu jedinice manometra stanova, obično je povezan s običnim upravljačkim ventilom. Zapravo, u dizala je mjerač tlaka često postavljen samo u vrijeme preuzimanja kontrolnih očitanja: sve dok postoji slobodan pristup tehničkim podrumima, problem krađe opreme ostaje relevantan.
Izvršne opcije
Kako se može postaviti trosmjerni ventil za mjerač 1: 2 inča? Dajemo nekoliko opisa najčešćih nacrta.
Napetost pluta

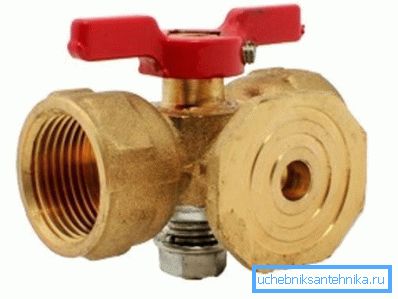

Troputni ventil s plosnatim brtvljenjem 11b18bk dostupan je u sljedećim konfiguracijama:
- Dvije cijevi (DN 15) ili metričke (M20x1.5) niti i odvodnu rupu.
- Jedna cijev i jedna metrička nit plus drenažni otvor.
- Isto, ali s ručkom (poluga ili leptir).
- Dvije niti (DN 15, M20x1.5 ili njihova kombinacija) i prirubnicu za spajanje mjerača ispitnog tlaka.
Ventil je vrlo jednostavan u dizajnu, ali ima nekoliko značajnih nedostataka:
- Vrlo veliko prebacivanje (tipično, međutim, za sve plosnate ventile).
- Stalni rizik od usmrćenja čepa za navođenje prilikom zatezanja matice. Mjed je prilično mekana metala, i ovdje nije potrebno previše napora.
Načelo rada trostrukog ventila za mjerač tlaka je jednostavan i jasan: u obliku slova T u rotirajućoj cijevi, kada je okrenut, kombinira se s jednim ili dva slavina.
Sukladno tome, sljedeće konfiguracije su dostupne u različitim položajima:
- Izlaz je priključen, mjerač tlaka povezan je s atmosferom kroz odvod ili prirubnicu.
- Tlak se nanosi na povratni ventil s odvodom ili prirubnicom zatvorenim.
- Dotak radi na resetiranju kad je mjerač isključen.
Sharovy s drenažom

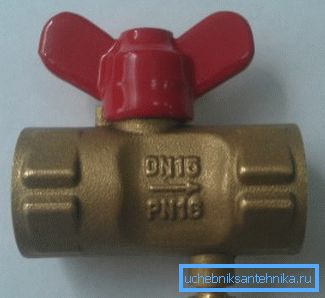

Kao uzorak, smatramo trosmjerni kuglasti ventil za mjerač tlaka 11B27p. Zanimljivo je u provedbi drenaže. U biti, imamo obični spojni ventil s izduženim tijelom i odvodnim otvorom s jedne strane lopte za zaustavljanje.
Dajemo karakteristike proizvoda.
parametar | vrijednost |
Maksimalni radni tlak | 16 atmosfera |
Maksimalna radna temperatura | Za vodu - 140С, za paru - 225С |
Tjelesni materijal i lopta | mesing |
Brtveni materijal za trup i sjedalo | fluoroplastic |
drenaža | U rupu zabrtvite vijkom |
Veleprodajna cijena | 180 rubalja |
Imajte na umu: u takvoj izvedbi, trosmjerni kuglasti ventil za mjerač tlaka je prilično neugodan u toploj vodi i grijanju. Odvijte odvodni vijak i stavite ruku kipućom vodom.
Sharovy s ogrankom muftovy

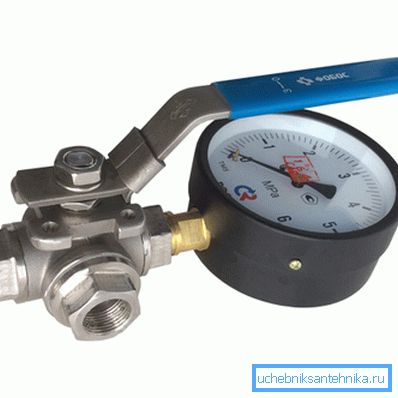

Uobičajeni trosmjerni spojni ventil također se može koristiti kao ventil za mjerenje tlaka. Primjer takvog proizvoda je Valtec VT361N.
Materijal tijela i kugla proizvoda kromiran je mjed; brtve su izrađene od teflona. Maksimalna radna temperatura okoliša je +150 stupnjeva. Značajno je procijenjena trajnost proizvoda proizvođača - najmanje 20.000 ciklusa.
instalacija
Kako brtviti navojne spojeve ventila i mjerača tlaka kada ih instaliraju ručno?
Upute su općenito vrlo standardne:
- Na plinskoj mreži koristi se traka FUM. Teme su uvijene ručno ili pomoću alata, ali s minimalnim naporom.
Obratite pažnju: vrpca FUM savršeno brtvi navoj cijevi, ali curi čak i sa svojim minimalnim obrnutim smjerom.
- Za vruću i hladnu vodu je bolje koristiti polimerni navojni navoj (TangitUnilok i analogni). U nedostatku je dobar rezultat sanitarnog posteljine natopljenog bilo kojom brzo sušenom bojom, brtvilom ili laneno ulje.
usluga
Popis nedostataka dizalica koji se mogu sami popraviti je više nego mali.
- Propuštanje kada je zatvoren plutni ventil znači nedovoljni pritisak ili ostatke koji su pali ispod pluta. Rastavite ventil, obrišite utikač i sjedalo i ponovno ga sastavite. Matica na dršci trebala bi se stegnuti samo ako protok ostane nakon čišćenja.
- Propuštanje na šipci kuglastog ventila označava razvoj brtvenog prstena. Ako ventil ima pričvrsnu maticu, može se zategnuti jedan do dva zavoja.
Ako se brtva pritisne ručkom i podloškom podloškom - zatvorenim ventilom, izvadite ih i postavite nekoliko zavoja FUM trake na brtvu.
zaključak
Razmotriti ćemo naše poznavanje relativno egzotičnog tipa ventila i pribora. Video u ovom članku tradicionalno će ponuditi čitatelju dodatne tematske informacije. Sretno!
