Tuš za odvod: vrste dizajna
Pri organiziranju tuširanja, posebnu pažnju treba posvetiti dizajnu odvoda, jer će njegova rad ovisiti o normalnom radu kupaonice. Postoji nekoliko vrsta tuširanja, odnosno, šljive su također različite. Razgovarat ćemo o značajkama različitih vrsta vodovodnih instalacija, kao i razmotriti kako izvući ljetni tuš s vlastitim rukama.
Različite vrste tuševa
Da bi se dobio barem potpuni opis odvodnog kanala, potrebno je razmotriti različite oblike tuš kabine i sanitarnih objekata koji se koriste u modernim kućama i apartmanima. Osim toga, mnogi naši čitatelji zainteresirani su za izgradnju ljetnih sjenica za zemljišta i prihvatljive metode zbrinjavanja vode u uličnim uvjetima.
Budući da proizvođači vodoopskrbe pružaju nevjerojatan raspon dizajna za tu svrhu, odlučili smo ograničiti naš opis na najrelevantnije i popularne sorte. U tablici su opisane glavne vrste tuševa i odgovarajuće vrste priključaka za ispuštanje vode:
| Vrsta tuširanja | Ispustite dizajn |
| Zalijevanje može | Ne treba odvojen sustav odvodnje vode, koristi se standardni sifon s valovitom kupelji |
| Kabina s paletom | Ovisno o dubini posude i visini njegove instalacije, koristi se poseban sifon s valovitom ili valovitom vodom s hidrauličkom bravom u obliku slova S. |
| Kabina bez palete | Tu su dvije mogućnosti:
|
| Ljetni tuš dati | Nemojte imati odvod, može biti opremljen primitivnim septičkim spremnikom ispod poda, može imati posudu za pražnjenje i odvodnu cijev povezanu na septičku jamu ili jamu |
Obratite pažnju! Na ovom popisu namjerno nismo uključili kutije za tuširanje, jer već imaju sve potrebne armature, a sve što trebate učiniti jest spojiti ih na kanalizaciju.
Vrste odvodnih armatura
Tuš s ladicama
Do danas je najpopularnija vrsta tuš kabina s paletom. Može biti monoblok ili kutija, a u tom slučaju svi potrebni elementi su već instalirani, ili može biti kućno postolje ili modularna kabina, a zatim se odvodna struktura montira vlastitim rukama.
Uobičajeno je da se za palete koristi jednostavan sifon bez prelijevanja, no duboki modeli mogu se dovršiti preljevom.
Izbor određenog modela ovisi o visini ugradnje palete, koja zauzvrat ovisi o tri glavna parametra:
- Visina ulazne točke u vodoravnom sustavu. Prema pravilima i propisima SNiP-a, odvod ne može se nalaziti ispod ili na istoj razini kao i vezna točka u usponskom vodu;
- Visina montaže postolja ili okvira;
- Duljina spojne cijevi ili rebra, koja odvlači vodu u usponski. Činjenica je da je visinska razlika 1-1,5 cm po metru duljine cijevi, odnosno, što je duže, to je veća šupljina treba biti instalirana.
Pored toga, parametri drenaže trebaju odgovarati svojstvima opreme koja se koristi u tušu. Kapacitet odvoda mora osigurati pravodobno uklanjanje vode koja ulazi u zdjelu. To se posebno odnosi na hidromasaže, instalacije kao što su "tropski tuš" itd.
Promjer ventila treba biti odabran u skladu sa širinom otvora za pražnjenje u posudi, tako da će postići najveću čvrstoću i pouzdanost veze. Ovaj promjer može varirati od 50 do 90 mm. U slučaju malih promjera, potrebno je osigurati pristup njegovim dijelovima za popravak i čišćenje, a kroz gornji otvor može se očistiti odvod s promjerom od 90 mm.
Obratite pažnju! Prilikom ugradnje hidromasažnih sustava, svakako odaberite odvodnu armaturu prema kapacitetu protoka u skladu s potrošnjom vode u sustavu. Navedeno mora biti specificirano u specifikaciji proizvoda ili izraženo od strane prodavatelja na vaš zahtjev. Brzina protoka vode u jedinici hidromasaže također je nužno naznačena u listu s podacima za proizvod.
Ugradnja armatura je vrlo jednostavna: u rupu posude postavlja se odvodna mreža, koja se na dnu pritisne posebnom maticom. Sifon je pričvršćen na mlaznicu, na izlazu od koje se stavlja valovica. Drugi kraj rebara povezuje se s usponskom.
Obratite pažnju! Spojnice s navojem bolje su zapečaćene FUM trakom, a spojevi rebara s cijevi i ulaza u uspravnu brtvu su zapečaćeni silikonskim brtvilom.

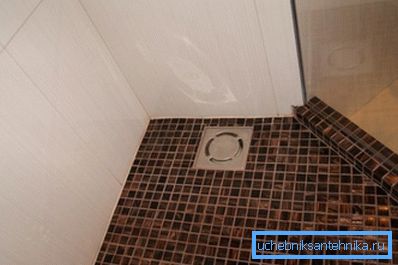

Tuš bez posude
Sve popularniji tuš bez paleta ima najsofisticiraniji dizajn drenaže. Težina leži u činjenici da je ugradnja armature napravljena u podnog estriha, i to nameće niz ozbiljnih zahtjeva:
- Potrebna je visoka razina i kvaliteta vodonepropusnosti svih slojeva estriha, svi zglobovi, kutovi i zidovi u prostoru za tuširanje;
- Pouzdanost montaže otvora za odvod treba biti vrlo visoka, jer će u slučaju nesreće ili propuštanja popravak biti povezan s demontažom pločica i estriha, a trošak obnove poda bit će visok;
- Potrebno je precizno izračunati kapacitet sifona i maksimalnu brzinu protoka vode, jer u suprotnom slučaju nedovoljno preusmjeravanje tekuće vode proliti se preko cijele kupaonice, a potom poplaviti stan.
U skladu s nosivosti i debljinom kravate odabire se ljestvica s potrebnim promjerom i visinom montaže. Zatim se postavlja na podnu ploču, pričvršćenu s klinovima na beton, postavljenu na razinu, povezanu s cijevom (s nagibom od 1 - 1,5 cm po metru) s mjestom spajanja u kanalizaciju.
Nakon toga je napravljen polaganje cementnog pijeska, koji je usklađen s oblikovanjem padina na odvodnu mrežu. Vodonepropusnost se obavlja u svim fazama rada, sve veze se zbije pomoću FUM traka i silikonskog brtvila.
Obratite pažnju! Za izgradnju visokokvalitetnog vanjskog tuša zahtijevaju se osnovne građevinske vještine, kao i poznavanje načela vodonepropusnosti i vodovodnih radova.
Montaža odvoda za ljetni tuš
Prije nego što s vlastitim rukama gradite tuš u zemlji, razmotrite sve nijanse, prije svega - sustav odvodnje otpadnih voda. U praksi postoje tri glavne opcije:
- Podignite pod, pustite da propušta vodu, a otpadna tekućina ide u zemlju. Najmanja prihvatljiva opcija, budući da će se ispod štandova naći lokot, kasnije će se pretvoriti u stalnu močvaru s komarcima i zalijevanje za razna mala životna bića;
- Također podignite propusni pod, ali pod njim uredite odvodnu rupu. Zidovi jame su vodootporni i ispunjeni pijeskom i šljunkom za odvodnju i filtriranje tekućine. Ovo je bolje od ničega, ali će i dalje biti vlažno u kabini; osim toga, neugodni mirisi mogu izaći iz jame;
- U kabinu je instaliran kanal za pražnjenje, od kojeg se cijev odvodi u kanalizacijski septički spremnik. Ponekad izrađuju nagnutu betonsku podlogu, iz koje voda izlazi u obližnji septički spremnik ili odvodni pladanj. Ovo je najbolja opcija.
Prva metoda je pogodna samo kao privremena, a druga - s vrlo malim opterećenjima na kupaonici. Ako imate veliku obitelj ili želite pozvati goste u kućicu, jedina prihvatljiva opcija je organizirati posudu s odvodom vode u septičkom spremniku.
U tu svrhu, dizajn kabine uključuje okvir za postavljanje palete na određenu visinu iznad tla. U ekstremnim slučajevima možete kopati malo zemlje pod njom.
Zatim postavite standardni sifon bilo kojeg promjera, jer je protok vode u ljetnom tušu minimalan. Sifon je povezan s plastičnom cijevi koja se skreće na stranu, a na udaljenosti od nekoliko metara (što je dalje bolja) iskopaju jamu za septičku jamu.
Dubina jame trebala bi biti oko 1,5 metara. Najlakši je način ugraditi metalnu ili plastičnu bačvu s rupama na dnu, prvo nanesite sloj pijeska od 20-30 cm u bačvu, zatim sloj sitnog šljunka s slojem od oko 30 cm, a ostatak popuniti grubim ruševinama. To će omogućiti neophodno čišćenje vode prije ulaska u tlo na vašem području.
Zglobovi zdjele palete sa zidovima kabine su zapečaćeni silikonom i zatvoreni kutovima (osnovne ploče) tako da tekućina ne prolazi posred zdjele. Cijev je postavljena uz poštivanje nagiba od najmanje 1,5 do 2 cm po duljini metra.
Obratite pažnju! Septički spremnik treba zatvoriti poklopcem, najčešće su prihvatljive plastične bačve s poklopcem na navoju. Umjesto bačve možete koristiti betonski prsten, dio cijevi velikog promjera ili bilo koji drugi posuda odgovarajuće veličine.
zaključak
Dizajn svake kupaonice pretpostavlja postojanje učinkovitog sustava za ispuštanje otpadnih voda. Od svoje kvalitete ovisit će o mogućnosti udobnog rada vodoopskrbe, pa se odabir i montaža odvodnih fitinga treba odnositi odgovorno. Videozapis u ovom članku pomoći će vam da izbjegnete uobičajene pogreške.
