Ugradnja sustava vodoopskrbe i odvodnje: od proračuna do

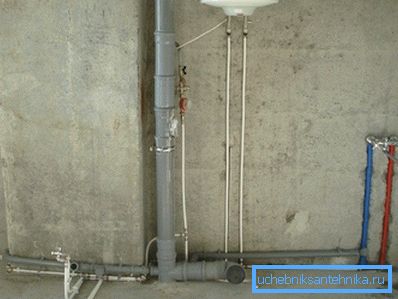

Koji materijali mogu obaviti ugradnju vodovodnih i sanitarnih u stanu ili privatnoj kući? Što bi trebao biti promjer cijevi? Kakva staza postaviti kanalizaciju? U članku ćemo pokušati pronaći odgovore na ta i neka druga pitanja.

Odabir materijala

Za početak, zapamtimo koje mogućnosti suvremeno tržište može ponuditi.

Za vodu se koriste:

• Crni i pocinčani čelik.
• Inovani nehrđajući čelik.
• Metalna plastika.
• bakar.
• polietilen.

Razjasniti: zbog niske otpornosti na toplinu (ne više od 60-70 stupnjeva), polietilen se koristi samo na hladnoj vodi.

• Umreženi polietilen. Povezivanje između molekula polimera značajno mijenja fizička svojstva: može se instalirati grijanje i vodovodne tople vode.
• polipropilen.

Izbor između njih dosta je dvosmislen; međutim, autor bi se usudio preporučiti valovitu nehrđajuću cijev za mreže centralizirane opskrbe tople vode i armiranog polipropilena za vodovod sa vlastitim kotlom ili stupom.

Zašto? U nekim slučajevima (naglo otvoreni ili zatvoreni ventil, pad oraha ventila, kidanje ventila vijčanog ventila i sl.), Vidjet ćete da je nazivni tlak u sustavu tople vode, koji iznosi 3,5-6,5 kgf / cm2, može biti kratkotrajni povećati za 2-3 puta. To je hidraulički šok koji uzrokuje značajan dio nesreća i poplava stanova.

Zbog brojnih razloga, vjerojatnost vodenog čekića je mnogo veća u sustavima s centralnom toplom vodom; zbog toga moraju biti sigurni i koristiti materijal s značajnom marginom sigurnosti.

Referenca: za nehrđajući nehrđajući čelik Kofulso je proglasio otpornost na hidraulički tlak do 60 atmosfera.

U slučaju da se kući ili stanu isporučuje samo hladna voda, vjerojatnost vodenog čekića je iznimno mala. Ako je tako, možete spremiti na vodovod: cijena polipropilena je najmanje tri puta niža od cijene nehrđajućeg čelika istog pogonazh.

Što je loš drugi materijal:

• Čelik bez antikorozivne prevlake stvara hrđe i iznutra se nakuplja vapnenim naslagama.
• Pocinčavanje uključuje vrlo radno intenzivnu montažu na niti uz podešavanje veličina cijevi.

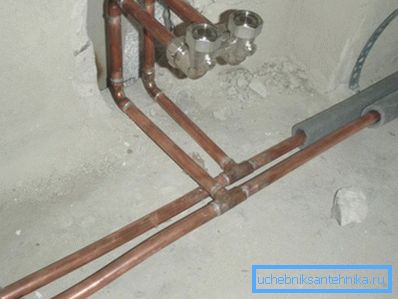

• Bakar je puno skuplji od ostalih rješenja u nedostatku bilo kakvih glavnih prednosti u odnosu na isti nehrđajući čelik.

• Povezan polietilen nije vrlo estetski s otvorenim polaganjem i zahtijeva kupnju vrlo skupog (od 10.000 rubalja) ekspander.
• Metalna plastika znatno niža od čvrstoće nehrđajućeg čelika i polipropilena - cijena.

Koje vrste ventila je bolje kupiti? Ovdje je odgovor sasvim jasan: naš je izbor kuglasti ventili.

Prilikom kupnje ih trebate obratiti pozornost na nekoliko stvari:

1. Zakrenite polugu ne bi trebalo mnogo truda.
2. Stablo mora biti opremljeno maticom koja omogućuje zategnuti brtvljenje.

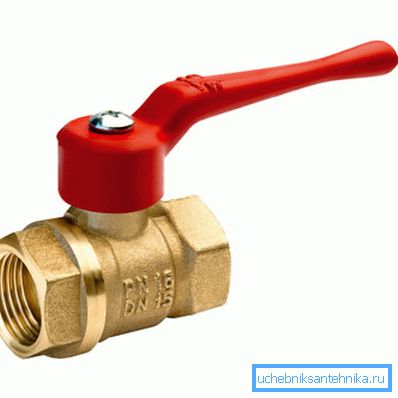

3. Bolje je preferirati slavine bez kroma, sa žutim kućištem. Time se osigurava da je tjelesni materijal mjeden, a ne silumin, koji se razlikuje od njega u ekstremno slaboj mehaničkoj čvrstoći.

Što koristiti kao materijal za kanalizaciju?

Za ožičenje oko kuće ili apartmana - zvonoliki sive PVC cijevi s gumenim o-prstenima. Oni su prilično jaki i izdržljivi po vrlo prihvatljivim troškovima.

Ali kada zamjenjujete ustaje u stambenoj zgradi, bolje je predvidjeti lijevanog željeza ili tzv. Tihih plastičnih cijevi, uključujući sloj materijala povećane gustoće. Neće dopustiti da zvuk drenirane vode poremetiti vaš mir noću.

Izračunavanje opskrbe vodom

Što točno treba izračune?

1. Planirano strujanje kroz cijev.
2. Njegov promjer, koji se odabire pomoću protoka.

1. Pad tlaka u njemu. Ako na kraju sanitarnog uređaja pritisak bude manji od pet metara, valja razmišljati o povećanju dijela vodoopskrbe.

potrošnja

Standardi izdataka za sanitarnu opremu kućanstva sadržani su u SNiP 2.04.01-85. Dajemo dio odgovarajuće tablice.

Kapetan Dokazi sugeriraju: neki uređaji mogu se koristiti istodobno (na primjer, umivaonik i umivaonik). U izračunima se koristi najveća ukupna potrošnja.

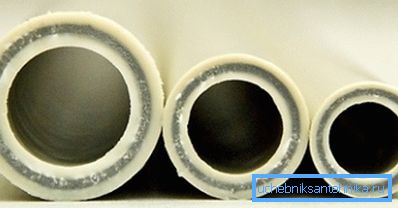

dijametar

Kako bi se to izračunalo trebamo dvije formule - područje kruga i protok vode kroz poznati dio pri poznatoj brzini protoka.

Područje kruga računa se kao S =? R ^ 2, gdje je broj? pretpostavlja se da je 3.1415, a polumjer r je pola unutarnjeg promjera cijevi.

Potrošnja vode se može izračunati formulom Q = VS. U njemu, Q je željena vrijednost, V je brzina protoka vode, a S je područje poprečnog presjeka.

Napomena: za praktičnost izračuna, sve vrijednosti za izračune pretvaraju se u SI jedinice - metara, četvornih metara i kubičnih metara u sekundi.

1,5 m / s se uzima kao procijenjena brzina strujanja, maksimalno dopuštena za opskrbu pitkom vodom kućanstva. Prekoračenje ovog ograničenja značit će pojavu hidrauličke buke.

Neka nam, kao primjer vlastitih ruku, izračunamo veličinu vodoopskrbnog sustava koji će vodu davati istovremeno korištenoj kadi, WC-u s cisterne i sudoperom.

1. Ukupna potrošnja prema gornjoj tablici bit će 0,250 + 0,100 + 0,120 = 0,470 l / s. Preračunavamo ga u SI: 0.47 l / s = 0.00047 m3 / s.
2. S maksimalnom dopuštenom brzinom protoka od 1,5 m / s, površina poprečnog presjeka izračunava se pomoću druge formule kao 0.00047 / 1.5 = 0.000313 m2.
3. Pomoću prve formule izračunavamo polumjer unutarnjeg dijela cijevi. To je jednako 0.0099 metara ili 9.9 mm.
4. Promjer će biti jednak 9,9 * 2 = 19,8 mm.

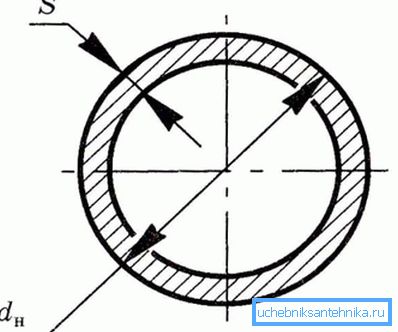

Ne zaboravite: plastične i metal-plastične cijevi označene su vanjskim promjerom, koji je u pravilu jedan korak veći od unutarnjeg promjera. Za polipropilen potrebna veličina u našem slučaju je 25 mm.

Pad tlaka

U ovom slučaju, uputa za izračunavanje opskrbe pitkom vodom smanjuje se na uporabu formule H = 1,3iL u kojoj:

• H je željeni pad u vodenom stupcu.
• L je duljina cijevi.
• i je hidraulički nagib.

Što je hidraulički nagib i gdje da dobije svoju vrijednost?

Ovo je naziv otpora koji cjevovod mora proći kroz njega. Ovisi o materijalu cijevi, njegovom promjeru i brzini protoka.

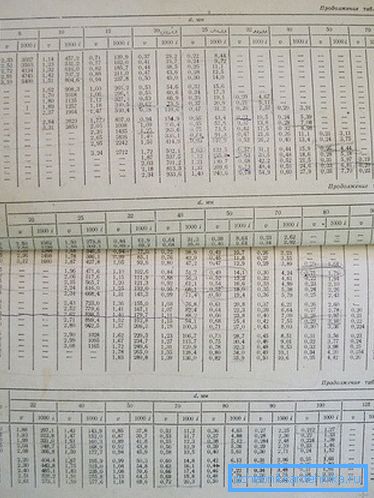

Vrijednosti za sve materijale i veličine mogu se naći u tzv. Shevelevovim tablicama. Oni ukazuju na vrijednost 1000 - hidrauličkog nagiba za 1000 metara cijevi. Da bi se vrijednost i zamijenila u našu formulu, 1000i bi se trebalo prilično predvidljivo podijeliti s 1000.

Izračunajte pad tlaka u našoj vodoopskrbi s unutarnjim promjerom od 20 mm, navodeći nekoliko dodatnih ulaznih vrijednosti:

• Cijevni materijal - polipropilen.
• Dužina mu je 12 metara.

Za vrijednost 1000i morat ćemo se uputiti na direktorije. U našem slučaju predstavljamo odgovarajući dio odgovarajuće tablice:

Pri brzini protoka od 1,49 m / s, najbližoj maksimalnoj dopuštenoj vrijednosti, 1000i će biti jednak 221,8; i, odnosno, 221,8 / 1000 = 0,2218.

Zamijenimo tu vrijednost zajedno s dužinom cijevi u formulu: 0.2218 * 12 * 1.3 = 3.46 metara. Minimalni dopušteni tlak od 5 metara na kraju vodoinstalacijskog uređaja bit će samo s glavom na ulazu od 8,46 m (što odgovara tlaku od 0,846 kgf / cm2). Budući da je stvarni pritisak u vodovodnoj mreži obično manji od 2,5 - 3,5 kgf / cm2, promjer cijevi je dovoljan.

Postavljanje kanalizacije

Izbor promjera kanalizacijskog sustava podliježe najjednostavnijem pravilu: izlazi za odvajanje umivaonika, sudopera i tuševa postavljaju se cijevom od 50 mm; odjeljci koji spajaju odvode s dva i više uređaja, a grane na WC školjkama izrađuju se 110 mm.

Nagib je 3,5 cm po metru za 50 mm i 2 cm za 110 mm. Protustrijevi su neprihvatljivi: svaki od njih postaje mjesto stalnog nakupljanja masnoća i suspenzija, a dugoročno - točka pojavljivanja blokada.

Maksimalna udaljenost između točaka učvršćenja otpadne cijevi je 10 puta veća od promjera.

Najprikladnije je odrežiti cijev na mjestu s brusilicom s bilo kojim reznim diskom. Bolje je obavljati posao na otvorenom ili zaštićeni dišni organi s vezicom od gaze: svakako ne vrijedi disati plastičnoj prašini.

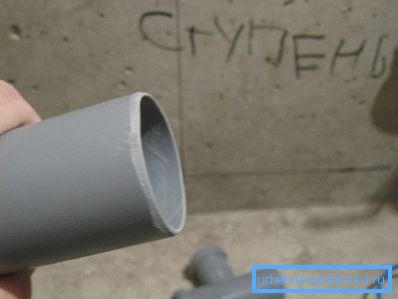

S vanjske strane cijevi koja je izrezana na mjestu s oštrim nožem uklonjena je širina.

Smanjite potrebu za pristajanjem pomoći će običnom sapunu.

Oni mogu trljati gumenu brtvu i kraj cijevi s kosom.

• Ratruby je uvijek usmjeren prema smjeru protoka otpadnih voda.
• Okreće se bolje da ne izvršiš jedan kut od 90 stupnjeva i dva 45 stupnjeva. U tom slučaju, čišćenje će biti mnogo manje od začepljenja.
• Iz istog razloga, na dugim dijelovima i okretima, vrijedno je osigurati izmjene ili čaše s utikačima.

Skupljanje vodoopskrbe

Nehrđajući čelik

U tom slučaju, ugradnja vodovodnih cijevi vrši se pomoću najjednostavnijih kompresijskih spojeva sa silikonskim prstenima - brtvama. Alat - dva otvorena ili podesiva ključa. Minimalni radijus rotacije cijevi jednak je njegovom promjeru, tako da će broj priključaka biti minimalan.

Za pričvršćenje cijevi na zidove pomoću plastičnih ili metalnih stezaljki; udaljenost između točaka pričvršćivanja mora biti ne više od jednog metra.

polipropilen

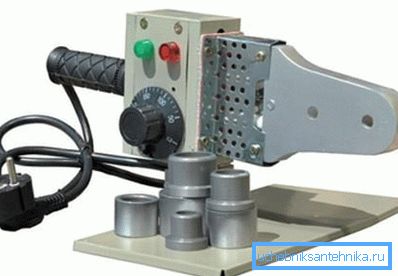

Ugradnja vodovodnih cijevi od polipropilena obavlja se niskotemperaturnim lemljenjem s nizom mlaznica za različite promjere.

Za spajanje cijevi koriste lijevani elementi od istog polipropilena.

Proces lemljenja izgleda ovako:

1. Lijevano željezo se isporučuje s mlaznicom odgovarajuće veličine za cijev i zagrijava do 240-260 ° C.
2. Cijev i utičnica spojnice se kombiniraju s mlaznicom nekoliko sekundi, nakon čega se cijev umetne u priključak i drži se neko vrijeme.

Trajanje zagrijavanja, učvršćivanja i hlađenja cijevi za dobivanje snažne veze ovisi o veličini:

Kao i uvijek, postoji niz suptilnosti:

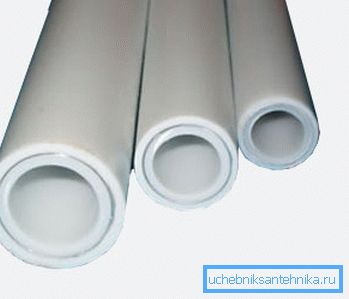

• Kod cijevi ojačanih aluminijem, foliju se mora ukloniti iz polja zavarivanja. Ovaj rad se izvodi pomoću mućkalice (s vanjskim pojačalom) ili ravnog rezača (na mjestu sloja ojačanja usred zida).
• Cijev i spoj su strogo kombinirani naprijed kretanjem, bez rotacije. Inače će rastopljeni plastični val oslabiti zglob.

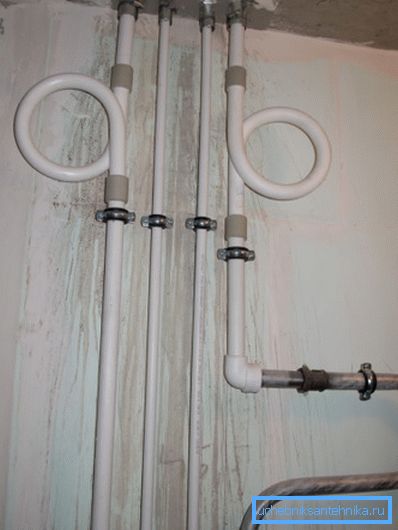

• Dugi ravni dijelovi polipropilena na vrućoj vodi opskrbljuju se s ekspanzionim spojevima - u obliku slova U ili prstenastim zavojima.

• Uređaji ne smiju spriječiti produljenje cijevi tijekom zagrijavanja.

zaključak

Nadamo se da smo uspjeli pomoći čitatelju u odabiru materijala i provedbi vlastitih projekata. U videozapisu u ovom članku možete, kao i obično, pronaći više informacija. Sretno!
