Unos cijevi u bušotinu: različite opcije montaže

Moderni poznati sadržaji u vikendici će vaš boravak učiniti ugodnijim. Posebno je važno imati ulaz cijevi u kuću iz bunara u uobičajenom odsustvu centralizirane vodoopskrbe. Ovaj zadatak je vrlo izvediv čak i za ne-profesionalce, pa ćemo odabrati najprikladniju metodu lokalne dostave takvih prirodnih koristi od našeg izvora.

Optimalno rješenje je ugradnja sgon, tj. Cijevi s navojem iz 2 kraja, kao i komprimiranje zida prstena s 2 prirubnice na brtvama. Na taj način uspostavljamo vezu i to je jednostavno, ali pouzdano ćemo riješiti pitanje kako brtviti cijev.

Vodimo vodu u polagani sustav iz kuće kroz izlaznu cijev.

Pa usmjeravanje prema kući

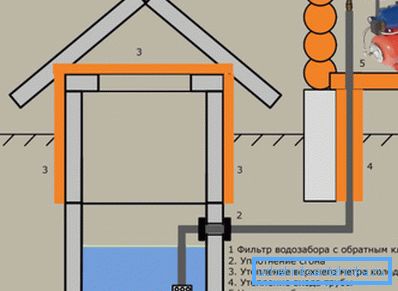

Shema s pumpnom opremom u kući.

Prije početka rada navedite vjerojatnu dubinu smrzavanja u našem području prema SNiP-u.

Cijevi, njihove osobine

Za distribuciju vode iz bunara u kuću (početna opskrba na kućište i ulaz vode u zgradu) koristite HDPE cijev.

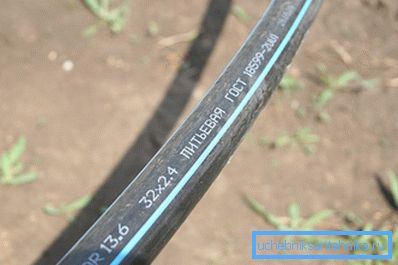

Ovo je obično crna plastična cijev.
  • Optimalni promjer polaganja podloge iznosi 32 mm, a debljina stijenke je veća od 2 mm.
  • Duljina cijevi ispod temelja unutar kuće i u bunar treba biti pola metra.

Vodovodne cijevi od aluminija s dvostranim polietilenskim premazom sada su na vrhuncu njihove popularnosti: izdržljive su, praktički vječne i ne utječu na okus i miris prirodne vode. Osim toga, njihova glatka površina sprječava začepljenje, štiti od kondenzacije i nikada ne hrđe.

Nadležni izbor promjera cijevi također doprinosi našoj udobnosti:

  • preuska cijev se kreće uz buku (javlja se turbulizacija)
  • u njemu će se uskoro pojaviti vapnenačke naslage.

Za izračunavanje maksimalne brzine protoka (obično 2 m / s) i duljine našeg cjevovoda dobit ćemo pravilan promjer:

  • na 30 m, potreban je promjer od 25 mm - ovo je 1 palac;
  • za dulju liniju - 32 mm - već 1,25 inča;
  • na sustavu do 10 m - samo 20 mm.
  • Za takvu autocestu iz bušotine kopamo jarak u tlu (dubina jarka je 1,5-2 m), donosimo je izravno pod temelj kuće.

Ulazni uređaj

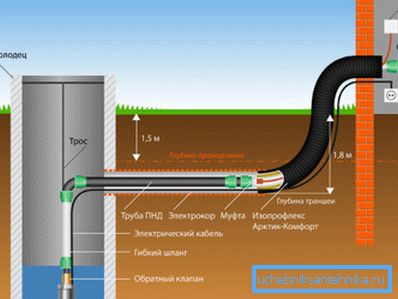

Na dijagramu: ulaz vode u kuću od bušotine i materijala koji se koriste.
  • Od kraja cijevi usmjerene na kuću povući ćemo pola metra i na njemu popraviti inovativni kabel za grijanje.
  • Njegov konačni električni prekid bit će smješten na dubini od 2 metra u smjeru bušotine.
  • Gornji kraj kabela s cijevom trebao bi biti 20 cm iznad razine poda (pravedan).
  • Sad ćemo staviti cijevni grijač na cijelu cijev.

Savjet! Debljina stijenke izolacije je veća od 9 mm, a unutarnji promjer 35 mm. Takav kompenzator grijača spasiti će našu autocestu od deformacija tla s neizbježnim skupljanjem već zakopanog rova.

  • Spojevi su zapečaćeni pojačanim trakama.
  • Tako pripremljena cijev postavljena je u iskop, i na mjestu ulaska u bušotinu bušimo 2 rupe u prstenima s perforatorom.
  • Sada za 30 cm uvest ćemo cijev u prsten.
  • U rovu se proteže električni kabel pumpe koji je već u HDPE cijevi promjera 20 mm. I donosimo ga u prsten, ali kroz drugu rupu.

Obratite pažnju! Stručnjaci savjetuju korištenje vodonepropusnog PVA kabela od 4x1,5 mm za bušotinske pumpe - cijena nije puno veća, ali pouzdanost je znatno veća.

  • U istoj cijevi izvodimo električnu PVA od 3x1,5 mm kabelske utičnice za crpnu stanicu, drugu pumpu ili rasvjetu. Da bismo to učinili, napravimo treću rupu, to jest, svaka cijev ima svoju rupu.

Upozorenje! Metalni valovi nisu prikladni za prolaz cijevi kroz prsten, jer ne štiti od infiltracije vode s tla.

  • Zatim brtvimo ulazni otvor s 2 strane brzo rješavanjcm otopine, moguće hidrauličnom brtvom.
  • Konačno, pokopajte jarak s vodom.

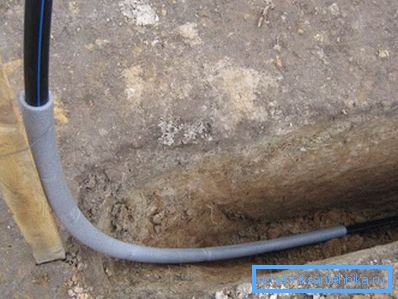

Na fotografiji - unesite cijev u rov

Ulaz cijevi za zimsku vodoopskrbu

Zimska verzija je moguća s bilo kojim temeljima - stupovima ili vrpcom.

  • Najprije ćemo napraviti topli ulaz HDPE cijevi u bušotinu.
  • Ovdje postavljamo samoregulirajući električni kabel, izoliran folijom i toplinskom izolacijom s Energoflexom od 50 mm, omotajte ga pojačanim trakama.
  • Taj kraj cijevi također strši 20 cm iznad poda. Kao rezultat toga, dobit ćemo u tvorničkom finalu grijaćeg kabla i 100 posto jamstva njegove nepropusnosti bez opasnog kratkog spoja.
  • Rubovi grijaće cijevi moraju biti zataljeni. Na sve uzorke HDPE pričvrsje se grijaći kabel s folijom, izoliran je poroznim punilom, zaštićen od oštećenja pouzdanim omotačem. Međutim, složenost brtvljenja uznemirila.
  • Topli ulaz u kuću obavlja se ispod poda: s cijevi za grijanje HDPE cijevi iz bušotine s dugotrajnom kompresijskom spojkom točno na dubini svog uobičajenog temelja: 1,5-2m (ali samo u dijelu koji ne smrzava tlo).

Obratite pažnju! Da biste napunili ulaz s ekspandiranom glinom, piljevina ne smije biti tako da u njima, kao u spužvi, ne akumuliraju vodu.

Spajanje vodovodne stanice na cijev

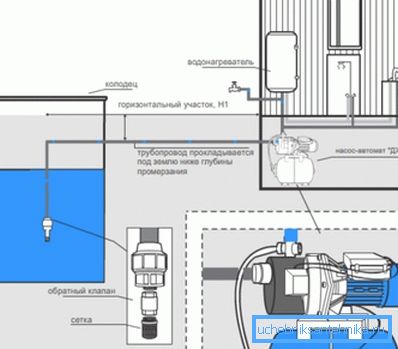

To je crpna stanica - najviše proračunsko integrirano rješenje problema opskrbe vodom.

Dubina instalacije je prosjek između maksimalne razine podzemne vode u proljeće i dubine mogućeg zamrzavanja. Tako smo odredili izlaz cijevi u bunar izravno s tla.

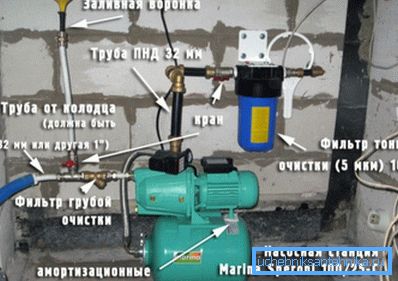

Instaliramo u kući ili u podrumu s visokom razinom podzemnih voda.

Pribavljanje takve stanice u kući je jednostavno: povezujemo cijev s kontrolnim ventilom na drugom kraju i priključimo ga u utičnicu. Ali kako to napraviti u zdjelu sa svojim vlastitim rukama?

Ovdje će pomoći poznavanje pojedinih suptilnosti.

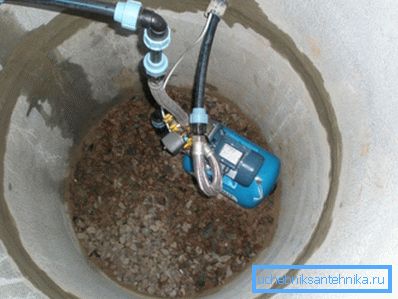

S niskim podzemnim vodama instaliramo postaju u palubu.
  • Na prstenu pričvrstite držač. Horizontalni dijelovi nosača učvrste vijke na rubovima poprečnog presjeka.
  • Zatim spustite crpnu stanicu na nosač.
  • Na izlazu izravno iz crpke navijamo buku 1, na nju - čašicu 1, i na izlazni otvor - izlazni ventil s okretnom šipkom na vrhu.
  • Zatim stavljamo dizalicu 1 na prolazni dio čađe, a zatim na kompresijsko spajanje - na cijev od 32 mm (za dovod vode do glavnog).
  • Na usisnom dijelu crpke navlažimo slavinu 1 (90 stupnjeva dolje), na njoj - kompresijsku spojnicu koja se spaja s cijevi, na spojnici - cijevi dolje sve do početka drugog prstena od dna.
  • Sada stavljamo kontrolni ventil na njegov kraj, kao i filtar za bušotine - trenutno će se raditi s popularnim tvorničkim vrhom s grubim filterom.

Unos cijevi u kanalizaciju dobro

Neovisno uvođenje kanalizacijske cijevi u bušotinu sasvim je realno ako ga izvodimo u slijedu koji su naznačili stručnjaci.

To će nam uštedjeti novac i radno vrijeme.

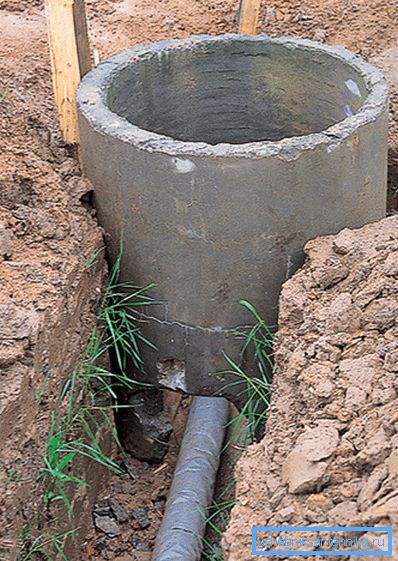

Od kuće do izlazne rupice zadržavamo nagib - to će osigurati normalni protok.
  • Mi ćemo početi ležati od najudaljenijih mjesta pod padinom do cijevi koja vodi do kanalizacije.

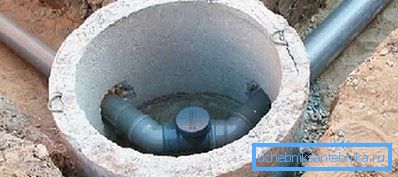

U kutovima opremamo revizija za čišćenje.
  • Koljena u obliku pada - akumulacije otpadnih smeća neprihvatljive su.
  • Odvodna cijev se postavlja iznad podzemnih voda, ali ne unutar granica zamrzavanja tla - inače se mora izolirati plastičnom pjenom.

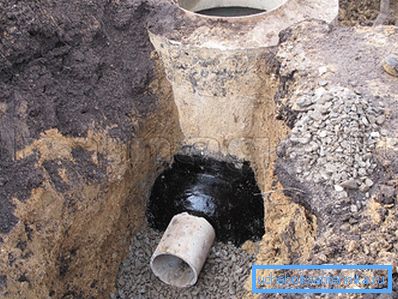

Pečat ulazu
  • Silikonsko brtvilo jamči čvrstoću zglobova, a rezanje rubova cijevi za lakše i jednostavnije montaže.
  • Na spoju unutar kuće opremimo usisivač ispušnih plinova, a kako bismo poboljšali projekt, organizirat ćemo ga iznad krova.
  • Kod spajanja vodovodnih instalacija postavljamo hidrauličku bravu cijevi - koljeno, uvijek napunjeno vodom, tako da kanalizacijski plinovi ne ulaze u kuću.

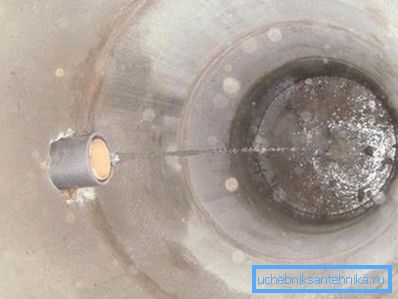

Izlaz cijevi u kanalizaciju dobro.

zaključak

Jasno je da je vodoopskrbni sustav najzahtjevniji inženjerski sustav za stvaranje zdravog komfora. Uputa će nam pomoći da samostalno, ispravno i precizno izgradimo ovaj najvažniji lokalni sustav. Takva decentralizirana metoda znači povezivanje s već izbušenom artesijanskom bušotinom ili izravno dovod vode u kuću.

Sažetak postupka.

  • Obložimo cijevi izolacijom ili jednostavnom staklenom vunom, pričvršćujemo ih žicom i omatamo vodootpornim filmom.
  • Postavljamo predgrijane cijevi u jarak. Preporučljivo je izolirati cijevi apsolutno duž cijele duljine, kao i na mjestima samog ulaza u bunar, kuću.
  • Tada zaspavamo rov, koji periodično širi zemlju.

Ulazak sustava u prsten je najkritičnije mjesto zbog infiltracije onečišćenih voda. Obvezno je provjeriti operativnost novog sustava vodoopskrbe, a odsustvo curenja je očekivani rezultat našeg rada.
