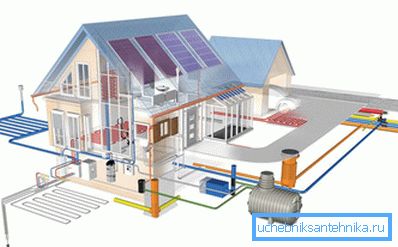

Da bi kuća bila s vodom, potrebno je izvršiti ogromnu količinu dizajna.

Opći problemi s dizajnom

Regulatorni okvir

Osnovna norma koja regulira raspored takvih komunikacija je odrezati domaće vodovod i kanalizacija u zgradama (2.04.01-85), kao i njegova ažurirana verzija SP 30.13330.2012 stupio na snagu krajem 2013. godine.

Osim toga, projekt sustava vodoopskrbe i odvodnje trebao bi uzeti u obzir sljedeće dokumente:

  • SP 31.13330.2012, koji definira proces projektiranja sustava vanjske vode.
  • SP 61.13330.2012 regulira toplinu i vodonepropusnost različitih cjevovoda.
  • SP 73.13330.2012, koji opisuje sanitarne uvjete za stambene zgrade i građevine itd.

Odvojena skupina sastoji se od sanitarnih normi i pravila:

  • SanPiN 2.1.4.1074-01 - zahtjevi za kvalitetom vode opskrbljene centraliziranim sustavima opskrbe pitkom vodom.
  • SanPiN 2.1.2.2645-10 - obilježja životnih uvjeta u privatnim i stambenim zgradama.
  • SanPiN 2.1.4.2496-09 - osiguravanje sigurnosti sustava tople vode.

Prilikom pripreme dokumentacije, obvezno je koristiti dokumente kao što su GOST za radne crteže za unutarnje vodovodne i kanalizacijske sustave (21.601-79), kao i druge relevantne u vrijeme isporuke nacrta propisa.

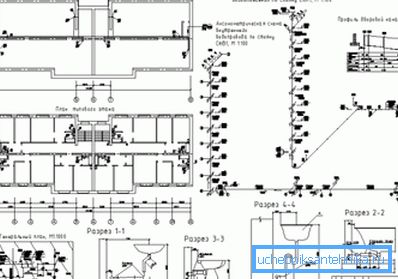

Ulomak projektne dokumentacije

Karakteristike sustava

Prema SNiP-u za domaću vodoopskrbu, i kanalizacijski sustav i vodoopskrbni sustav moraju zadovoljiti niz zahtjeva.

U nastavku navodimo one koje će biti najvažnije u samostalnom dizajnu i rasporedu ovih komunikacija:

  • Ako je moguće, vodovodni i odvodni sustavi nekoliko zgrada trebaju biti međusobno povezani.. Ovakav pristup omogućit će učinkovitije korištenje raspoloživih resursa, što će zauzvrat pomoći smanjiti troškove pogonskih postrojenja.

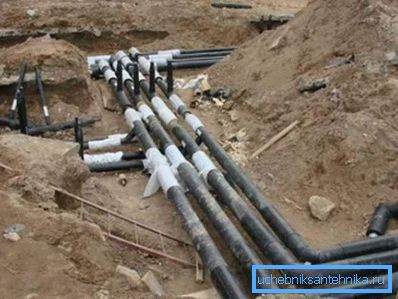

Spajanje na glavnu vodovodnu mrežu

Obratite pažnju! SNiP omogućuje integraciju mreža zgrada, bez obzira na njihovu pripadnost u odjelu.

  • Voda koja ulazi u vodovod stambene zgrade mora biti u skladu s sanitarnim standardima.. Zbog toga je u nekim slučajevima potrebno provesti skup mjera za obradu vode (čišćenje, pojašnjenje itd.).
  • Također se obučava voda za tehničke svrhe.. Štoviše, stupanj njegove pročišćavanja određuje se obilježjima tehnološkog procesa za koji se koristi.
  • Za transport vode cjevovodi moraju biti izrađeni od materijala koji ne smanjuje kvalitetu tekućine čak i dugotrajnim kontaktom..

Kod projektiranja vodovodnih sustava treba uzeti u obzir potrošnju. Za različite vrste zgrada, te količine su različite, a najčešći su prikazani u donjoj tablici:

Karakteristike razine poboljšanja zgrada Prosječna dnevna potrošnja pića po stanovniku, litre
Zgrade s unutarnjim vodovodima i kanalizacijom, ali bez kupki. 120 - 160
Zgrade s unutarnjim vodovodima, kanalizacijskim vodama, kupkama i lokalnim bojlerima. 150 - 225
Sadržaji s centraliziranom vodom, uključujući toplom vodom. 220 - 300

Obratite pažnju! Ove brojke trebaju se koristiti za izradu komunikacija koje planirate učiniti vlastitim rukama. S centraliziranom izgradnjom, ponekad je dopušteno povećanje tih standarda, uz potkrijepljivanje i koordinaciju s lokalnim vlastima.

Uz količinu opskrbe vodom, SNIP također preporučuje uzimajući u obzir količinu slobodnog tlaka.

Minimalna vrijednost ovog parametra trebala bi biti:

  • Na ulazu u zgradu s jednom prizemnom zgradom - 10 m.
  • Za svaki sljedeći kat morate dodati 4 m.
  • U razdoblju minimalne potrošnje vode tlak može biti smanjen na 3 m na svakom katu iznad prve.

Obratite pažnju! Vrijednost ukupne slobodne glave ne smije biti veća od 60 m.

Unutarnji vodovod

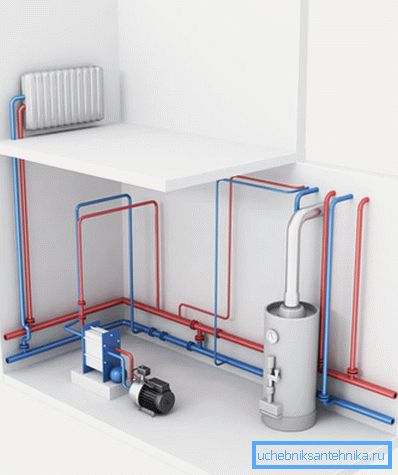

Konture vruće i hladne vode

Osim ovih zahtjeva, regulatorni dokumenti također reguliraju specifičnosti rasporeda svih komunikacijskih krugova. U nastavku opisujemo glavne točke dizajna, a počinjemo s toplom i hladnom vodoopskrbnom sustavu.

Sustav vodoopskrbe može biti i centraliziran i lokalan. Izbor tipa sustava trebao bi se provesti uzimajući u obzir značajke lokacije i ekonomsku učinkovitost glavne vodoopskrbe.

Dakle, za značajan broj privatnih kućanstava, cijela komplet crpne opreme, kao i troškovi bušotinske konstrukcije, mogu biti znatno niži od polaganja grana vode koja nosi vodu.

Ovisno o namjeni zgrade, može se isporučiti sljedeće vodoopskrbne sustave:

  • Pijenje i pijenje.
  • Proizvodnja.
  • Vatrogasci
  • Sustav tople vode.

Obratite pažnju! U nekim slučajevima, opskrba vatrogasom kombinira se s proizvodnjom ili kućnim pijeskom.

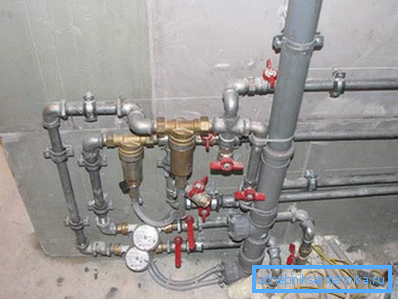

Dio slike presjeka cijevi

Glavne komponente sustava su:

  • Ulazak u zgradu.
  • Jedinica za mjerenje potrošnje tekućine (ponekad je podijeljena na dva čvora, za toplom i hladnom vodom).
  • Distribuiranje mreže.
  • Podizni uređaji za opskrbu vodom na gornjim katovima.
  • Opskrbni vodovi.
  • Zaključavanje i regulacijski ventili (slavine, ventili).
  • U nekim slučajevima, dizajn može uključivati ​​ugradnju spremnika. Tipičan primjer takvog dizajna je membranski spremnik koji se puni radom bušotinske ili bušotinske pumpe i osigurava održavanje stabilnog tlaka u sustavu.

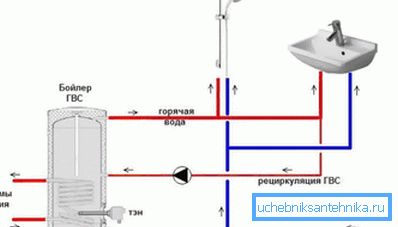

Krug recirkulacije na vrućim cijevima

Posebni zahtjevi se stavljaju u sustav opskrbe toplom vodom:

  • Za održavanje temperature do trenutka unosa vode, instrukcija preporučuje opremanje cirkulacijskog sustava.
  • Ugradnja vodovodnih priključaka na cijevi za toplu vodu nije dopuštena.
  • Kod polaganja cjevovoda uvijek treba zaštititi od gubitka topline opremom visokokvalitetne izolacije najproblematičnijih područja.

Domaća kanalizacija

Kao i vodovod, sustav odlaganja tekućeg otpada mora biti konstruiran prema određenim standardima.

Do danas stručnjaci razlikuju ove vrste kanalizacije:

  • Sanitarni i kućanski - najčešće korišteni tip. Koristi se za uklanjanje kanalizacije iz sudopera, kade, WC školjke, tuš kabine, bide, itd.
  • Proizvodnja - dizajnirana za rad s velikim količinama industrijskog otpada.
  • Kombinirano - rezultat je kombinacije dvije prethodne vrste.
  • Unutarnja drenaža - obično se koristi za uklanjanje vode od taline s krova i drugih arhitektonskih elemenata.

Pri planiranju kanalizacijskog sustava potrebno je izračunati kapacitet (obično je u skladu s količinom vodoopskrbe). U ovom slučaju, vrijedi uzeti u obzir propise u vašoj regiji o količini ispuštanja otpadnih voda.

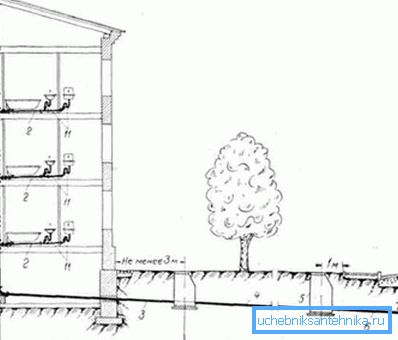

Organizacija zbrinjavanja vode

Za unutarnju kanalizacijsku mrežu bit će relevantna sljedeća pravila:

  • Otpadne vode se provode gravitacijom kroz zatvorene cjevovode. Transport tekućina u otvorenim posudama dopušten je samo ako nemaju neugodan miris i ne sadrže hlapive tvari.
  • Preporučljivo je postaviti odvodne cjevovode u ravnu crtu, uz stalni nagib. Pričvršćivanje ožičenja do uspona pomoću kosog kanalizacijskog crijeva ili križa.
  • Životni vijek cjevovoda koji se koristi za uređenje kanalizacije mora biti 25 godina ili više. Danas je potrebno davati prednost proizvodima tehnoloških polimera (PVC, polipropilen, polietilen).

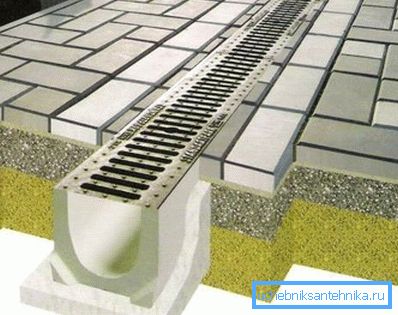

Otvorena ladica

Inženjerske preporuke

Vodne mreže

Kao što možete vidjeti, nakon što ste analizirali prethodni odjeljak, postoji dosta zahtjeva za organiziranje komunikacijskih poruka. Osim toga, svaki čvor također mora biti planiran i podignut prema određenim standardima.

Stoga ćemo u ovom dijelu članka dati specifične preporuke koje ćete moći koristiti prilikom postavljanja vodoinstalacije i sanitarne opreme:

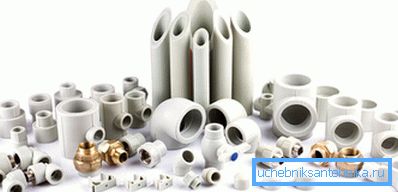

Cijevi i spojnice
  • Za većinu stambenih zgrada i industrijskih objekata postavljen je jedan ulaz na plinovodu. Dva ili više ulaza treba osigurati samo za stambene zgrade, namijenjene za 400 ili više stanova, kupatila i brojnih industrijskih objekata.
  • Svi cjevovodi su sastavljeni od dijelova čiji minimalni vijek trajanja bi trebao biti 50 godina na temperaturi od 20 0C i 25 godina na temperaturi od 75 ° C 0S.

Obratite pažnju! Trajni vijek trajanja izračunava se za tlak koji osigurava karakteristike izvedbe određenog modela cijevi.

  • Podešavanje opskrbe vodom u sustavu i njegov odabir provodi se pomoću ventila. Dizajn ovih dijelova trebao bi omogućiti glatku promjenu tlaka i pouzdano zatvaranje protoka vode u zatvorenom stanju.

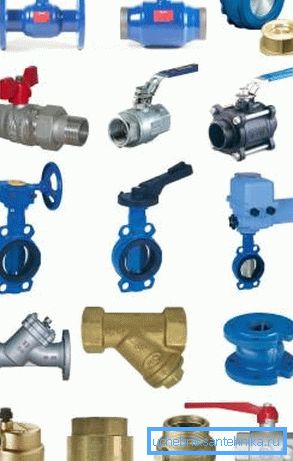

Primjeri ventila
  • Na mjestima gdje postoji zasebna toplana i hladna vodoopskrba, poželjno je ugraditi mješalice na usisnu točku. U nekim slučajevima dopuštena je uporaba dva odvojena dizalica, ali ovaj dizajn će biti mnogo manje prikladan.

Također u sustavima za opskrbu toplom vodom nužno je instalirati kontrolne ventile.

Ovi dijelovi obično se instaliraju:

  • Prije grupnih miksera.
  • Prije grijača vode.
  • Nakon mjerenja tople vode.

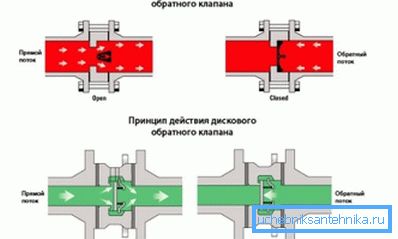

Shema rada povratnog ventila

Sve gore navedene preporuke vrijede za sustave s centraliziranim i za sustave s autonomnom vodoopskrbom.

Međutim, kada se unos vode izvodi iz bušotine ili bušotine, potrebno je instalirati pumpnu jedinicu:

  • Glavni element dizajna je crpka koja podiže vodu iz dubina.
  • Rad ovog uređaja reguliran je automatskim sustavom koji uključuje ili isključuje crpku ovisno o tlaku u cijevima ili spremniku.
  • Kako bi se uštedjela energija i izjednačila tlak na gornjim katovima zgrade, obično se postavlja ekspanzijski spremnik koji služi kao spremnik za vodu.

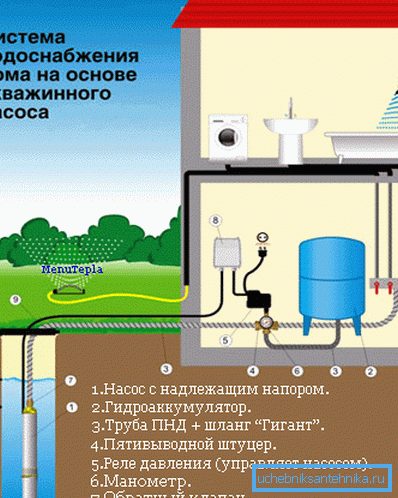

Autonomni vodoopskrbni sustav

U nekim slučajevima (s nestabilnim radom središnjeg vodoopskrbnog sustava), crpna stanica može biti instalirana kao rezervni sustav.

Sustav odvodnje

U neodvojivoj kombinaciji s vodom, potrebno je opremiti i odvoditi.

U pravilu se postavljaju odvodne cijevi:

  • U hodnicima, zgradama, radionicama, u tavanima i podrumima - otvoren.
  • Skriveno je u stambenim prostorima iza lažnih ploča, ploča od poda, u posebnim kanalima ili ugradnja u nosive konstrukcije.

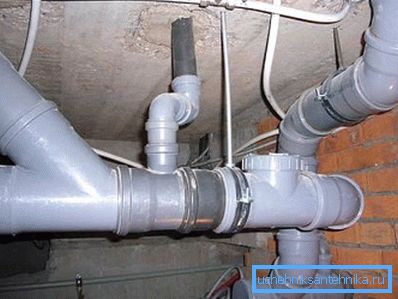

Otvorite polaganje u podrumu

Istodobno tijekom instalacije treba slijediti ove preporuke:

  • Kod skrivenog polaganja kanalizacije polimernih cijevi, potrebno je uzeti u obzir mehaničku otpornost dijelova i ne podvrgnuti ih deformiranju i destruktivnom opterećenju.
  • Vertikalni dijelovi cjevovoda (usponi) smješteni su u posebnim nišama, osim mehaničkih utjecaja. Prednji dio niše treba biti zatvoren s uklonjivom pločom koja omogućava pristup ustavi za pregled i popravak.
  • Otvori na stropovima kroz koji prolaze cijevi moraju biti zavareni cementnim mortom. Za bolje brtvljenje, sama cijev je umotana u vodonepropusni materijal.

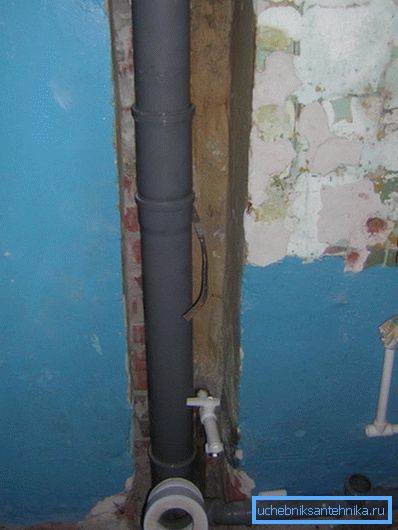

Pravilna ugradnja uspona u nišu
  • Gornji dio ustaje prikazan je na krovu u obliku ventilacijskog kanala. Optimalna visina podizanja ventilacijske cijevi za ravne i nagnute krovove bez pogona je oko 20 cm.
  • Kada je pokopan polaganje cjevovoda neophodno je osigurati ugradnju štitnika za pregled. Područje otvora ne smije biti više od 0,1 m2.
  • Udaljenost između izmjena ovisi o vrsti strukture. U stambenim zgradama obično je ugrađena jedna kontrola u isto vrijeme od 15 (promjer cijevi do 50 mm) do 20 (promjer 150 mm ili više).

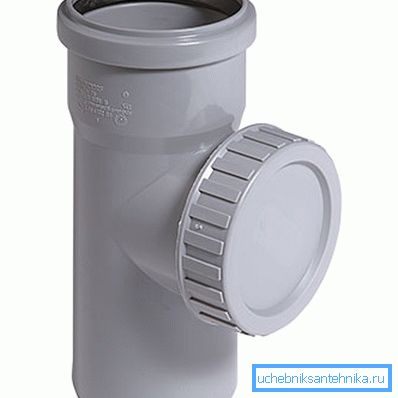

Unutarnja inspekcija kanalizacije

zaključak

Osim navedenih informacija, SNiP na unutarnjim vodoopskrbnim i kanalizacijskim mrežama također sadrži informacije o različitim pojedinostima konstrukcije i nijansi funkcioniranja tih sustava. Zato prije početka rada preporučujemo ne samo pažljivo gledanje videozapisa u ovom članku već i temeljito ispitivanje punih verzija svih gore navedenih regulatornih dokumenata.

Samo uz pridržavanje zahtjeva navedenih u njima možemo osigurati stabilan rad dizajniranih komunikacija.
