Uređaj dobro pod vodom: glavni elementi i savjeti o odabiru

Što je dobro? Čini se da je odgovor očigledan: rupa u tlu iz koje izlazi voda. Očigledan i pogrešan. Imamo pred nama cijeli niz opreme - od filtera s taložnim spremnikom do sustava automatskog pokretanja crpke Tema ovog članka je postavljanje vodotoka.

komponente

Pa što se dobro sastoji od? Odmah ćemo odrediti: razgovaramo o izgradnji bušotine relativno male dubine (do 70-100 metara) s brzinom protoka dovoljnom za vodu za stanovnike jedne ili dvije ili tri privatne kuće. Industrijske bušotine sposobne isporučiti desetke kubičnih metara vode po satu i uzimanje vode iz donjih horizonta su složenije.

Krenite niz bušotinu.

• Ocijedite dobro. Ovo je cijev s slijepim zidovima, uvučeni u vodootporni sloj ispod filtera.
• Zapravo je filtar koji osigurava pročišćavanje vode koja dolazi do pumpe od pijeska i čestica tla.
• Cijev cijevi, osiguravajući stabilnost zidova bušotine. Zahvaljujući njoj se uska vertikalna bušotina ne raspada u prvim danima rada.
• Jaja ili kavez nalazi se na bušotini. Svrha izgradnje ovog plitkog bušotina je dvostruka: štiti cijev kroz koju se voda napaja od zamrzavanja i spriječava da tlo prolije preko kućišta.

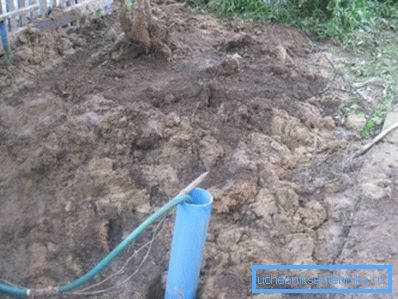

Zanimljivo: u toplim područjima, bušotina često bez ovog elementa. Konkretno, na Krimu, s pozitivnom temperaturom najhladnijeg zimskog mjeseca, može se vidjeti da se kućište izravno iz zemlje; voda ulazi u kuću unakrsnim unosom.

• Crpka koja podiže vodu iz dubine.
• Tlačna cijev kroz koju voda teče iz bunara u kuću.
• Nepovratni ventil sprječava povratni vod vode kada je crpka zaustavljena.
• Automatska kontrola crpke.
• Hidrokumulator ili akumulacijski kapacitet, dopuštajući pumpi da ne radi u praznom hodu.

U ovom redoslijedu detaljno analiziramo jažice uređaja za vodu.

Podzemni dio bušotine

Kolona za kolutiranje

Filtar i spremnik su dio kućišta i spuštaju se u bušotinu bušenih vlastitim rukama ili uz sudjelovanje tehnologije u cjelini. Kolona se, u pravilu, montiraju na licu mjesta od dijelova cijevi koji se isporučuju s bravama (najčešće navojem).

Promjer kućišta obično je malo veći od promjera pumpe; za najčešće 4-inčne pumpe, koristi se cijev od 125 mm.

Koji se materijali mogu koristiti i koje su njihove ključne značajke?

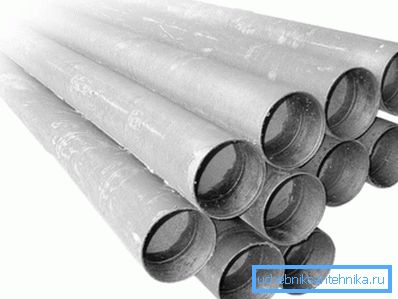

• Tradicionalni materijal kućišta je crni čelik. Unatoč osjetljivosti na koroziju, njegov vijek trajanja doseže 50 godina ili više zbog čvrstog debljine stijenke - 5-6 milimetara. Cijev s debelim zidovima ne boji se nikakvog tla pokreta i osigurava dobro radi pod bilo kojim uvjetima; jedini nedostatak ovog materijala je visoka cijena.

• Azbest cementne cijevi su mnogo jeftinije; znatno niže i njihove snage. Materijal je pogodan samo za stabilna tla s malom dubinom bušotine (bušenje na pijesku).
• Niskotlačni polietilen (HDPE) je još ekonomičniji materijal. Ima praktički neograničen vijek trajanja - s jednom rezervom: mekana plastika ne može izdržati mehanička naprezanja.

Korisno je koristiti samo kućište cijevi koje se razlikuju po čvrstoći i debljini stijenki.

• Neomekšani polivinil klorid (NPVH) - kompromis između čvrstoće čelika i niske cijene polietilena. Cijevi nešto tvrđe od HDPE; navojne veze olakšavaju ih kombinirati u stupac.

Što je filtar koji eliminira onečišćenje?

1. Žice od čelika obično se završavaju s pletenim filtarom od nehrđajućeg čelika.
2. Plastični filtar je perforatorska zona. Male rupe s malim intervalom nalaze se dužine od 1-3 metra cijevi nakon otprilike jednog metra dugog dijela šupljine.

Priyamok, kavez

Jama je bunar, malo otvorena ispod razine zamrzavanja. Zidovi su betonirani ili postavljeni od crvene opeke (silikat ne dopušta produljeni kontakt s vodom). Glava se oblikuje oko kućišta koja se diže u sredini jame kućišta, štiteći bušotinu od ulaza vode s površine.

Odozgo je jama prekrivena betonskom pločom ili debelim pločama i na bilo koji način je izolirana.

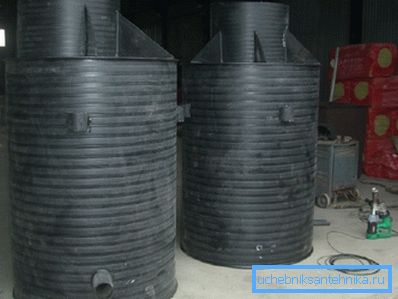

Kajgana je rješenje ključ u ruke, plastično, čelično ili betonsko zvono koje se često isporučuje s otvorom. Caissons su u velikoj potražnji zbog značajnih ušteda vremena na pozornici dobre opreme.

pumpa

Što može biti uređaj koji podiže vodu na površinu?

U trgovinama možete naći tri tipa bušotinske pumpe.

1. površina nalazi se u jami ili kavezu i podiže vodu, stvarajući vakuum u donjoj cijevi. Jasno je da iz velike dubine na takav način voda ne podiže: ova vrsta crpki se koristi isključivo kada opremanje bušotina s pijeskom na dubini vode od ne više od 10 metara.
2. Podmorska pumpa za membranu daje glavu zbog cikličnih oscilacija solenoida s parom membrana. Skup kuglastih ventila osigurava kretanje vode u pravom smjeru na obje faze ciklusa.

Ovi uređaji pružaju dobar pritisak za kompaktnu veličinu i nisku cijenu; međutim, za duboke bušotine one se ne smiju koristiti. Upute su povezane s relativno malim resursima (do 2 godine) između popravaka: membrane u procesu rada kontinuirano se deformiraju, skupljaju tzv. Materijalni umor i zahtijevaju periodičku zamjenu.

1. Konačno, u središtu najpopularnije sheme je centrifugalna pumpa. - Uobičajeni centrifugalni impeler leži. Centrifugalna pumpa razlikuje se od svog bliskog bratića, vortex pumpe, velikim razmakom između impelera i kućišta (dakle, proizvođači izbjegavaju ubrzanu eroziju s neizbježnim česticama abrazionice) i prisutnost nekoliko koraka kako bi se nadoknadila neizbježni pad tlaka kada se razmak povećava.

Svaka faza se sastoji od odvojenog impelera i difuzora; istodobno se rotorovi postavljaju na osovinu koja je zajednička svim elektromotorima. Jedna faza povećava pritisak na izlazu pumpe za 5-10 metara.

Unutarnja oprema

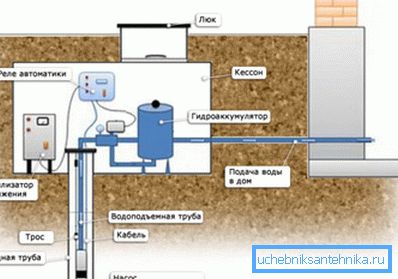

Što dobro izgleda vodovod za vodu iznad razine tla?

pufer

U toj ulozi djeluje hidrokumulator ili akumulativni kapacitet.

Svako rješenje ima svoje prednosti i nedostatke.

• Akumulator može stvoriti veći pritisak u vodoopskrbnom sustavu, može se postaviti u bilo kojem trenutku vodoopskrbnog sustava. Međutim, akumulatori imaju relativno mali volumen i vrlo su skupe.
• Skupni kapacitet, naprotiv, s umjerenim troškovima može imati vrlo značajnu količinu koja će vam omogućiti da bez smetnji prenesete prekide napajanja ili popravke pumpe. Međutim, morat će se nalaziti na vrhu zgrade.

Naputak: Kako bi se osigurao prihvatljiv tlak od 1 kgf / cm2 u vodoopskrbnom sustavu, kapacitet će biti podignut na visinu od 10 metara, što odgovara otprilike na tri etaže.

automatizacija

To je senzor, pri čijem je naredbi relej uključen i isključen iz crpke.

Vrsta senzora ovisi o vrsti kapaciteta spremnika:

• U slučaju hidrauličkog akumulatora crpka se uključuje kada tlak u vodovodnoj cijevi padne ispod vrijednosti praga.

• U akumulativnom kapacitetu postavlja se senzor s razinom vode koji djeluje na plovak.

zaključak

Ako čitatelj nije dobio odgovor na bilo kakva pitanja - možda će ih pronaći u videu u ovom članku. Sretno!
