Uređaj za dizalice: upoznajte se s popularnim dizajnom

Tema ovog članka je naprava za dizalice. Upoznat ćemo se s načelom rada i uređajem nekoliko vrsta dizalica i vrata. Osim toga, moramo istražiti tipične probleme tih proizvoda i kako ih riješiti.

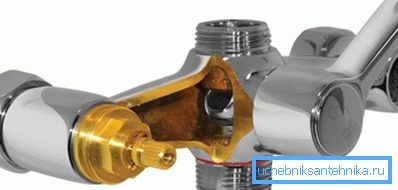

Naš je zadatak proučiti načelo rada nekih elemenata ventila.

pipa

U najčešćim suvremenim slavinama koriste se ventil i upravljački uređaji od tri tipa:

  1. Vijci dizalice.
  2. Keramički Kranbuksy.
  3. Keramičke patrone koje omogućuju podešavanje temperature i tlaka vode jednom polugom.

Razjasniti: namjerno ne utječemo na egzotične mješalice s elektroničkim termostatima. Malo je vjerojatno da će osoba koja nema stručne sposobnosti doći do ideje o popravljanju tako komplicirane tehnike.

Razmotrimo dizajn i značajke svih triju rješenja.

Vijak kranbuksa

Voda se preklapa gumenim ventilom koji se utiskuje na sjedalo u tijelu mješača.

Ventil može imati dvije verzije.

  • Tradicionalno rješenje je pokretni ventil umetnut u utor šuplje šipke s navojem.. Kada se ventil zauzme u kljunu, brtva će se okretati i prianjati na sjedalo, što će dovesti do brzog trošenja.

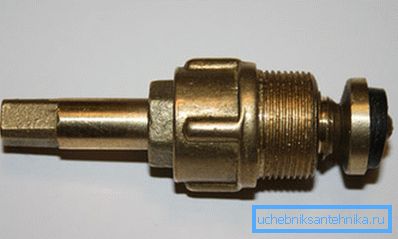

Cranbuxa s pokretnim ventilom.
  • Novija izvedba - šesterostupanjski ventil, koji je stisnut rotirajućom šipkom iz kućišta osovine. Brtva uzduž cijelog hoda ventila pomiče se strogo progresivno.

Očito, u oba slučaja, kora mora biti zapečaćena: kada je ventil otvoren, pretvara se u tijelu dizalica.

Stablo je zapečaćeno na jedan od dva načina:

  1. Pakiranje glinice Epipon se stegne pomoću podloške odozdo i od oraha-epalnitsa odozgo. Ova se brtvena shema koristi samo u kutijama s ventilom koji je umetnut u žlijeb stabljike.
  2. Gumeni brtveni prsteni. Zapravo, većina trenutno na prodaju Kranbuks odnosi se na ovu vrstu.

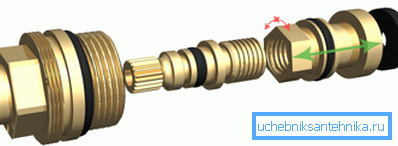

Buxa s gumenom brtvom.

Koji su problemi tipični za kutne kutije? Je li ih teško ukloniti vlastitim rukama?

Problem razlog odluka
Kada je slavina zatvorena, voda i dalje pada ili protječe Nosite jastučiće Isključi vodu; demontirati kranbuksu; zamijenite brtvu
Kad se zatvori, dizalica je zakriljena Žica na šipci ili tijelu je rastrgana. Spustite vodu, zamijenite Kranbuksu
Kada otvorite slavinu, voda teče kroz stabljicu. Razvoj žlijezde ili gumene brtve U grmlju s pakiranjem žlijezda, nekoliko žica od grafitne žlijezde postavljeno je oko stabljike sa ventilom i maticom ventila odvojenim, utor je zatvoren, a zatim pritisnut tom maticom. Gumeni brtveni spojevi mijenjaju se s demontažom i potpunom demontažom osovine
Crane zujalo pri otvaranju Valve otkucaje u turbulentnom toku vode Skinite rub trake s škarama ili oštrim nožem

Nuance: cijena vijka kranbuksy - od 35 do 45 rubalja. Ako u najbližoj radionici vodoinstalacije nema prstenastih brtva ili žlijezda, umjesto daljnjih pretraživanja, lakše je promijeniti osovinski okvir u cijelosti.

Keramike

Uređaj keramičke dizalice u osnovi se razlikuje od vijka, unatoč njihovoj punoj kompatibilnosti.

  • Voda se otvara i zatvara uz međusobno pomicanje zemaljskih keramičkih ploča s rezovima.
  • Zbog nepropusnosti između sjedala mješalice i ploča osigurava se prstenasta guma ili silikonska brtva.
Keramički grm.

U normalnim radnim uvjetima, keramičke kutije su puno izdržljive od vijčanih kutije i uvijek drže vodu savršeno. Njihove smetnje povezane su samo s otpadom koji je pao na pločice: kada se trude primjenjivati ​​znatnu silu, ošišani su rubovi usisa ili izbočenja za koje se jedna od ploča okreće kada se janje (dizalica) isključi.

Nažalost, uputa za rješavanje problema u ovom slučaju dolazi do zamjene cijelog okvira osovine. Keramičke ploče nisu široko dostupne.

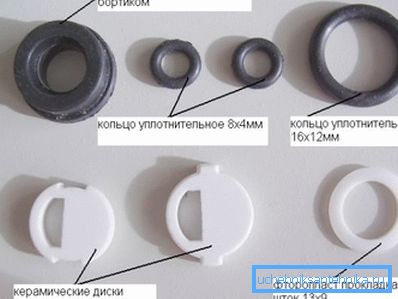

U foto - zamjenjivim dijelovima keramičke kutije. Nažalost, oni su na prodaju oko čestih jednoroga u središtu Moskve.

Važno: problem pijeska i ljestvice cijevi se rješava jednom zauvijek postavljanjem grubih filtera na ulazu u stan.

kaseta

Shema njegovog rada razlikuje se od načela djelovanja keramičke kutije s dvije značajke:

  1. Pokretna ploča ne rotira oko svoje osi, ali se slobodno kreće unutar ravnine.
  2. Utor u njemu nije povezan s jednim, već s dvije rupe na donjoj keramičkoj ploči - za opskrbu hladnom i toplom vodom.
Shema patrone.

Za premještanje ploče odgovara pomično montiranoj plastičnoj ručici. Problemi s radom spremnika u ovom slučaju nastaju zbog zamrzavanja u cijevi ili zbog prevelike sile primijenjene na polugu. Bolje je zaboraviti naviku da se voda začepi oštrim udarcem ruke na ručici.

Što se slomi u spremniku:

  • Plastična ručica na koju vijak pričvršćuje držač.
  • Plastične stezaljke koje drže gornju keramičku ploču.
  • Konačno, kada pokušate zatvoriti spremnik s krhotinama, možete sami sjeckati ploču.

Poput keramičke kranbuke, uložak se potpuno mijenja kad se prekine.

Kako to učiniti?

  1. Izvadimo plastični čep koji je pritisnut u ručku.
  2. Odvijte vijak za pričvršćivanje koji se krije ispod njega. Može imati ravnu glavu, Phillipsov izvijač ili šesterokutnu glavu.
  3. Navijte dekorativnu maticu s tijela miksera. Naravno, bez korištenja alata: krom se lako razbije.
  4. Već uz pomoć podesivog ili otvorenog ključa, otpustimo mesingku maticu koja drži kasetu, izvadite uložak i krenite u trgovinu radi zamjene.
Mješalica.

Obratite pozornost: patrone su izrađene u veličini od 28, 35 i 46 milimetara. Da ne biste pogriješili prilikom kupnje, uzmite uzorak s vama.

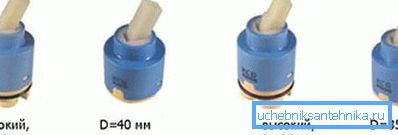

Miješalice mogu varirati u veličini.

oduška

Od ventila koji se koriste u apartmanima i privatnim kućama, najčešći su:

  • Ventil za zatvaranje.
  • Corkov ventil.
  • Kuglasti ventili.
  • Troputni ventili (pluto i lopta).

vijak

A opis uređaja i tipični problemi vijaka Kranbuks se u potpunosti primjenjuju na vijčane ventile.

U međuvremenu, vrijedno je spomenuti samo nekoliko točaka:

  • Prostor ispod sedla obično postaje džep u kojem se nakupljaju razni ostaci. Ako je pritisak u slavinama naglo pao - potrebno je odrezati usta, odvrnuti glavu ventila i pogledati u svoje tijelo.
  • U osamdesetima, opskurno domaće poduzeće proizvelo je veliku seriju ventila s koničnim mjedenim ventilima. Kada pokušavate zatvoriti ventil za vodu često čvrsto klinasto; Uvrtanjem koroma, vjerojatno ćete ga povraćati s preostalog sjedišta ventila. U prvoj prilici, bolje je zamijeniti ventil ovog dizajna.
  • Ako je brtva za kapanje ventila, nije uvijek potrebno ispuniti. Često je dovoljno za odvajanje janjetine dok se ne zaustavi: navoj na štapiću će pritisnuti kutija za punjenje kroz podlošku ispod nje.

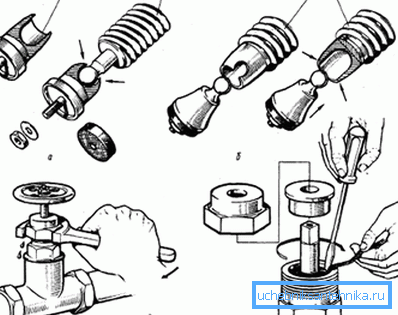

Zamjena ventila vijka, ventila i ventila za zatvaranje.

pluta

Voda se otvara i zatvara zakretanjem pluta s utorom u njemu. Voda se drži na zemljanim površinama utikača i kućišta.

Odsutnost propuštanja na šipci pruža se na jedan od dva načina:

  • Učvršćivanje pluta na tijelo s maticom na šipku pluta.
  • Pakiranje glinice

Jedini problem konstrukcije pluta, koji se može samostalno eliminirati, jest curenje žlijezda. Za pakiranje, voda mora biti isplažena na obje strane ventila - inače će uvijek biti vjerojatnost da će utikač, koji se ne zadržava uljnom brtvom, istiskuje na najmanji mogući pomak.

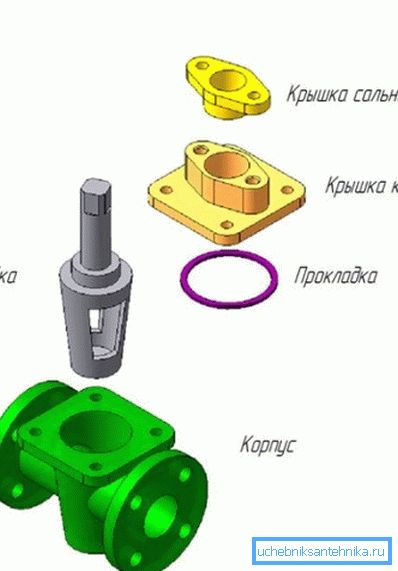

Međutim, u nekim izvedbama, pluta je fiksirana u tijelu poklopca.

lopta

Kako kuglasti ventil - najpouzdaniji i izdržljiviji zastupnik ventila?

Njegov uređaj nalikuje ventilu od pluta, ali s nekoliko promjena u dizajnu.

  • Cork je lopta s savršeno tretiranom površinom.
  • Čvrstoća nije osigurana lupkanjem tijelu već par fluoroplastičnih ili teflonskih prstenastih prstenova.
  • Štap je zapečaćen gumenim ili polimernim prstenom.

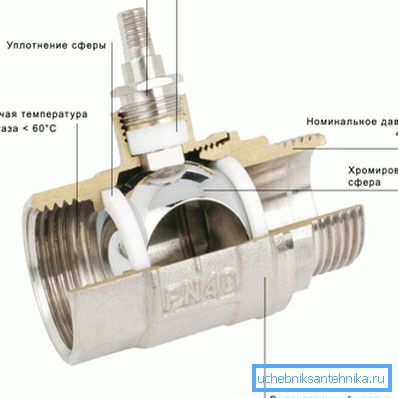

Kuglasti ventil u rezu.

Ovisno o namjeni, uređaj kuglastih ventila može se znatno razlikovati:

  1. Tijelo se može sklopiti (peta ili navojem) i sve zavarivanje.
  2. Pristup cjevovodu može biti nit (unutarnji ili vanjski), prirubnice za cijevi ili cijevi za zavarivanje.
  3. Sedle kugle mogu biti napunjene oprugom kako bi nadoknadile trošenje.

Zanimljivo: ponekad se namjerno ostavlja mali razmak između lopte i sedla. Lopta se pritisne na sjedalo tlakom radnog medija.

Jedini tipičan problem kuglastih ventila je protok ispod stabla, koji se eliminira zatezanjem matice žljebova ili namotavanjem FUM trake ispod njega.

Tri puta

Koji je dizajn i svrha trosmjerne dizalice? Svrha je preusmjeriti tok radnog medija na jedan od priključenih cjevovoda. Na primjer, trosmjerni ventil instaliran na spoju dovodne cijevi na radijator i skakače može usmjeriti toplinski medij toplinskog sustava, bilo kroz skakač ili kroz bateriju, tako da se podešava stupanj zagrijavanja prostorije.

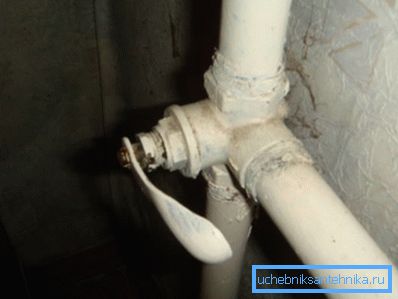

Triciklom od pluta na sustavu grijanja.

Uređaj trotočnog ventila i njegovih tipičnih kvarova u potpunosti dupliciraju uređaj i greške ventila odgovarajućih tipova. Razlika između njih je samo u broju udaraca i oblika rezanja u zastoju ili kugi.

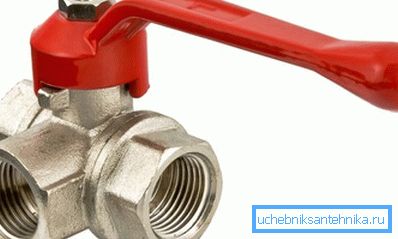

Lopatasti trosmjerni ventil.

zaključak

Nadamo se da će naš kratki izlet u ventilski uređaj pomoći čitatelju da eliminira većinu svojih nedostataka. Video u ovom članku, kao i uvijek, ponudit će mu dodatne tematske materijale. Sretno!
