Vanjski vodovod i kanalizacijske mreže: regulatorni zahtjevi

Koji SNiP na vanjskim vodoopskrbnim i kanalizacijskim mrežama trenutno je na snazi? Koji su zahtjevi za dizajnere i instalere koji nametnu? Koji su materijali vanjske vodovodne konstrukcije? Koji su od kanalizacijskih sustava napravljeni? Pokušajmo odgovoriti na ta pitanja.

Regulatorni dokumenti

U području od interesa za nas postoje dva SNiP:

• SNiP na projektiranju vanjskih mreža vodoopskrbe i kanalizacije broj 3.05.04-85.
• SNiP 02.04.02-84, koji sadrži zahtjeve za izgradnju vanjske vodoopskrbe.

Osim toga: postoji zaseban GOST za pripremu radnih crteža vanjskih mreža od interesa za nas. GOST 21.604-84 pušten je u rad 1. srpnja 1983. i ostaje na snazi ​​do danas.

Pogledajmo ključne zahtjeve oba dokumenta.

SNiP 3.05.04-85

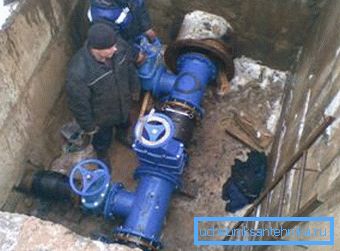

Kako treba provesti instalaciju vanjskih mreža vodoopskrbe i kanalizacije prema SNiP-u? Kod premještanja elemenata cjevovoda s zaštitnim premazom treba koristiti metode utovara i transporta koji isključuju oštećenje premaza.

Raspored cijevi u rovu treba isključiti ulazak stranih predmeta u njih. Prije montaže cjevovoda, njegovi elementi se pregledavaju iznutra i očistiti od onečišćenja.

Prilikom montaže nul-tlačnog cjevovoda iz zvonastih cijevi na neravnom terenu, treba ih postaviti s utorima na padini. Uputa je povezana s nižom vjerojatnosti curenja tijekom depresije veze u ovom slučaju.

Ravnost cjevovoda u ravnim dijelovima provjerava se vizualno, za čišćenje pomoću zrcala.

Maksimalna dopuštena odstupanja od položaja osi cjevovoda fiksiranih u projektu su:

Tlačni cjevovodi mogu se postaviti u blagi luk ili krivulju, podložno dva uvjeta:

• Montiraju se iz cijevi s gumenim brtvama..

• Kut rotacije na svakoj utičnici ne prelazi 2 kutna stupnja promjera do 600 mm i 1 kutni stupanj promjera preko 600 mm.

Kod prignječenja utičnica, cijevi su centrirane tako da je širina utora u utoru jednaka cijeloj opsegu.

Zavarene čelične cijevi se montiraju s pomakom zavarivanja (ravne ili spiralne) za najmanje 100 mm. Iznimka su cijevi sa šavom kuhano iznutra i izvana.

Vanjske vodovodne i kanalizacijske mreže postavljene su pomoću cijevi od lijevanog željeza bez gumenih brtvila s brtvljenjem utičnica s katranom ili bitumenskim kablom i brtvljenjem s azbestno-cementnim mortom. Slično tome, veza je završena betonskih i armiranobetonskih cjevovoda.

Međutim: kod montaže plinovoda malog promjera s vlastitim rukama, mnogo je lakše koristiti sanitarni silikon brtvilo za cijevi.

SNiP 02.04.02-84

Kvaliteta vode koja se isporučuje za kućanstvo trebala bi zadovoljiti sve zahtjeve GOST 2874-82.

Napomena: ovaj je dokument trenutačno prekinut. Zahtjevi za kakvoću vode sadržani su u SanPiN 2.1.4.1074-01.

Prilikom projektiranja vodoopskrbnog sustava treba proći od sljedećih normi za potrošnju vode:

Glava ne smije biti manja od:

• Na ulazu u jednokatnu zgradu - 10 metara.
• Na ulazu u višekatnu zgradu - 10 m + 4 metra na svakom katu zgrade.
• Na kolodvoru - 10 metara.

Ako se u višestambenoj zgradi gradi u području s niskim zgradama, isporučuje se vlastita crpna stanica.

Izvori vode mogu biti:

1. Kanali, rijeke.
2. Jezera, ribnjaci i rezervoari.

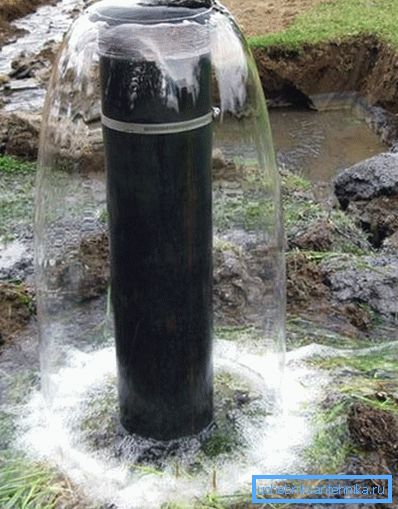

3. Wells.

Za industriju je dopuštena uporaba pročišćenih otpadnih voda; ali za upotrebu u proizvodnom ciklusu je zabranjena voda koja udovoljava zahtjevima za opskrbu pitkom vodom.

materijali

Doznajemo koji su materijali u tijeku masovna izgradnja vanjskih vodoopskrbnih i kanalizacijskih mreža.

Opskrba vodom

Lijevano željezo bilo je naširoko korišteno u izgradnji vodova sve do kraja sedamdesetih godina. Zatim su zvali zvona za jurnjava; brtvljenje je obavljeno cementnim bravama i olovnom talinom. Moderne cijevi od lijevanog željeza opremljene su gumenim brtvenim prstenima i koriste se kod kojih je potrebna visoka mehanička čvrstoća.

Čelične cijevi s brzim i tehnološkim povezivanjem trepavica s zavarenim šavovima zamijenile su lijevano željezo kratko prije urušavanja SSSR-a. Cijena inovacija je oštar pad resursa: popravak vanjskih vodoopskrbnih mreža uslijed korozije i prekomjernog nakupljanja sedimenata često je potrebno 15-20 godina nakon instalacije.

Za usporedbu: cijevi od lijevanog željeza koje se koriste u izgradnji poznatih fontana Peterhofa, nisu se mijenjale od puštanja u rad 1721.

Trenutačno se metalne cijevi zamjenjuju polietilenskim cijevima. Tlačna cijev povezana je niskotemperaturnim zavarivanjem: krajevi susjednih trepavica se rastopi i prešaju jedni protiv drugih sve dok se polimerni taljev se ne učvrsti. Minimalni vijek trajanja otopine procjenjuje se na 50 godina; površina plastike nije obrastao sedimentima i daje iznimno nisku hidrauličku otpornost.

kanalizacija

• Ovdje je zabilježeno tradicionalno lijevano željezo: do današnjeg dana je često kanaliziran kanalizaciju između bušotina.
• U izradi kolektora se u pravilu koriste armirane betonske cijevi.
• Keramika se uglavnom koristi u industriji za transport kemijski agresivnih i visoko-temperaturnih otpadnih voda.
• Polivinil kloridne cijevi cijevi se masivno koriste zajedno s lijevano željezo za polaganje sustava otpadnih voda malog promjera; ali za konstrukciju kolektora, osim armiranog betona, koriste se dvoslojne cijevi s vanjskim rebrima izrađenim od polietilena.

zaključak

Navodeći materijale, namjerno smo izostavili mnoge relativno egzotične vrste cijevi koje čitatelj teško susreće u svakodnevnom životu. Dodatne informacije, kao i obično, nude video u ovom članku. Sretno!
