Veličina tablice vodenih cijevi: izbor proizvoda za

Svatko tko planira samostalno instalirati sustav vodoopskrbe treba proučiti standardne dimenzije cjevovoda na tržištu. Ove informacije će biti vrlo korisne, jer samo znajući dijelove i promjere dijelova koji se koriste u radu, moći ćemo odabrati odgovarajuće armature i adaptere, kao i opremiti vezu s kućanskih aparata.

U nastavku dajemo opće informacije o veličini cijevi i dajemo referentne podatke koji će olakšati vaš izbor opreme u fazi projektiranja.

Što je širina pojasa veća, to bi trebalo biti veće

Osnovni parametri

Dimenzije ključa

Za izgradnju toplih i hladnih vodoopskrbnih sustava danas se koriste cijevi iz raznih materijala.

Ako namjeravate sami instalirati instalaciju, najvjerojatnije ćete koristiti ove vrste:

  • Čelik.
  • Bakar.
  • Polietilen.
  • Polipropilen.
  • Metal i plastika.

Unatoč činjenici da je raspon proizvoda iz svake kategorije prilično širok, a dijelovi su u osnovi standardizirani, još uvijek postoje određene razlike. Zato pri kupnji materijala za polaganje vodovoda u privatnoj kući morate paziti na funkcionalne parametre proizvoda.

Dijagram koji pokazuje omjer osnovnih vrijednosti

Dimenzije vodovodnih cijevi određene su takvim vrijednostima:

  • Dn je nazivni promjer.
  • DU - uvjetni prolaz (unutarnji dio, izražen u milimetrima).
  • Debljina zida (više - što je jača struktura, a viši je pritisak koji će izdržati).
  • Vanjski promjer

Obratite pažnju! Veličina vanjskog promjera je vrlo važna kada planiramo skrivenu instalaciju vodoopskrbe i pripremu utora za postavljanje konture. U drugim slučajevima, bolje je raditi s konceptom "uvjetnog prolaza".

Inča i milimetara

Vrlo često proizvođači navode veličinu vodovodnih cijevi u inčima - a milimetar gore ili dolje može uzrokovati nedovoljnu čvrstoću spoja:

  • Prilikom spajanja proizvoda istog materijala, takve se situacije rijetko događaju, ali kada zamjenjuju, na primjer, čelične konstrukcije s plastičnim ili bakrenim, možete doći u neugodnu situaciju.
  • Stvar je u tome da su centimetari označeni za rezanje na vanjskoj površini. Budući da se debljina stijenki različitih modela može razlikovati, postoji opasnost od pogreške.

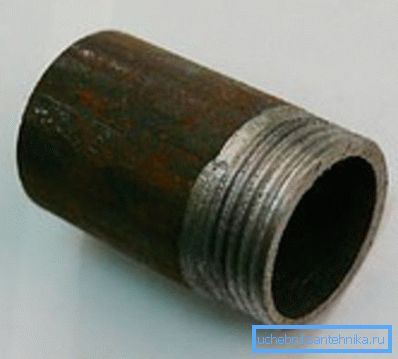

Inčni navojni navoj

Savjet! Kako se ne bi zbunili, bolje je da se ne usredotočite na vanjski promjer proizvoda, već na vrijednost Dua - to upravo to odgovara inciznoj oznaci.

Najčešće dimenzije vodovodnih cijevi u mm i inčima prikazane su u donjoj tablici:

Teme, u inčima Uvjetni prolaz, u milimetrima
3/8 10
1/2 15
3/4 20
1 25
1 1/4 32
1 1/2 40
2 50
2 1/2 65
3 88,5
4 114

Što se tiče praktične upotrebe, obično se usredotočuju na sljedeće podatke:

  • Uputa preporučuje uporabu cijevi s presjekom od 3/4 inča do 1 1/2 inča, ovisno o potrebnom kapacitetu.
  • Deblji proizvodi se obično koriste za polaganje uspona i raspored vodenih puteva.

Ukupne dimenzije

metalni

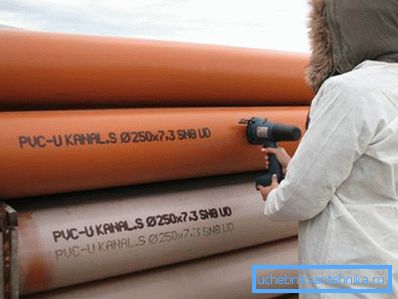

Čelični elementi za montažu vodovoda s oznakom

Do nedavno, najčešći tip dijelova za polaganje vodovodnih cijevi bili su čelični proizvodi.

Označavanje takvih elemenata obično označava dva parametra:

  1. Vanjski promjer
  2. Debljina stijenke

Kako bi se utvrdio unutarnji presjek, dovoljno je oduzeti dvije debljine stijenke (u milimetrima) od veličine promjera.

Najpopularnija smjesa za izradu čelika navedena je u nastavku:

Vanjski promjer Uvjetni prolaz Debljina stijenke
pluća standard pojačan
10 17 2.0 2.2 2.8
15 21.3 2.5 2.8 3.2
20 26,8 2.5 2.8 3.2
25 33.5 2.8 3.2 4.0
32 42.3 2.8 3.2 4.0
40 48 3.0 3.5 4.0

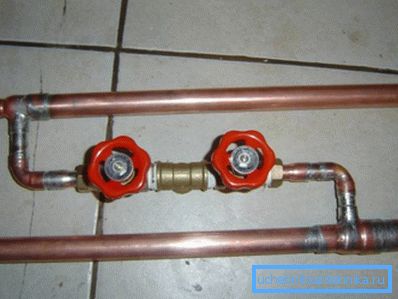

Proizvodi od bakra (na slici) čine razrjeđivač

Unatoč činjenici da cijena materijala nije demokratska, u nekim slučajevima bakreni krugovi se koriste za opskrbu vodom. Njihove su dimenzije nešto drugačiji od proizvoda od čelika:

Označavanje u inčima Uvjetni prolaz Vanjski promjer
5/8 10 14 - 15
3/4 15 18
7/8 20 22
1 3/8 32 35
1 5/8 40 44-45



Savjet! Odabir metalnih elemenata za instalaciju opskrbe vodom valja mjeriti dimenzije nekoliko proizvoda iz kupljene serije pomoću kalupa. Tako će točnost definicije biti mnogo veća!

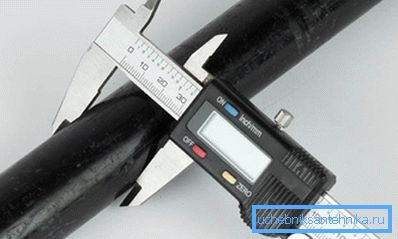

Točnost dimenzija može se provjeriti pomoću kalibra.

plastika

Dimenzije plastičnih cijevi za vodoopskrbu, koje su danas naširoko koristi kao alternativa metalnim konturama, također su vrlo različite. Istodobno, mnogi proizvođači polipropilena, polietilena i metal-plastičnih dijelova koriste svoje vlastite dimenzijske rešetke, pa je poželjno koristiti dizajne iste marke unutar istog sustava.

Naravno, odstupanja, ako nastanu, bit će beznačajna, ali za neiskusnog majstora oni mogu biti teški.

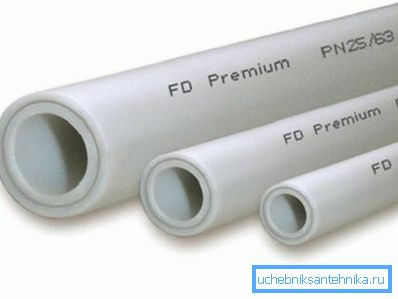

Plastične se vrste također proizvode u velikom rasponu.

Tablica veličine plastičnih cijevi za vodoopskrbu (polipropilen različite gustoće) sadrži informacije o najpopularnijim modelima. Sve su dimenzije u milimetrima:

Vanjski promjer PN30 PN20 PN10
Debljina stijenke Interni dio Debljina stijenke Interni dio Debljina stijenke Interni dio
16 - - 2.7 10.6 - -
20 3.4 13.2 3.4 13.2 1.9 16.2
25 4.2 16.6 4.2 16.6 2.3 20.4
32 3.0 21.2 5.4 21.2 3.0 26,0
40 3.7 26.6 6.7 26.6 3.7 32,6
50 4.6 33.2 8.4 33.2 4.6 40,8
63 5.8 42,0 10.5 42,0 5.8 51,5
75 6,9 50.0 12.5 50.0 6,9 61.2

Naravno, pri polaganju komunikacije mogu se koristiti druge veličine plastičnih vodenih cijevi. Međutim, za rješavanje većine problema koji nastaju prilikom obavljanja rutinskih popravaka, informacije prikazane u tablici bit će prilično dovoljne.

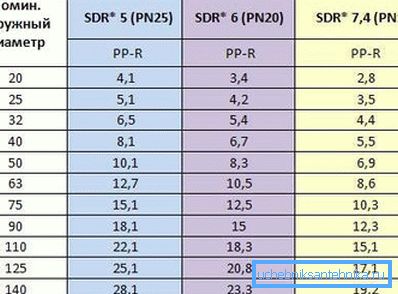

Debljina stjenke za različite stupnjeve

zaključak

Dimenzije cijevi za vodovod trebaju se poštivati ​​što je točnije moguće. Čak i uz odstupanje djelića palca, hermetička veza dvaju dijelova mreže ili priključak priključka bit će gotovo nemoguće, što znači da će pouzdanost čitavog sustava biti ugrožena (vidi i članak Koja je dubina vodovodnih cijevi optimalna).

Detalje možete detaljnije proučiti čitanjem pravnih dokumenata i gledanjem videozapisa u ovom članku.
