Ventil radijatora - sve što trebate znati o ovom ventilu i

Kod korištenja grijanja vode ne može se raditi bez upotrebe ventila i regulacijskih ventila. Zahvaljujući ugradnji različitih tipova ventila radijatora, moguće je podesiti zagrijavanje baterije, što povećava pouzdanost sustava grijanja u cjelini.

Naravno, takav učinak će se postići samo ako osoba jasno razumije koji je slavina optimalna za rješavanje odgovarajućeg problema.

Dizalica za grijanje radijatora

O vrstama radijatorskih dizalica

Sve slavine za radijatore mogu se podijeliti u 3 skupine:

  • za podešavanje protoka rashladnog sredstva na uređaj za grijanje. To omogućuje promjenu temperature u svakom pojedinačnom radijalu smanjenjem / povećanjem struje rashladnog sredstva kroz nju. U tu svrhu obično se koriste standardni ventili, a prolaz cijevi se blokira okretanjem ventila ručno;
Na fotografiji - uređaj za ručno podešavanje struje rashladnog sredstva

Obratite pažnju! Kako se ne bi zbrkali nekoliko puta dnevno, smisla je koristiti posebne toplinske glave s automatskim podešavanjem kako bi se podesila temperatura baterije. Nakon početnog kalibriranja, oni će sami regulirati temperaturu.

  • kako bi "isključio" akumulator iz kruga grijanja. Ako ventil za namještanje radijatora postupno smanjuje struju rashladnog sredstva kroz cijev, tada je u ovom slučaju potrebno odmah isključiti grijač. U tu svrhu koriste se najjednostavniji kuglasti ventili, a kako bi sustav grijanja nastavio raditi - premošćivanje je dio cjevovoda koji povezuje cijevi za dovod i ispuštanje.

Obratite pažnju! Naravno, ventili za zatvaranje moraju biti instalirani izvan obilaznice, tj. Bliže bateriji.

  • ponekad, čak i ako se promatraju sva pravila instalacije, u njemu se može nakupiti zrak, što dovodi do neujednačenog zagrijavanjay. Jednostavna konstrukcija koristi se za odzračivanje zračnih utikača - Mayevskyjev dizalica. Cijena ovog uređaja je jeftina (domaći proizvođači postavljaju cjeniku od oko 160-200 rubalja), a prednosti su ogromne - periodično krvarenje zraka omogućuje svim radijatorskim sekcijama da rade s maksimalnom učinkovitošću.

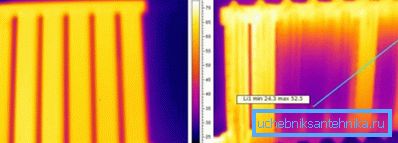

Primjer termograma akumulatora s čepovima

Što se tiče mjesta ugradnje, ventili za zatvaranje i upravljanje mogu se postaviti na vodoravne i okomite dijelove cijevi. Također u prodaji možete pronaći krovni ventil ventila - načelo njihova djelovanja se ne razlikuje od običnog, a cijela se razlika nalazi u obliku.

Pročitajte više o uređaju, principu rada i izboru dizalica za radijatore

Za informirani odabir potrebno je jasno razumjeti uređaj i načelo rada određene vrste uređaja za podešavanje / zaključavanje, kao i odrediti svrhu ventila (isključivanje ili reguliranje). Prilikom ugradnje radijatora potrebno je riješiti takve probleme kao što su: podešavanje grijanja, mogućnost isključivanja baterije tijekom sezone, uklanjanje zračnih utikača bez isključivanja s posla.

Stoga je fokus na dizalicama, čime se mogu riješiti ti problemi. Konkretno, smatraju se lopta, konvencionalna regulirajuća dizalica i dizalica Mayevsky.

ventil

Kuglasti ventil se može smatrati najjednostavnijim predstavnikom ventila. Obično se ne koristi kao regulacijski ventil za radijator, nego za potpuno i brzo preklapanje struje rashladnog sredstva kroz bateriju - to znači da ga isključite iz rada kruga grijanja.

Takva primjena ventila zahtijeva spajanje cijevi za dovod i pražnjenje s kratkim spojnicom, a kada su ventili zatvoreni, rashladna tekućina zaobilazi grijač kroz ovaj kratkospojnik. A to se može učiniti skoro odmah, dovoljno je da okrećete gumb za slavinu 90 ?.

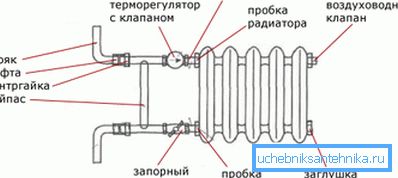

Dijagram organizacije obilaznice

Glavni element takvog uređaja je metalna kugla s prolaznom rupom i segmentima rezanja. U skupim modelima koriste se brtvila s oprugom, koja se dobro približavaju kuglici i osiguravaju nepropusnost, a u uređajima jeftinija, postiže se nepropusnost zbog činjenice da je kugla pritisnuta na protok sredstva za prijenos topline na brtvu za brtvljenje.

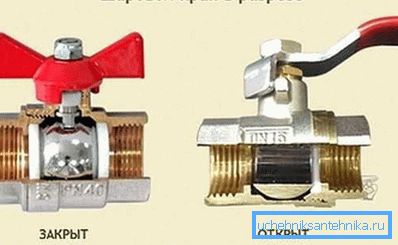

Naprava s kugličnim ventilom

Troputni kuglasti ventil za radijatore može se instalirati izravno umjesto čađe za vrijeme organiziranja zaobilaznice. Tijekom rada, moguće je usmjeriti protok vode potpuno u grijač, potpuno zaobići radijator ili djelomično u bateriju i djelomično kroz zaobilaznicu - sve ovisi o dizajnu slavine. S ovim pristupom, kombinacija je funkcije podešavanja i zatvaranja.

Podešavanje grijanja

Najisplativiji način reguliranja protoka tople vode u bateriju može se smatrati instalacijom na dovodnoj cijevi konvencionalnog uređaja za podešavanje, jer se ventil zakreće, cijev se postupno zatvara. Prilikom ugradnje upotrebljavaju se samo odvojive veze (u pravilu, zglobovi utora), tako da upute za instalaciju uključuju samo nekoliko točaka: puštanje FUM traka na navoj i vijak za slavinu.

Obratite pažnju! Najjednostavniji kuglični kugle ne mogu se koristiti kao upravljački ventili jer imaju samo 2 radna mjesta - oni su normalno otvoreni i normalno zatvoreni.

Ručno podešavanje nije vrlo povoljno - prvo, morate stalno okretati gumb dizalice, a drugo - točnost podešavanja nije do par. Posebni regulatori s toplinskom glavom mnogo su praktičniji - omogućit će potpuno zaboravljanje kontrole temperature, sve će se dogoditi u automatskom načinu rada.

Izgleda kao termostat za bateriju

Uređaj takvih termostata je vrlo jednostavan - glavno "radno tijelo" u njemu izgleda kao zapečaćena komora s valovitim zidovima. Unutar njega je tekućina ili plin, koji se širi kad se zagrije. Taj postupak uzrokuje produljenje balona (iste zapečaćene komore), zbog toga dolazi do smanjenja lumena i, prema tome, smanjenja struje rashladnog sredstva kroz radijator.

Uklanjanje zračnih utikača s akumulatora

Pojava zračnog jastuka može se procijeniti neujednačenim zagrijavanjem baterije, neki od dijelova su vrući, a neki - jedva topli. Mayevskyova dizalica pomoći će u rješavanju ovog problema, a može se instalirati bez posebnih ograničenja, samo je promjer važan.

Također je potrebno uzeti u obzir materijal baterije tako da metali ne tvore galvanski par, tako da za radijatore od lijevanog željeza možete preporučiti Mayevsky ventil za radijatore od lijevanog željeza od 15 mm.

Naprava za ispuštanje baterije

Što se tiče instalacije, takvi uređaji nalaze se u gornjem dijelu radijatora, jednostavno se upadaju u utikač na kraju akumulatora. I prema van, izgleda više poput redovite perilice.

U sredini ove podloške nalazi se rupica u obliku konusa, koja se tijekom rada zatvara metalnim čepom, koji se jednostavno uvlači u rupu. Da biste odstranili suvišni zrak, samo s rukama s odvijačem zakrenite metalni konus lagano lijevo, zatvarajući rupu, trebali biste odmah čuti siktanje odlaznog zraka. Postupak se može smatrati dovršenim kad voda počne protjecati iz slavine.

Suštine odabira dizalice za radijator

Prilikom odabira potrebno je uzeti u obzir ne samo svrhu, već i mjesto ugradnje zaustavnih / upravljačkih ventila. Dakle, za napajanje vode na radijatoru može se koristiti kutni slavinu za radijator. Dizalice za radijatore s nižim priključkom izgledaju nešto specifične, malo su poput dvogleda.

Izvana izgleda dvogled

Što se tiče gornjih i donjih dizalica, načelo rada i unutarnja struktura ne razlikuju se, samo se metoda prilagodbe razlikuje. Ovo je ključna razlika - kutni gornji i donji ventili radijatora, podesivi gornji dio, ali donji su dostupni s podesivim ključem. To je učinjeno tako da se može instalirati u uskim uvjetima.

Donja dizalica

sažimanje

Bez dizalica za radijator ne mogu raditi pri ugradnji sustava grijanja. Zahvaljujući tim jednostavnim uređajima, rad sustava grijanja može se regulirati u širokom rasponu, a pouzdanost i stabilnost grijanja kao cjeline također će se povećati.

Također je važno da ugradnja takvih uređaja neće uzrokovati značajno povećanje troškova instalacije grijanja. Videozapis u ovom članku opisuje primjer povezivanja radijatora pomoću termostata i ventila.
