Vodoinstalaterska oprema: od projektiranja do instalacije

Postavljanje vodoopskrbnog sustava u kuću ili stan s vlastitim rukama prilično je težak zadatak, ali još uvijek izvedivo čak i za one koji nisu prethodno naišli na slične zadatke. Nakon što ste proveli neko vrijeme na pripremi, moći ćete uspješno obavljati dizajn i instalaciju, a štedjeti na plaćanje usluga profesionalnih vodoinstalatera.

Naravno, prije nego što preuzmete alate, vrijedi istražiti sve dostupne informacije. Zbog toga smo pokušali pružiti osnovne podatke koji vam mogu biti korisni.

Dizajn vodoopskrbnog sustava

Izvor vode

Ako trebamo projektirati vodoopskrbni sustav u stanu, poteškoće se gotovo nikada ne pojavljuju. To je zbog činjenice da se s centraliziranom vodom dovodi doslovno nekoliko metara cijevi za spajanje ulaza u sobu sa svim točkama potrošnje (bit će dva ili tri).

Gdje je teže rješavati vodoopskrbu privatne kuće:

• Prvo moramo odrediti izvor. Ako je lokalnom vodoopskrbnom sustavu povezano s naseljem, tada moramo koordinirati vezu s njom na kanalu opskrbe vodom ili drugom tijelu za izdavanje dozvola.

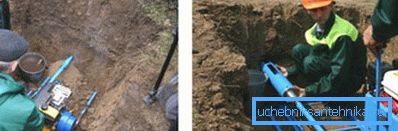

• Sljedeće pitanje povezuje autocestu s kućom.. Ovdje, vrlo često je potrebno odlučiti položiti vodovod ispod ceste, jer komunikacija nije uvijek postavljena prije asfalta. Najoptimalniji način izlaska iz ove situacije bit će privući građevinsku opremu, to jest, instalacije za horizontalno usmjereno bušenje.
• Ako ne želite potrošiti novac, ili trebate prijeći cestu koja nije više od 8 do 10 m, možete to pokušati sami.. Stručnjaci koji se bave pitanjem kako napraviti bušotinu preko ceste za vodoopskrbni sustav, preporučuju uporabu vodoravne bušilice s produžnim šipkama. Naravno, složenost postupka je vrlo velika, ali ako imate više vremena nego novac, vrijedi pokušati.

Obratite pažnju! Prema SNB 3.03.02-97, udaljenost od vodovoda do ceste je najmanje 2 m od ruba bočnog kamena. Međutim, u svakoj je specifičnoj situaciji vrijedno riješiti problem zasebno, jer često se ove norme ignoriraju prethodno utvrđenim komunikacijama.

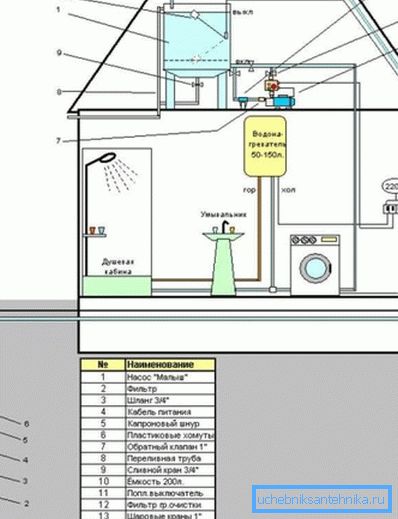

• Ako nema vode, potrebno je opremiti zaseban izvor. U tom svojstvu mogu postojati različite bušotine i bušotine, opremu s posebnim pumpama za opskrbu vodom u kuću.
• Za učinkovitije korištenje izvora, osim pumpe, vrijedno je instalirati tenk za pohranjivanje rezervoara vode.. Prisutnost takvog spremnika doprinijet će jednoličnom pritisku u cijevima, a odmah možete koristiti vodu bez čekanja da crpka pumpa sljedeći dio vode.

Obratite pažnju! Instalacija ekspanzijskih spremnika također smanjuje potrošnju energije i povećava vijek trajanja crpke zbog rjeđeg uključivanja.

• Konačno, trebate razmišljati o udobnosti.. U privatnoj kući, jedini izvor vruće vode bit će električni, plinski ili kruti gorivni grijač, tako da pri planiranju komunikacije za ovaj uređaj potrebno je osigurati zasebno mjesto.

Cijevi u kući

Unutar kuće također, trebate dizajnirati ožičenje cijevi. Naravno, najbolje je da se sve točke potrošnje nalaze što je moguće bliže točki ulaza, ali to nije uvijek slučaj.

Postoje dvije opcije za planiranje:

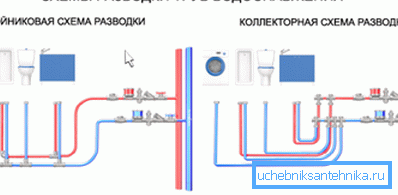

• Ekonomičnija je takozvana serijska ožičenja. Iz uspona postavljamo jednu konturu koja trči po svim točkama potrošnje, a ispred svake točke izvodimo bočnu traku. Kroz cijev spojimo dizalicu s vodovodnim sustavom, čime se štedi znatna količina materijala.
• Nedostatak sekvencijalnog usmjeravanja je nestabilnost tlaka: čim otvorimo jednu slavinu, ostatak tlaka pada na gotovo nulu.

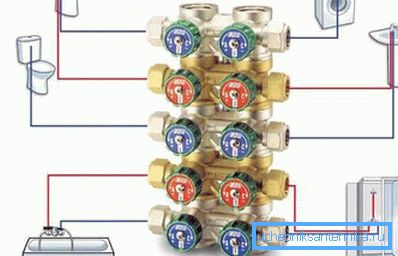

• Zbog toga se koristi kolektorski (paralelni) ožičenje. Kolektor s nekoliko izlaza povezan je s usponskom mrežom, a krugovi tople i hladne vode povezani su s tim izlazima - po jedan za svaku točku potrošnje. Cijena takvog rješenja bit će znatno veća, ali u velikim kućama vrijedi provoditi samo takvu shemu.

Konačno, nemojte zaboraviti na sudoper. Uobičajeno, instalacija opskrbe vodom provodi se paralelno s postavljanjem kanalizacijske mreže, stoga svakako razmotrite potrebu za postavljanjem cijevi za odvodnju.

Alati i materijali

Odabir cijevi

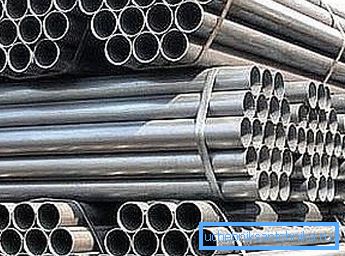

Kada je naš projekt spreman, trebate odlučiti koje ćemo materijale upotrijebiti za njegovo provođenje u praksi. Prije svega, potrebno je odabrati odgovarajuće cijevi, budući da pouzdanost i trajnost čitavog sustava uvelike ovisi o njima.

Da biste analizirali dostupne opcije, vrijedi proučiti sljedeću tablicu:

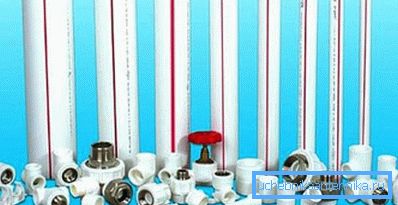

Kao što se može vidjeti iz tablice, različiti materijali za vodovod imaju različite prednosti i nedostatke. Međutim, često se koriste polimerne cijevi koje se koriste samo za polaganje sustava, ili se proizvodi kombiniraju: vanjski dio, položen pod zemljom, izrađen je od lijevanog željeza ili gustog poprečnog polietilena (PEX), a unutarnji dio izrađen je od polipropilena ili metal-plastike.

Odabrali smo alate

Osim samih cijevi, kao i pribor pogodnih za njih i ventile, također će nam trebati alati.

Ako s našim rukama gradimo cijeli sustav od početka do kraja, onda je vrijedno kupiti:

• Shtroborez ili bušilice za rad s dizajnom ležaja.
• Pile na metalu ili plastici (ovisno o tome koje će cijevi stajati).
• Stroj za zavarivanje (ako je planirano instaliranje stalnih spojeva čeličnih cijevi).
• Lemljenje sa lemljenjem (za bakrene cijevi)

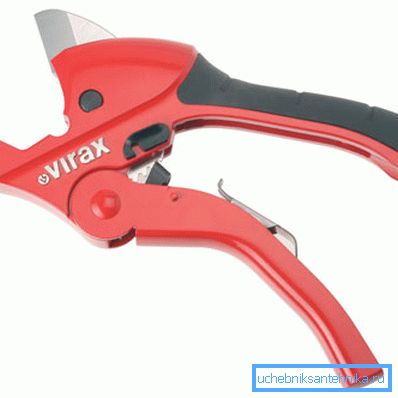

• Cijevni rezač je poseban alat koji će olakšati proces postavljanja proizvoda na veličinu.

• Lemljenje za plastične cijevi ili crimping za press spojnice.
• Skup alata za hidrauliču - podesivi i otvoreni kljuci, uređaji za skidanje rubova cijevi itd.
• Razina i rulet.
• Ručni alat.

Također, nemojte biti loše voditi brigu o dostupnosti dovoljnog broja brtvila i sanitarnog namota. Pomoću ovih dijelova osigurat ćemo nepropusnost točaka pričvršćenja ventila.

Instalacija sustava

Otvorena i skrivena brtva

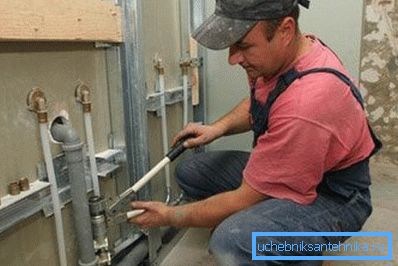

U ovom odjeljku opisat ćemo kako sami vodovod.

Počnimo s pripremom baze na kojoj će se instalirati cijevi:

• Najjeftiniji je otvoreno polaganje. U tom slučaju, sve konture su smještene duž zidova prostorije i pričvršćene na bazu uz pomoć stezaljki. Fiksiranje treba biti dovoljno čvrsta kako bi se spriječilo slučajno pomicanje cijevi, no pričvrščivači ne bi trebali pribiti proizvod i deformirati ga.

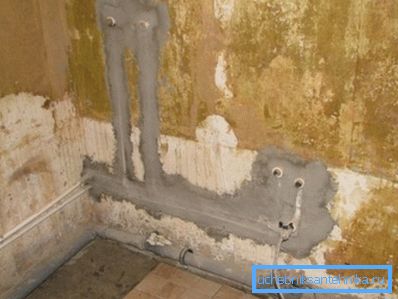

• Međutim, mnogi ne vole izgled vodovodnih cijevi i stoga su na otvorenim površinama položeni u debljini zida. Da bismo to učinili, u građevinskom materijalu izrađujemo žljebove pomoću zidnog gonitelja ili perforatora, popravimo komunikaciju u njima i zasijavamo žljebove mortom.
• Možete napraviti kompromisno rješenje. U ovom slučaju otvoreno smo položili sve cijevi, ali ih skrivamo iza ukrasnih kutije. To je sve prikladnije ako morate maskirati relativno maleno područje, budući da je ostatak konture već skriven iza namještaja (na primjer, kuhinjska jedinica).

Priključci cijevi

Sada je vrijeme da razgovaramo o stvarnoj ugradnji vodoopskrbne mreže. Bez obzira na materijal koji odaberemo, cijevi će se u svakom slučaju spojiti pomoću armature - ravnih spojnica, koljena, zavoja itd. Dizajn spojnice i način pričvršćivanja na cijev ovisi o instalacijskoj tehnologiji.

Najjednostavniji način za to je sastavljanje sustava vodoopskrbe na zavarenim spojevima ili uz pomoć posebnih alata za plastične cijevi. Razmotrit ćemo obje ove opcije u ovom odjeljku.

Zavarivanje se koristi za spajanje cijevi od polimera:

• Proizvodi odrezani po veličini, pažljivo čišćenje rubova. Ako je metalna armatura dio zida cijevi, uklonimo ga kako ne bi smanjili kvalitetu zavarivanja.
• Odaberite spoj, čiji promjer odgovara promjeru cijevi i konfiguraciji - zadatak.

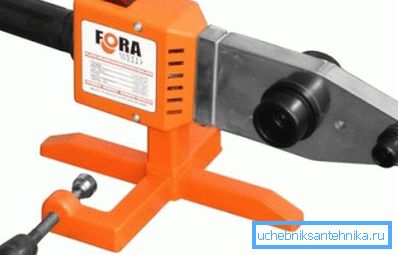

• Cijev i priključak koji smo pričvrstili na mlaznice za lemljenje. Uključujemo lemljenje i zagrijavamo dijelove koliko to zahtijeva instrukcija (vrijeme ovisi o debljini plastike i snazi ​​uređaja).
• Uklonite dijelove iz mlaznice i spojite, gurajući cijev u spojnicu bez rotacije. Popravljamo 30 sekundi, nakon čega otpustimo i polimeriziramo plastiku. Spoj možete koristiti pola sata - sat vremena.

Obratite pažnju! Prilikom uklanjanja materijala cijevi ne smije se držati mlaznice, jer u suprotnom može doći do problema s vezom. Ako ostaci plastike ostanu na lemljenju, to znači da je premaz Teflon postao neupotrebljiv, a radni element treba zamijeniti.

Metalne cijevi se mogu spojiti pomoću okova različitih izvedbi.

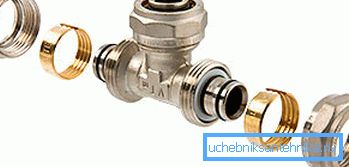

Manje pouzdan, ali istodobno lakše instalirati se stezanje:

• Izrežemo cijev veličine i stavimo maticu i ogrlicu na njegov rub, koji će stezati strukturu u spoju.

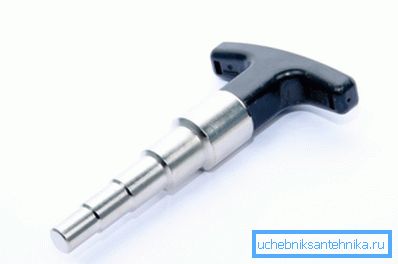

• Obratite pažnju na kraj cijevi pomoću kalibratora - time ćete izbjeći deformaciju brtvenih prstena.

• Umetnite spojnicu u spojenu cijev, poravnajte stezaljku i zategnite maticu sve dok se ne zaustavi. Znak koji stavljamo dovoljno napora jest lagani pucketanje stezaljke.

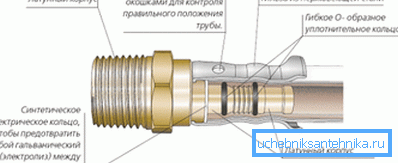

Press spojke su pouzdanije, ali njihova instalacija zahtijeva vještine i posebne alate:

• Dio cijevi izrezane na veličinu kalibriran je pažljivo poravnavanjem unutarnjeg lumena.
• Stavili smo rub ruba rukavca.
• Montaža se umetne u kalibriranu mlaznicu, dodatno štiti spoj od korozije s dielektričnom brtvom.
• Popravite vezu s posebnim kliještama. Za to je umetnut umetak, čiji promjer odgovara promjeru spoja cijevi.
• Ako smo sve učinili dobro, onda bi ova greda trebala izdržati radni tlak do 10 Bar.

Prema jednoj od ovih metoda, sastavljen je cijeli vodoopskrbni sustav. Nakon toga morat ćemo instalirati samo ventile i spojiti ventile i mješalice, kao i izvršiti probni rad. Ako ne postoje propuštanja na zglobovima, učinili smo sve što je u redu!

zaključak

Svatko može opremiti sustav vodoopskrbe vlastitim rukama, ali samo onaj tko provodi vrijeme i temeljito pregledava sve aspekte nadolazeće zadaće, uspjet će osigurati da sustav ima dug životni vijek. Dodatne informacije o značajkama vodova za samopostavljanje možete saznati tako da pogledate videozapis u ovom članku.
