Vodoopskrba: gradimo inženjerske mreže

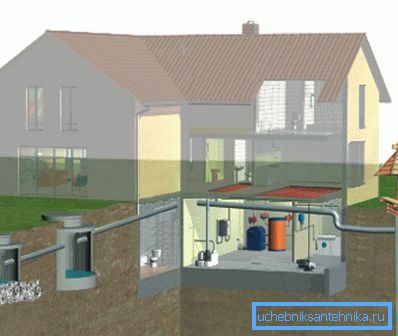

Sustavi vodoopskrbnih mreža osiguravaju neophodnu za život i upravljanje vodoopskrbom, bez kojih u našem vremenu ni jedan stan ne može. Axonometrijska shema vodoopskrbe glavni je element projekta, na temelju kojeg je izgradnja sustava. Pogledat ćemo glavne vrste ožičenja cijevi unutar i izvan kuće, kao i brojne korisne savjete onima koji odlučuju izgraditi mrežu vlastitim rukama.

Vanjske mreže i izvori vode

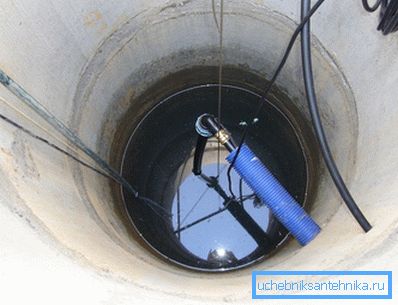

Bunare i plitke bunare

Centralizirana vodoopskrba je najprihvatljivija opcija, budući da vas nije potrebno izgraditi i održavati cijelu mrežu, kao i riješiti problem izdvajanja vode. Međutim, svaka regija nema takvu pogodnost, osobito kada je riječ o kućama za odmor. Stoga je prvo pitanje koje se suprotstavlja stanodavcu pitanje izvora vodoopskrbe.

Ovdje je izbor mali - možete ostvariti samo dvije mogućnosti:

1. Izbušiti bušotinu na tlačni vodonosnik (tzv. Artesijska bušotina). To je najprihvatljivije u kvaliteti i radu, ali i najsloženije i najskuplje opcije za izgradnju;
2. Kopati bušotinu ili izbušiti plitku bušotinu (tzv. "Pijesak"). Ovdje su troškovi minimizirani, dobro ili abisinsko bušenje mogu se samostalno graditi, bez dopuštenja i posebne opreme.

U ovom poglavlju ćemo pogledati drugu opciju - bunar i plitku bušotinu. Zapravo, razlike između tih opcija se smanjuju samo na način otvaranja vodonosnika, a kvaliteta vode u oba slučaja je gotovo jednaka. Kućica se smatra ponešto sigurnijom zbog veće dubine i zatvorenih usta.

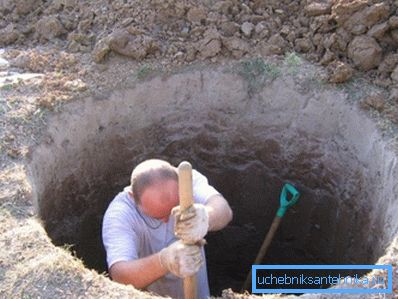

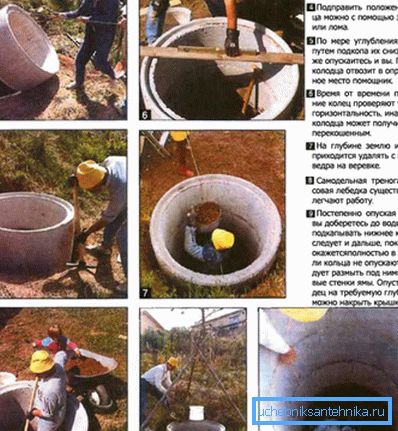

Kopaju dobro je najlakše uz pomoć betonskih ploča za kuhanje: Prva lopata iskopa plitku jamu o veličini prstena, a zatim ga spustio prvi prsten, poravnajte ga i početi potkopati. Kako se spušta, sljedeće se dodaje na vrh - i tako dalje. Ovo je najlakša i najsigurnija metoda.

Bunar na pijesku nije također vrlo složen, međutim, oprema za bušenje i specijaliziranje stručnjaka već su potrebni. Danas postoje mnogi entuzijasti koji sami same bušuju ove bušotine, štoviše, neki od njih čak i stvaraju domaće bušilice, ali to je iznimka, a ne pravilo.

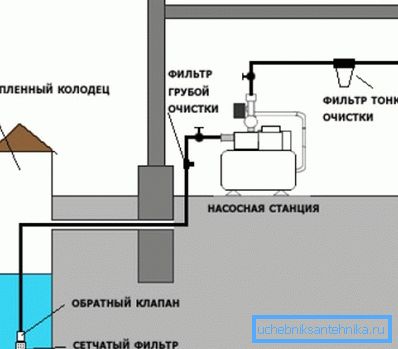

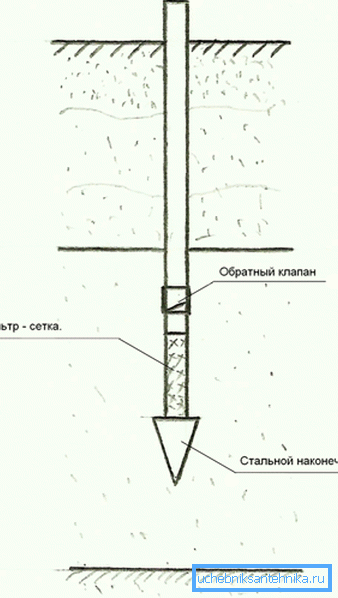

Abyssinian bunar (ili Abyssinian bunar) je najjednostavniji u neovisnom izvršenju. Zapravo, to je cijev s oštrim vrhom, koji buši zemlju vodonosniku. Voda počinje prodrijeti u rupe na zidovima na dnu cijevi i uz pomoć pumpe može se izvaditi i poslati u kuću.

U bušotinama i plitkim bunarima voda nije visoka, jer postoji zamjena s površinskom tekućinom, osobito tijekom poplave i sezonskog taljenja snijega. Osim toga, debljina prirodnog filtra kreće se od 4 do 30 - 40 metara, što nije toliko.

Još jedan nedostatak je prilično ograničen resurs. Uz aktivnu potrošnju velike obitelji s farme, takav izvor može biti iscrpljen u 5 do 20 godina. Naravno, postoje brojni primjeri godina služenja, no ta se osobina treba uzeti u obzir.

Konačno, plitke jažice zahtijevaju konstantan rad, inače su silted gore i prestati raditi. Dobro su zabrinuti, ali se mogu očistiti i ponovno upravljati, ali s bunarima je puno teže učiniti.

Obratite pažnju! Pijeska i bušotina u pijesku jeftina i jednostavna za gradnju, ali kvaliteta njihove vode ostavlja mnogo na želji. Za upotrebu u hrani takva voda zahtijeva pažljivo čišćenje i pripremu.

Umjetničke bunare

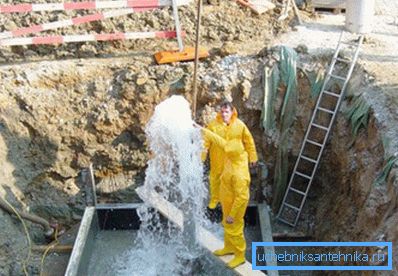

Ako želite imati visokokvalitetan izvor vode - onda biste trebali odabrati artesijsku bušotinu. Ova vrsta razlikuje se od činjenice da voda izvire iz znatne dubine - 50 - 150 metara od vapnenca vodonosnika. Prije ulaska u ovaj geološki horizont, tekućina prolazi ogroman put, postupno se očisti od nečistoća i filtrira.

Osim toga, zbog kontakta s različitim vrstama tla i stijena, voda je mineralizirana, što je vrlo korisno za naše tijelo. Često mineralizacija može biti previsoka, ali taj je problem riješen kemijskim filtriranjem.

Za razvoj artesijskih izvora potrebna su dopuštenja, a rad može obaviti samo specijalizirana organizacija. Osim toga, u slučaju onečišćenja horizonta, bit ćete zakonski odgovorni državi.

Prednosti umjetničkih izvora:

• Visok stupanj pročišćavanja vode zbog prirodne filtracije. Tekućina prolazi kroz veliku debljinu stijene različitih stupnjeva propusnosti i potpuno se čisti;
• Visoka kvaliteta vode u smislu mineralnog sastava. Tekućina je obogaćena velikim brojem minerala prisutnih u tlu;
• U većini slučajeva vapnenca su horizonti pod velikim pritiskom, a voda se diže na samu površinu. Time se eliminira potreba za ozbiljnom pumpnom opremom i pojednostavljuje održavanje sustava;
• Resurs dubokih jezera praktički je neiscrpan, stoga je životni vijek izvora mnogo dulji nego kod bunara;
• Umjetnička bušotina karakterizira visoka učinkovitost, tako da možete graditi jednu točku proizvodnje vode u nekoliko susjednih područja. To će značajno smanjiti troškove.

Obratite pažnju! Značajan nedostatak svih arteških izvora je visoki trošak njihove izgradnje i potrebu za dobivanjem dozvola od državnih nadzornih tijela i sanitarnih službi.

Interne mreže

Izradite raspored

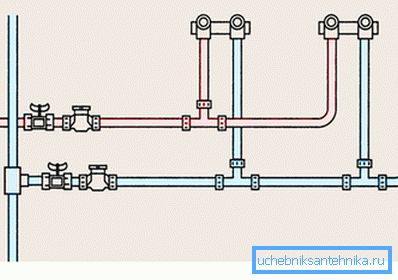

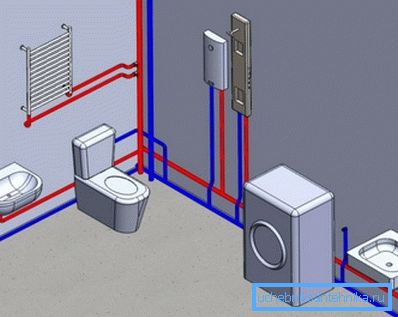

Najčešća metoda distribuiranja unutarnjih cijevi vodoopskrbnog sustava je sekvencijski ili kružni tok. Ono se razlikuje po tome što su svi uređaji spojeni u seriju.

Obično je sustav organiziran ovako:

1. Postoji vruća i hladna vodostaj koji je izravno povezan s glavnom crtom;
2. Vodoravne cijevi ili ležaljke odvojene su od podnice na svakom katu kroz čašu. Najčešće se koristi donja ožičenja kad je ležaljka na podu ili u estrihu;
3. Dalje od ležaljke, kroz čaše, cijevi za košuljicu su ispuštene na svaki uređaj.

Obratite pažnju! S takvim izgledom cijevi potrošnja građevinskog materijala bit će minimalna. Volumen instalacijskog rada je također mali, a trošak projekta bit će niži.

Međutim, postoji jedan značajan nedostatak: dok je uključivanje dva ili više usisnih uređaja (pipa u kuhinji i tuš kupatilo) tlak vode će pasti znatno, odnosno, u svakoj jedinici ide manje tekućine. Također na najudaljenijim dizalicama, tlak će biti znatno niži od onih koji se nalaze u blizini uspona.

Ova značajka nije toliko bitna za male kuće ili gradske apartmane. Međutim, za velike vikendice i vikendice s mnogo soba i kupaonica, ovaj će nedostatak biti vidljiv i smanjit će udobnost radne vodoopskrbe.

Ožičenje kolektora

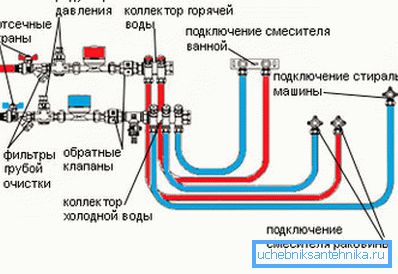

Za velike kuće i višestambene apartmane s nekoliko kupaonica, češće se koristi distribucija vodovodnih kolektora. Ono se razlikuje po tome što liner od uspona do svakog sanitarnog uređaja odvojeno.

Kao rezultat toga, kada se dva ili više ventila uključi istodobno, ne postoji zamjetan pad tlaka u sustavu. U slučaju velikog broja stanovnika i velikih površina prostorije, ta je značajka važna i čak odlučujuća pri odabiru vodoopskrbe.

Još jedna prednost sustava s kolektorskim ožičenjima je sposobnost odspajanja bilo kojeg uređaja iz opskrbe vodom bez prekida napajanja tekućine do drugih točaka unosa vode. U slučaju kvarova i popravaka, kao i zamjene vodovoda, ta je značajka vrlo važna.

Nedostaci takvog sustava uključuju sljedeće osobine:

• Za provedbu sustava potrebno je mnogo veći broj cijevi, spojnica i ostale opreme;
• Izgradnja sustava je složenija i dugotrajnija;
• Zahtijeva skupnu jedinicu i sanitarni ormar. Ponekad se koristi umjesto ormara podrum ili zasebna prostorija;
• Krug zahtijeva upotrebu reducera tlaka.

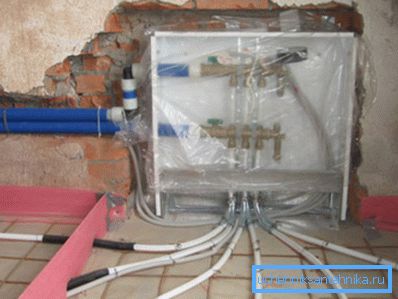

Također možete primijetiti da uputa uključuje upotrebu skupljih plastičnih cijevi. Osim toga, velik broj vodoravnih ležaljki mora biti skriven negdje, a to zahtijeva posebnu dekoraciju ili zidne sjenke. Također možete sakriti cijevi u podnu podlogu tijekom grube završne obrade.

Obratite pažnju! Vodovod s kolektorskim ožičenjima ima veći trošak i složenost u izgradnji. Međutim, za velike kuće i vikendice ne postoji bolja alternativa.

zaključak

Vodovodni sustav može se organizirati na različite načine. Nakon što pročitate članak, moći ćete odrediti koja je najbolja kolekcija ili shematski shema akvedukta, kao i odabrati prikladan izvor vode. Video u ovom članku pomoći će vam da provedete svoj projekt kućne vodoopskrbe.
